LAMP

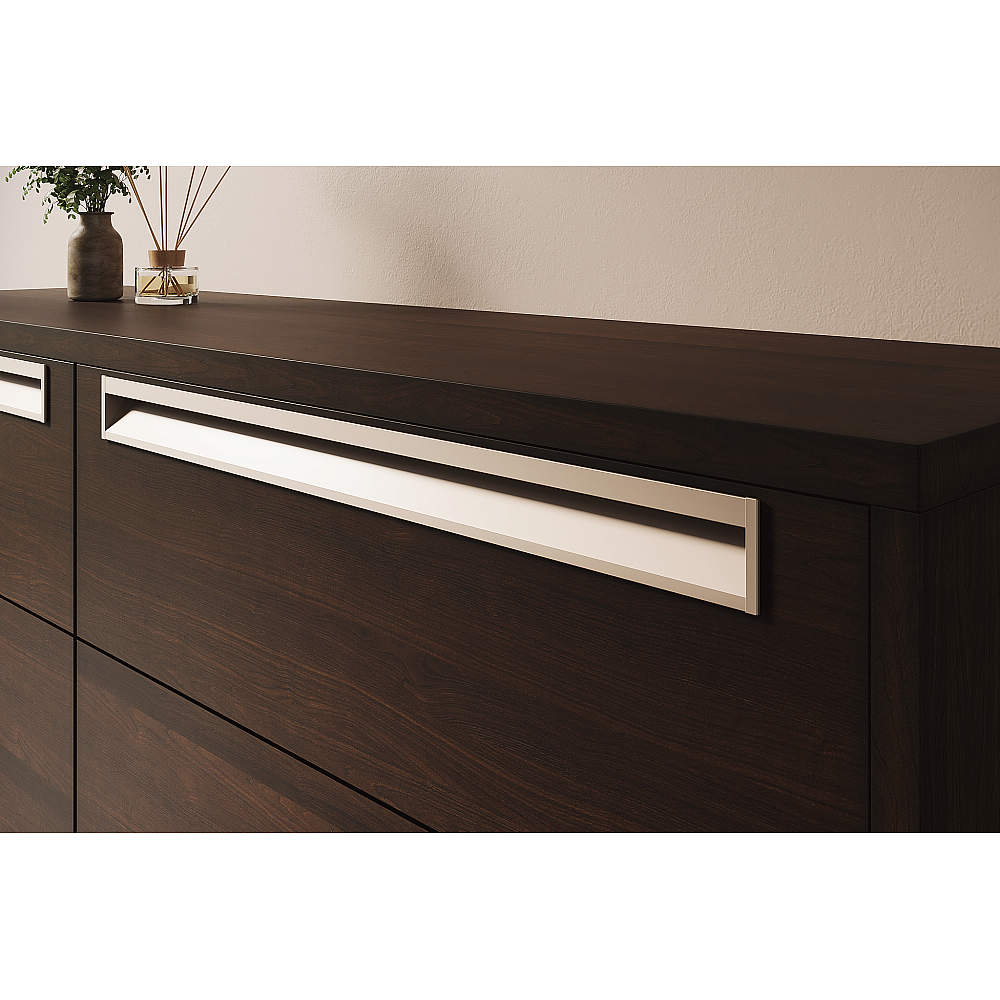

ライン埋込取手

HH-WS型
PAT.P
●シンプルなデザインのハンドルです。
●片側に手掛かりがあります。
耐荷重試験実施 耐荷重試験実施
仕様
●締付トルク：1.5N・m
付属品
●十字穴付トラス小ねじM4×10（ステンレス鋼）※木製扉の場合に使用
別売品
●板金用ブラケット HH-W-B（十字穴付トラス小ねじ M4×8付属）
#キーワード
#シンクス（SHINX）加工機用データ対応
8件
／8件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

8件
8件中
絞り込み
対象
製品
8件

現在の絞込条件

本体種類
取付方法
ピッチP（mm） 説明
以上
 〜
以下
長さL（mm） 説明
以上
 〜
以下
取付部深さT（mm） 説明
以上
 〜
以下
主な材料
仕上
色
耐荷重N
以上
 〜
以下
耐荷重kgfにする
RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体本体

絞り込み検索結果
8件
／8件中
画像・3Dビュー 品番 在庫/注文 ￥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 色 ピッチ 耐荷重N 耐荷重kgf 長さL 注文コード 旧注文コード 新注文コード JANコード
品番HH-WS-150BL
品番HH-WS-150BL
 HH-WS-150BL カート
￥3,300/ヶ (￥3,630/ヶ)
ログイン後
表示 		− − − − − ブラック 96 160 16 150 100-053-876 − − 4510932222907
品番HH-WS-150ST
品番HH-WS-150ST
 HH-WS-150ST カート
￥3,300/ヶ (￥3,630/ヶ)
ログイン後
表示 		− − − − − ステンレス調 96 160 16 150 100-053-877 − − 4510932222914
品番HH-WS-300BL
品番HH-WS-300BL
 HH-WS-300BL カート
￥4,300/ヶ (￥4,730/ヶ)
ログイン後
表示 		− − − − − ブラック 192 160 16 300 100-053-878 − − 4510932222921
品番HH-WS-300ST
品番HH-WS-300ST
 HH-WS-300ST カート
￥4,300/ヶ (￥4,730/ヶ)
ログイン後
表示 		− − − − − ステンレス調 192 160 16 300 100-053-879 − − 4510932222938
品番HH-WS-600BL
品番HH-WS-600BL
 HH-WS-600BL カート
￥5,400/ヶ (￥5,940/ヶ)
ログイン後
表示 		− − − − − ブラック 480 160 16 600 100-053-880 − − 4510932222945
品番HH-WS-600ST
品番HH-WS-600ST
 HH-WS-600ST カート
￥5,400/ヶ (￥5,940/ヶ)
ログイン後
表示 		− − − − − ステンレス調 480 160 16 600 100-053-881 − − 4510932222952
品番HH-WS-1800BL
品番HH-WS-1800BL
 HH-WS-1800BL カート
￥8,600/ヶ (￥9,460/ヶ)
ログイン後
表示 		− − − − − ブラック 1728 160 16 1800 100-053-882 − − 4510932222969
品番HH-WS-1800ST
品番HH-WS-1800ST
 HH-WS-1800ST カート
￥8,600/ヶ (￥9,460/ヶ)
ログイン後
表示 		− − − − − ステンレス調 1728 160 16 1800 100-053-883 − − 4510932222976

右にスライドするとさらに情報が見られます

別売品板金用ブラケット　別売品

画像・3Dビュー 品番 在庫/注文 ￥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番HH-W-B
HH-W-B
品番
  • HH-W-B
3Dビュー
品番HH-W-B
 HH-W-B
カート
￥420/ヶ (￥462/ヶ)
お問い合わせください − − − − − 100-051-223 − − 4510932217422

右にスライドするとさらに情報が見られます

ご注意

●板金に取り付ける場合は、別売品の板金用ブラケット HH-W-Bをご使用ください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

CAD・BIMリクエストフォーム

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D
シンクス加工機用データ DXF
DWG
STEP
X_T
IGES
SAT

右にスライドするとさらに情報が見られます

品番CAD・その他データダウンロード

本体本体

絞り込み検索結果
8件
／8件中
品番 2D 3D 環境対応(RoHS) ￥価格(税込) 販売情報 注文コード
HH-WS-150BL DXF DWG STEP X_T IGES SAT ￥3,300/ヶ (￥3,630/ヶ) − 100-053-876
HH-WS-150ST DXF DWG STEP X_T IGES SAT ￥3,300/ヶ (￥3,630/ヶ) − 100-053-877
HH-WS-300BL DXF DWG STEP X_T IGES SAT ￥4,300/ヶ (￥4,730/ヶ) − 100-053-878
HH-WS-300ST DXF DWG STEP X_T IGES SAT ￥4,300/ヶ (￥4,730/ヶ) − 100-053-879
HH-WS-600BL DXF DWG STEP X_T IGES SAT ￥5,400/ヶ (￥5,940/ヶ) − 100-053-880
HH-WS-600ST DXF DWG STEP X_T IGES SAT ￥5,400/ヶ (￥5,940/ヶ) − 100-053-881
HH-WS-1800BL DXF DWG STEP X_T IGES SAT ￥8,600/ヶ (￥9,460/ヶ) − 100-053-882
HH-WS-1800ST DXF DWG STEP X_T IGES SAT ￥8,600/ヶ (￥9,460/ヶ) − 100-053-883

右にスライドするとさらに情報が見られます

別売品板金用ブラケット　別売品

品番 2D 3D PDF 環境対応(RoHS) ￥価格(税込) 販売情報 注文コード
HH-W-B DXF DWG STEP X_T IGES SAT 3D PDF ￥420/ヶ (￥462/ヶ) − 100-051-223

右にスライドするとさらに情報が見られます

カタログを開く（見開き版）

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。
