スライドレール
C301TW
両トラベル仕様 PAT
●高さが35.3mmの両トラベル仕様の鋼製スライドレールです。
●インナーメンバーを完全に引き出せる3段引です。
●中間メンバー残留防止機構付のため、レールを全閉しても中間メンバーは、はみ出ません。
●オプション品のJC-30TWを併用すると閉時のキャッチ（センターキャッチ）ができます。
●インナーメンバーを完全に引き出せる3段引です。
●中間メンバー残留防止機構付のため、レールを全閉しても中間メンバーは、はみ出ません。
●オプション品のJC-30TWを併用すると閉時のキャッチ（センターキャッチ）ができます。

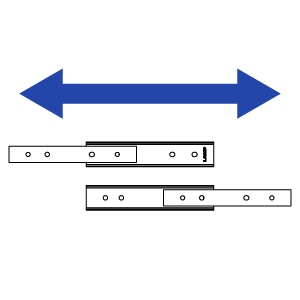

反対側からも引き出せます
- 用途
- ●搬送カート、対面カウンターの引き出し、金銭機械
- オプション品
- ●スライドレール用両方向キャッチJC-30TW
- 推奨ねじ
- ●M4バインド、またはM4トラスねじ
スガツネはACCURIDE（アキュライド）社の販売代理店です。
- #キーワード
- #両方向スライドレール #両スライド #両側トラベル #2way #前後トラベル #左右スライド
10件
／10件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
10件
10件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
外形図・仕様
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
10件
／10件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | レール長さ | 耐荷重N/ペア | 耐荷重kgf/ペア | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
C301-10TW
品番
3Dビュー
|
C301-10TW | カート |
￥3,920/本
(￥4,312/本)
|
ログイン後 表示 |
− | − |  |
− | − | − | 両トラベル | 254 | 735 | 75 | 190-033-934 | − | − | 4582278031741 |
|
C301-12TW
品番
3Dビュー
|
C301-12TW | カート |
￥4,030/本
(￥4,433/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 304.8 | 785 | 80 | 190-033-935 | − | − | 4582278031758 |
|
C301-14TW
品番
3Dビュー
|
C301-14TW | カート |
￥4,190/本
(￥4,609/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 355.6 | 755 | 77 | 190-033-936 | − | − | 4582278031765 |
|
C301-16TW
品番
3Dビュー
|
C301-16TW | カート |
￥4,360/本
(￥4,796/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 406.4 | 716 | 73 | 190-033-937 | − | − | 4582278031772 |
|
C301-18TW
品番
3Dビュー
|
C301-18TW | カート |
￥4,480/本
(￥4,928/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 457.2 | 667 | 68 | 190-033-938 | − | − | 4582278031789 |
|
C301-20TW
品番
3Dビュー
|
C301-20TW | カート |
￥4,630/本
(￥5,093/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 508 | 637 | 65 | 190-033-939 | − | − | 4582278031796 |
|
C301-22TW
品番
3Dビュー
|
C301-22TW | カート |
￥4,750/本
(￥5,225/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 558.8 | 579 | 59 | 190-033-940 | − | − | 4582278031802 |
|
C301-24TW
品番
3Dビュー
|
C301-24TW | カート |
￥4,920/本
(￥5,412/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 609.6 | 510 | 52 | 190-033-941 | − | − | 4582278031819 |
|
C301-26TW
品番
3Dビュー
|
C301-26TW | カート |
￥5,020/本
(￥5,522/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 660.4 | 471 | 48 | 190-033-942 | − | − | 4582278031826 |
|
C301-28TW
品番
3Dビュー
|
C301-28TW | カート |
￥5,190/本
(￥5,709/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 両トラベル | 711.2 | 402 | 41 | 190-033-943 | − | − | 4582278031833 |
右にスライドするとさらに情報が見られます
本品は1本単位での販売です。ご注文数「1」で1本です。
ご注意
●取扱い上のご注意を必ずご確認ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
10件
／10件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C301-10TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,920/本 (￥4,312/本) | − | 190-033-934 |
| C301-12TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,030/本 (￥4,433/本) | − | 190-033-935 |
| C301-14TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,190/本 (￥4,609/本) | − | 190-033-936 |
| C301-16TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,360/本 (￥4,796/本) | − | 190-033-937 |
| C301-18TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,480/本 (￥4,928/本) | − | 190-033-938 |
| C301-20TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,630/本 (￥5,093/本) | − | 190-033-939 |
| C301-22TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,750/本 (￥5,225/本) | − | 190-033-940 |
| C301-24TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,920/本 (￥5,412/本) | − | 190-033-941 |
| C301-26TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,020/本 (￥5,522/本) | − | 190-033-942 |
| C301-28TW | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,190/本 (￥5,709/本) | − | 190-033-943 |
右にスライドするとさらに情報が見られます
