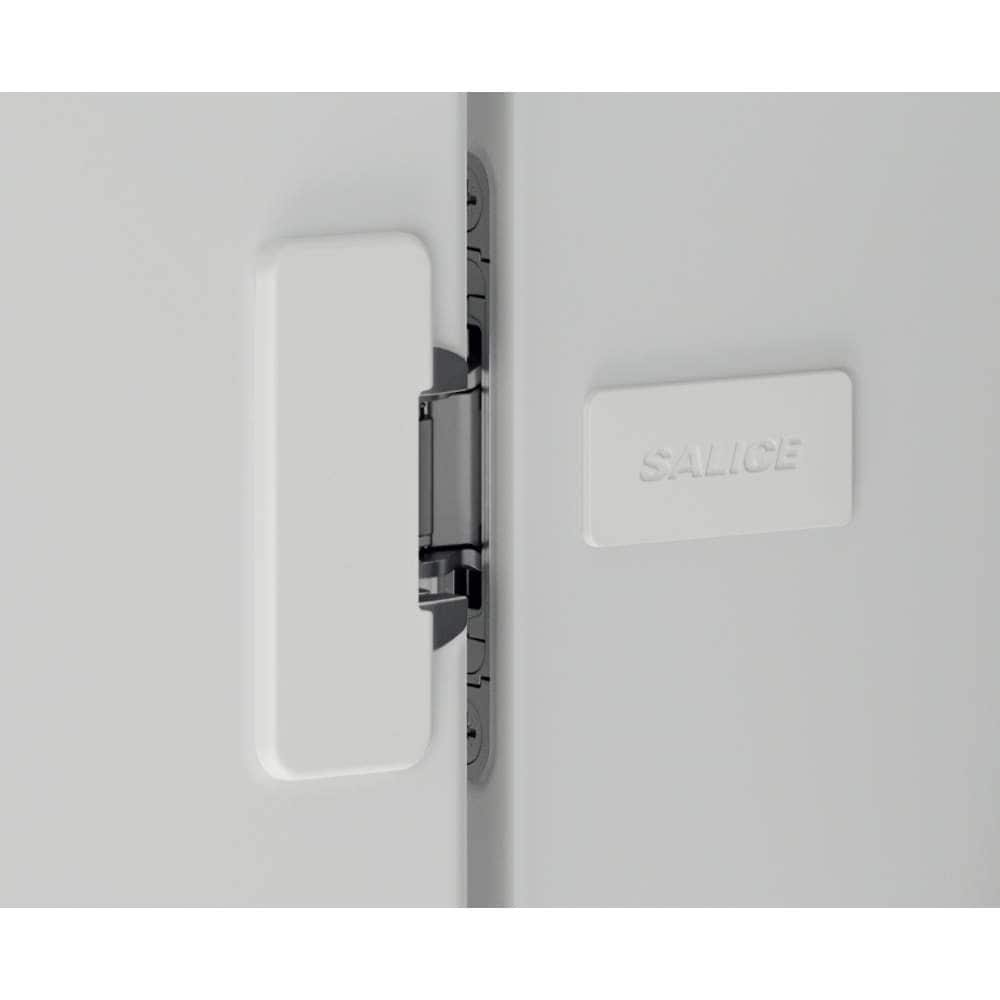

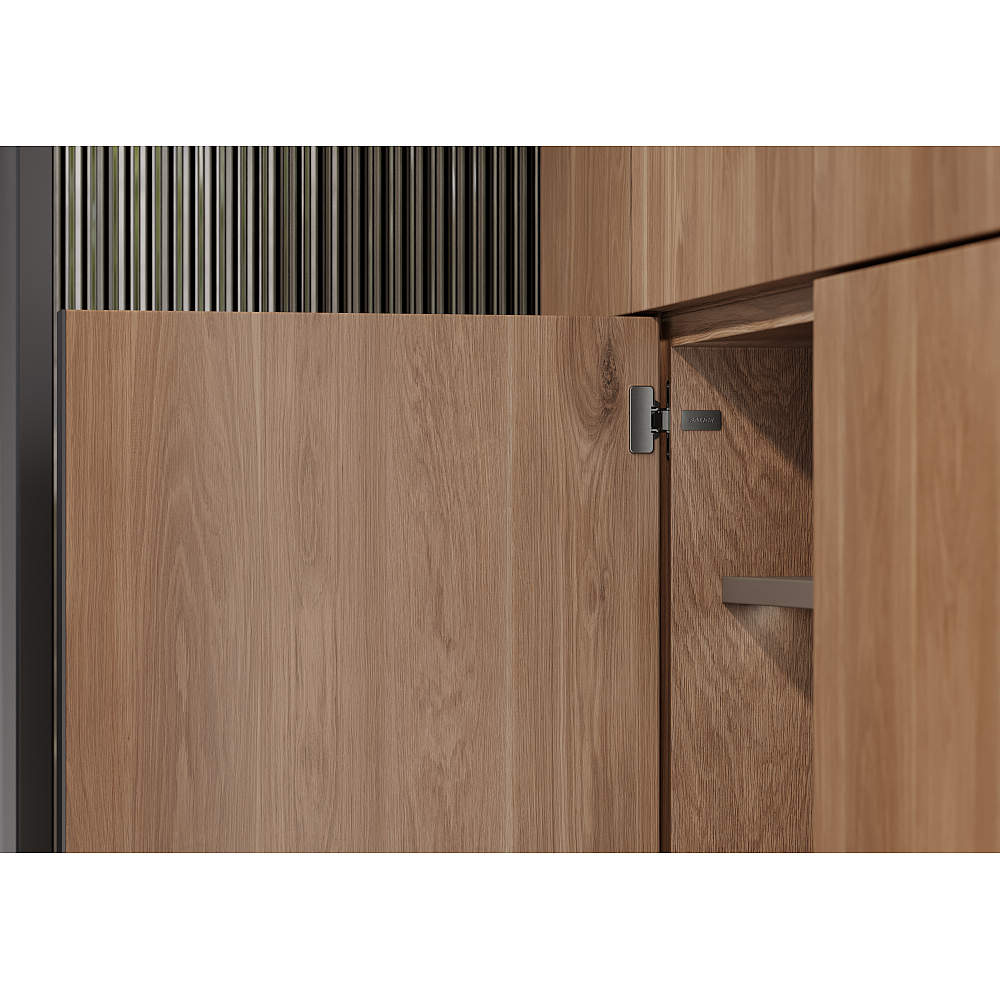

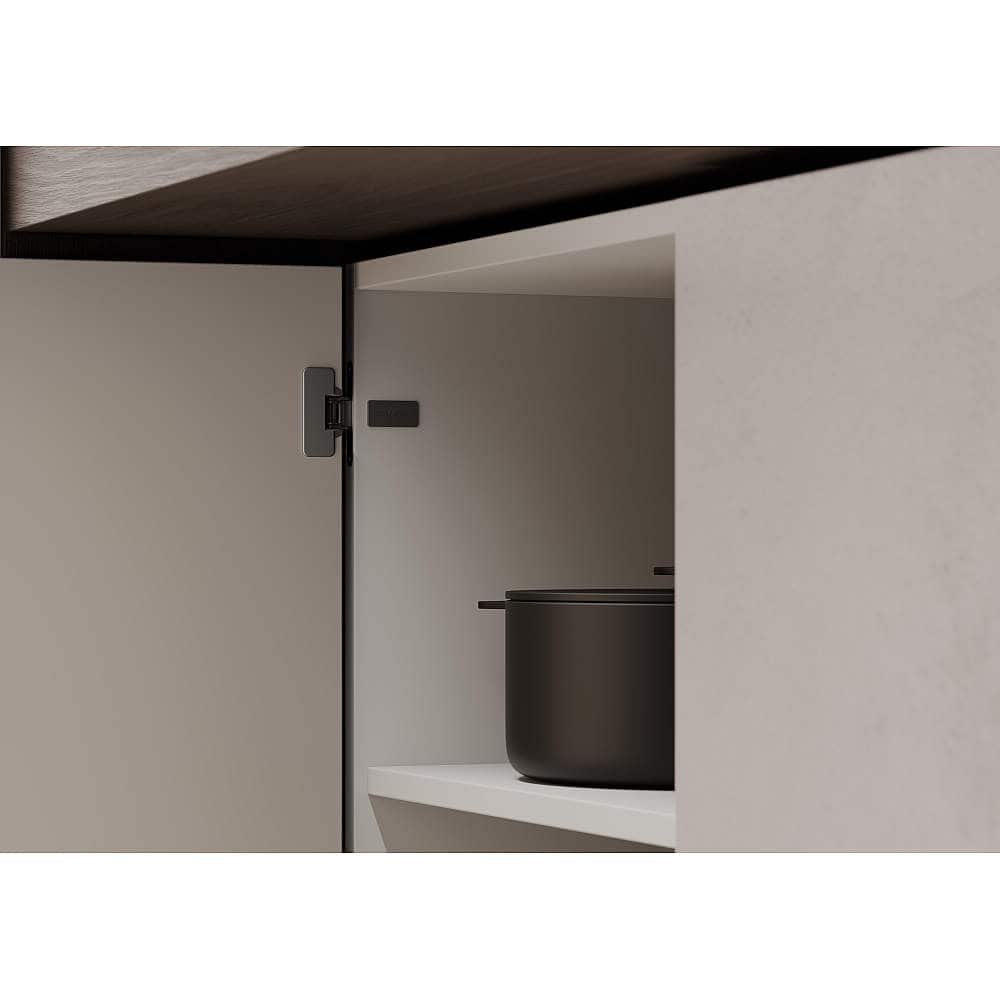

キャビネットの側板に掘り込んで取り付けます。画像はオプション品のねじキャップを取り付けた状態です。隠し丁番コネクタ木扉用/16.5mmかぶせ/側板埋込タイプ

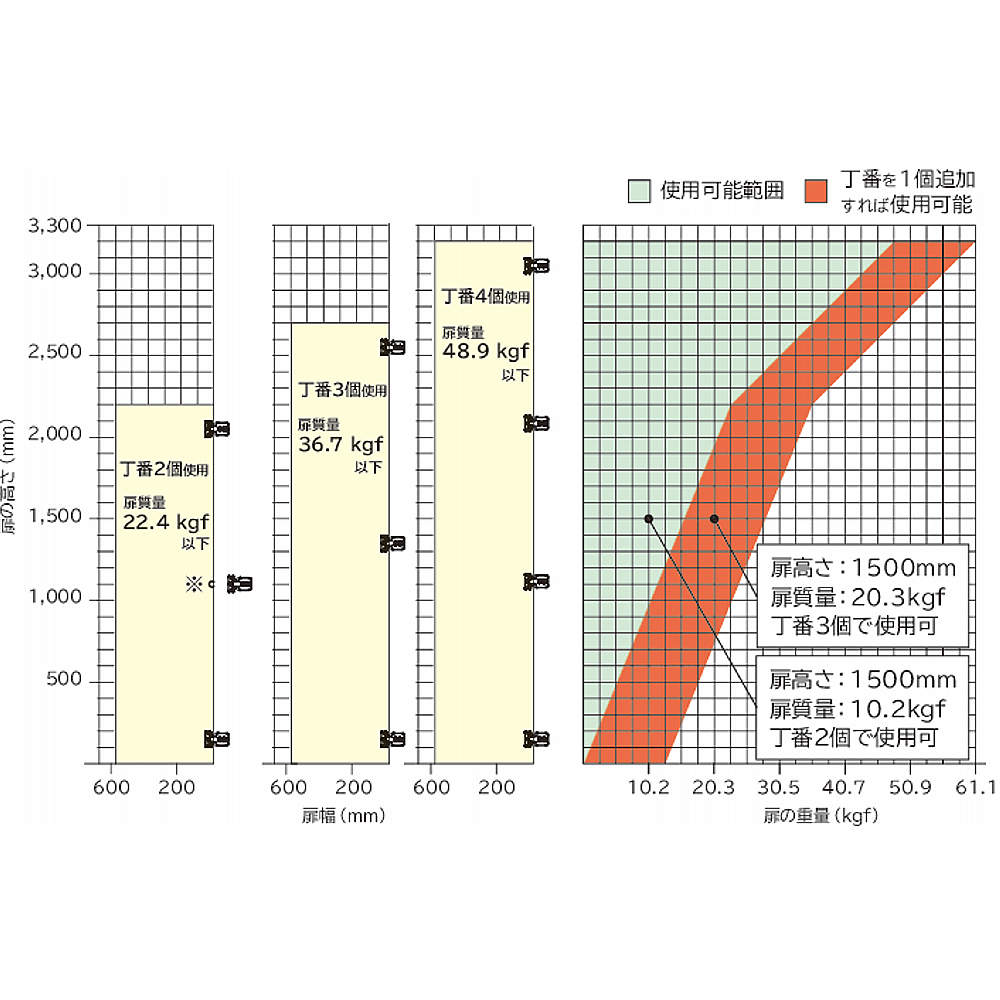

丁番の使用個数表<br>※扉の中央に丁番を1つ追加することで、扉の剛性が上がります。隠し丁番コネクタ木扉用/16.5mmかぶせ/側板埋込タイプ

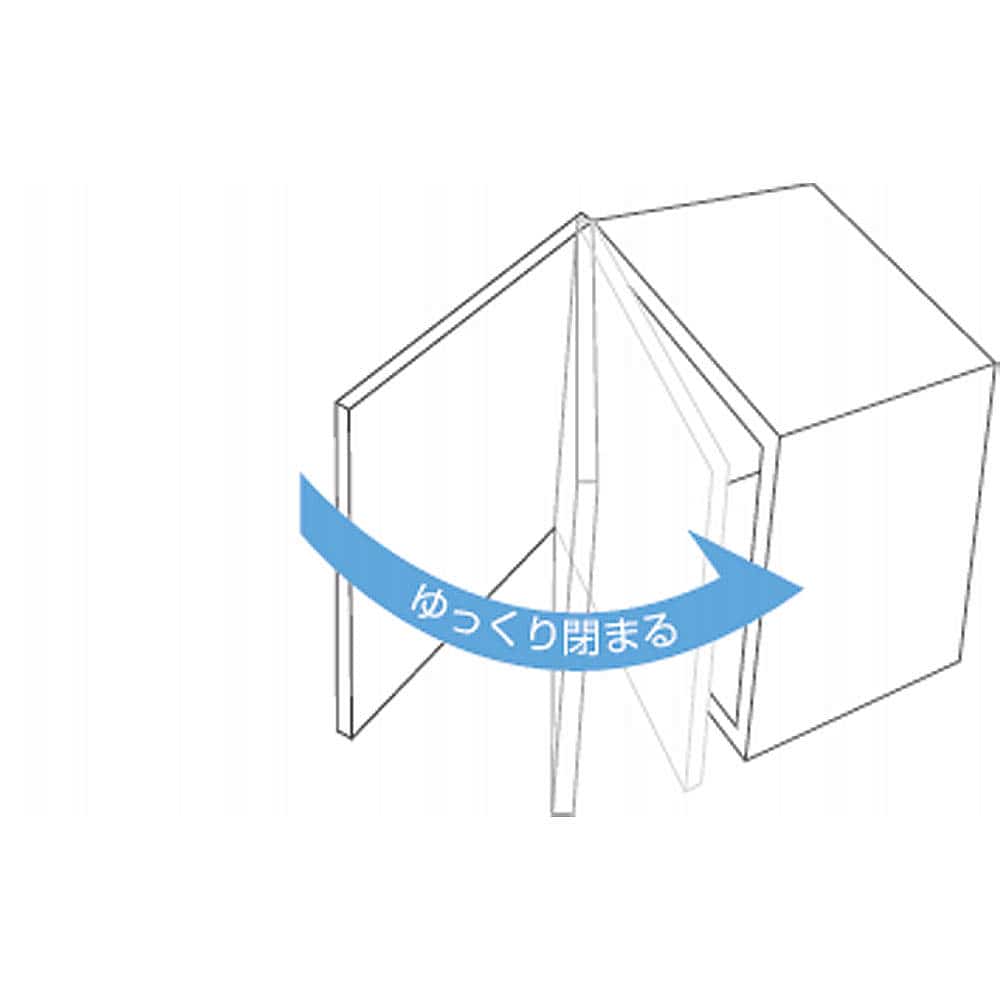

手を離しても扉が最後までゆっくり静かに閉まります。隠し丁番コネクタ木扉用/16.5mmかぶせ/側板埋込タイプ

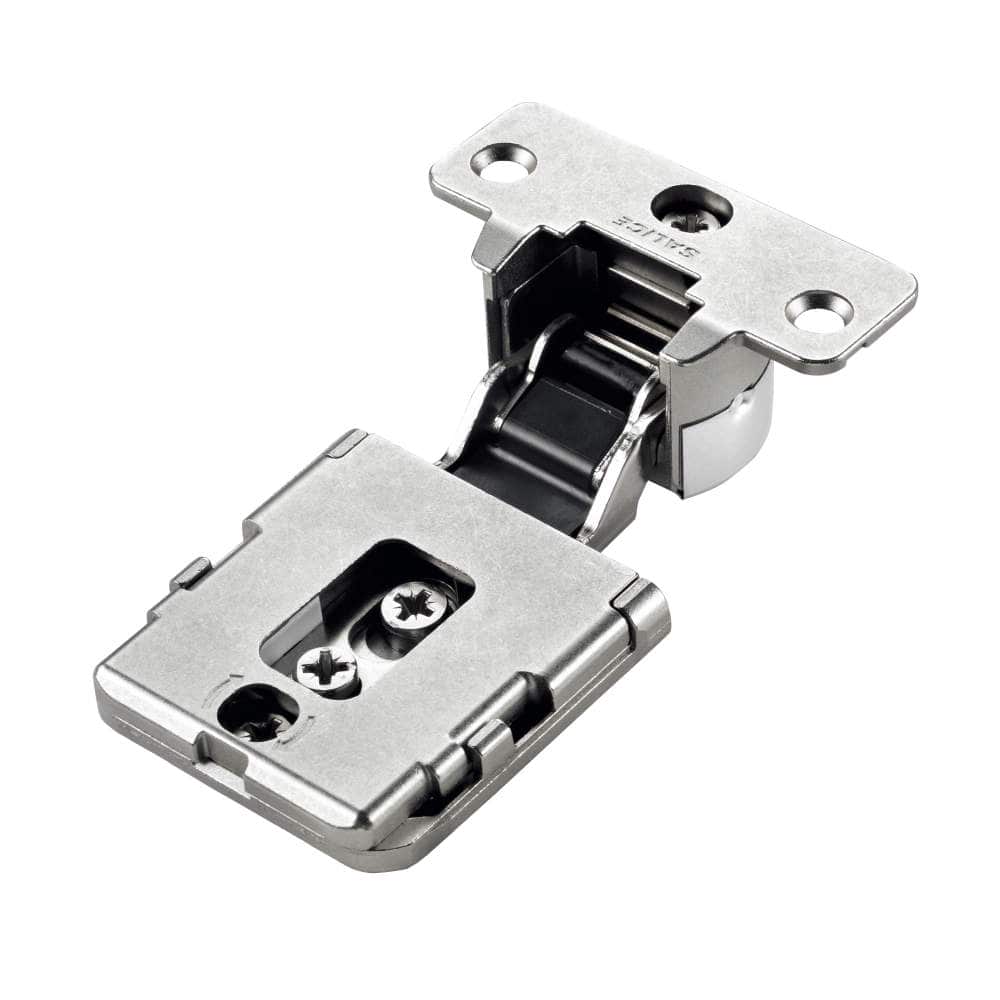

丁番

隠し丁番コネクタ

木扉用/16.5mmかぶせ/側板埋込タイプ

●ソフトクローズ機構付きで、扉がゆっくりと閉まります。

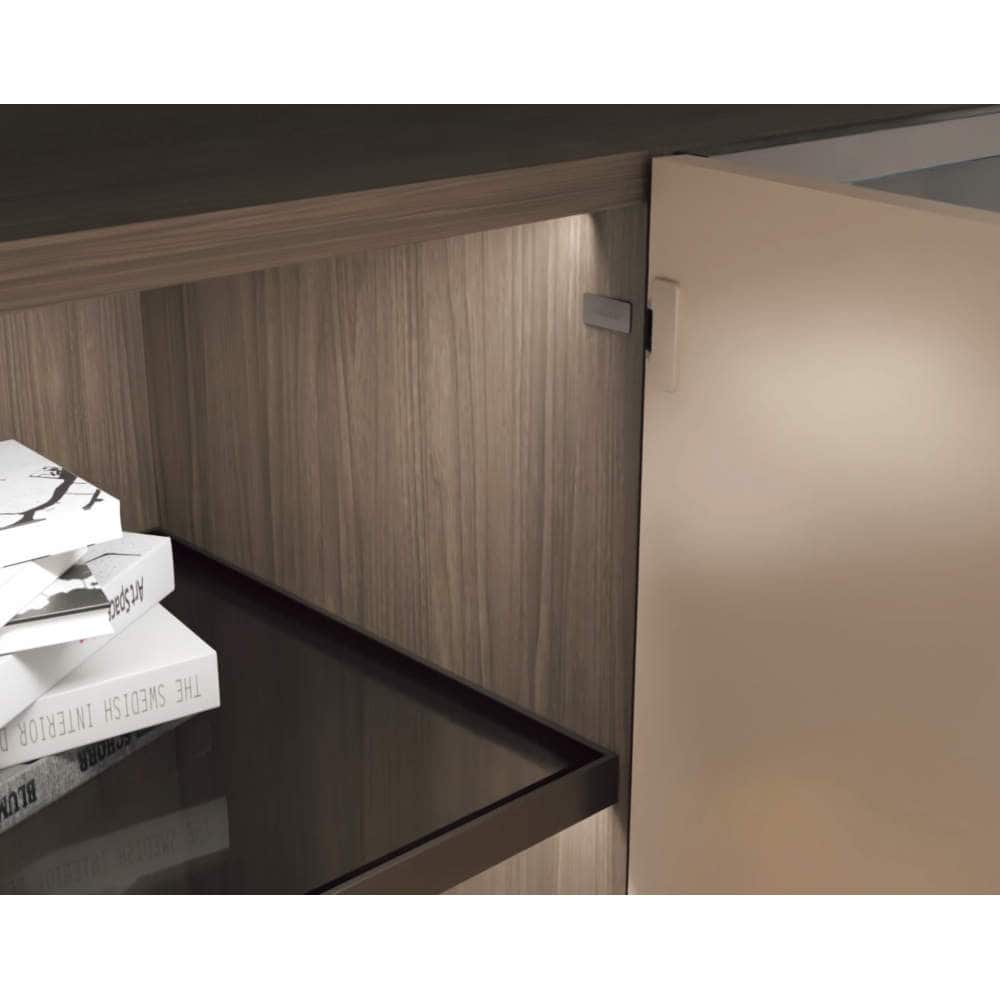

●コンパクトかつ、キャビネットの側板に掘り込んで取り付けるため、扉を開いたときも金物が目立ちません。

弊社10万回開閉試験クリア
ソフトクローズ

仕様: ●開き角度：94°
●三次元調整機能付き
上下（±2.5mm)、左右（－1～ +2mm)、前後（0mm ～ +3mm)方向

その他: ●本製品以外にも、かぶせ量違い・アルミフレーム扉用・側板半埋込タイプなどのラインアップがあります。詳細はシリーズ紹介ページでご確認ください。

付属品: ●十字穴付皿タッピンねじ4×16　丁番用
●十字穴付皿タッピンねじ4×25　ケース用

オプション品: ●扉用ねじキャップ（木扉用）
●側板用ねじキャップ（埋込用）

スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。

- 取付

CADBIM、IESなど
カタログ
取説

仕様を見る・購入・見積り
よくあるご質問・FAQ
お問い合わせ

製品情報・購入
CAD・データダウンロード
カタログ
取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体丁番

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	仕上/色	仕様	扉厚	扉幅	扉高さ	耐荷重N/2ヶ	耐荷重kgf/2ヶ	耐荷重kgf/3ヶ	注文コード	旧注文コード	新注文コード	JANコード

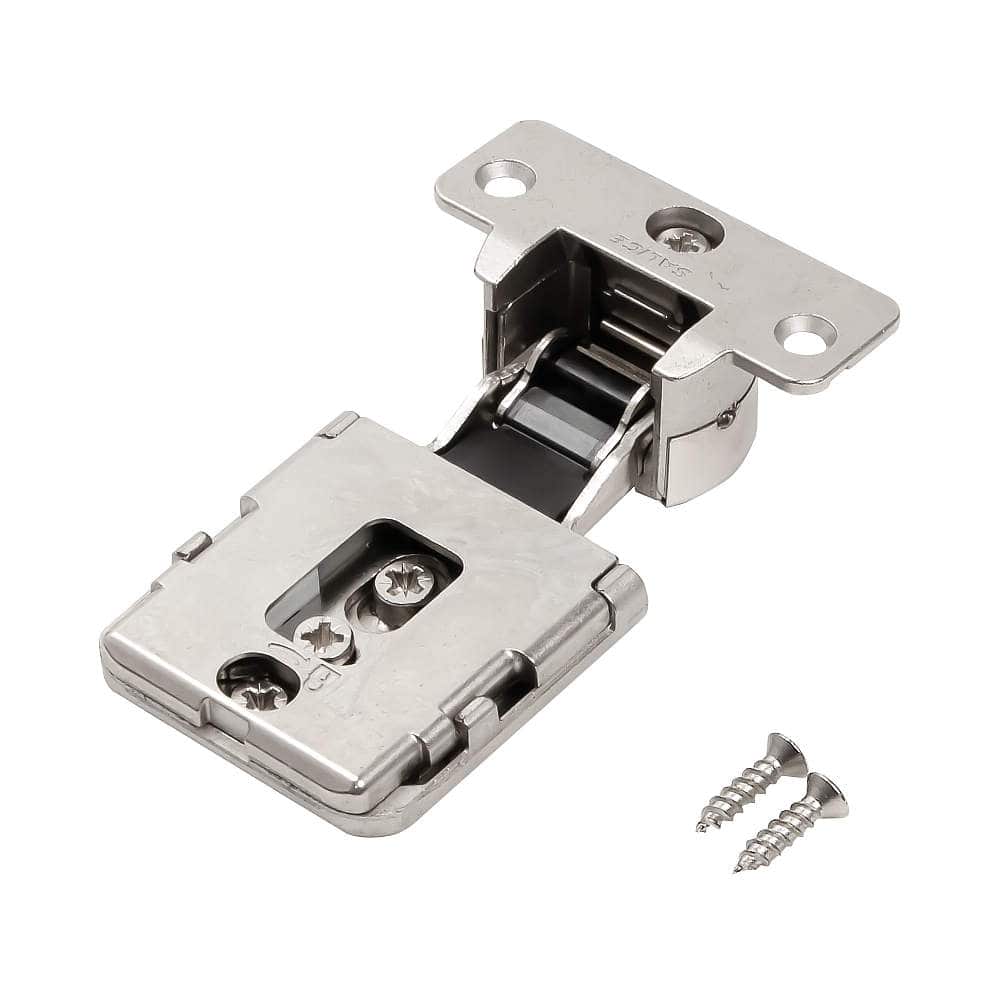

SCQA3KE9XXI 品番 SCQA3KE9XXI 3Dビュー	SCQA3KE9XXI	カート	￥5,200/ヶ (￥5,720/ヶ)	ログイン後表示	－	－		－	－	－	ニッケルめっき	ソフトクローズ	25～30	600以下	3200以下	219.7	22.4	36.7	170-056-779	－	－	－
SCQA3KE6XXI 品番 SCQA3KE6XXI 3Dビュー	SCQA3KE6XXI	カート	￥5,600/ヶ (￥6,160/ヶ)	ログイン後表示	－	－		－	－	－	黒ニッケルめっき(チタンカラー)	ソフトクローズ	25～30	600以下	3200以下	219.7	22.4	36.7	170-056-780	－	－	－

右にスライドするとさらに情報が見られます

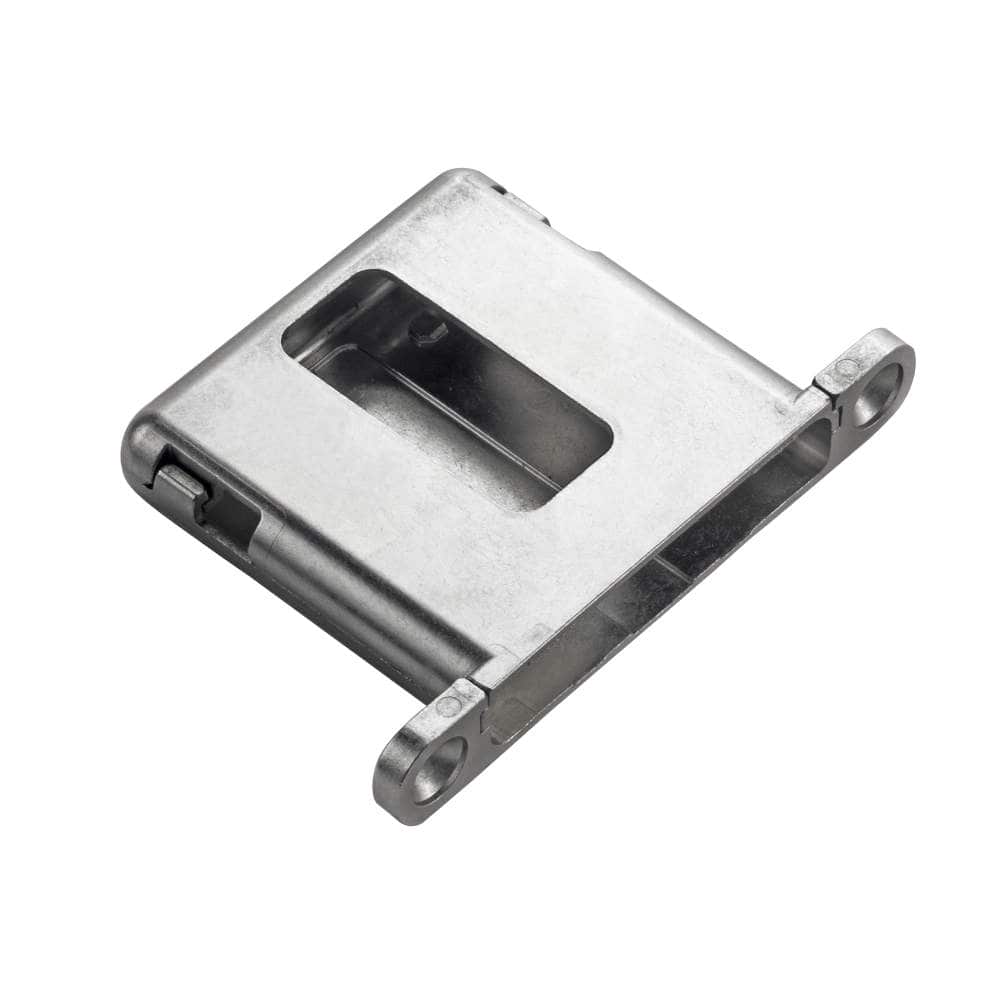

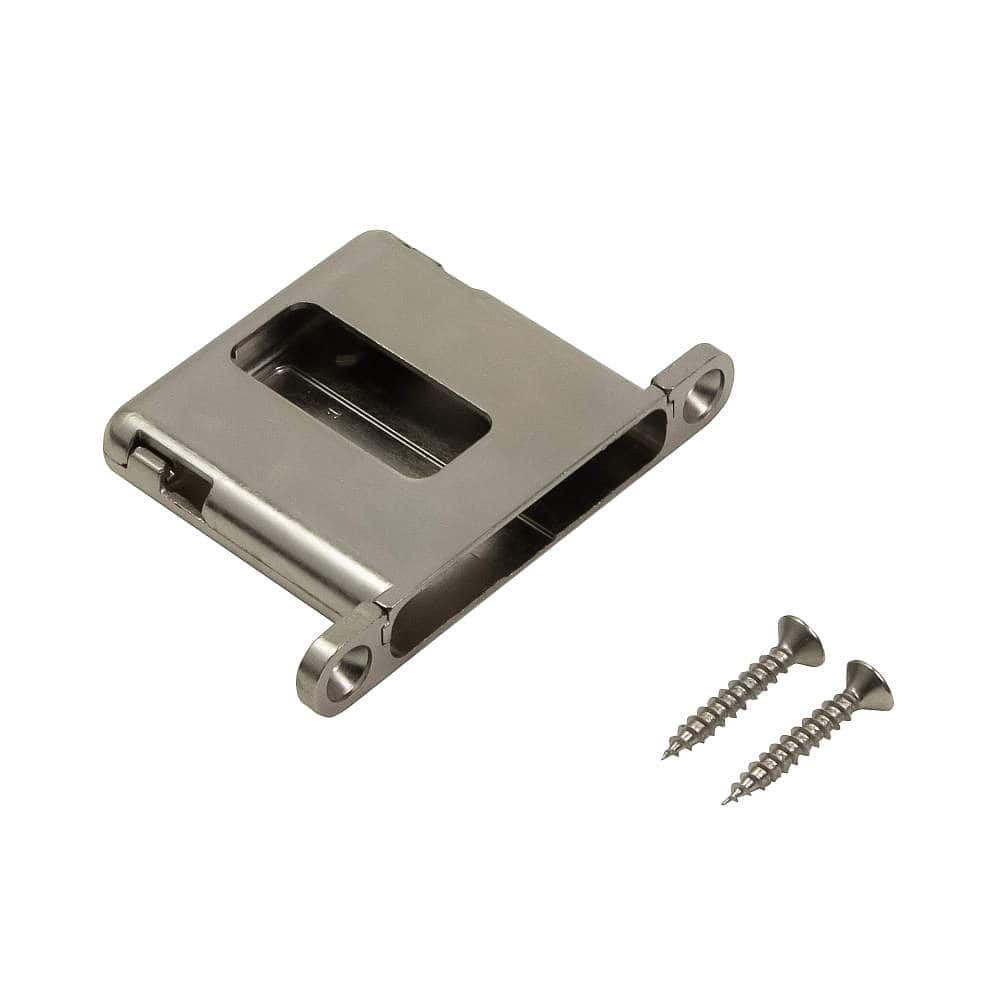

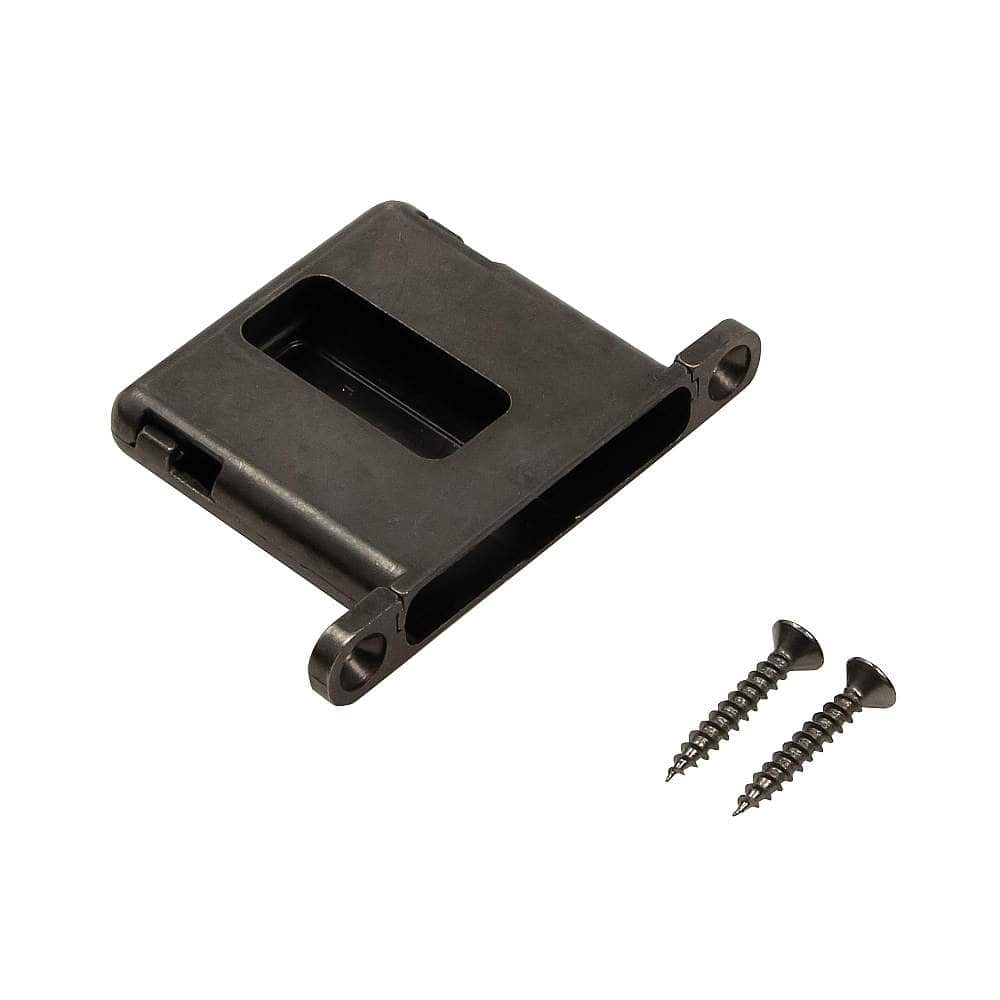

別売品ケース（側板埋込用）

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	仕上/色	注文コード	旧注文コード	新注文コード	JANコード
SDQG3BX9XI 品番 SDQG3BX9XI 3Dビュー	SDQG3BX9XI	カート	￥475/ヶ (￥523/ヶ)	ログイン後表示	－	－		－	－	－	ニッケルめっき	170-056-786	－	－	－
SDQG3BX6XI 品番 SDQG3BX6XI 3Dビュー	SDQG3BX6XI	カート	￥510/ヶ (￥561/ヶ)	ログイン後表示	－	－		－	－	－	黒ニッケルめっき(チタンカラー)	170-056-785	－	－	－

右にスライドするとさらに情報が見られます

オプションねじキャップ(側板用)側板埋込タイプケース用

●隠し丁番コネクタ用の側板ねじキャップです。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。

[その他]: ●チタンカラー、シルバー、ゴールド色も別注品としてご用意できます。

: スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	色	注文コード	旧注文コード	新注文コード	JANコード

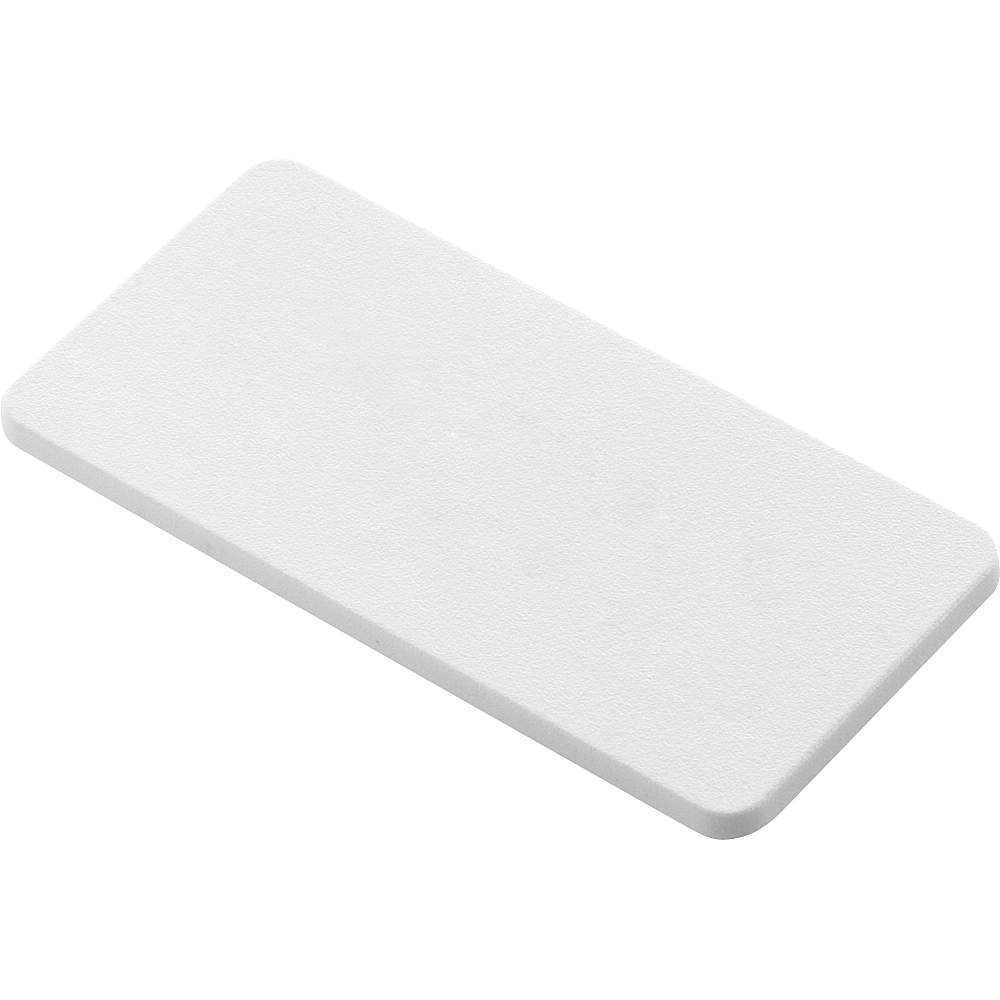

SPQFXAA1 品番 SPQFXAA1 3Dビュー	SPQFXAA1	カート	￥40/ヶ (￥44/ヶ)	ログイン後表示	－	－		－	－	－	ポリアミド（PA)	ホワイト	170-056-795	－	－	－

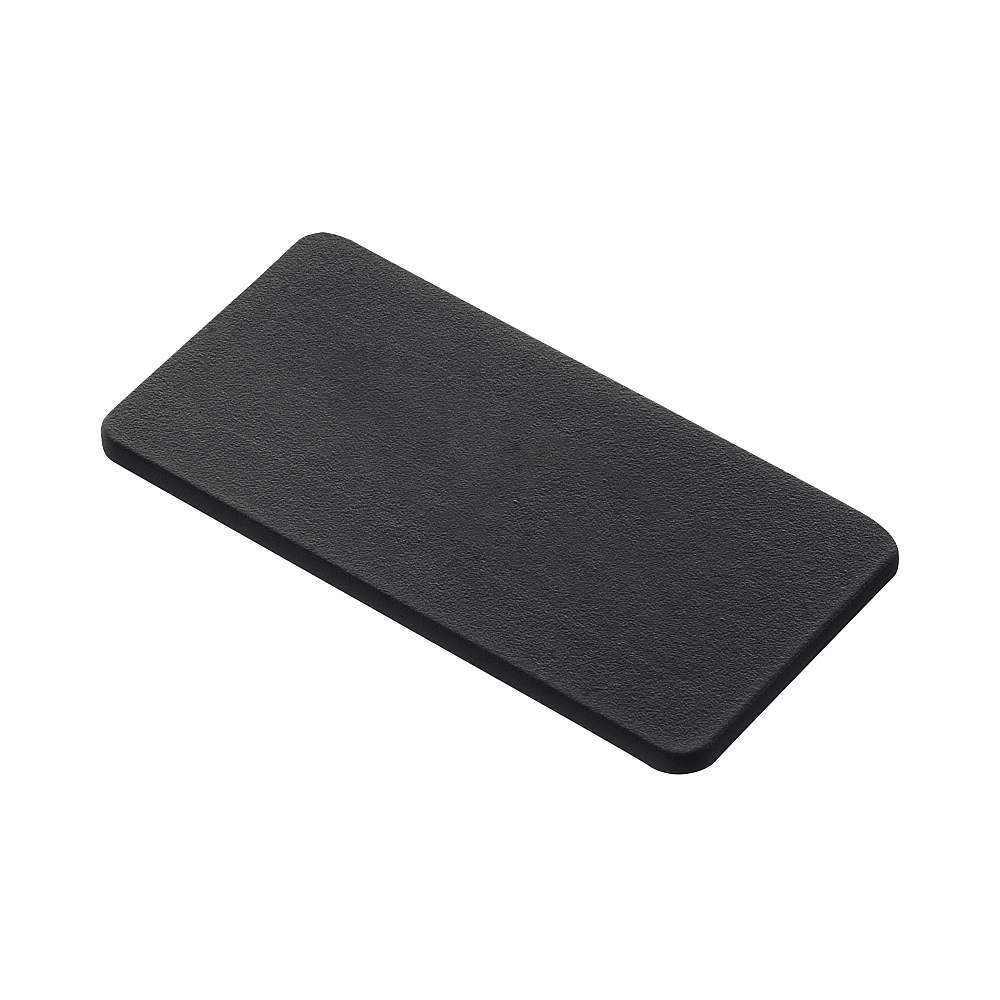

SPQFXAA3 品番 SPQFXAA3 3Dビュー	SPQFXAA3	カート	￥40/ヶ (￥44/ヶ)	ログイン後表示	－	－		－	－	－	ポリアミド（PA)	ブラック	170-056-796	－	－	－

右にスライドするとさらに情報が見られます

オプションねじキャップ(扉用)木扉丁番用

●隠し丁番コネクタ用の扉ねじキャップです。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。

[その他]: ●チタンカラー、シルバー、ゴールド色も別注品としてご用意できます。

: スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	色	注文コード	旧注文コード	新注文コード	JANコード

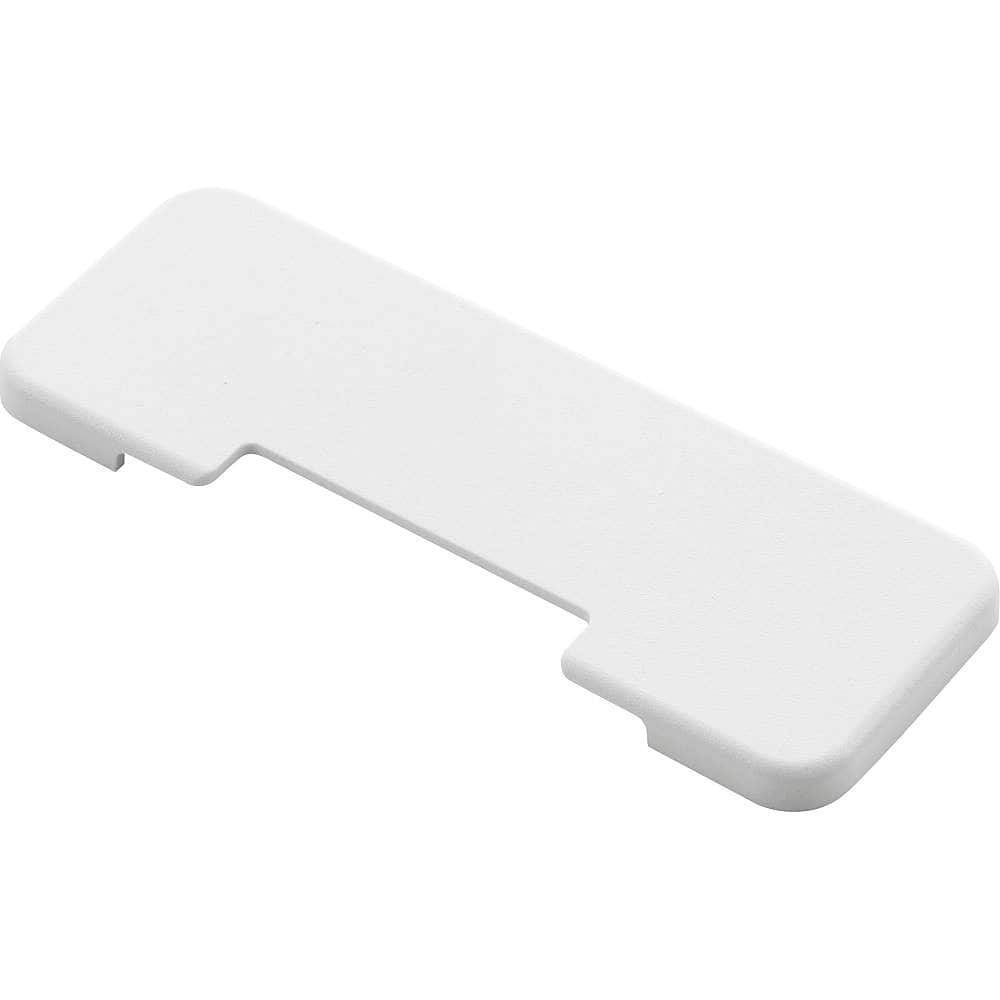

SPQSAAA1 品番 SPQSAAA1 3Dビュー	SPQSAAA1	カート	￥45/ヶ (￥50/ヶ)	ログイン後表示	－	－		－	－	－	ポリアミド（PA)	ホワイト	170-056-799	－	－	－

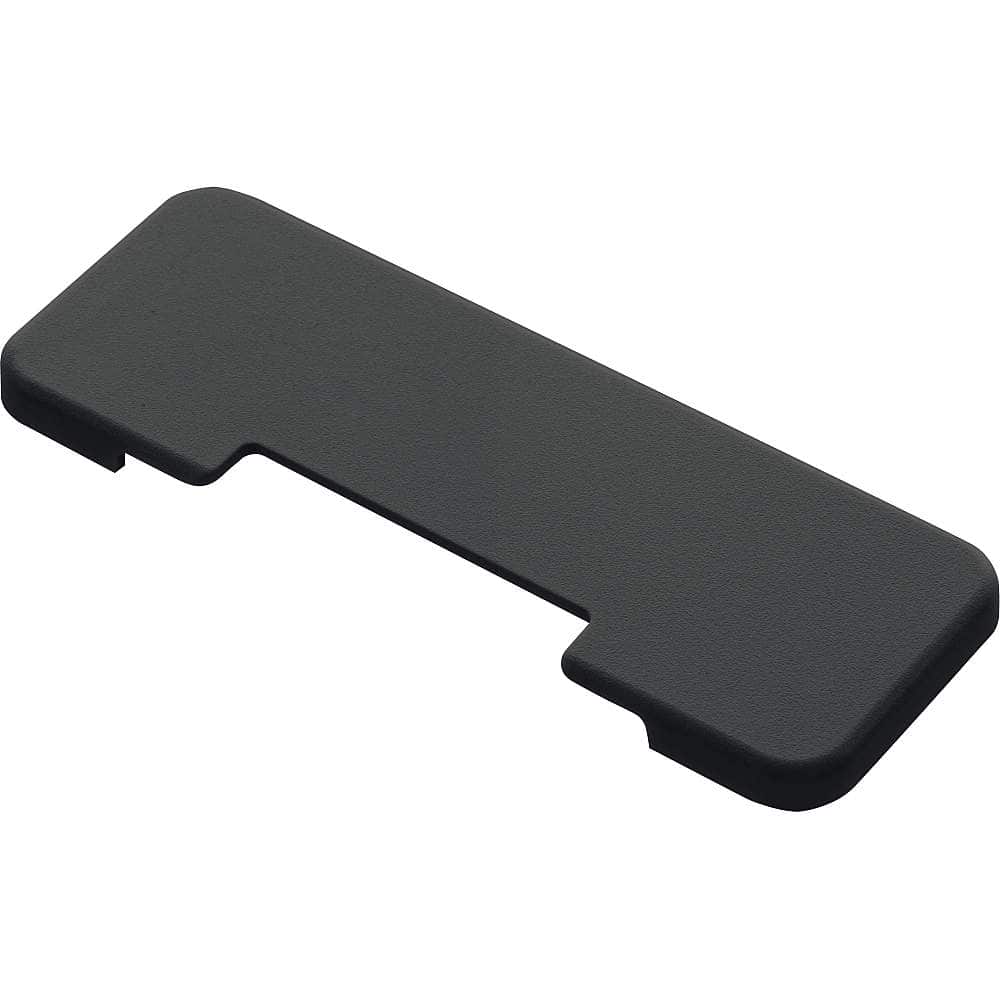

SPQSAAA3 品番 SPQSAAA3 3Dビュー	SPQSAAA3	カート	￥45/ヶ (￥50/ヶ)	ログイン後表示	－	－		－	－	－	ポリアミド（PA)	ブラック	170-056-800	－	－	－

右にスライドするとさらに情報が見られます

ご注意

●取り扱い上のご注意をご確認ください。

●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
