上吊式引戸
FD35EV
デュアルソフトクローザー仕様/上ローラー木口掘込 PAT
高い信頼性と軽快な操作感を実現！！施設・店舗にも対応可能な引戸用デュアルソフトクローザーエボリューションモデル
●引込量が約100mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときもより軽い力で開けられる（FD30比）。
●開き方向も最後はゆっくり引き込む。引込量は戸尻側約50mm。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向も最後はゆっくり引き込む。引込量は戸尻側約50mm。
●注意などの詳細はデジタルカタログをご覧ください。
- 弊社30万回開閉試験クリア
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2400mm以下の場合590〜1200mm、扉高さ2401〜2700mmの場合700〜1200mm
●扉高さ：2700mm以下
●扉厚：24mm以上
●扉質量：35kg以下（扉１枚当り）※推奨10kg〜
本製品は2022年度グッドデザイン賞と2022年キッズデザイン賞を受賞しました。
- #キーワード
- #ハンガーレール #2wayソフトクローズ #2ウェイソフトクローズ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD35EVDHCP |
カート
|
￥16,750/セット
(￥18,425/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-035-321 | − | − | − |
右にスライドするとさらに情報が見られます
本品は在庫限りで販売を終了いたします。

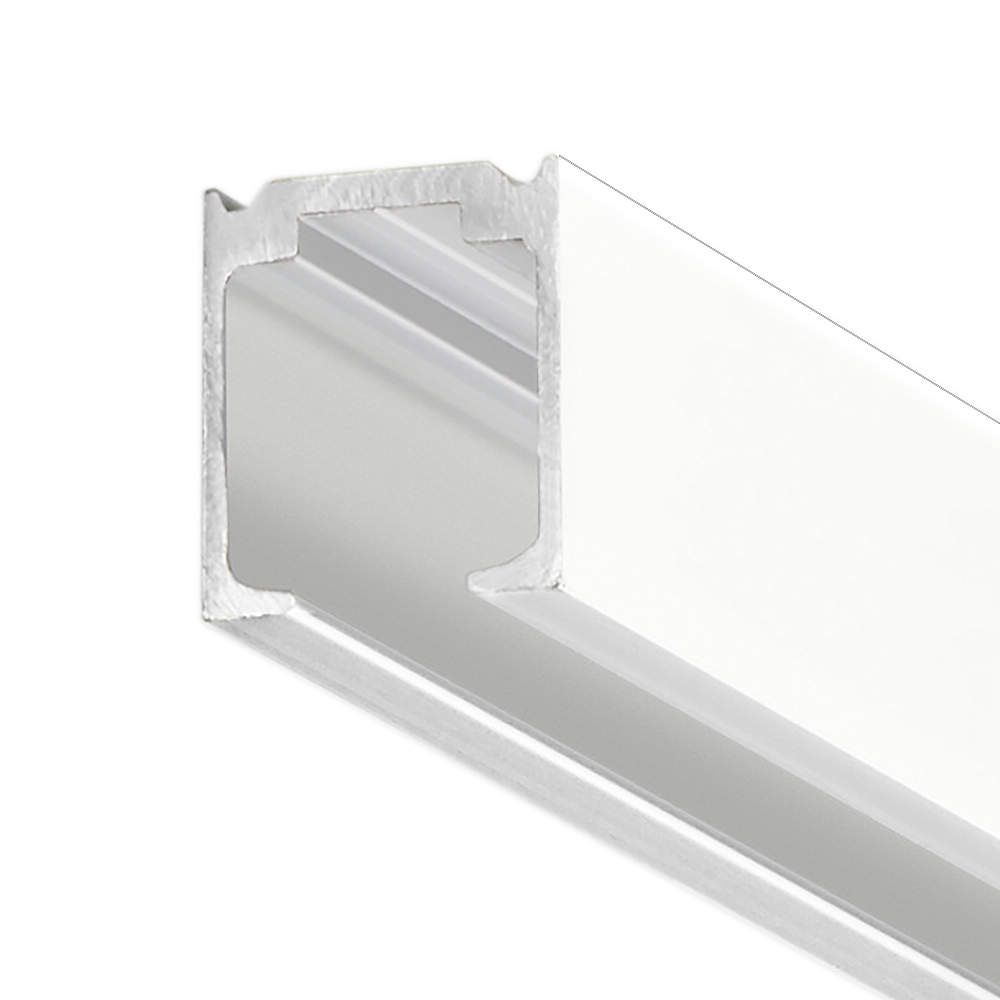

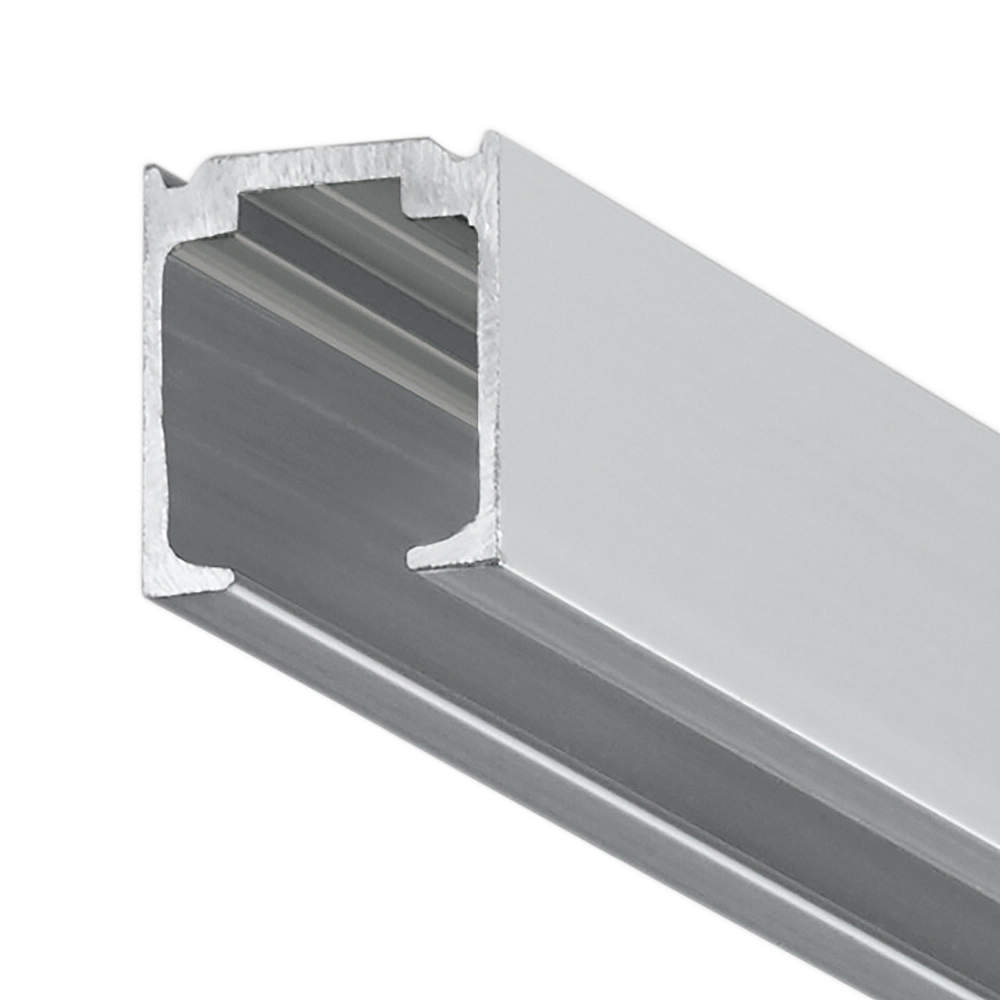

ソフトクローザー専用上レール（面付用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD35EV-TRM1820SC-SL |
カート
|
￥3,900/本
(￥4,290/本)
|
お問い合わせください | − | − |  |
− | − | − | シルバー | 250-033-825 | − | − | 4510932167666 |
|
|
FD35EV-TRM2730SC-SL |
カート
|
￥6,060/本
(￥6,666/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-033-826 | − | − | 4510932167673 |
|
|
FD35EV-TRM3640SC-SL |
カート
|
￥8,450/本
(￥9,295/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-033-827 | − | − | 4510932167680 |
|
|
FD35EV-TRM1820SC-UM |
カート
|
￥4,400/本
(￥4,840/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-828 | − | − | 4510932167697 |
|
|
FD35EV-TRM2730SC-UM |
カート
|
￥6,920/本
(￥7,612/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-829 | − | − | 4510932167703 |
|
|
FD35EV-TRM3640SC-UM |
カート
|
￥9,230/本
(￥10,153/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-830 | − | − | 4510932167710 |
|
|
FD35EV-TRM1820SC-WT |
カート
|
￥4,880/本
(￥5,368/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-831 | − | − | 4510932167727 |
|
|
FD35EV-TRM2730SC-WT |
カート
|
￥7,640/本
(￥8,404/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-832 | − | − | 4510932167734 |
|
|
FD35EV-TRM3640SC-WT |
カート
|
￥9,610/本
(￥10,571/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-833 | − | − | 4510932167741 |
|
|
FD35EV-TRM2000SC-SL |
カート
|
￥4,940/本
(￥5,434/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-935 | − | − | 4510932174787 |
|
|
FD35EV-TRM3000SC-SL |
カート
|
￥6,640/本
(￥7,304/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-936 | − | − | 4510932174794 |
|
|
FD35EV-TRM4000SC-SL |
カート
|
￥9,840/本
(￥10,824/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-937 | − | − | 4510932174800 |
|
|
FD35EV-TRM2000SC-UM |
カート
|
￥5,140/本
(￥5,654/本)
|
お問い合わせください | − | − | − | − | − | − | アンバー | 250-035-938 | − | − | 4510932174817 |
|
|
FD35EV-TRM3000SC-UM |
カート
|
￥6,880/本
(￥7,568/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-035-939 | − | − | 4510932174824 |
|
|
FD35EV-TRM4000SC-UM |
カート
|
￥10,050/本
(￥11,055/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-035-940 | − | − | 4510932174831 |
右にスライドするとさらに情報が見られます

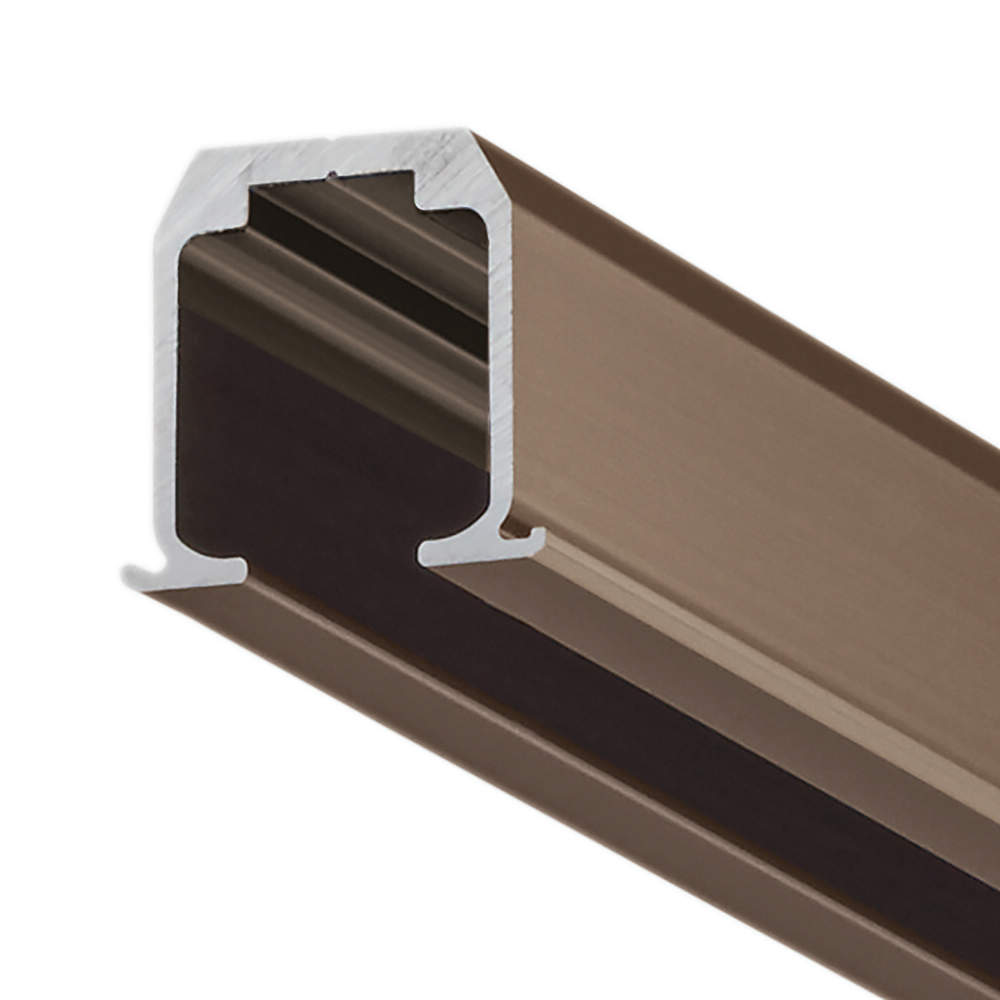

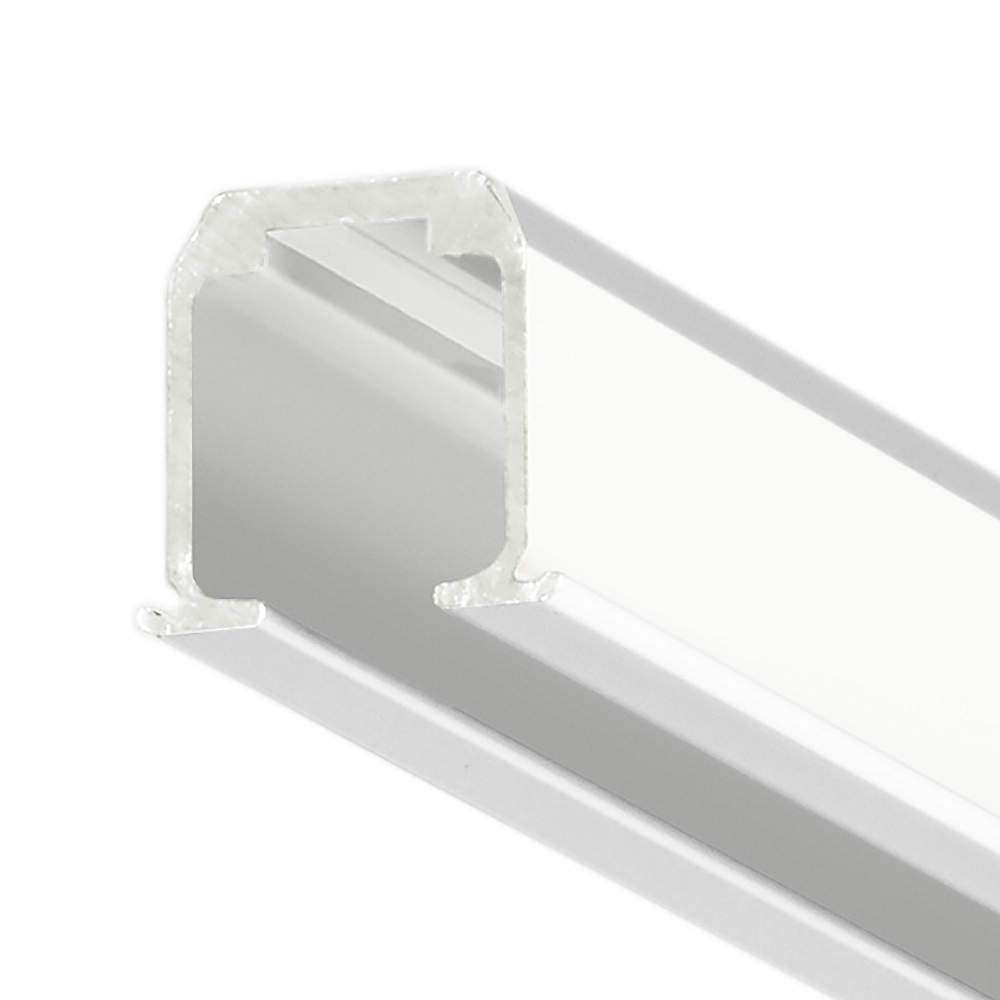

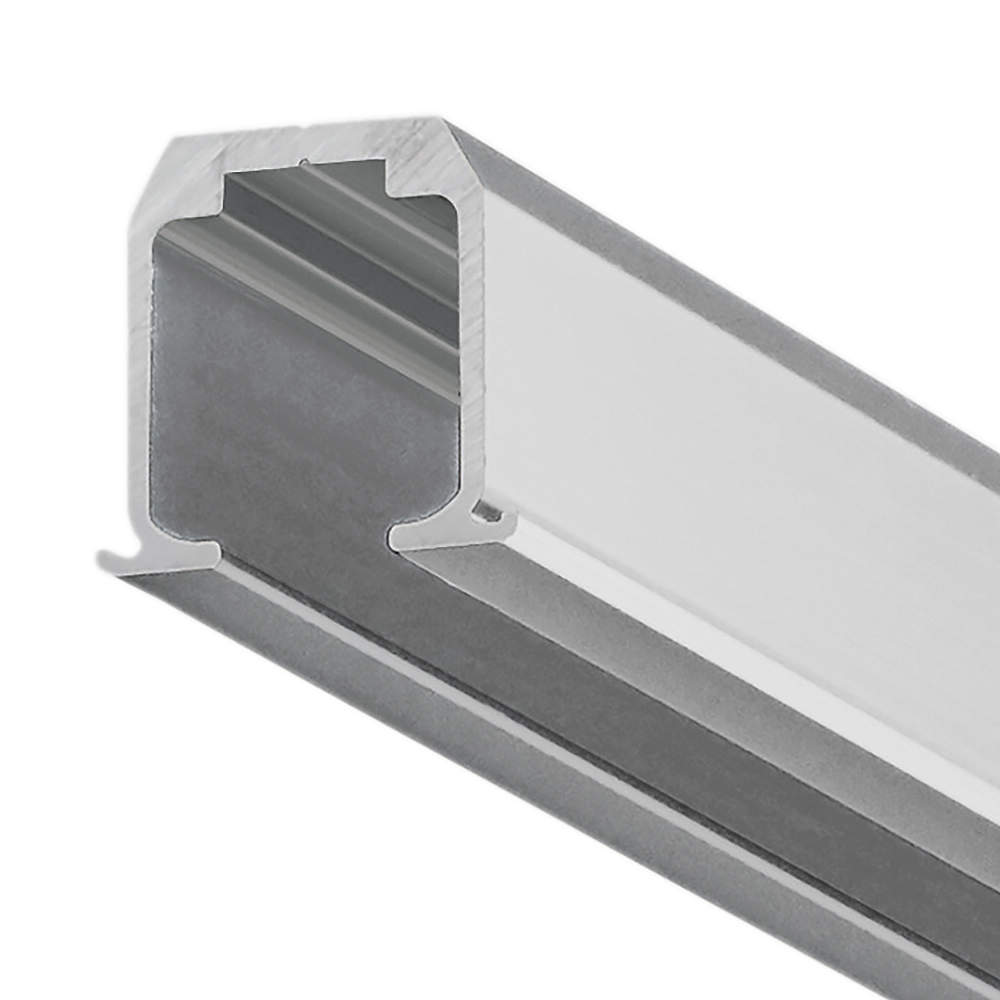

ソフトクローザー専用上レール（掘込用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD35EV-TRH1820SC-SL |
カート
|
￥3,900/本
(￥4,290/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-033-843 | − | − | 4510932167840 |
|
|
FD35EV-TRH2730SC-SL |
カート
|
￥6,040/本
(￥6,644/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-033-844 | − | − | 4510932167857 |
|
|
FD35EV-TRH3640SC-SL |
カート
|
￥9,060/本
(￥9,966/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-033-845 | − | − | 4510932167864 |
|
|
FD35EV-TRH1820SC-UM |
カート
|
￥4,400/本
(￥4,840/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-846 | − | − | 4510932167871 |
|
|
FD35EV-TRH2730SC-UM |
カート
|
￥6,920/本
(￥7,612/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-847 | − | − | 4510932167888 |
|
|
FD35EV-TRH3640SC-UM |
カート
|
￥8,370/本
(￥9,207/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-033-848 | − | − | 4510932167895 |
|
|
FD35EV-TRH1820SC-WT |
カート
|
￥4,880/本
(￥5,368/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-849 | − | − | 4510932167901 |
|
|
FD35EV-TRH2730SC-WT |
カート
|
￥7,640/本
(￥8,404/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-850 | − | − | 4510932167918 |
|
|
FD35EV-TRH3640SC-WT |
カート
|
￥9,880/本
(￥10,868/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-033-851 | − | − | 4510932167925 |
|
|
FD35EV-TRH2000SC-SL |
カート
|
￥4,520/本
(￥4,972/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-947 | − | − | 4510932174909 |
|
|
FD35EV-TRH3000SC-SL |
カート
|
￥7,090/本
(￥7,799/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-948 | − | − | 4510932174916 |
|
|
FD35EV-TRH4000SC-SL |
カート
|
￥9,530/本
(￥10,483/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-035-949 | − | − | 4510932174923 |
|
|
FD35EV-TRH2000SC-UM |
カート
|
￥4,730/本
(￥5,203/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-035-950 | − | − | 4510932174930 |
|
|
FD35EV-TRH3000SC-UM |
カート
|
￥6,880/本
(￥7,568/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-035-951 | − | − | 4510932174947 |
|
|
FD35EV-TRH4000SC-UM |
カート
|
￥10,050/本
(￥11,055/本)
|
お問い合わせください | − | − | − | − | − | − | アンバー | 250-035-952 | − | − | 4510932174954 |
右にスライドするとさらに情報が見られます
2枚引き分けの場合に必要な部品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD35EV-TRG |
カート
|
￥260/ヶ
(￥286/ヶ)
|
お問い合わせください | − | − | − | − | − | − | シルバー | 250-033-814 | − | − | 4510932167994 |
|
|
FD35EV-HBB-BL |
カート
|
￥850/ヶ
(￥935/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | ブラック | 250-050-835 | − | − | 4510932216746 |
|
|
FD35EV-HBB-GR |
カート
|
￥850/ヶ
(￥935/ヶ)
|
お問い合わせください | − | − | − | FD35EV-HBB | − | − | グレー | 250-034-114 | − | − | 4510932167932 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
￥1,920/本
(￥2,112/本)
|
お問い合わせください | − | − | |
− | − | − | クリア | 250-019-971 | − | − | 4510932113571 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD50-BGR18
品番
3Dビュー
|
FD50-BGR18 |
カート
|
￥800/ヶ
(￥880/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ナチュラル | 250-029-718 | − | − | 4510932164511 |
|
|
FD35EV-WRH-DSC |
カート
|
￥12,200/ヶ
(￥13,420/ヶ)
|
お問い合わせください | − | − | |
− | − | − | グレー | 250-033-810 | − | − | 4510932167956 |
|
|
FD35EV-WRH-N |
カート
|
￥3,750/ヶ
(￥4,125/ヶ)
|
お問い合わせください | − | − | |
− | − | − | グレー | 250-033-812 | − | − | 4510932167970 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
品番CAD・その他データダウンロード
扉1枚当り
絞り込み検索結果
1件
／1件中
| 品番 | 2D | 3D | 外部サイト | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD35EVDHCP | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
Arch-LOG | − | ￥16,750/セット (￥18,425/セット) | − | 250-035-321 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,920/本 (￥2,112/本) | − | 250-019-971 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD50-BGR18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥800/ヶ (￥880/ヶ) | − | 250-029-718 |
| FD35EV-WRH-DSC | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥12,200/ヶ (￥13,420/ヶ) | − | 250-033-810 |
| FD35EV-WRH-N | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥3,750/ヶ (￥4,125/ヶ) | − | 250-033-812 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
設計支援・選定ツール
-
住宅
- 使用場所：
- 住宅
- 備考：
- 最大で扉高さ2700mmに対応できることで、天井と扉の高さが同じ「ハイドア」にできます。
