上吊式引戸
FD50SP
戸袋対応/デュアルソフトクローザー仕様/上ローラー木口掘込 PAT
施工後のメンテナンスがしやすい、分割連結式上レールを採用したデュアルソフトクローザー仕様。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。
●引込量が約115mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側も約115mm。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側も約115mm。
●注意などの詳細はデジタルカタログをご覧ください。
- 弊社20万回開閉試験クリア
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2400mm以下の場合680〜1500mm、扉高さ2401〜2700mm以下の場合800〜1500mm
●扉高さ：2700mm以下
●扉厚：30mm以上
●扉質量：50kg以下（扉1枚当り）※推奨25kg〜
- #キーワード
- #ハンガーレール #2wayソフトクローズ #2ウェイソフトクローズ #シンクス（SHINX）加工機用データ対応
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD50SPDHCP-PD |
カート
|
￥28,070/セット
(￥30,877/セット)
|
お問い合わせください | − | − |  |
− | − | − | 250-056-243 | − | − | − |
右にスライドするとさらに情報が見られます
戸袋専用上レール
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD50-TRP1260-SL |
カート
|
￥8,400/本
(￥9,240/本)
|
お問い合わせください | − | − |  |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 1260 | 250-029-680 | − | − | 4510932164368 |
|
|
FD50-TRP1260-UM |
カート
|
￥8,830/本
(￥9,713/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 1260 | 250-029-684 | − | − | 4510932164405 |
|
|
FD50-TRP1260-WT |
カート
|
￥9,360/本
(￥10,296/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール | 1260 | 250-029-688 | − | − | 4510932164443 |
|
|
FD50-TRP1860-SL |
カート
|
￥11,490/本
(￥12,639/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 1860 | 250-029-681 | − | − | 4510932164375 |
|
|
FD50-TRP1860-UM |
カート
|
￥11,910/本
(￥13,101/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 1860 | 250-029-685 | − | − | 4510932164412 |
|
|
FD50-TRP1860-WT |
カート
|
￥12,970/本
(￥14,267/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール | 1860 | 250-029-689 | − | − | 4510932164450 |
|
|
FD50-TRP2760-SL |
カート
|
￥16,260/本
(￥17,886/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 2760 | 250-029-682 | − | − | 4510932164382 |
|
|
FD50-TRP2760-UM |
カート
|
￥16,900/本
(￥18,590/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 2760 | 250-029-686 | − | − | 4510932164429 |
|
|
FD50-TRP2760-WT |
カート
|
￥18,590/本
(￥20,449/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルマイト処理＋塗装/ホワイト | 戸袋専用上レール | 2760 | 250-029-690 | − | − | 4510932164467 |
|
|
FD50-TRP3960-SL |
カート
|
￥23,370/本
(￥25,707/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 3960 | 250-029-683 | − | − | 4510932164399 |
|
|
FD50-TRP3960-UM |
カート
|
￥23,900/本
(￥26,290/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 3960 | 250-029-687 | − | − | 4510932164436 |
|
|
FD50-TRP3960-WT |
カート
|
￥25,810/本
(￥28,391/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルマイト処理＋塗装/ホワイト | 戸袋専用上レール | 3960 | 250-029-691 | − | − | 4510932164474 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
￥1,920/本
(￥2,112/本)
|
お問い合わせください | − | − | |
− | − | − | クリア | シルバーアルマイト処理＋塗装 | アルミニウム合金 | 扉下側埋込ガイドレール | 250-019-971 | − | − | 4510932113571 |
|
FD50-BGR18
品番
3Dビュー
|
FD50-BGR18 |
カート
|
￥800/ヶ
(￥880/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ナチュラル | 素地 | ステンレス鋼（SUS430）/ポリアセタール | 下ガイド（ローラー付） | 250-029-718 | − | − | 4510932164511 |
|
|

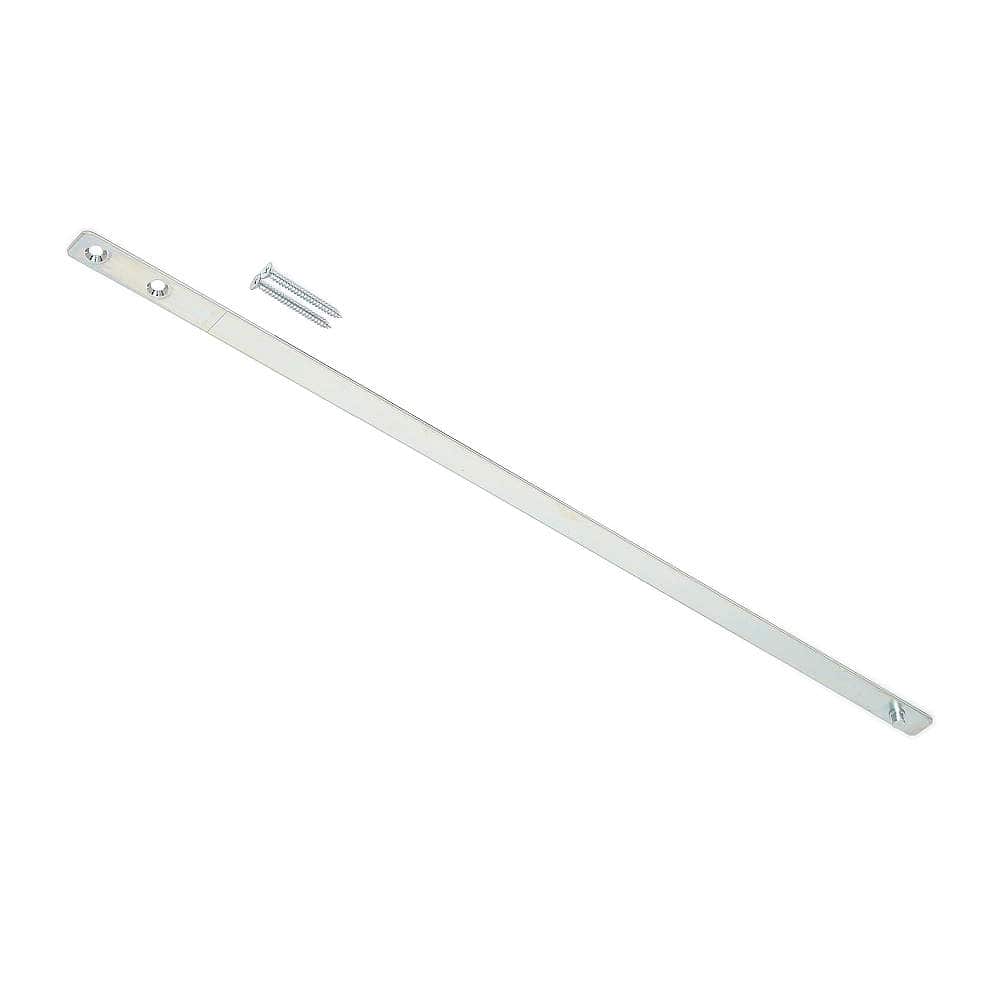

FD50-TRGPB-HB |
カート
|
￥2,260/ヶ
(￥2,486/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | 有色クロメート処理（三価） | 鋼 | 戸袋用トリガー（戸尻用、木口掘込用） | 250-029-706 | − | − | 4510932164481 |
|
|
FD50-TRGPF |
カート
|
￥590/ヶ
(￥649/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | 有色クロメート処理（三価） | 鋼 | 戸袋用トリガー（戸先用） | 250-029-707 | − | − | 4510932164498 |
|
|
FD50SP-WRH-DSC |
カート
|
￥17,400/ヶ
(￥19,140/ヶ)
|
お問い合わせください | − | − | |
− | − | − | グレー | クロメート処理 | − | デュアルソフトクローザー（トリガー、トリガー取付治具、スパナ付） | 250-056-001 | − | − | 4510932228589 |
|
|
FD50SP-WRH |
カート
|
￥5,100/ヶ
(￥5,610/ヶ)
|
お問い合わせください | − | − | |
− | − | − | グレー | クロメート処理 | 亜鉛合金/ポリアセタール（POM） | 上ローラー（掘込用） | 250-056-002 | − | − | 4510932228596 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,920/本 (￥2,112/本) | − | 250-019-971 |
| FD50-BGR18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥800/ヶ (￥880/ヶ) | − | 250-029-718 |
| FD50-TRGPB-HB | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥2,260/ヶ (￥2,486/ヶ) | − | 250-029-706 |
| FD50-TRGPF | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥590/ヶ (￥649/ヶ) | − | 250-029-707 |
| FD50SP-WRH-DSC | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥17,400/ヶ (￥19,140/ヶ) | − | 250-056-001 |
| FD50SP-WRH | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥5,100/ヶ (￥5,610/ヶ) | − | 250-056-002 |
右にスライドするとさらに情報が見られます
