重量用上吊式引戸
FD80

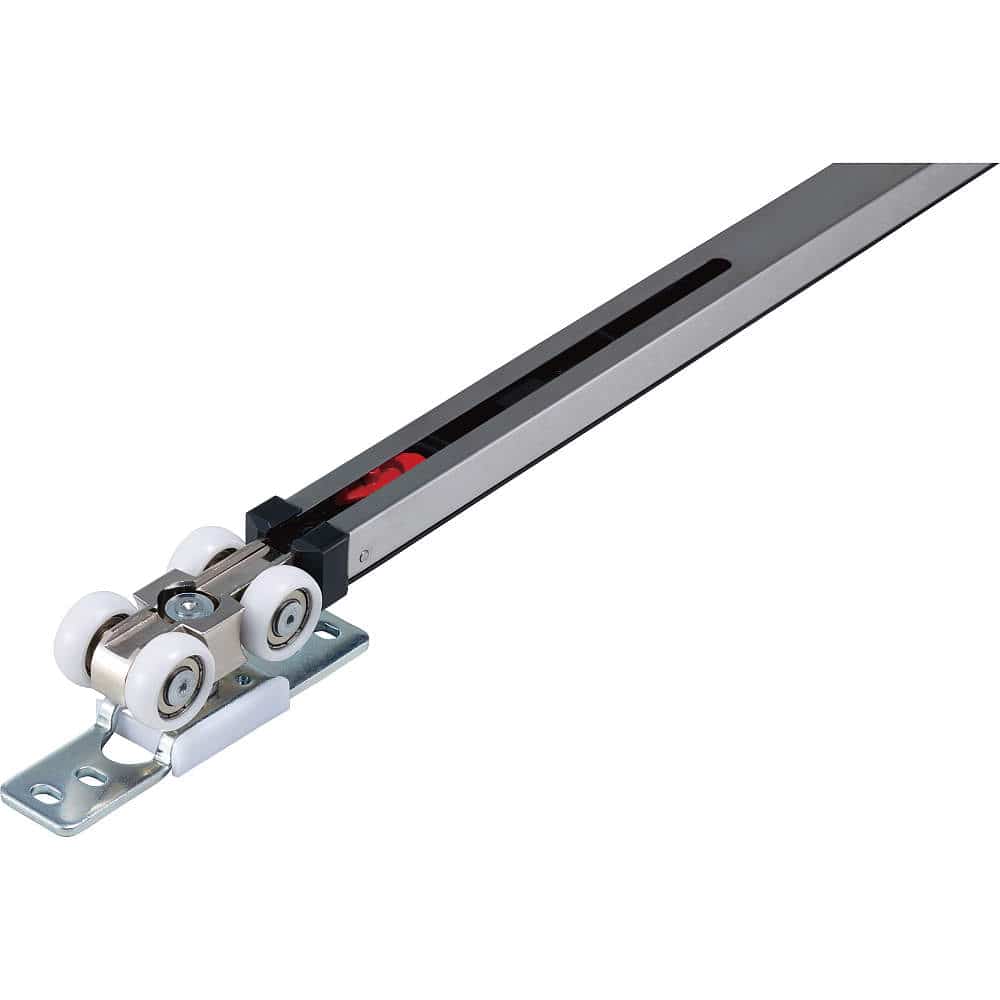

戸袋対応/デュアルソフトクローザー仕様/上ローラー木口面付 PAT
施工後のメンテナンスがしやすい分割連結式上レールを採用したデュアルソフトクローザー仕様の重量扉用引戸金物。
●引込量が約115mmで安心!軽い力で開けられる。
●開き方向(戸尻側方向)も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向(戸尻側方向)も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅:扉高さ2500mm以下の場合784〜1500mm、扉高さ2501〜2700mmの場合850〜1500mm
●扉高さ:2700mm以下
●扉厚:30mm以上
●扉質量:80kg以下(扉1枚当り)※推奨35kg〜
- #キーワード
- #ハンガーレール #BIM(Revit)対応 #2wayソフトクローズ #2ウェイソフトクローズ
1件
/1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
1件
/1件中
画像・3Dビュー | 品番 | 在庫/注文 | ¥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD80DHCMP-PD |
カート
|
¥33,840/セット
(¥37,224/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-029-722 | − | − | − |
右にスライドするとさらに情報が見られます
戸袋専用上レール
画像・3Dビュー | 品番 | 在庫/注文 | ¥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD80-TRP1260-SL |
カート
|
¥11,940/本
(¥13,134/本)
|
お問い合わせください | − | − | − | − | − | シルバー | シルバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 1260 | 250-029-692 | − | − | 4510932174084 | |
|
FD80-TRP1260-UM |
カート
|
¥13,470/本
(¥14,817/本)
|
お問い合わせください | − | − | − | − | − | アンバー | アンバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 1260 | 250-029-696 | − | − | 4510932174121 | |
|
FD80-TRP1260-WT |
カート
|
¥12,530/本
(¥13,783/本)
|
お問い合わせください | − | − | − | − | − | ホワイト | アルマイト処理+塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール(面付用) | 1260 | 250-029-700 | − | − | 4510932174169 | |
|
FD80-TRP2160-SL |
カート
|
¥20,100/本
(¥22,110/本)
|
お問い合わせください | − | − | FD80-TRP1860-SL | − | − | シルバー | シルバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 2160 | 250-029-693 | − | − | 4510932174091 | |
|
FD80-TRP2160-UM |
カート
|
¥22,910/本
(¥25,201/本)
|
お問い合わせください | − | − | FD80-TRP1860-UM | − | − | アンバー | アンバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 2160 | 250-029-697 | − | − | 4510932174138 | |
|
FD80-TRP2160-WT |
カート
|
¥21,440/本
(¥23,584/本)
|
お問い合わせください | − | − | FD80-TRP1860-WT | − | − | ホワイト | アルマイト処理+塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール(面付用) | 2160 | 250-029-701 | − | − | 4510932174176 | |
|
FD80-TRP2760-SL |
カート
|
¥28,060/本
(¥30,866/本)
|
お問い合わせください | − | − | − | − | − | シルバー | シルバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 2760 | 250-029-694 | − | − | 4510932174107 | |
|
FD80-TRP2760-UM |
カート
|
¥29,220/本
(¥32,142/本)
|
お問い合わせください | − | − | − | − | − | アンバー | アンバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 2760 | 250-029-698 | − | − | 4510932174145 | |
|
FD80-TRP2760-WT |
カート
|
¥30,750/本
(¥33,825/本)
|
お問い合わせください | − | − | − | − | − | ホワイト | アルマイト処理+塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール(面付用) | 2760 | 250-029-702 | − | − | 4510932174183 | |
|
FD80-TRP3960-SL |
カート
|
¥41,140/本
(¥45,254/本)
|
お問い合わせください | − | − | − | − | − | シルバー | シルバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 3960 | 250-029-695 | − | − | 4510932174114 | |
|
FD80-TRP3960-UM |
カート
|
¥41,580/本
(¥45,738/本)
|
お問い合わせください | − | − | − | − | − | アンバー | アンバーアルマイト処理+塗装/クリア | アルミニウム合金 | 戸袋専用上レール(面付用) | 3960 | 250-029-699 | − | − | 4510932174152 | |
|
FD80-TRP3960-WT |
カート
|
¥43,370/本
(¥47,707/本)
|
お問い合わせください | − | − | − | − | − | ホワイト | アルマイト処理+塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール(面付用) | 3960 | 250-029-703 | − | − | 4510932174190 |
右にスライドするとさらに情報が見られます
画像・3Dビュー | 品番 | 在庫/注文 | ¥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
¥1,920/本
(¥2,112/本)
|
お問い合わせください | − | − | − | − | − | クリア | シルバーアルマイト処理+塗装 | アルミニウム合金 | 扉下側埋込ガイドレール | 250-019-971 | − | − | 4510932113571 | |
FD50-BGR18
品番
3Dビュー
|
FD50-BGR18 |
カート
|
¥800/ヶ
(¥880/ヶ)
|
お問い合わせください | − | − | − | − | − | ナチュラル | 素地 | ステンレス鋼(SUS430)/ポリアセタール | 下ガイド(ローラー付) | 250-029-718 | − | − | 4510932164511 | |
|
FD80-TRGPF |
カート
|
¥920/ヶ
(¥1,012/ヶ)
|
お問い合わせください | − | − | − | − | − | − | 有色クロメート処理(三価) | 鋼 | 戸袋用トリガー(戸先用) | 250-029-709 | − | − | 4510932175081 | |
FD80-WRM
品番
3Dビュー
|
FD80-WRM |
カート
|
¥5,600/ヶ
(¥6,160/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ナチュラル | ニッケルめっき | 亜鉛合金(ZDC)/ポリアセタール(POM) | 上ローラー(面付用) | 250-022-242 | − | − | 4510932114462 |
FD80-WRM-DSC
品番
3Dビュー
|
FD80-WRM-DSC |
カート
|
¥21,700/ヶ
(¥23,870/ヶ)
|
お問い合わせください | − | − | − | − | − | ブラック | クロメート処理 | − | デュアルソフトクローザー(面付用 トリガー付) | 250-022-240 | − | − | 4510932114448 | |
|
FD80-TRGPB-MB |
カート
|
¥2,900/ヶ
(¥3,190/ヶ)
|
お問い合わせください | − | − | FD80-TRGPB | − | − | − | 黒色クロメート処理(三価) | 鋼 | 上ローラー面付用戸袋用トリガー(戸尻用) | 250-029-708 | − | − | 4510932175074 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
品番CAD・その他データダウンロード
品番 | 2D | 3D | 環境対応(RoHS) | ¥価格(税込) | 販売情報 | 注文コード | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | ¥1,920/本 (¥2,112/本) | − | 250-019-971 | |
FD50-BGR18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | ¥800/ヶ (¥880/ヶ) | − | 250-029-718 | |
FD80-TRGPF | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
¥920/ヶ (¥1,012/ヶ) | − | 250-029-709 | |
FD80-WRM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ¥5,600/ヶ (¥6,160/ヶ) | − | 250-022-242 |
FD80-WRM-DSC | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | ¥21,700/ヶ (¥23,870/ヶ) | − | 250-022-240 | |
FD80-TRGPB-MB | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
¥2,900/ヶ (¥3,190/ヶ) | − | 250-029-708 |
右にスライドするとさらに情報が見られます
