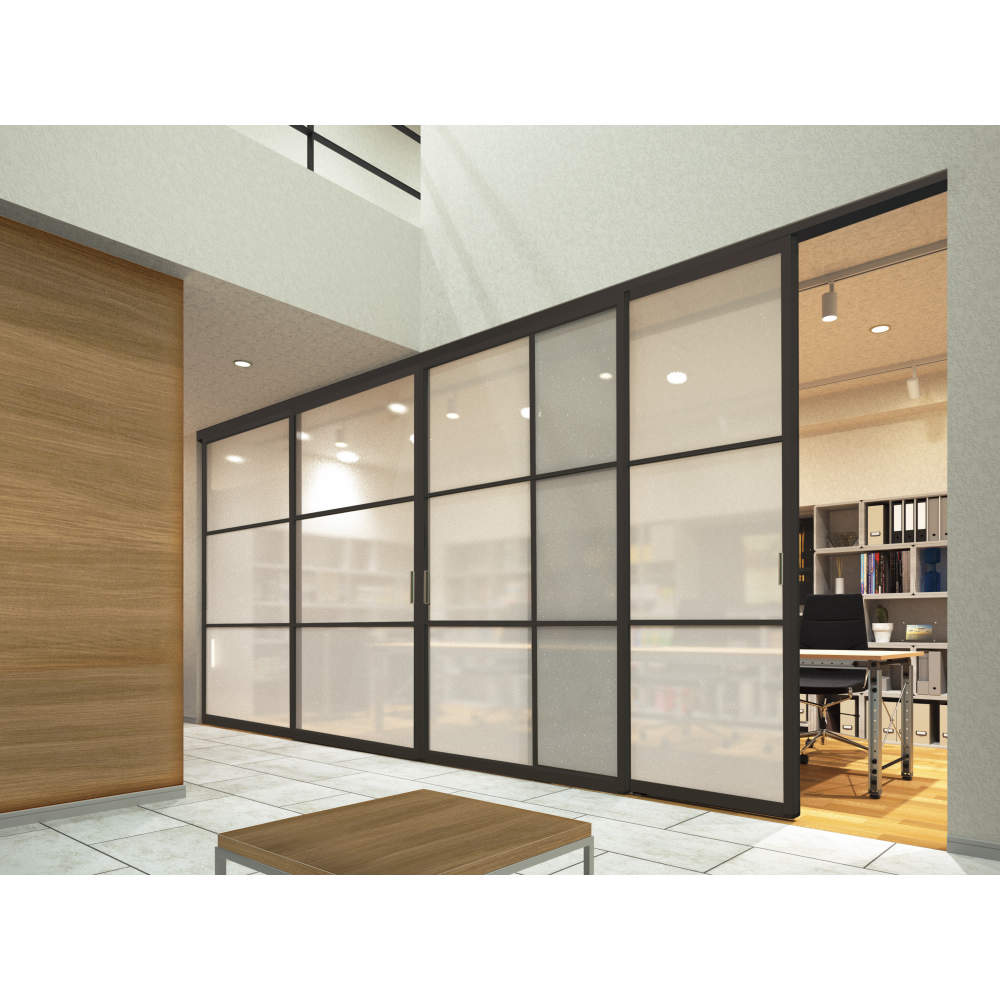

ブラック

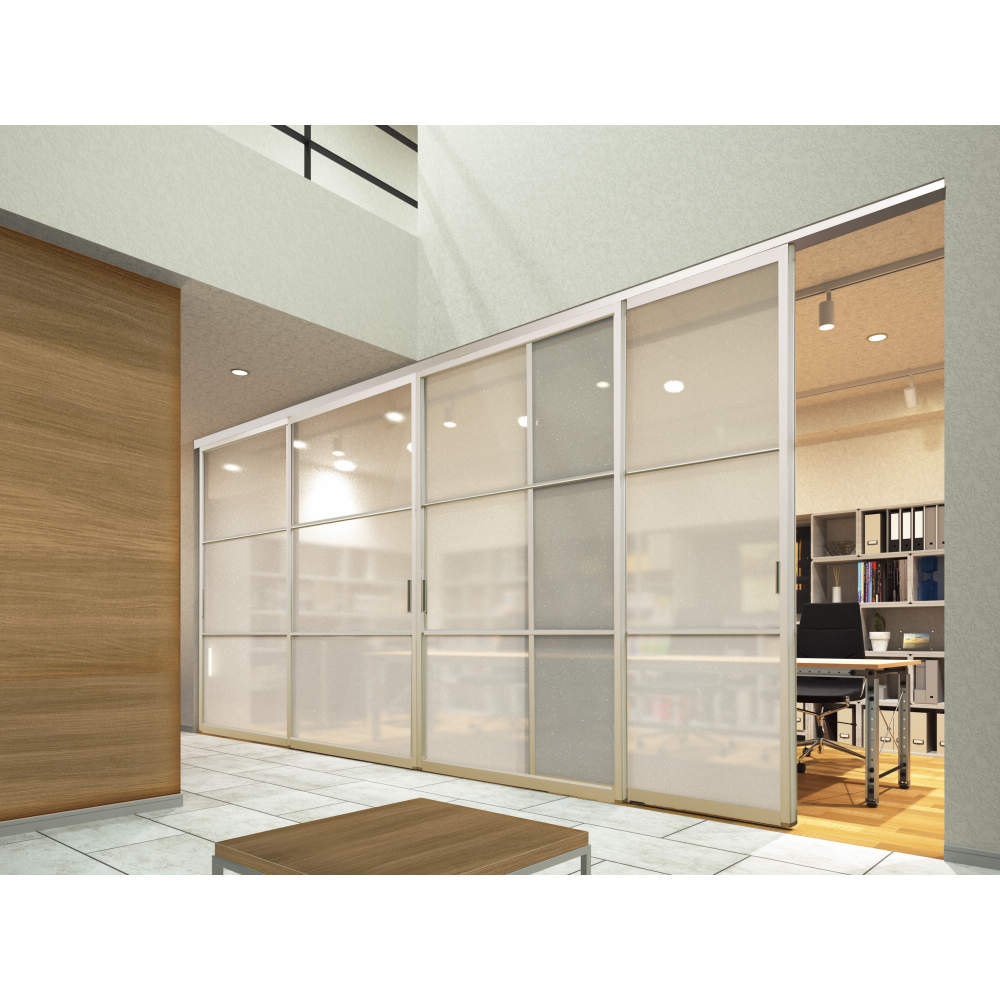

重量用アルミフレーム引戸

FD90-AFH

上ローラー埋込/デュアルソフトクローザー仕様 PAT.P

90kgの扉をデュアルソフトクローズ可能なアルミフレーム引戸金物

●上レールを天井に埋め込むタイプのアルミフレーム引戸金物です。
●扉を開く時と閉める時の双方向でゆっくり静かに動くデュアルソフトクローザーが搭載。
●アルミフレームは肉厚で歪みにくいため、90kgまでの大型扉に対応できます。
●アルミフレームに傾斜を設けたホコリがたまりにくいデザインです。

軽やかでスムーズな操作感、上質感が求められる物件向け

天井付けレール製品

上吊り式の製品

仕様: ●扉幅：784～1500mm
●扉高さ：製作可能サイズ2700mm以下
●中桟なしの扉サイズ：幅900×高さ2200mm以下
●ガラス厚：5、6mm
●扉質量：35～90kg（扉1枚当り）
●扉上下調整範囲：上方向に1mm、下方向に4mm
●使用推奨温度範囲：5℃～40℃
●アルミフレーム内側の面材は、強化ガラス、合わせガラス、樹脂などに対応しています。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名	2D		3D				PDF
納まり図	DXF	DWG	STEP	X_T	IGES	SAT	PDF
