重量用上吊式引戸
FD90
戸袋対応/デュアルソフトクローザー仕様/上ローラー木口掘込 PAT
- 開発中
施工後のメンテナンスがしやすい分割連結式上レールを採用したデュアルソフトクローザー仕様の重量扉用引戸金物。
●引込量は戸先115mm・戸尻115mmです。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
- ソフトクローズ
軽やかでスムーズな操作感、上質感が求められる物件向け
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2500mm以下の場合760〜1500mm、扉高さ2501〜3200mmの場合800〜2000mm
●扉高さ：3200mm以下
●扉厚：34mm以上
●扉質量：90kg以下（扉1枚当り）※35kg〜
- #キーワード
- #ハンガーレール #2wayソフトクローズ #2ウェイソフトクローズ
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- 施工例・採用事例
- ブランド・シリーズ特長
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD90DHCHP-PD |
カート
|
￥44,590/セット
(￥49,049/セット)
|
お問い合わせください | − | − |  |
− | − | − | 250-059-613 | − | − | − |
右にスライドするとさらに情報が見られます
戸袋専用上レール
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD80-TRP1260-SL |
カート
|
￥11,940/本
(￥13,134/本)
|
お問い合わせください | − | − |  |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-692 | − | − | 4510932174084 |
|
|
FD80-TRP1260-UM |
カート
|
￥13,470/本
(￥14,817/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-696 | − | − | 4510932174121 |
|
|
FD80-TRP1260-WT |
カート
|
￥12,530/本
(￥13,783/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-700 | − | − | 4510932174169 |
|
|
FD80-TRP2160-SL |
カート
|
￥20,100/本
(￥22,110/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-SL | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-693 | − | − | 4510932174091 |
|
|
FD80-TRP2160-UM |
カート
|
￥22,910/本
(￥25,201/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-UM | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-697 | − | − | 4510932174138 |
|
|
FD80-TRP2160-WT |
カート
|
￥21,440/本
(￥23,584/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-WT | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-701 | − | − | 4510932174176 |
|
|
FD80-TRP2760-SL |
カート
|
￥28,060/本
(￥30,866/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-694 | − | − | 4510932174107 |
|
|
FD80-TRP2760-UM |
カート
|
￥29,220/本
(￥32,142/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-698 | − | − | 4510932174145 |
|
|
FD80-TRP2760-WT |
カート
|
￥30,750/本
(￥33,825/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-702 | − | − | 4510932174183 |
|
|
FD80-TRP3960-SL |
カート
|
￥41,140/本
(￥45,254/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-695 | − | − | 4510932174114 |
|
|
FD80-TRP3960-UM |
カート
|
￥41,580/本
(￥45,738/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-699 | − | − | 4510932174152 |
|
|
FD80-TRP3960-WT |
カート
|
￥43,370/本
(￥47,707/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-703 | − | − | 4510932174190 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD80-TRJ |
カート
|
￥260/ヶ
(￥286/ヶ)
|
お問い合わせください | − | − | |
− | − | − | トリガー取付治具 | − | ポリアセタール（POM） | グリーン | 250-036-530 | − | − | 4510932178730 |
|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
￥1,920/本
(￥2,112/本)
|
お問い合わせください | − | − | |
− | − | − | 扉下側埋込ガイドレール | シルバーアルマイト処理＋塗装 | アルミニウム合金 | クリア | 250-019-971 | − | − | 4510932113571 |
|
FD80-HHSP
品番
3Dビュー
|
FD80-HHSP |
カート
|
￥380/ヶ
(￥418/ヶ)
|
お問い合わせください | − | − | − | − | − | − | 調整スパナ（下ガイドピン用） | クロメート処理 | − | − | 250-022-252 | − | − | 4510932114561 |
|
FD50-BGR18
品番
3Dビュー
|
FD50-BGR18 |
カート
|
￥800/ヶ
(￥880/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 下ガイド（ローラー付） | 素地 | ステンレス鋼（SUS430）/ポリアセタール | ナチュラル | 250-029-718 | − | − | 4510932164511 |
|
FD70B-EC-BL
品番
3Dビュー
|
FD70B-EC-BL |
カート
|
￥660/ヶ
(￥726/ヶ)
|
お問い合わせください | − | − | |
− | − | − | エンドキャップ ハンギングブラケット用 | − | エラストマー（TPE） | ブラック | 250-121-142 | − | − | 4510932122184 |
|
FD70B-HB160
品番
3Dビュー
|
FD70B-HB160 |
カート
|
￥1,100/ヶ
(￥1,210/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ハンギングブラケット（160mm） | シルバーアルマイト処理 | アルミニウム合金 | − | 250-120-608 | − | − | 4510932119832 |
|
|
FD80-TRGPF |
カート
|
￥920/ヶ
(￥1,012/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸袋用・連結用トリガー | 有色クロメート処理（三価） | 鋼 | − | 250-029-709 | − | − | 4510932175081 |
|
|
FD90-WRH-DSC |
カート
|
￥22,350/ヶ
(￥24,585/ヶ)
|
お問い合わせください | − | − | |

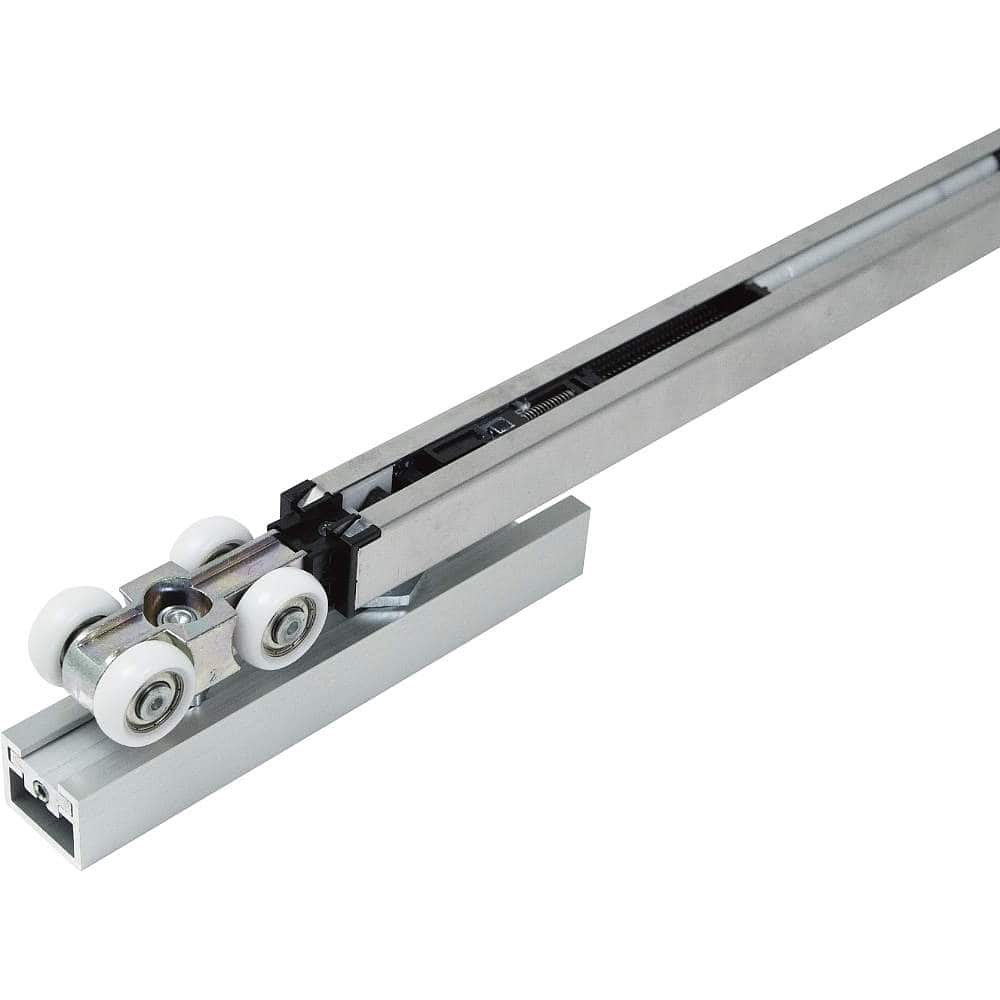

− | − | − | デュアルソフトクローザー（掘込用 トリガー、トリガー取付治具付） | ニッケルめっき | − | ブラック | 250-057-762 | − | − | 4510932233668 |
|
|
FD90-WRH |
カート
|
￥11,600/ヶ
(￥12,760/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 上ローラー（掘込用） | ニッケルめっき | − | ナチュラル | 250-057-771 | − | − | 4510932233750 |
|
|
FD90-TRGPB |
カート
|
￥3,100/ヶ
(￥3,410/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸袋用トリガー（戸尻用） | 有色クロメート処理（三価） | 鋼 | − | 250-057-767 | − | − | 4510932233712 |
|
|
FD70B-EC-WT |
カート
|
￥660/ヶ
(￥726/ヶ)
|
お問い合わせください | − | − | − | − | − | − | エンドキャップ ハンギングブラケット用 | − | エラストマー（TPE） | ホワイト | 250-024-897 | − | − | 4510932116558 |
|
FD80-TRG
品番
3Dビュー
|
FD80-TRG |
カート
|
￥460/ヶ
(￥506/ヶ)
|
お問い合わせください | − | − | |
− | − | − | トリガー | 有色クロメート処理（三価） | − | − | 250-037-730 | − | − | 4510932178068 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD80-TRJ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥260/ヶ (￥286/ヶ) | − | 250-036-530 |
| FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,920/本 (￥2,112/本) | − | 250-019-971 |
| FD80-HHSP | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥380/ヶ (￥418/ヶ) | − | 250-022-252 |
| FD50-BGR18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥800/ヶ (￥880/ヶ) | − | 250-029-718 |
| FD70B-EC-BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥660/ヶ (￥726/ヶ) | − | 250-121-142 |
| FD70B-HB160 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥1,100/ヶ (￥1,210/ヶ) | − | 250-120-608 |
| FD80-TRGPF | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥920/ヶ (￥1,012/ヶ) | − | 250-029-709 |
| FD90-WRH-DSC | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥22,350/ヶ (￥24,585/ヶ) | − | 250-057-762 |
| FD90-WRH | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥11,600/ヶ (￥12,760/ヶ) | − | 250-057-771 |
| FD90-TRGPB | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥3,100/ヶ (￥3,410/ヶ) | − | 250-057-767 |
| FD70B-EC-WT | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥660/ヶ (￥726/ヶ) | − | 250-024-897 |
| FD80-TRG | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥460/ヶ (￥506/ヶ) | − | 250-037-730 |
右にスライドするとさらに情報が見られます
-
住宅 リビング
- 使用場所：
- 住宅 リビング
-
住宅 リビング
- 使用場所：
- 住宅 リビング
-
住宅
- 使用場所：
- 住宅
- 備考：
- 最大で扉高さ2700mmに対応できることで、天井と扉の高さが同じ「ハイドア」にできます。
