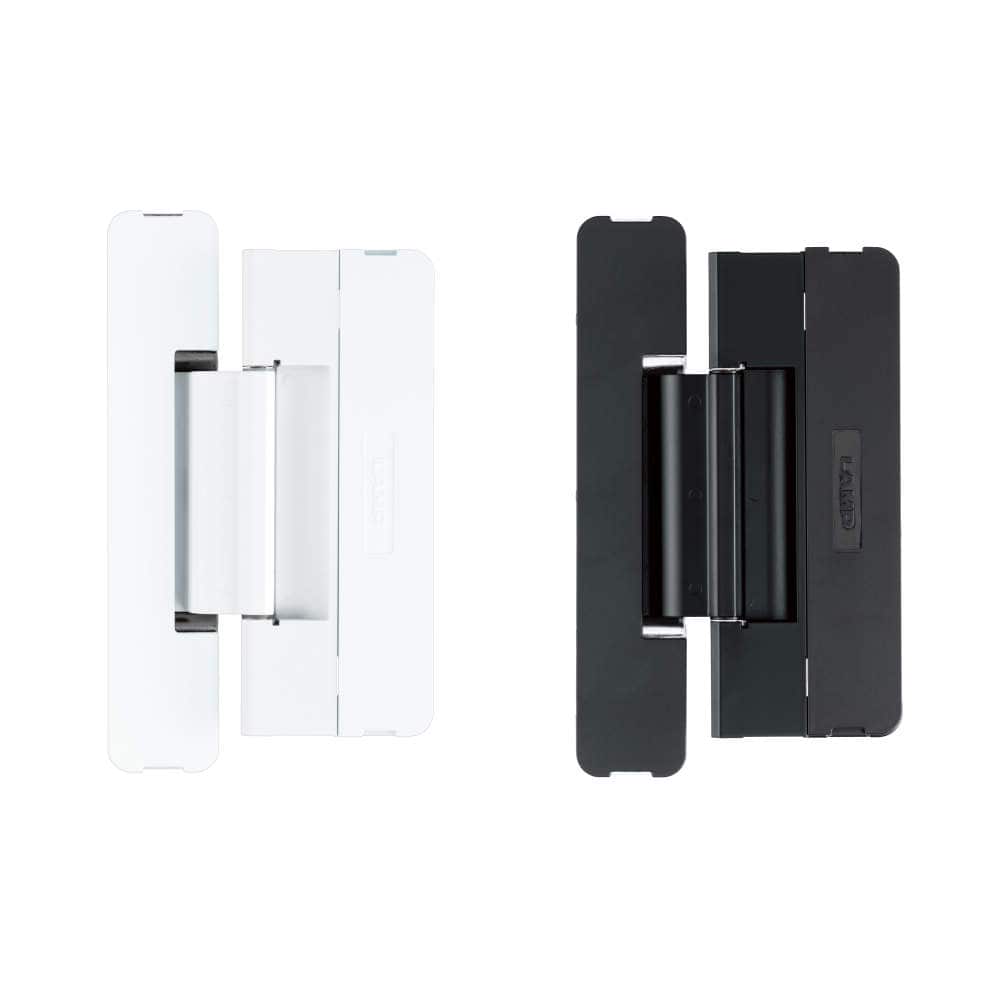

薄枠丁番
HES1F-140型
PAT
●薄枠と一体化し、美しい外観の扉を実現します。軸部の厚みは8mmです。
●壁と扉がフラットに納まります。
●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
●本製品は、特許取得済みの内容と特許出願中の内容を含みます。
●壁と扉がフラットに納まります。
●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
●本製品は、特許取得済みの内容と特許出願中の内容を含みます。
- 弊社30万回開閉試験クリア
- 受賞歴
- ●2022年度キッズデザイン賞にて、奨励賞（キッズデザイン協議会会長賞）を受賞。
●2022年度グッドデザイン賞にて、グッドデザイン・ベスト100に選定。
●2023年度、iFデザインアワードを受賞。
- 付属品
- ●扉側：十字穴付なべタッピンねじ4×16（4本/丁番1ヶ）
●枠側：十字穴付皿タッピンねじ4×20（5本/丁番1ヶ）
●六角棒スパナ呼び3
●掘込加工テンプレート
- オプション品
- ●下地スペーサー
●調整ストライク
- メディアでご紹介いただきました
本製品は2022年度グッドデザイン・ベスト100、2022年キッズデザイン 奨励賞、iF DESIGN AWARD 2023、JIDAデザインミュージアムセレクション vol.25を受賞しました。
- #キーワード
- #室内ドア #ヒンジ #蝶番 #丁番 #建具 #見えない #建築ドア用 #シンクス（SHINX）加工機用データ対応 #ホマッグ（HOMAG）woodWOP対応
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 主な色 | 最小扉厚 | 耐荷重kgf/2ヶ | 耐荷重kgf/3ヶ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HES1F-140-BL
品番
3Dビュー
|
HES1F-140-BL | カート |
￥4,890/ヶ
(￥5,379/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | ブラック | 36 | 40 | 50 | 170-053-352 | − | − | 4510932222570 |
|
HES1F-140-WT
品番
3Dビュー
|
HES1F-140-WT | カート |
￥4,890/ヶ
(￥5,379/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ホワイト | 36 | 40 | 50 | 170-053-353 | − | − | 4510932222587 |
右にスライドするとさらに情報が見られます
下地スペーサー オプション品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HES1F-SP-2530
品番
3Dビュー
|
HES1F-SP-2530 | カート |
￥5,200/ヶ
(￥5,720/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | アルミニウム合金 | 170-053-400 | − | − | 4510932222600 |
|
HES1F-SP-2730
品番
3Dビュー
|
HES1F-SP-2730 | カート |
￥5,610/ヶ
(￥6,171/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | アルミニウム合金 | 170-053-401 | − | − | 4510932222617 |
右にスライドするとさらに情報が見られます
調整ストライク オプション品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HES1F-AST-SL
品番
3Dビュー
|
HES1F-AST-SL | カート |
￥950/ヶ
(￥1,045/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | シルバー | 170-053-354 | − | − | 4510932222594 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●レバーハンドルをご使用になる場合は、専用の下地スペーサーと調整ストライクが必要となります。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | |||||
|---|---|---|---|---|---|---|---|---|
| 納まり図 | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
|
| 軌跡図 | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
|
| 取付加工図 | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
|
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
PDF |
ZIP |
| ホマッグwoodWOP用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
PDF |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
最新の価格は「製品情報・購入」のタブでご確認ください
2025年4月価格改定をしております
2025年4月価格改定をしております
カタログ訂正・更新のご案内
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
Woodworks OZONEショールーム
- 使用場所：
- Woodworks OZONEショールーム
- 備考：
- 隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
-
住宅
- 使用場所：
- 住宅
- 備考：
- 扉を閉めると存在をまるで感じさせない 隠し丁番HES1F-140。薄枠と一体化し、美しい外観の扉を実現します。壁と扉がフラットに納まるので思い描いた空間をとことん追求することができます。 ミニマルな空間作りにも最適です。
-
住宅
- 使用場所：
- 住宅
- 備考：
- 8mmの薄枠に一体化して目立たない丁番です
-
住宅
- 使用場所：
- 住宅
- 備考：
- ブラック色
-
住宅
- 使用場所：
- 住宅
- 備考：
- ブラック色
-
住宅 リビング
- 使用場所：
- 住宅 リビング
- 備考：
- そこに在ることを感じさせない 隠し丁番HES1F。入念に選び抜かれた壁紙や面材、扉の持ち味を損なうことなく、空間づくりを目立たず支えます。例えば、洗練されたホテルライクな住まいには、扉の薄枠と一体化するHES1Fを使うことで扉の素材感が際立つ内装デザインを実現。 スタイリッシュモダンからナチュラル系まで、さまざまな空間の美しさを最大限に引き出します。
-
住宅 リビング
- 使用場所：
- 住宅 リビング
- 備考：
- そこに在ることを感じさせない 隠し丁番HES1F。入念に選び抜かれた壁紙や面材、扉の持ち味を損なうことなく、空間づくりを目立たず支えます。例えば、洗練されたホテルライクな住まいには、扉の薄枠と一体化するHES1Fを使うことで扉の素材感が際立つ内装デザインを実現。 スタイリッシュモダンからナチュラル系まで、さまざまな空間の美しさを最大限に引き出します。
-
住宅 リビング
- 使用場所：
- 住宅 リビング
- 備考：
- そこに在ることを感じさせない 隠し丁番HES1F。入念に選び抜かれた壁紙や面材、扉の持ち味を損なうことなく、空間づくりを目立たず支えます。例えば、洗練されたホテルライクな住まいには、扉の薄枠と一体化するHES1Fを使うことで扉の素材感が際立つ内装デザインを実現。 スタイリッシュモダンからナチュラル系まで、さまざまな空間の美しさを最大限に引き出します。
-
住宅 リビング
- 使用場所：
- 住宅 リビング
- 備考：
- そこに在ることを感じさせない 隠し丁番HES1F。入念に選び抜かれた壁紙や面材、扉の持ち味を損なうことなく、空間づくりを目立たず支えます。例えば、洗練されたホテルライクな住まいには、扉の薄枠と一体化するHES1Fを使うことで扉の素材感が際立つ内装デザインを実現。 スタイリッシュモダンからナチュラル系まで、さまざまな空間の美しさを最大限に引き出します。
-
住宅
- 使用場所：
- 住宅
施工例・採用事例サイトのご紹介
施工例・採用事例・使用イメージなどを空間シーンや、製品カテゴリ、キーワード検索で探せるWEBサイトもございます。
ぜひご利用ください。
-
施工説明書_薄枠丁番（日本語版）
-
施工説明書_下地スペーサー（日本語版）
-
Installation Manual (English)
