特長
- ステンレス カバー オプション品

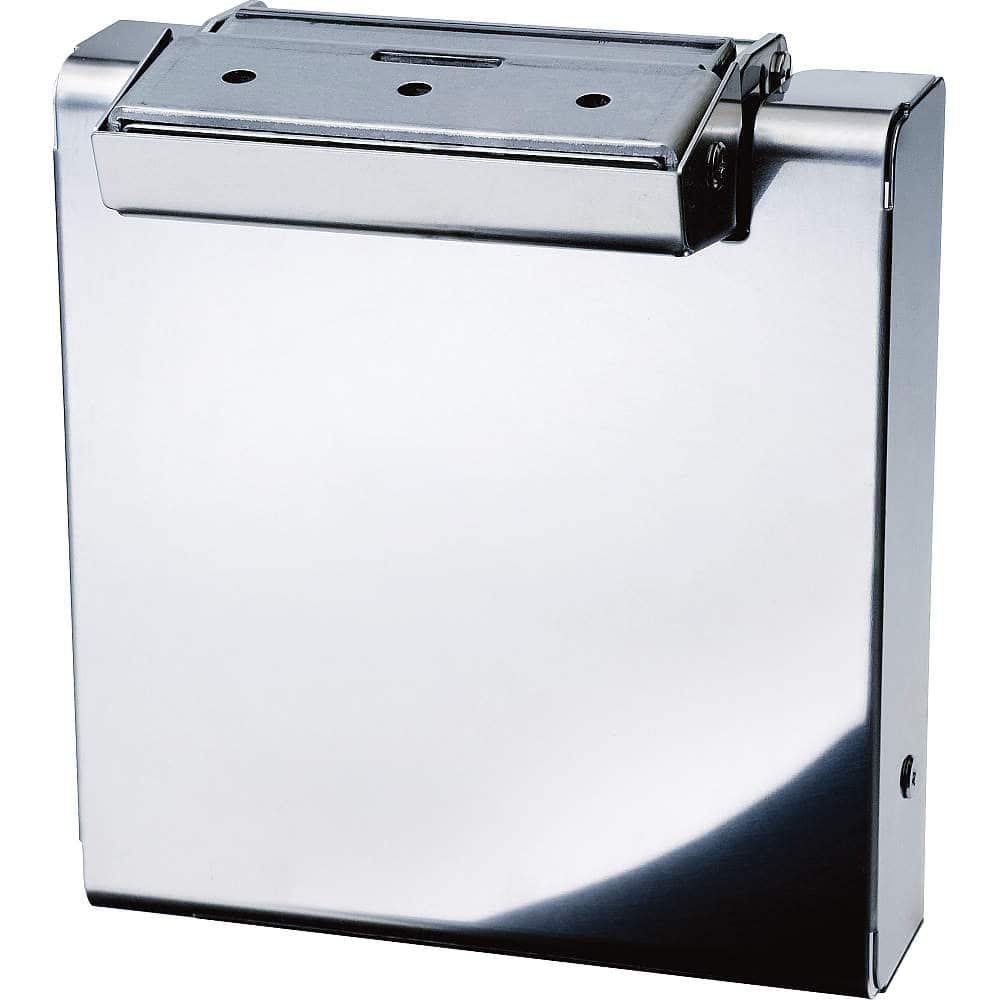

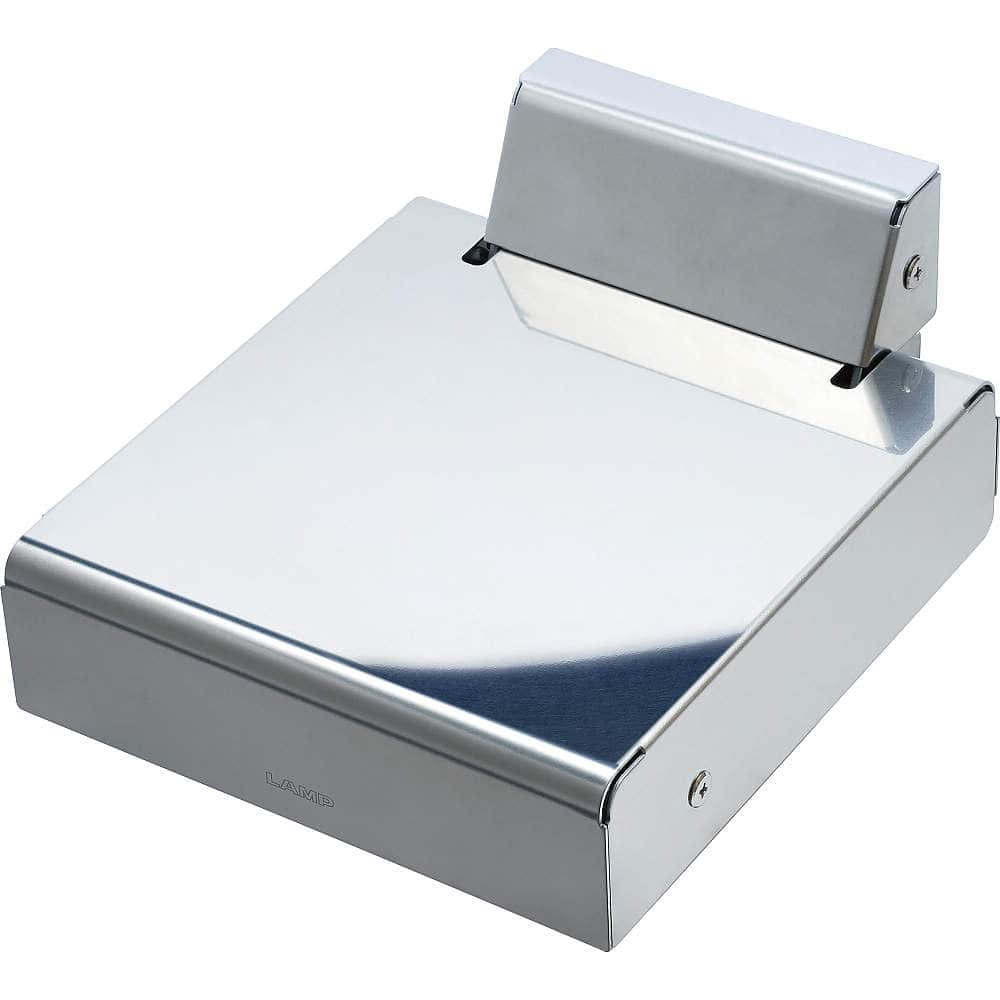

●既存の樹脂カバーから付け替えて使用します。 - 使用イメージ
ステンレス カバー
- パワーアシスト
- ソフトクローズ
●トルクピーク角度35°のタイプ（HG-PA201型）は、高さがあり奥行きが短い上蓋に最適です。
●スプリングの反力により、重い上蓋を軽く持ち上げられます（パワーアシスト機能）。
●閉じ際にダンパーが効きます（ソフトクローズ機能）。
●トルクは調整ねじを回すことで調整できます（±5％）。
●カバーにより本体や取付穴が隠れ、すっきりとした外観になります。
- 特長
使用例・採用事例 課題やお悩みを解決した事例紹介の一覧へ
-
使用場所 ：レーザマーキング装置 備考 ：ガススプリングをご使用でしたが、ガス抜け対策、取付スペース削減、 構成部品点数の削減、調整機能追加等の要望から、パワーアシスト ヒンジをご採用いただきました。 -
使用場所 ：レーザマーキング装置 備考 ：ガススプリングをご使用でしたが、ガス抜け対策、取付スペース削減、 構成部品点数の削減、調整機能追加等の要望から、パワーアシスト ヒンジをご採用いただきました。
仕様表・購入
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果 6件 ／ 6件中 ※絞り込み解除で、他の品番も表示されます。
| 画像 | 品番 | 注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
画像
 |
HG-PA200-15 |
 |
￥11,000/ヶ
(￥12,100/ヶ）
|
|
− | − |  |
− | − | − | トルクピーク角度20° | 170-025-668 | − | − | 4510932039734 |
|
画像
|
HG-PA200-20 |
|
￥12,000/ヶ
(￥13,200/ヶ）
|
|
− | − | |
− | − | − | トルクピーク角度20° | 170-025-669 | − | − | 4510932039741 |
|
画像
|
HG-PA200-25 |
|
￥12,500/ヶ
(￥13,750/ヶ）
|
|
− | − | |
− | − | − | トルクピーク角度20° | 170-025-670 | − | − | 4510932039758 |
画像
 |
HG-PA201-15 |
|
￥11,500/ヶ
(￥12,650/ヶ）
|
|
− | − | |
− | − | − | トルクピーク角度35° | 170-029-741 | − | − | 4510932169042 |
|
画像
|
HG-PA201-20 |
|
￥12,000/ヶ
(￥13,200/ヶ）
|
|
− | − | |
− | − | − | トルクピーク角度35° | 170-029-742 | − | − | 4510932169059 |
|
画像
|
HG-PA201-25 |
|
￥12,500/ヶ
(￥13,750/ヶ）
|
|
− | − | |
− | − | − | トルクピーク角度35° | 170-029-743 | − | − | 4510932169066 |
オプションステンレス カバー オプション品
| 画像 | 品番 | 注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 主材料 | 仕上 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
画像
 |
HG-PA2C |
|
￥7,900/ヶ
(￥8,690/ヶ）
|
|
− | − | |
− | − | − | ステンレス鋼(SUS430） | 素地 | 170-055-407 | − | − | 4510932226455 |
CADダウンロードCAD・BIMリクエストフォーム
納まり図、軌跡図、加工図など
本体
絞り込み検索結果 6件 ／ 6件中 ※絞り込み解除で、他の品番も表示されます。
| 品番 | 2D | 3D | その他 | 環境対応(RoHS) | ￥価格(税抜) | 販売情報 | 注文コード | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HG-PA200-15 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥11,000/ヶ | − | 170-025-668 |
HG-PA200-20 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥12,000/ヶ | − | 170-025-669 |
HG-PA200-25 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥12,500/ヶ | − | 170-025-670 |
HG-PA201-15 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥11,500/ヶ | − | 170-029-741 |
HG-PA201-20 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥12,000/ヶ | − | 170-029-742 |
HG-PA201-25 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
IFC |
3DPDF | 予備５ |
|
￥12,500/ヶ | − | 170-029-743 |
オプションステンレス カバー オプション品
- ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
カタログ
取説
| 取付説明書_HG-PA200型本体（日本語) | 0977_2_hg_pa200_j.pdf（295.21KB） | |
| 取付説明書_HG-PA201型本体（日本語） | 0999_2_hg_pa201_j.pdf（271.83KB） | |
| 取付説明書_HG-PA2C カバー（日本語版） | 1598_1_hgpa2c_j.pdf（341.96KB） | |
| Installation Manual (HG-PA200_English) | 0978_2_hg_pa200_e.pdf（272.35KB） | |
| Installation Manual (HG-PA201_English) | 1000_2_hg_pa201_e.pdf（257.83KB） | |
| Installation Manual (HG-PA2C_English) | 1598_1_hgpa2c_e.pdf（365.93KB） |
注意
●取扱い上のご注意を必ずご確認ください。
●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください。
●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります。品番選定方法を参考に品番を選定してください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●可動角度以上に開閉しないよう、筐体に別途ストッパーを設けてく ださい。
●屋外や直接水のかかる環境で使用しないでください。
●筐体に十分な強度、剛性のあることをご確認のうえ、使用してく ださい。
●内側付け仕様を使用する場合は、トルク調整ねじの位置を確認し、 筐体と蓋に取り付けた状態でねじが回せるようにしてください。
設計支援 選定ツール
HG-PAヒンジ 選定・計算ツール
https://cont.sugatsune.co.jp/motion/jp/power-assist/hg-pa
