埋込両引取手
HH-UD型
PAT
●両側に手掛かりがあるのでメンテナンス扉や装置のカバー、引戸の開閉に便利です。
●手に触れる内側は肉厚で角も丸いので、指に負担がかかりにくいデザインです。
●HH-UD156型はSEMI規格に準拠しています。
（SEMI S8-0915）
●手に触れる内側は肉厚で角も丸いので、指に負担がかかりにくいデザインです。
●HH-UD156型はSEMI規格に準拠しています。
（SEMI S8-0915）
- 付属品
- ●十字穴付なべ小ねじM5×12（ステンレス）
●ばね座金M5（ステンレス）
- 推奨ねじ
- ●木板厚＋0mm、−3mmの長さのM5小ねじ（木取付用）
- #キーワード
- #シンクス（SHINX）加工機用データ対応 #360°くるくる画像
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
4件
／4件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
4件
4件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
4件
／4件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | ピッチ | 取付部深さT | 耐荷重N | 耐荷重kgf | 長さL | 高さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HH-UD120SH
品番
3Dビュー
|
HH-UD120SH |
カート
|
￥4,200/ヶ
(￥4,620/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | 105 | 19.5 | 500 | 51 | 120 | 5 | 100-037-024 | − | − | 4510932176354 |
|

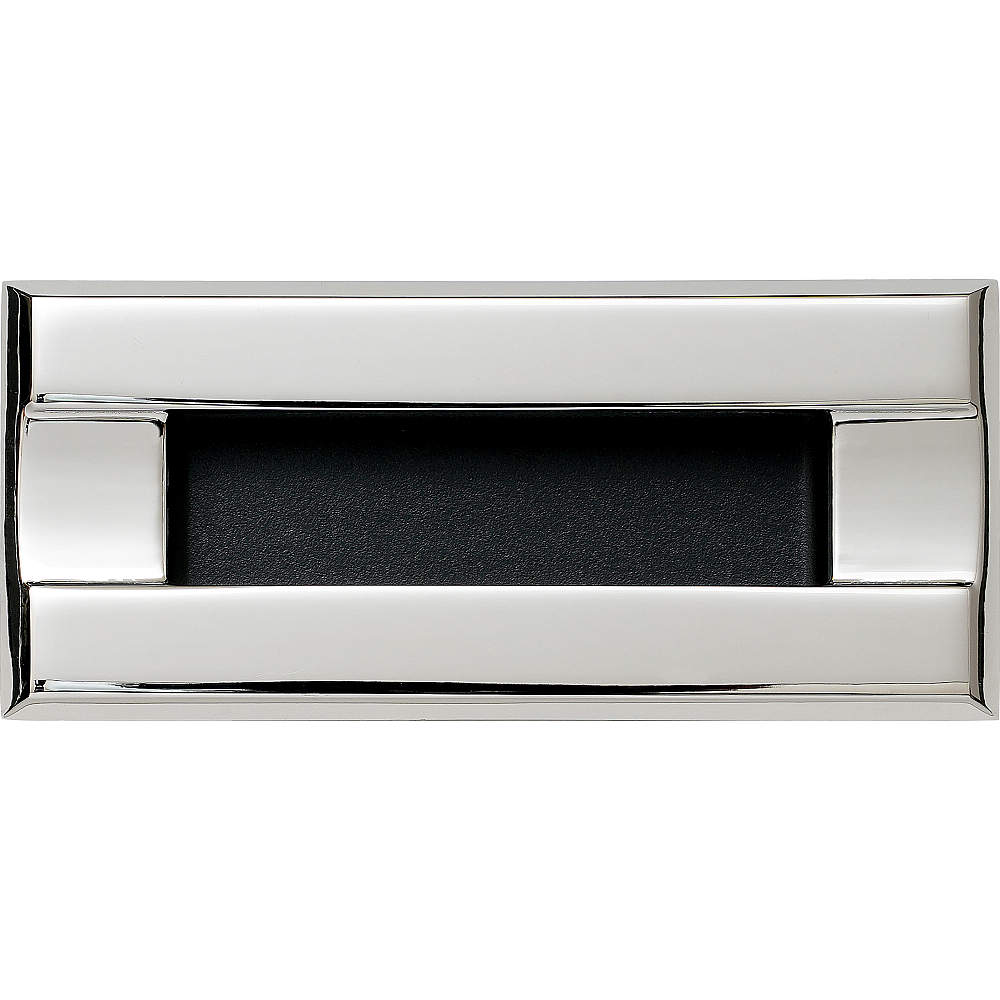

HH-UD120SM
品番
3Dビュー
|
HH-UD120SM |
カート
|
￥4,200/ヶ
(￥4,620/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 105 | 19.5 | 500 | 51 | 120 | 5 | 100-037-025 | − | − | 4510932176361 |
|

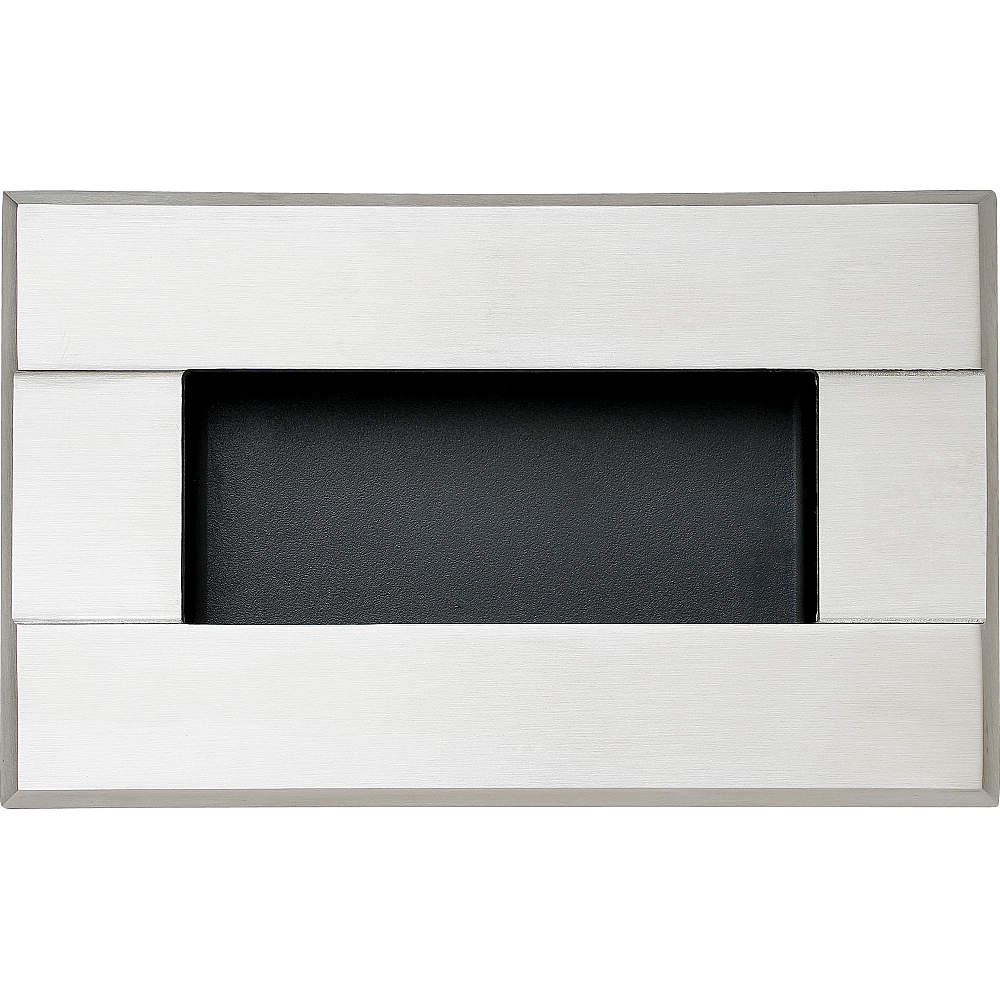

HH-UD156SH
品番
3Dビュー
|
HH-UD156SH |
カート
|
￥6,900/ヶ
(￥7,590/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 129 | 26 | 500 | 51 | 156 | 5.5 | 100-037-026 | − | − | 4510932176378 |
|
HH-UD156SM
品番
3Dビュー
|
HH-UD156SM |
カート
|
￥6,900/ヶ
(￥7,590/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 129 | 26 | 500 | 51 | 156 | 5.5 | 100-037-027 | − | − | 4510932176385 |
右にスライドするとさらに情報が見られます
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | ||||
|---|---|---|---|---|---|---|
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
絞り込み検索結果
4件
／4件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HH-UD120SH | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,200/ヶ (￥4,620/ヶ) | − | 100-037-024 |
| HH-UD120SM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,200/ヶ (￥4,620/ヶ) | − | 100-037-025 |
| HH-UD156SH | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥6,900/ヶ (￥7,590/ヶ) | − | 100-037-026 |
| HH-UD156SM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥6,900/ヶ (￥7,590/ヶ) | − | 100-037-027 |
