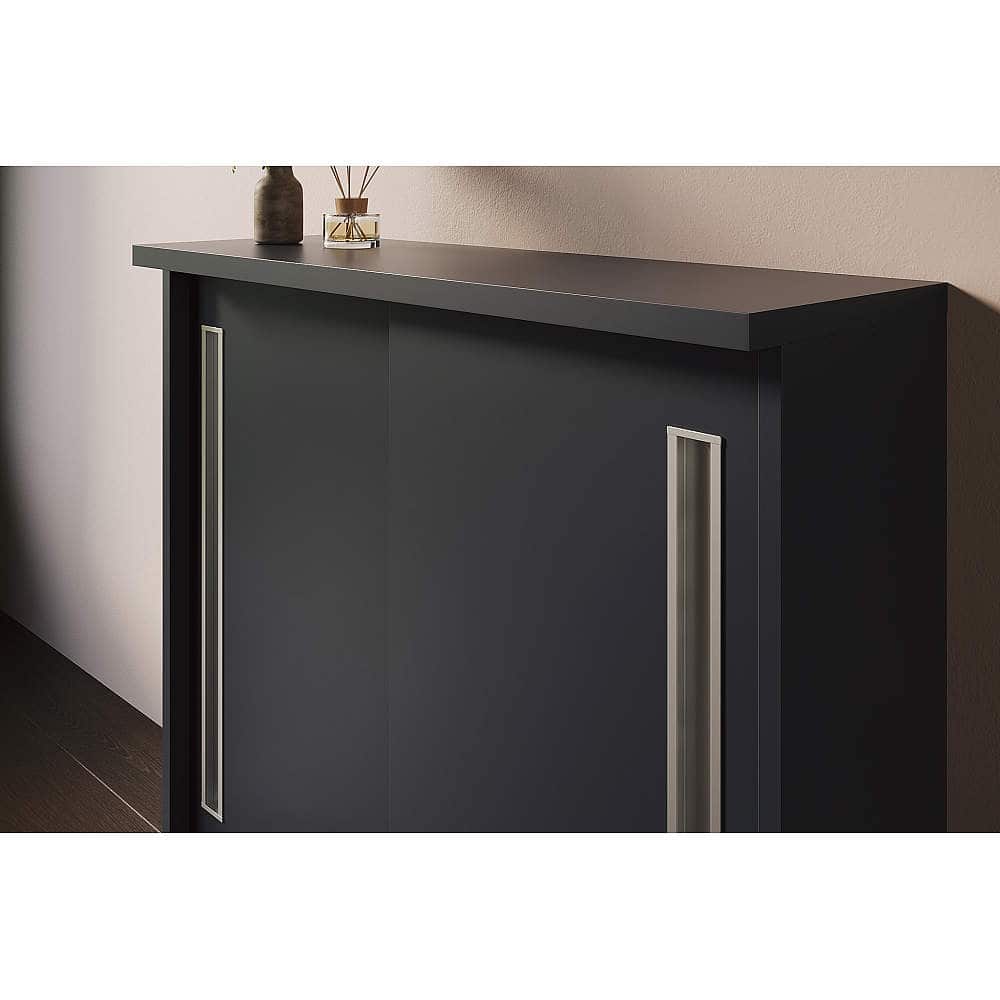

ライン埋込取手
HH-WD型
PAT.P
●シンプルなデザインのハンドルです。
●両側に指掛かりの突起があります。
●両側に指掛かりの突起があります。
保持力試験実施
- 仕様
- ●締付トルク：1.5N・m
- 付属品
- ●十字穴付トラス小ねじM4×10（ステンレス鋼）※木製扉の場合に使用
- 別売品
- ●板金用ブラケット HH-W-B（十字穴付トラス小ねじ M4×8付属）
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
8件
／8件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
8件
8件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
8件
／8件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | ピッチ | 取付部深さT | 耐荷重N | 耐荷重kgf | 長さL | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
HH-WD-150BL | カート |
￥3,300/ヶ
(￥3,630/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | ブラック | 96 | 19 | 160 | 16 | 150 | 100-053-899 | − | − | 4510932222983 |
|
|
HH-WD-150ST | カート |
￥3,300/ヶ
(￥3,630/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス調 | 96 | 19 | 160 | 16 | 150 | 100-053-900 | − | − | 4510932222990 |
|
|
HH-WD-300BL | カート |
￥4,300/ヶ
(￥4,730/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 192 | 19 | 160 | 16 | 300 | 100-053-901 | − | − | 4510932223003 |
|
|
HH-WD-300ST | カート |
￥4,300/ヶ
(￥4,730/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス調 | 192 | 19 | 160 | 16 | 300 | 100-053-902 | − | − | 4510932223010 |
|
|
HH-WD-600BL | カート |
￥5,400/ヶ
(￥5,940/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 480 | 19 | 160 | 16 | 600 | 100-053-903 | − | − | 4510932223027 |
|
|
HH-WD-600ST | カート |
￥5,400/ヶ
(￥5,940/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス調 | 480 | 19 | 160 | 16 | 600 | 100-053-904 | − | − | 4510932223034 |
|
|
HH-WD-1800BL | カート |
￥8,600/ヶ
(￥9,460/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 1728 | 19 | 160 | 16 | 1800 | 100-053-905 | − | − | 4510932223041 |
|
|
HH-WD-1800ST | カート |
￥8,600/ヶ
(￥9,460/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス調 | 1728 | 19 | 160 | 16 | 1800 | 100-053-906 | − | − | 4510932223058 |
右にスライドするとさらに情報が見られます
板金用ブラケット 別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HH-W-B
品番
3Dビュー
|
HH-W-B |
カート
|
￥420/ヶ
(￥462/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 100-051-223 | − | − | 4510932217422 |
右にスライドするとさらに情報が見られます
ご注意
●板金に取り付ける場合は、別売品の板金用ブラケット HH-W-Bをご使用ください。
