ステンレス 面付片折ハンドル
HKM型
PAT

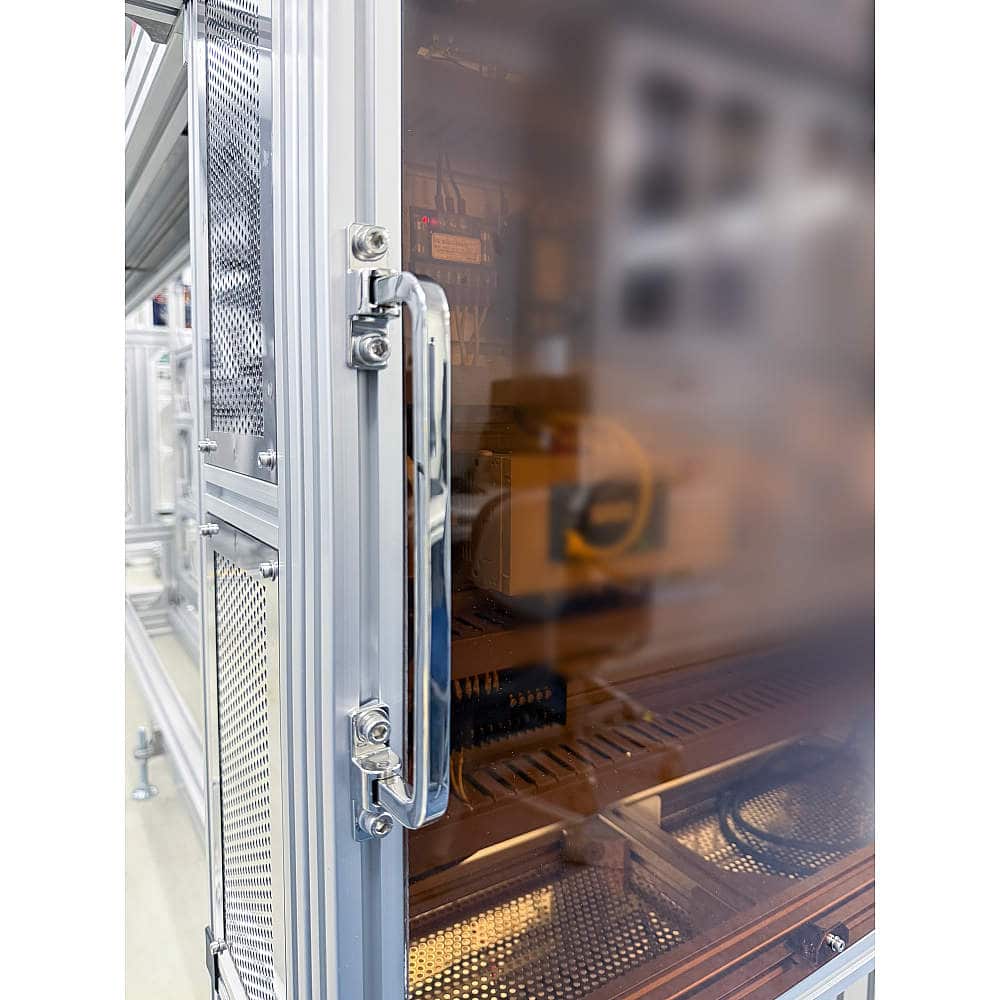

●握り部が90°折れ、使わない時は倒せるハンドルです。
●ハンドルを倒す時と起こす時にクリック感（仮保持機能）があります。
●アルミフレーム取付ができます。
●ハンドルを倒す時と起こす時にクリック感（仮保持機能）があります。
●アルミフレーム取付ができます。
耐荷重試験実施
- 用途
- ●各種機器の収納ハンドルなど
- 推奨ねじ
- ●M6ねじ
- #キーワード
- #フォールディング取手
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | ピッチ | 耐荷重N | 耐荷重kgf | 長さL | 高さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HKM-120
品番
3Dビュー
|
HKM-120 | カート |
￥4,450/ヶ
(￥4,895/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 120 | 490 | 50 | 172 | 52 | 100-047-045 | − | − | 4510932216845 |
|
HKM-150
品番
3Dビュー
|
HKM-150 | カート |
￥4,550/ヶ
(￥5,005/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 150 | 490 | 50 | 202 | 52 | 100-047-046 | − | − | 4510932216852 |
|
HKM-180
品番
3Dビュー
|
HKM-180 | カート |
￥4,650/ヶ
(￥5,115/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 180 | 490 | 50 | 232 | 52 | 100-047-047 | − | − | 4510932216869 |
右にスライドするとさらに情報が見られます
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HKM-120 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,450/ヶ (￥4,895/ヶ) | − | 100-047-045 |
| HKM-150 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,550/ヶ (￥5,005/ヶ) | − | 100-047-046 |
| HKM-180 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,650/ヶ (￥5,115/ヶ) | − | 100-047-047 |
