ITALIANA

隠し棚受

IT7020-K型
固定タイプ 上下・左右・角度調整機能付 
●金物のまったく見えない棚が制作できる棚受金具です。
●IT7020型の固定タイプで、棚受を棚板に固定できます。
●IT7020-K200とIT7020-K400が新しく加わりました。
仕様

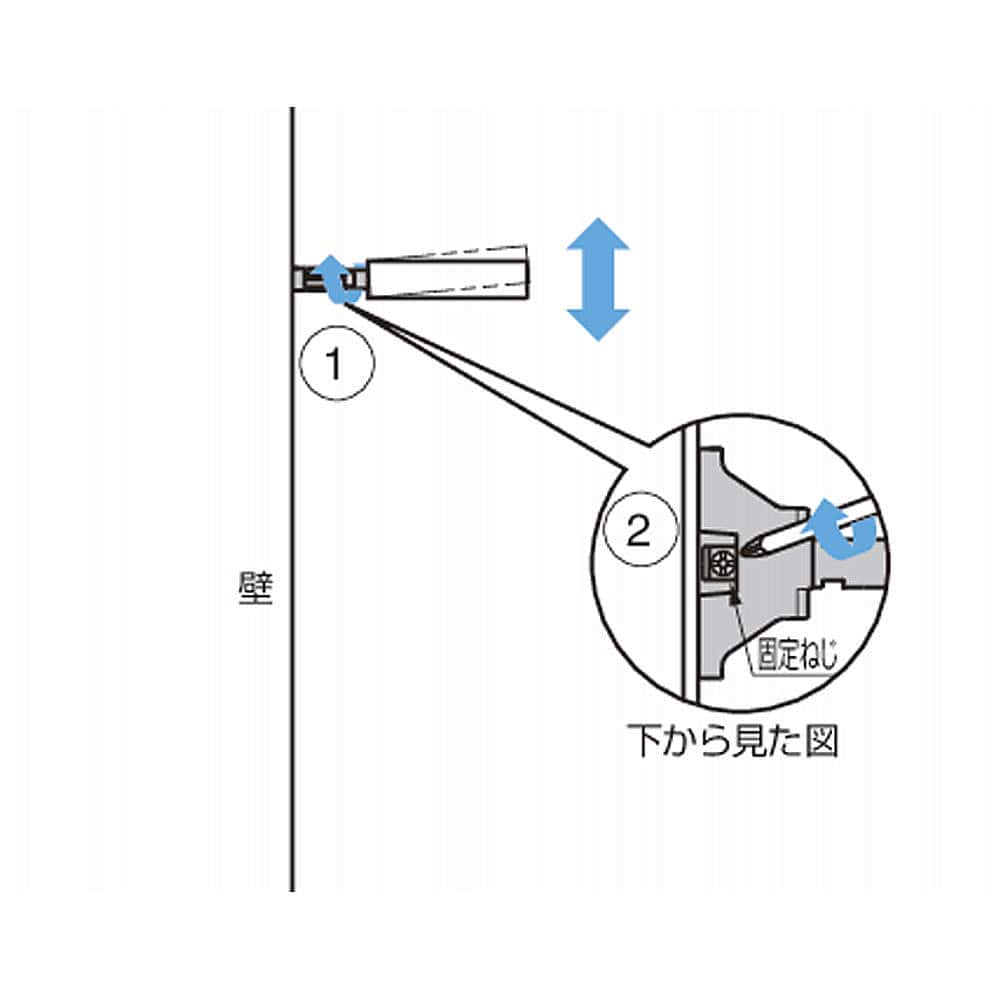

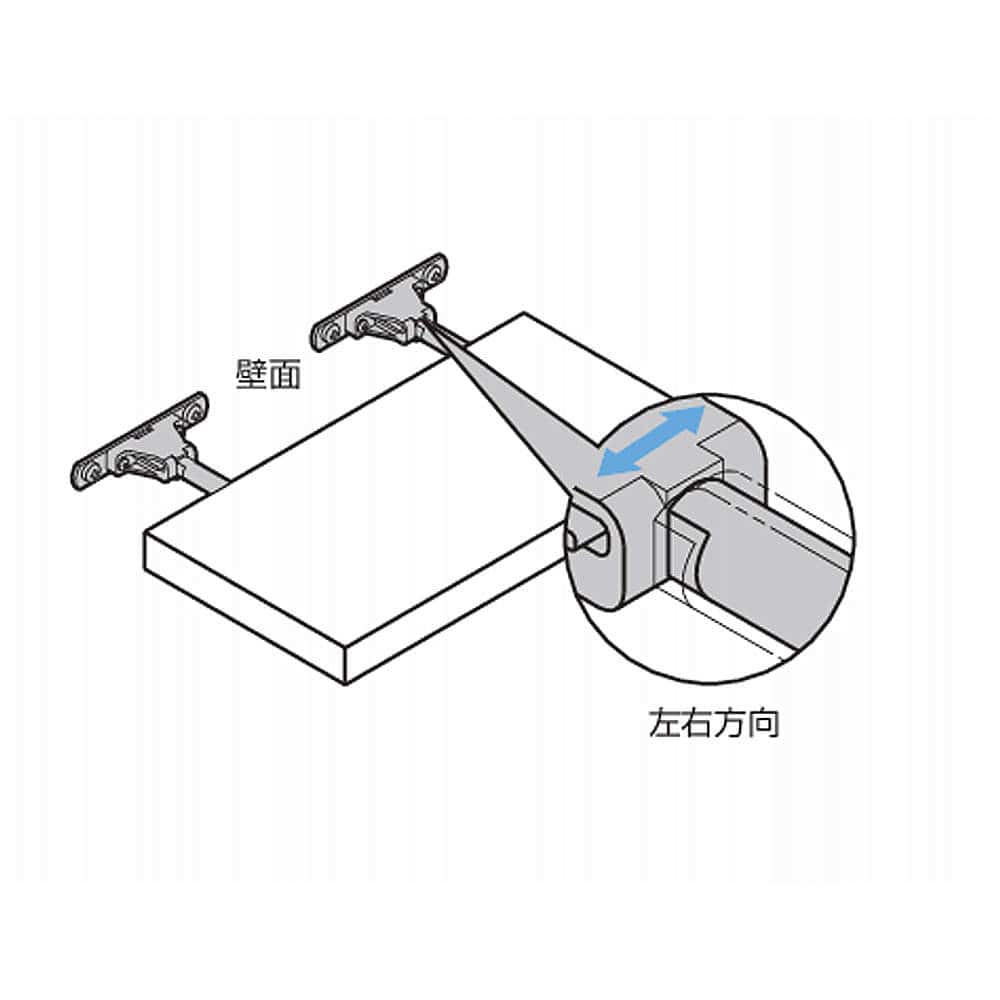

●上下・左右・角度調整機能付
付属品
●十字穴付なべ小ねじM5×12
オプション品
●カバーキャップ(2色)
スガツネ工業はITALIANA FERRAMENTA(イタリアーナ)社の日本総代理店です。
#キーワード
#インロー、ウォールシェルフ、ラック、壁面収納、飾り棚、シンクス(SHINX)加工機用データ対応、棚受サポート、ホマッグ(HOMAG)woodWOP対応
3
3件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

3
3件中
絞り込み
対象
製品
3

現在の絞込条件

形状
耐荷重kgf(1ヶ使用時)
以上
 〜
以下
受部奥行(mm) 説明
材料
特長
価格
以上
 〜
以下
CAD
RoHS2対応
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体【本体】

絞り込み検索結果
3
3件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 受部奥行 耐荷重N 耐荷重kgf 注文コード 旧注文コード 新注文コード JANコード
品番IT7020-K200
IT7020-K200 カート
¥2,935/セット (¥3,229/セット)
ログイン後
表示
70 7.1 120-044-563
品番IT7020-K300
IT7020-K300 カート
¥3,075/セット (¥3,383/セット)
ログイン後
表示
101〜200mm 100 10.2 120-040-858
品番IT7020-K400
IT7020-K400 カート
¥3,945/セット (¥4,340/セット)
ログイン後
表示
210 21.4 120-044-564

右にスライドするとさらに情報が見られます

オプション【カバーキャップ】オプション品

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番IT2301-0010EA(B)
IT2301-0010EA(B) カート
¥12/本 (¥13/本)
ログイン後
表示
120-040-980 4510932197199
品番IT2301-0010AB(W)
IT2301-0010AB(W) カート
¥12/本 (¥13/本)
ログイン後
表示
120-040-981 4510932197205

右にスライドするとさらに情報が見られます

板厚32mm以上の場合に併用できます。

ご注意

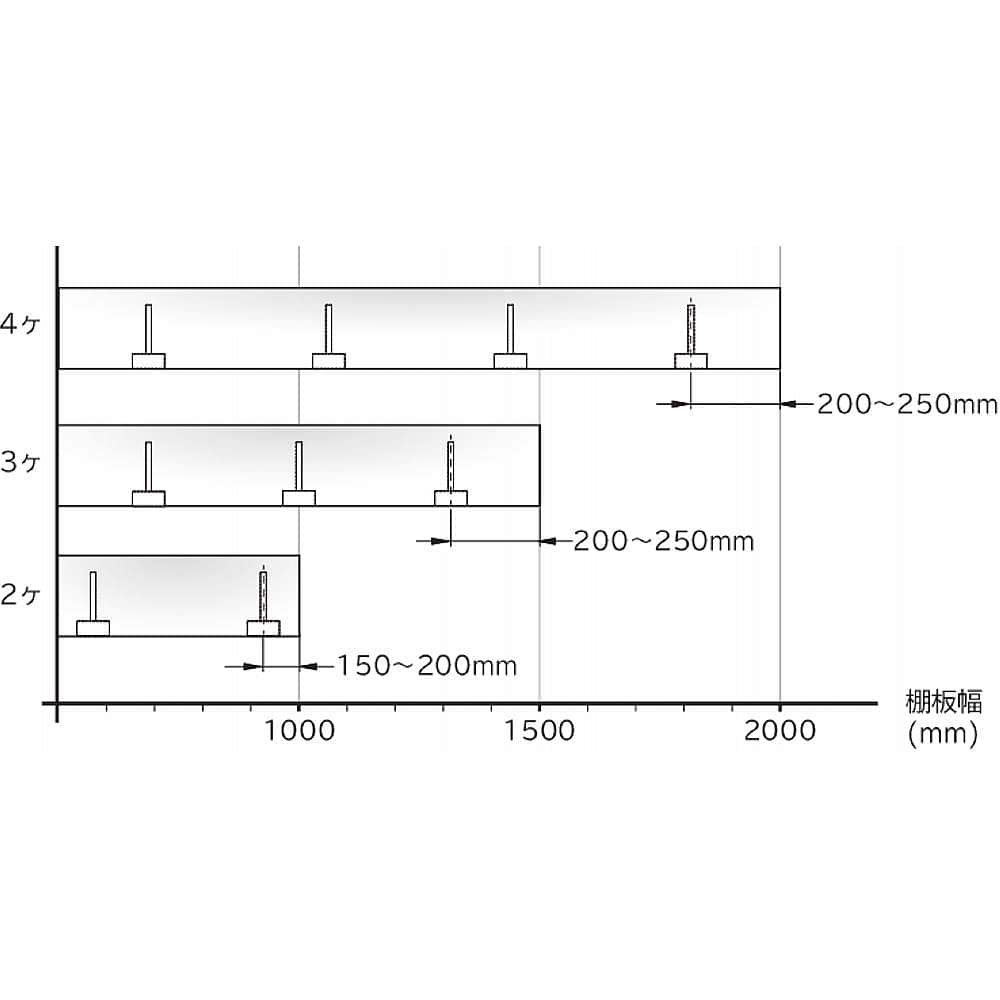

●下表の耐荷重は、棚受取付面から重心までの距離が100 mmの場合の数値です(棚板の荷重も含む)。

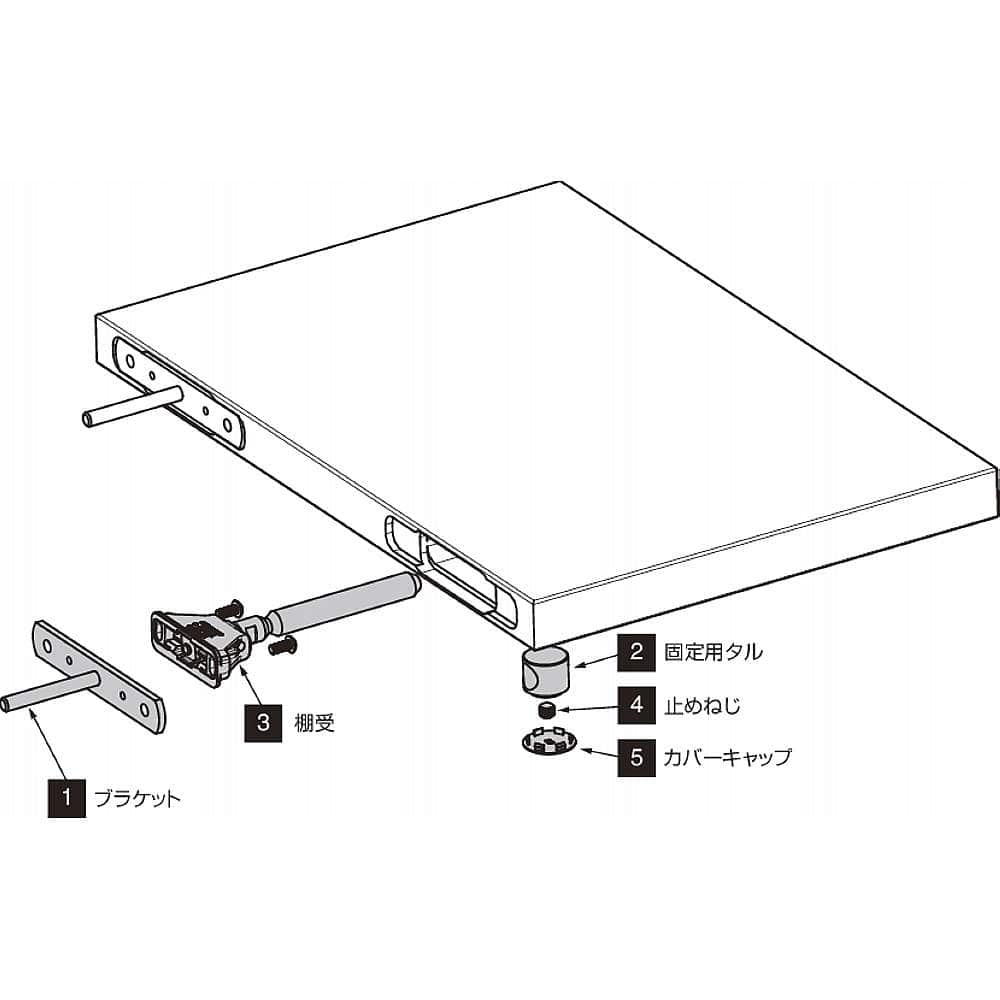

●棚受とブラケットはセットになっています。合わせてご使用ください。
●取り付ける壁面は、硬い木材など強度のある材料をご使用の上、固定ねじはしっかりと締めてください。本体が脱落する恐れがあります。
●支持ピンの先端側を0.5〜1°程度迫り上げてから棚を取り付けてください。

●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D その他
シンクス加工機用データ DXF
DWG
STEP
X_T
IGES
SAT
ZIP
ホマッグwoodWOP用データ
DXF
DWG
STEP
X_T
IGES
SAT
ZIP

右にスライドするとさらに情報が見られます

品番CAD・その他データダウンロード

本体【本体】

絞り込み検索結果
3
3件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
IT7020-K200 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,935/セット (¥3,229/セット) 120-044-563
IT7020-K300 DXF DWG STEP X_T IGES SAT 3D PDF ¥3,075/セット (¥3,383/セット) 120-040-858
IT7020-K400 DXF DWG STEP X_T IGES SAT 3D PDF ¥3,945/セット (¥4,340/セット) 120-044-564

右にスライドするとさらに情報が見られます

オプション【カバーキャップ】オプション品

品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
IT2301-0010EA(B) DXF DWG STEP X_T IGES SAT 3D PDF ¥12/本 (¥13/本) 120-040-980
IT2301-0010AB(W) DXF DWG STEP X_T IGES SAT 3D PDF ¥12/本 (¥13/本) 120-040-981

右にスライドするとさらに情報が見られます
