写真は別売のマウンティングプレートとの組み合わせです。
３Dビュー
拡大したり、ぐるぐる回したり製品外形をご確認いただけます。
表示中の製品品番
表示中の製品品番
J95-24/0T
閉時
品番
- J95-24/0T
- J95-C24/0T
- J95-24-0T BN
- J95-C24-0T BN
- J95-24/C24_0T+J95-P6T
表示3Dビュー選択
読み込みに時間がかかる場合がございます。データが表示されるまでしばらくお待ちください。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
重量用ワンタッチスライド丁番
J95
93°開き/インセット PAT
- 弊社4万回開閉試験クリア
モーションデザインテック製品
- 仕様
- ●扉の三次元調整機能（前後＋1.5mm、−2.5mm、上下±3mm、かぶせ〔左右〕＋0mm、−4mm）
- 別売品
- ●マウンティングプレート（取付座金） J95-P6T
●ガラス扉用フェイスプレート GH-J95FP型
●丸皿タッピンねじ 5×18
- オプション品
- ●本体カバー J95SC-0型
●座金カバー J95ZC型
-
-
- 特長
- #キーワード
- #シンクス（SHINX）加工機用データ対応 #ホマッグ（HOMAG）woodWOP対応 #PYTHA（パイタ・ピタ）対応 #ビエッセ（BIESSE）B_SOLID対応
4件
／4件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
4件
4件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
4件
／4件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 付加機能 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
J95-24/0T
閉時
品番
3Dビュー
|
J95-24/0T | カート |
￥2,310/ヶ
(￥2,541/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | シルバー | キャッチなし | 160-033-660 | − | − | 4510932168465 |
|
J95-C24/0T
閉時
品番
3Dビュー
|
J95-C24/0T |
カート
|
￥2,310/ヶ
(￥2,541/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | シルバー | キャッチ付 | 160-033-659 | − | − | 4510932168489 |
|
J95-24-0T BN
閉時
品番
3Dビュー
|
J95-24-0T BN | カート |
￥3,080/ヶ
(￥3,388/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | キャッチなし | 160-034-921 | − | − | 4510932184762 |
|
J95-C24-0T BN
閉時
品番
3Dビュー
|
J95-C24-0T BN | カート |
￥3,080/ヶ
(￥3,388/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | キャッチ付 | 160-034-918 | − | − | 4510932184731 |
右にスライドするとさらに情報が見られます
取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
ご注意
●扉開時に奥側に入りこみます（軌跡図にてご確認ください）。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | ||||
|---|---|---|---|---|---|---|---|
| 軌跡図 | DXF | DWG | STEP |
X_T |
IGES |
SAT |
ZIP |
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ホマッグwoodWOP用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| PYTHA（パイタ）用データ （CAD/CAMソフト） | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ビエッセ B_SOLID用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
絞り込み検索結果
4件
／4件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| J95-24/0T | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,310/ヶ (￥2,541/ヶ) | − | 160-033-660 |
| J95-C24/0T | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,310/ヶ (￥2,541/ヶ) | − | 160-033-659 |
| J95-24-0T BN | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,080/ヶ (￥3,388/ヶ) | − | 160-034-921 |
| J95-C24-0T BN | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,080/ヶ (￥3,388/ヶ) | − | 160-034-918 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
設計支援・選定ツール
-
SHINX リニアモーションNCルーター
- 使用場所：
- SHINX リニアモーションNCルーター
-
SHINX リニアモーションNCルーター
- 使用場所：
- SHINX リニアモーションNCルーター
-

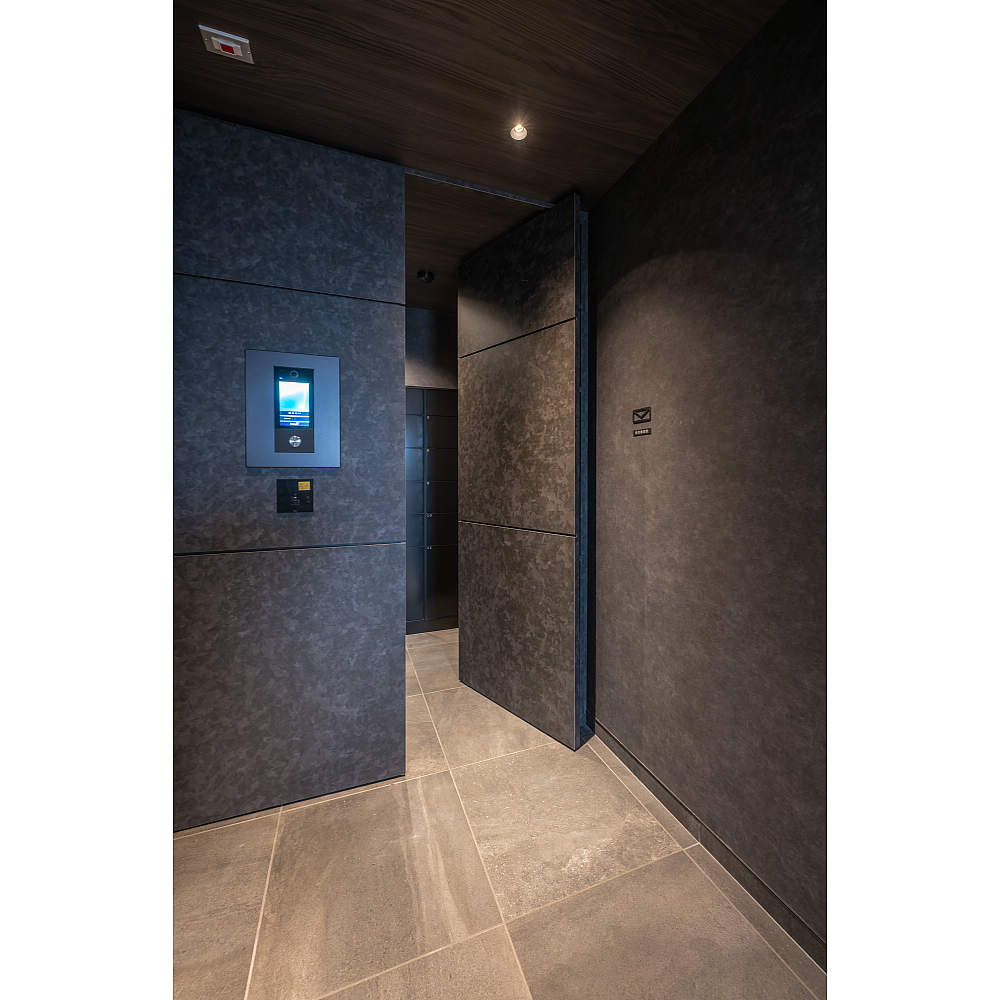

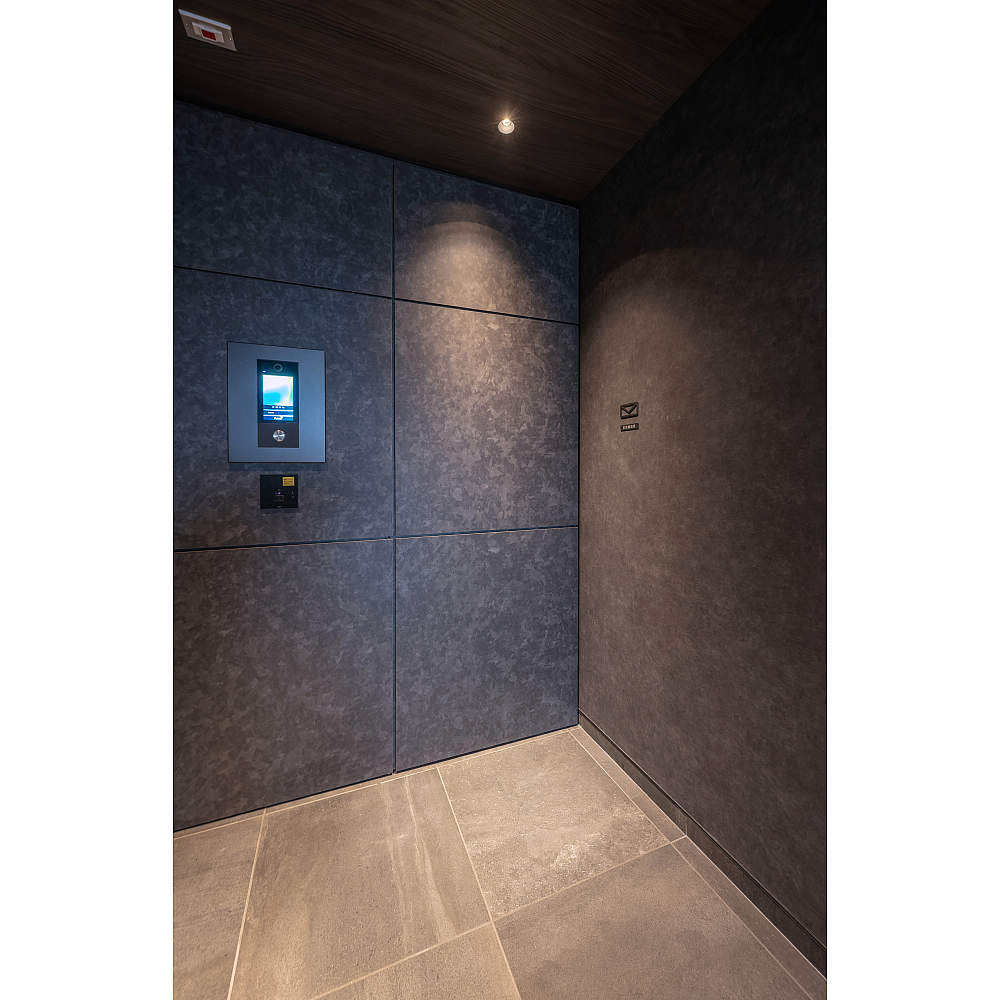

オフィス
- 使用場所：
- オフィス
- 備考：
- 3ヶ3使いで最大40kgの大型扉に対応できるため、重い扉も少ないスライド丁番で取り付けでき施工スピードアップにつながります。
