特長
●扉を閉めると左右の扉に対してフラットに納まる、かぶせ仕様扉用金物です。

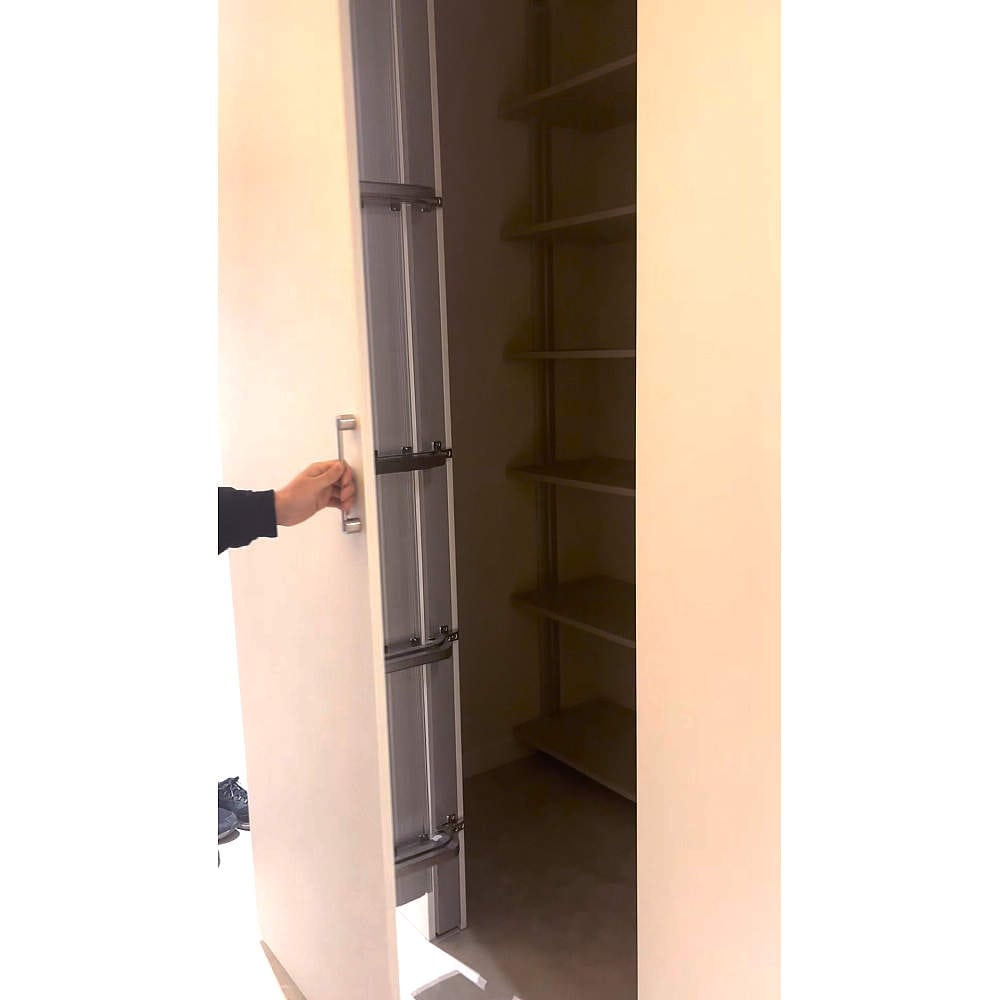

・開く時も開いた後も、扉が邪魔にならない
扉の持ち出しが開き戸に比べて小さいため、キャビネット前のスペースが狭い場所でも使用できます。
・フルオープン!内部スペースを有効活用
キャビネットの側板に取り付け、内部スペースが有効に活用できます。
・スムーズな操作感
扉はどの位置から操作してもスムーズに開閉できます。
・ソフトクロージング
閉めるときはダンパーによりゆっくりと静かに閉まります。
・画期的なワンタッチ取付
スライドヒンジ230と同じワンタッチ取付方式を採用しています。また、スライドヒンジ230を使用している扉と簡単に取り替えができます。
・4方向の扉位置調整が可能
上下・左右・前後・平行の4方向に対して調整ができます。
・さまざまなキャビネットに対応
片開き、両開きなどの組み合わせが可能なため、さまざまなキャビネットに対応できます。L型コーナースペースにも有効です。
仕様
●扉幅:550〜650 mm
●扉高さ:600〜2400 mm
●扉厚:15〜24 mm
●扉質量:24 kg以下(扉1枚当り)
●適応かぶせ量:19 mm

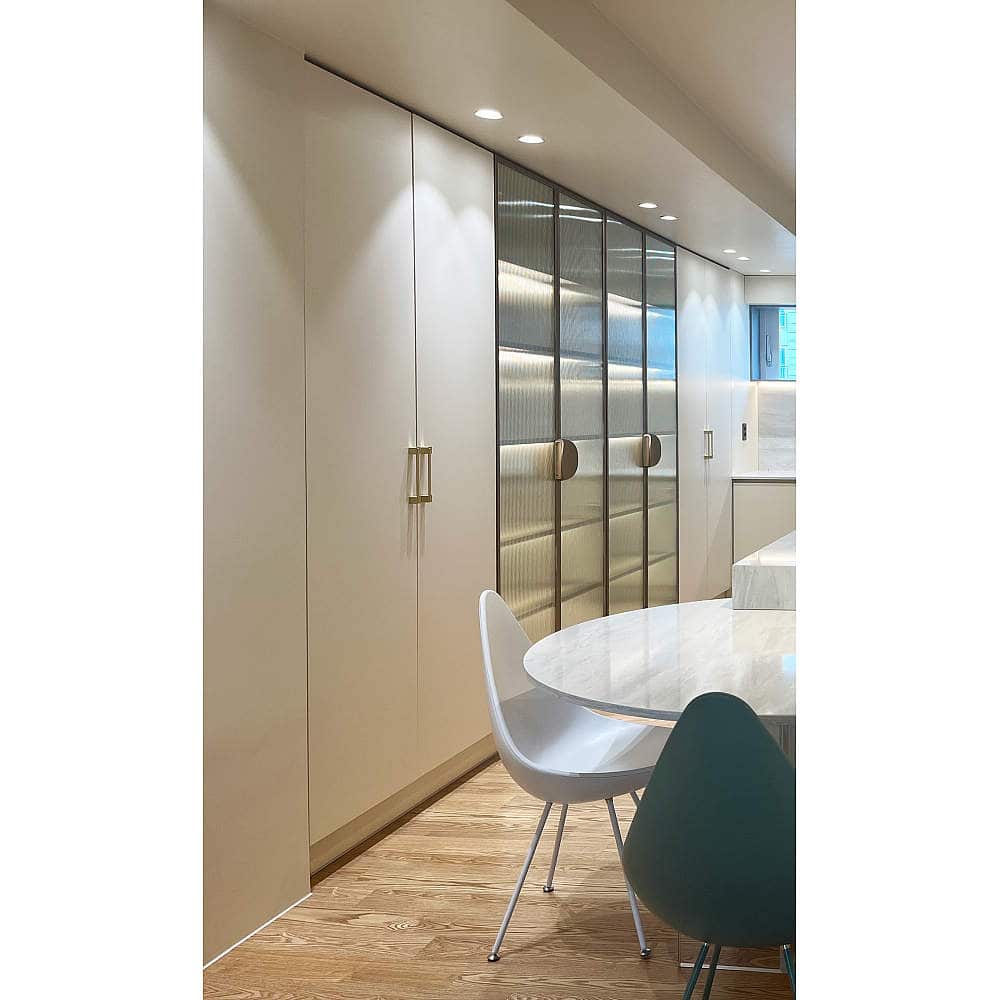

施工例・使用例 施工例・使用例へ
仕様表・購入
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。
部品セット扉1枚当り
絞り込み検索結果 19件 / 全19件中 ※絞り込み解除で、他の品番も表示されます。
画像 | 品番 | 注文 | ¥価格(税抜) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | ¥価格(税込) | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
画像 | LIN-X600S-0912 |
![]() |
¥23,200/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-067 | − | − | ¥25,520/セット | 4510932110945 |
画像 | LIN-X600S-1212 |
![]() |
¥18,690/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-068 | − | − | ¥20,559/セット | 4510932110952 |
画像 | LIN-X600S-1216 |
![]() |
¥24,990/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-069 | − | − | ¥27,489/セット | 4510932110969 |
画像 | LIN-X600S-1512 |
![]() |
¥27,200/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-070 | − | − | ¥29,920/セット | 4510932110976 |
画像 | LIN-X600S-1516 |
![]() |
¥27,200/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-071 | − | − | ¥29,920/セット | 4510932110983 |
画像 | LIN-X600S-1520 |
![]() |
¥33,080/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-072 | − | − | ¥36,388/セット | 4510932110990 |
画像 | LIN-X600S-1812 |
![]() |
¥28,240/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-073 | − | − | ¥31,064/セット | 4510932111003 |
画像 | LIN-X600S-1816 |
![]() |
¥28,240/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-074 | − | − | ¥31,064/セット | 4510932111010 |
画像 | LIN-X600S-1820 |
![]() |
¥34,120/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-075 | − | − | ¥37,532/セット | 4510932111027 |
画像 | LIN-X600S-2112 |
![]() |
¥33,720/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-076 | − | − | ¥37,092/セット | 4510932111034 |
画像 | LIN-X600S-2116 |
![]() |
¥33,720/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-077 | − | − | ¥37,092/セット | 4510932111041 |
画像 | LIN-X600S-2120 |
![]() |
¥39,600/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-078 | − | − | ¥43,560/セット | 4510932111058 |
画像 | LIN-X600S-2124 |
![]() |
¥45,480/セット |
![]() |
− | ※2 | ![]() |
− | − | − | 250-017-079 | − | − | ¥50,028/セット | 4510932111065 |
画像 | LIN-X600S-2412 |
![]() |
¥40,700/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-080 | − | − | ¥44,770/セット | 4510932111072 |
画像 | LIN-X600S-2416 |
![]() |
¥40,700/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-081 | − | − | ¥44,770/セット | 4510932111089 |
画像 | LIN-X600S-2420 |
![]() |
¥40,700/セット |
![]() |
− | ※1 | ![]() |
− | − | − | 250-017-082 | − | − | ¥44,770/セット | 4510932111096 |
画像 | LIN-X600S-2424 |
![]() |
¥46,580/セット |
![]() |
− | ※2 | ![]() |
− | − | − | 250-017-083 | − | − | ¥51,238/セット | 4510932111102 |
画像 | LIN-X600S-0909 |
![]() |
¥16,900/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-492 | − | − | ¥18,590/セット | 4510932111539 |
画像 | LIN-X600S-1824 |
![]() |
¥40,000/セット |
![]() |
− | ※2 | ![]() |
− | − | − | 250-017-493 | − | − | ¥44,000/セット | 4510932111546 |


- ※1は4本吊り仕様です。ヒンジ本体セット(キャッチ・ダンパー無)を取り付ける際は下から2番目にご使用ください。
※2は5本吊り仕様です。ヒンジ本体セット(キャッチ・ダンパー無) を取り付ける際は下から2番目と3番目にご使用ください。
部品セット標準セット 座金類付
絞り込み検索結果 1件 / 全1件中 ※絞り込み解除で、他の品番も表示されます。
画像 | 品番 | 注文 | ¥価格(税抜) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | ¥価格(税込) | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
画像 | LIN-X600 |
![]() |
¥15,600/セット |
![]() |
− | − | ![]() |
− | − | − | 250-017-590 | − | − | ¥17,160/セット | 4510932111584 |


- ●部品セットと座金類を同梱にしたセットです。座金を別途注文する必要がないため便利です。●適応扉サイズは、幅550〜 650mm、高さ600〜 900mm、厚さ15〜 24mmで適応扉質量は9kg以下です。
別売品座金類


セット部品単品
画像 | 品番 | 注文 | ¥価格(税抜) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | ¥価格(税込) | JANコード |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
画像 | LIN-X600ACD |
![]() |
¥6,300/セット |
![]() |
− | − | ![]() |
− | − | − | − | ニッケルめっき | 鋼 | ヒンジ本体セット(キャッチ付・ダンパー付) | 250-016-962 | − | − | ¥6,930/セット | 4510932110853 |
画像 | LIN-X600A |
![]() |
¥5,880/セット |
![]() |
− | − | ![]() |
− | − | − | − | ニッケルめっき | 鋼 | ヒンジ本体セット(キャッチ無・ダンパー無) | 250-016-963 | − | − | ¥6,468/セット | 4510932110860 |
画像 | LIN-X60-L540 |
![]() |
¥3,980/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-964 | − | − | ¥4,378/本 | 4510932110877 |
画像 | LIN-X60-L840 |
![]() |
¥5,770/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-965 | − | − | ¥6,347/本 | 4510932110884 |
画像 | LIN-X60-L1140 |
![]() |
¥7,980/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-966 | − | − | ¥8,778/本 | 4510932110891 |
画像 | LIN-X60-L1440 |
![]() |
¥9,020/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-967 | − | − | ¥9,922/本 | 4510932110907 |
画像 | LIN-X60-L1740 |
![]() |
¥14,500/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-968 | − | − | ¥15,950/本 | 4510932110914 |
画像 | LIN-X60-L2040 |
![]() |
¥15,600/本 |
![]() |
− | − | ![]() |
− | − | − | − | アルマイト処理 | アルミニウム合金 | 連結ロッド | 250-016-969 | − | − | ¥17,160/本 | 4510932110921 |
画像 | LIN-X60C |
![]() |
¥160/ヶ |
![]() |
− | − | ![]() |
− | − | − | グレー | − | ポリアセタール(POM) | ロッドカバー | 250-016-970 | − | − | ¥176/ヶ | 4510932110938 |


CADダウンロード
部品セット扉1枚当り
絞り込み検索結果 19件 / 全19件中 ※絞り込み解除で、他の品番も表示されます。
品番 | 2D | 3D | 環境対応(RoHS) | ¥価格(税抜) | 販売情報 | 注文コード | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LIN-X600S-0912 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥23,200/セット | − | 250-017-067 |
LIN-X600S-1212 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥18,690/セット | − | 250-017-068 |
LIN-X600S-1216 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥24,990/セット | − | 250-017-069 |
LIN-X600S-1512 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥27,200/セット | − | 250-017-070 |
LIN-X600S-1516 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥27,200/セット | − | 250-017-071 |
LIN-X600S-1520 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥33,080/セット | − | 250-017-072 |
LIN-X600S-1812 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥28,240/セット | − | 250-017-073 |
LIN-X600S-1816 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥28,240/セット | − | 250-017-074 |
LIN-X600S-1820 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥34,120/セット | − | 250-017-075 |
LIN-X600S-2112 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥33,720/セット | − | 250-017-076 |
LIN-X600S-2116 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥33,720/セット | − | 250-017-077 |
LIN-X600S-2120 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥39,600/セット | − | 250-017-078 |
LIN-X600S-2124 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥45,480/セット | − | 250-017-079 |
LIN-X600S-2412 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥40,700/セット | − | 250-017-080 |
LIN-X600S-2416 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥40,700/セット | − | 250-017-081 |
LIN-X600S-2420 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥40,700/セット | − | 250-017-082 |
LIN-X600S-2424 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥46,580/セット | − | 250-017-083 |
LIN-X600S-0909 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥16,900/セット | − | 250-017-492 |
LIN-X600S-1824 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥40,000/セット | − | 250-017-493 |


部品セット標準セット 座金類付
絞り込み検索結果 1件 / 全1件中 ※絞り込み解除で、他の品番も表示されます。


別売品座金類


セット部品単品
品番 | 2D | 3D | 環境対応(RoHS) | ¥価格(税抜) | 販売情報 | 注文コード | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LIN-X600ACD |
DXF | DWG | SAT |
IGES |
X_T |
STEP |
IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥6,300/セット | − | 250-016-962 |
LIN-X600A |
DXF | DWG | SAT |
IGES |
X_T |
STEP |
IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥5,880/セット | − | 250-016-963 |
LIN-X60-L540 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥3,980/本 | − | 250-016-964 |
LIN-X60-L840 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥5,770/本 | − | 250-016-965 |
LIN-X60-L1140 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥7,980/本 | − | 250-016-966 |
LIN-X60-L1440 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥9,020/本 | − | 250-016-967 |
LIN-X60-L1740 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥14,500/本 | − | 250-016-968 |
LIN-X60-L2040 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥15,600/本 | − | 250-016-969 |
LIN-X60C |
DXF | DWG | SAT |
IGES |
X_T |
STEP |
IES |
予備2 |
予備3 |
予備4 |
予備5 |
![]() |
¥160/ヶ | − | 250-016-970 |


- ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
取説
Instruction Manual (English) | 0462-1_LIN-X600_E_100330.pdf(629.36KB) | |
取扱説明書(日本語) | 0461-1_linx600.pdf(784.59KB) |
