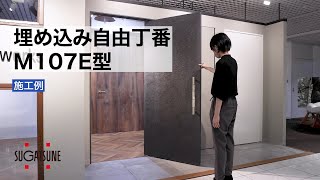

埋め込み自由丁番

M107E型
ダンパー搭載/木扉用
●扉に埋め込むためヒンジが目立たずすっきり見えます。
●床にベースプレートを使用することで面付でき、スピーディーに施工できます。
●上部ヒンジで扉を閉める際の速度調整ができます。六角棒スパナ(呼び5)で操作してください。
  • 10万回開閉試験クリア
仕様
●使用温度:−5℃〜40℃
用途
●屋内
推奨ねじ
●上部ヒンジ:皿タッピンねじ呼び6(2本)、皿木ねじ呼び5.8(2本)、皿小ねじM6(2本)
●下部ヒンジ:皿タッピンねじ呼び4(4本)、皿木ねじ呼び4.1(4本)、皿小ねじM4(4本)
 ベースプレート:皿タッピンねじ呼び4.5(2本)、皿木ねじ呼び4.5(2本)、皿小ねじM4(2本)
#キーワード
#ピボットヒンジ #ピボット丁番 #フロアヒンジ
2
2件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

2
2件中
絞り込み
対象
製品
2

現在の絞込条件

扉材質
RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ
  • 施工例・採用事例
  • 取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
2
2件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
M107E42-47 カート
¥22,600/ヶ (¥24,860/ヶ)
ログイン後
表示
170-053-336 4510932227254
M107E40 カート
¥40,500/ヶ (¥44,550/ヶ)
ログイン後
表示
170-053-335 4510932227247

右にスライドするとさらに情報が見られます

ご注意

●アンカー用ドリル(径8、10mm)をお客様にて別途ご用意ください。
●壁と扉のクリアランスは10mmになるため指挟みにご注意ください。

●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

品番CAD・その他データダウンロード

本体

絞り込み検索結果
2
2件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税込) 販売情報 注文コード
M107E42-47 DXF DWG STEP X_T IGES SAT 3D PDF ¥22,600/ヶ (¥24,860/ヶ) 170-053-336
M107E40 DXF DWG STEP X_T IGES SAT 3D PDF ¥40,500/ヶ (¥44,550/ヶ) 170-053-335

右にスライドするとさらに情報が見られます

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。

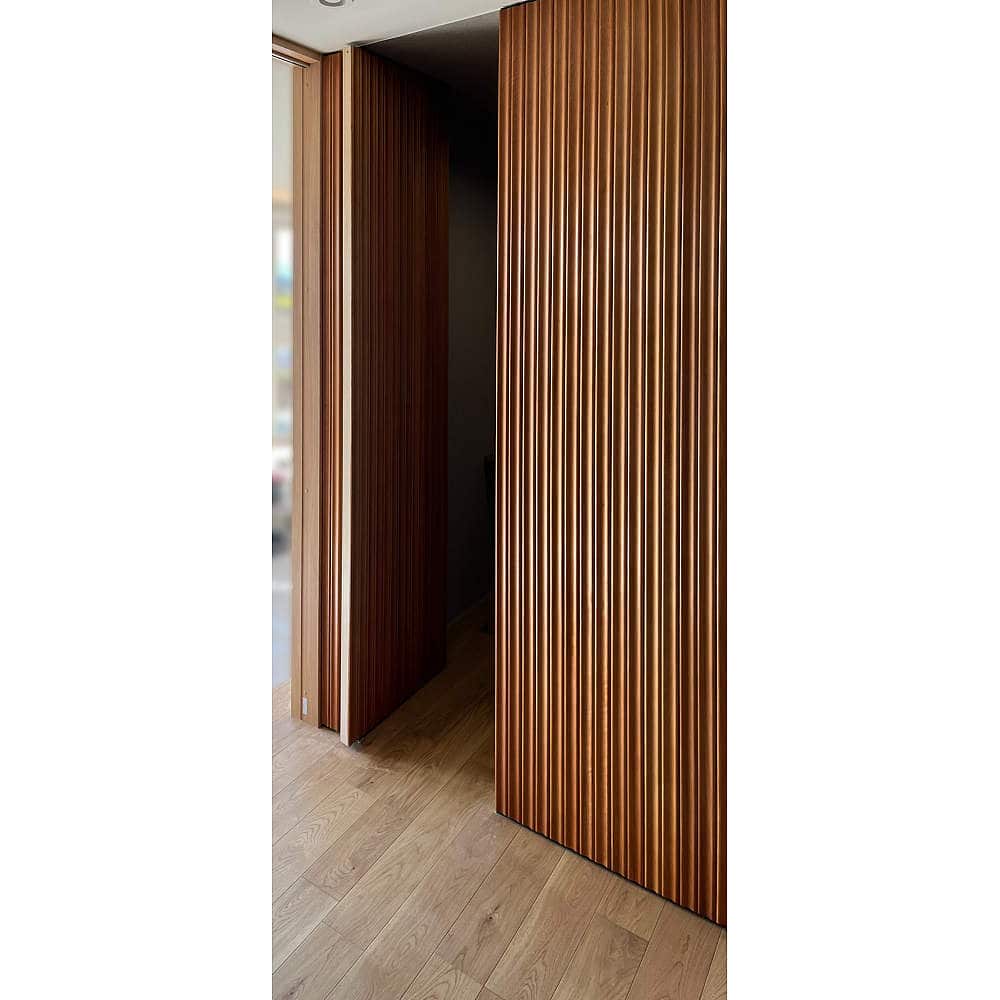

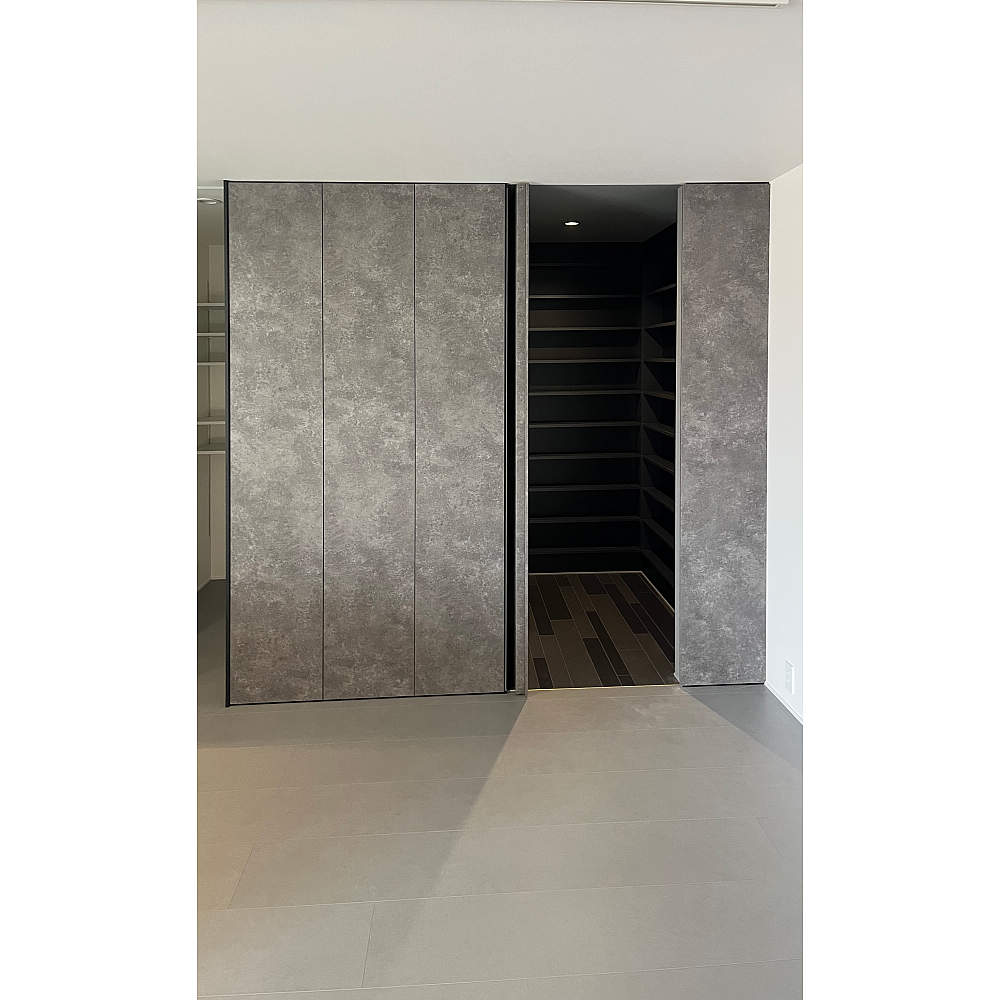

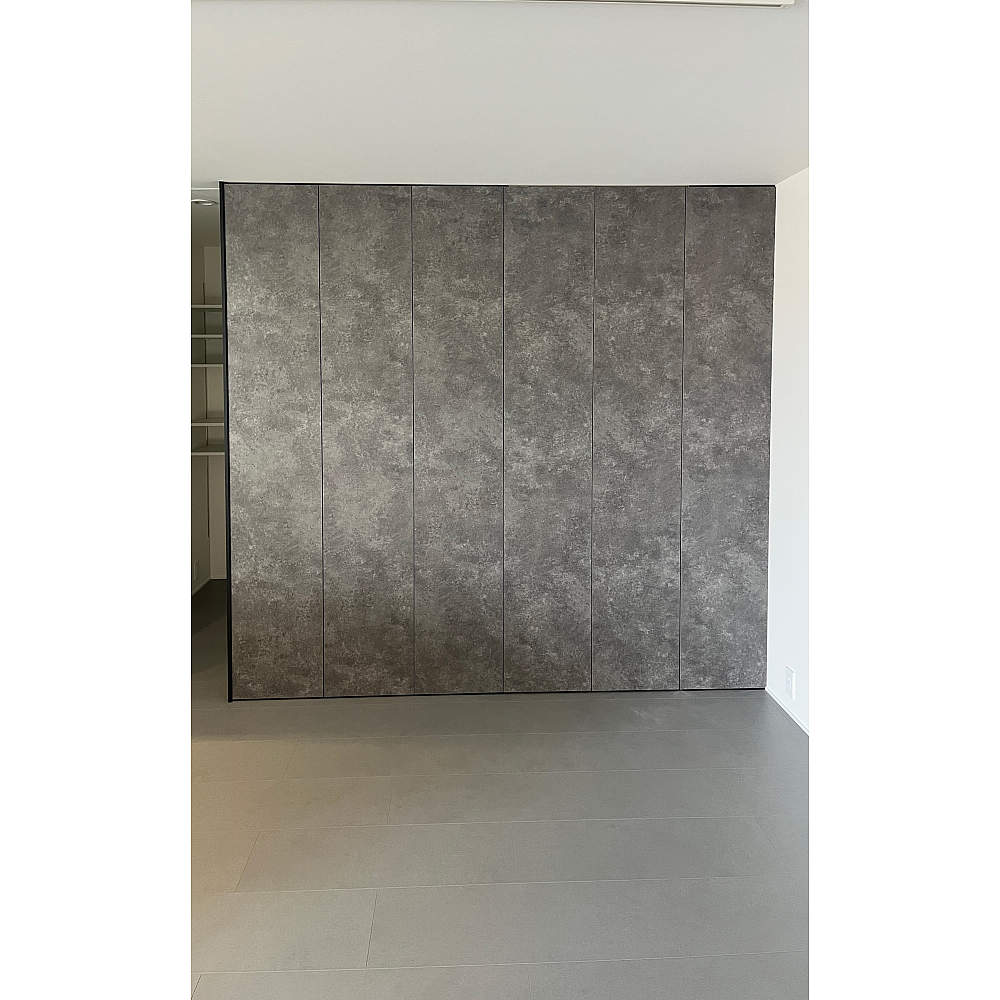

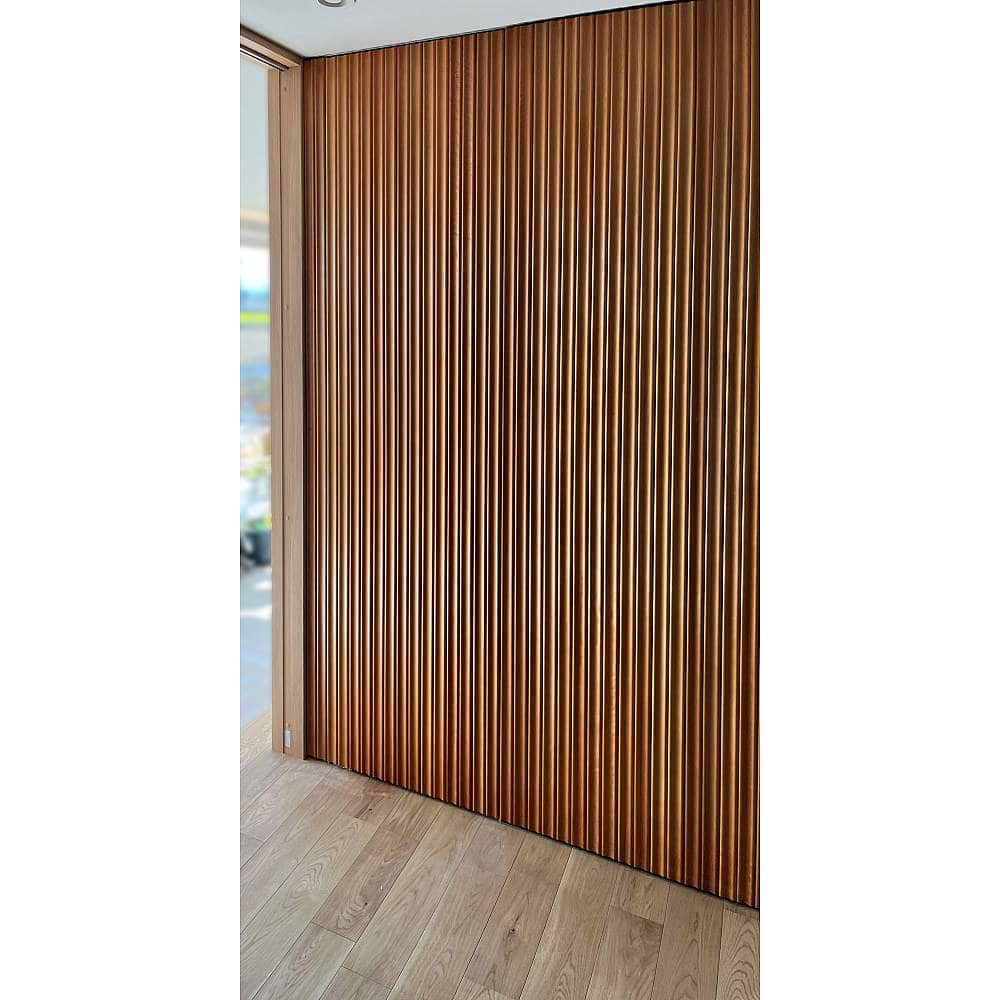

  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
  • Woodworks OZONEショールーム
    使用場所:
    Woodworks OZONEショールーム
    備考:
    隠し丁番・重量用引戸金物を採用いただきました。丁番の軸が出っ張らず閉時に見えないため、扉の美しさをそのまま活かすことができます。
