マルチローラーリニアガイドレール
MLGX32型
中荷重用 PAT
●当社独自の「デュアルX構造」により、水平・垂直どちらの荷重を受けても動きが滑らかです。

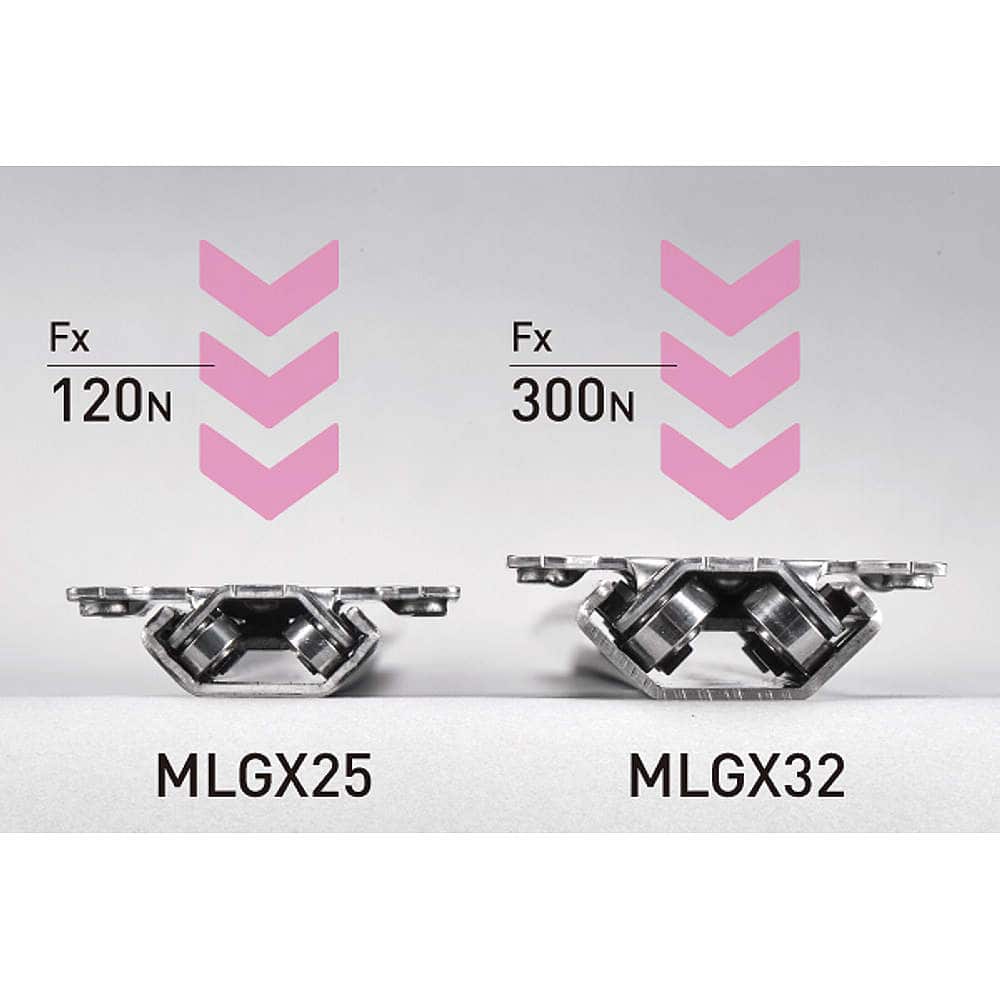

●作動荷重が、水平・垂直共に300Nまで対応した中荷重用です。
●ボールクリープ現象がないためモーター駆動と併用が可能です。
●モーメントを受けても軽い作動力で安定した動きを実現します。
●キャリッジは、ガタつきの少ない予圧タイプです。
●作動荷重が、水平・垂直共に300Nまで対応した中荷重用です。
●ボールクリープ現象がないためモーター駆動と併用が可能です。
●モーメントを受けても軽い作動力で安定した動きを実現します。
●キャリッジは、ガタつきの少ない予圧タイプです。
モーションデザインテック製品
- 用途
- ●自動機、医療機器、分析装置、工作機械など
- #キーワード
- #スライド #中精度 #精度不要 #スムーズ #カッティングマシーン #アクチュエータ #直動 #搬送 #軽量搬送機器 #直動ガイド #小型 #簡易 #コスト削減 #取付効率アップ #直動部品
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
8件
／8件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
8件
8件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
マルチローラーリニアガイド レール MLGX32型 中荷重用
- [その他]
- ●レールにはグリースが塗布されています。追加で塗布する場合にはリチウム石けん系グリースを使用してください。
- [推奨ねじ]
- ●六角穴付ボタンボルトM4（頭部径:φ7.6mm以下、頭部高さ:2.2mm以下）
●なべ小ねじM4
絞り込み検索結果
7件
／7件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | レール長さ | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX32-200S
品番
3Dビュー
|
MLGX32-200S | カート |
￥2,350
(￥2,585)
|
ログイン後 表示 |
− | − |  |
− | − | − | 200 | ステンレス鋼（SUS304） | 190-057-527 | − | − | 4510932232203 |
|
MLGX32-300S
品番
3Dビュー
|
MLGX32-300S | カート |
￥2,880
(￥3,168)
|
ログイン後 表示 |
− | − | |
− | − | − | 300 | ステンレス鋼（SUS304） | 190-057-528 | − | − | 4510932232210 |
|
MLGX32-400S
品番
3Dビュー
|
MLGX32-400S | カート |
￥3,390
(￥3,729)
|
ログイン後 表示 |
− | − | |
− | − | − | 400 | ステンレス鋼（SUS304） | 190-057-529 | − | − | 4510932232227 |
|
MLGX32-600S
品番
3Dビュー
|
MLGX32-600S | カート |
￥4,250
(￥4,675)
|
ログイン後 表示 |
− | − | |
− | − | − | 600 | ステンレス鋼（SUS304） | 190-057-530 | − | − | 4510932232234 |
|
MLGX32-800S
品番
3Dビュー
|
MLGX32-800S | カート |
￥5,640
(￥6,204)
|
ログイン後 表示 |
− | − | |
− | − | − | 800 | ステンレス鋼（SUS304） | 190-057-531 | − | − | 4510932232241 |
|
MLGX32-1000S
品番
3Dビュー
|
MLGX32-1000S | カート |
￥7,030
(￥7,733)
|
ログイン後 表示 |
− | − | |
− | − | − | 1000 | ステンレス鋼（SUS304） | 190-057-532 | − | − | 4510932232258 |
|
MLGX32-1200S
品番
3Dビュー
|
MLGX32-1200S | カート |
￥8,490
(￥9,339)
|
ログイン後 表示 |
− | − | |
− | − | − | 1200 | ステンレス鋼（SUS304） | 190-057-533 | − | − | 4510932232265 |
右にスライドするとさらに情報が見られます

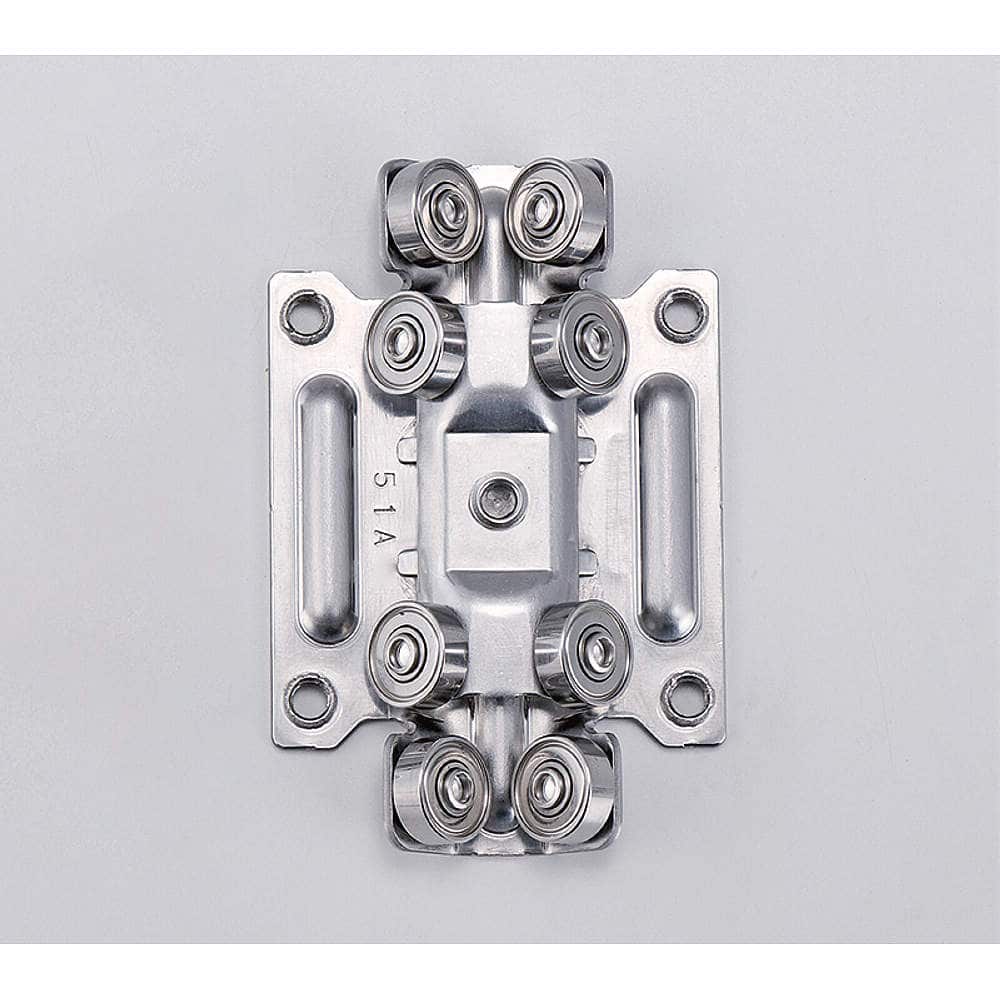

マルチローラーリニアガイド キャリッジ MLGX-32C-8 中荷重用
●ガタつきの少ない予圧タイプです。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX-32C-8
品番
3Dビュー
|
MLGX-32C-8 | カート |
￥3,660
(￥4,026)
|
ログイン後 表示 |
− | − | |
− | − | − | 190-057-526 | − | − | 4510932232197 |
右にスライドするとさらに情報が見られます
●鋼製のローラーを使用しています。開封後の高温、多湿の環境での保管時には錆びにご注意ください。
マルチローラーリニアガイド エンドキャップ MLGX32-EC
●キャリッジの落下を防止します。
●レール端面のエッジをガードします。
●レール端面のエッジをガードします。
- [推奨ねじ]
- ●六角穴付ボタンボルトM4、またはなべ小ねじM4（ワッシャ 外径φ8、厚み0.8を併用）
- [注意]
- ●本品はキャリッジの衝突、衝撃を止めるためのストッパーではありません。
●本品を取り付けすると、ストロークが片側4mm短くなります。
●推奨締付トルク値：0.75N・m
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX32-EC
品番
3Dビュー
|
MLGX32-EC | カート |
￥120/ヶ
(￥132/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアセタール（POM） | ブラック | 190-058-709 | − | − | 4510932233408 |
右にスライドするとさらに情報が見られます
ご注意
●別途ストッパーを設けてください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
品番CAD・その他データダウンロード
マルチローラーリニアガイド レール MLGX32型 中荷重用
絞り込み検索結果
7件
／7件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MLGX32-200S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,350 (￥2,585) | − | 190-057-527 |
| MLGX32-300S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,880 (￥3,168) | − | 190-057-528 |
| MLGX32-400S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,390 (￥3,729) | − | 190-057-529 |
| MLGX32-600S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥4,250 (￥4,675) | − | 190-057-530 |
| MLGX32-800S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,640 (￥6,204) | − | 190-057-531 |
| MLGX32-1000S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥7,030 (￥7,733) | − | 190-057-532 |
| MLGX32-1200S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥8,490 (￥9,339) | − | 190-057-533 |
右にスライドするとさらに情報が見られます
最新の価格は「製品情報・購入」のタブでご確認ください
