特長

  • 弊社1万回開閉試験クリア
  • パワーアシスト

●従来品のS-AT型に比べ、トルクが約2倍(※)になった重量用パワーアシストステーです。(※側板付の場合)
●スプリングの反力により、重い上蓋を軽く持ち上げられます。
●上蓋を簡易的に保持できます(約10°〜80°)。

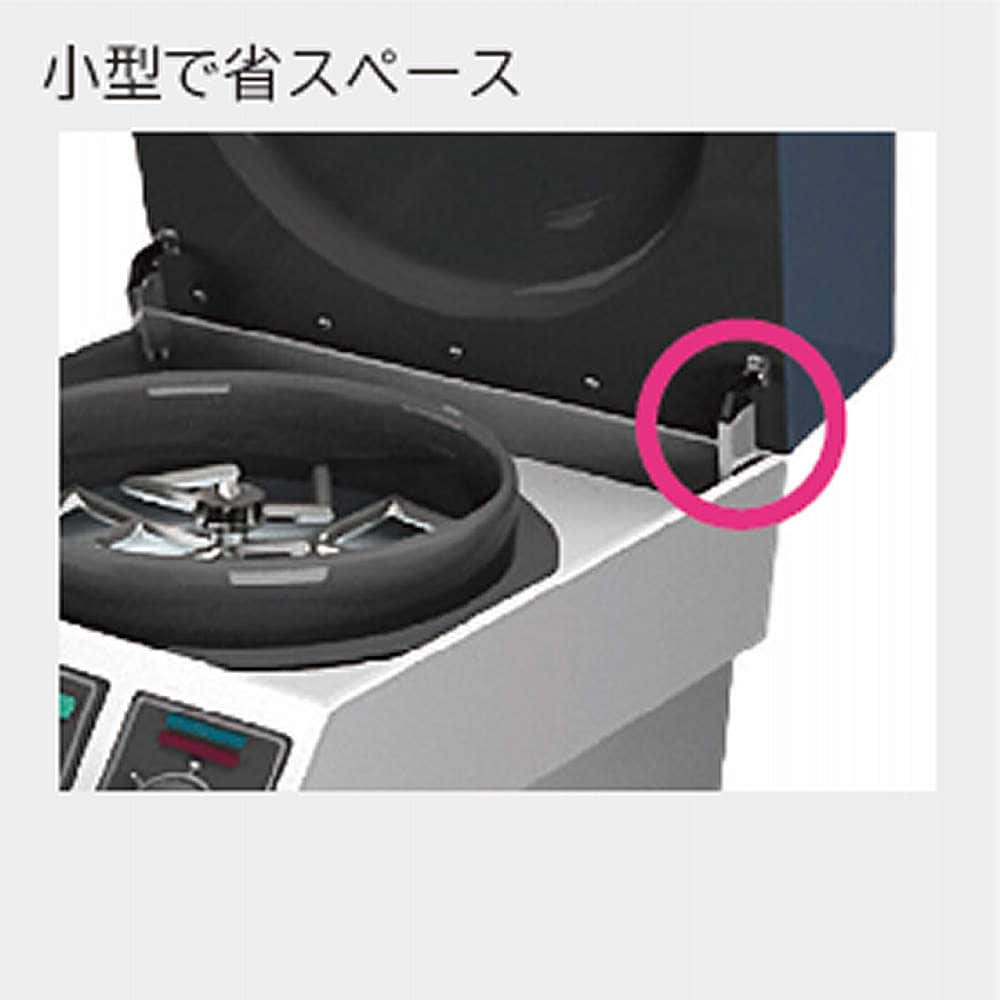

●小型なため、筐体内のスペースを有効に活用できます。
●側板付・背板付に対応し、どちらも左右兼用です。側板付の場合は付属の側板ブラケットをご利用ください。

仕様

●使用温度:0℃〜40℃
●使用湿度:90%RH以下
 ※上記範囲を超える場合はお問い合わせください。

付属品

●側板ブラケット(側板付の場合に使用)
●十字穴付トラス小ねじ M5×6(側板付の場合に本体ユニットとブラケットの固定に使用)

推奨ねじ

●十字穴付トラス小ねじ M5

  • ダウンロード
  • CAD(2D/3D)
  • 取説(取付・取扱説明書)
  • デジタルカタログを見る
  • 価格・仕様を見る
  • カタログ訂正
  • お問い合せ

※取説動画・施工例動画がある場合は、下の「取説」項目に表示します

仕様表・購入

ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果  1件 / 全1件中 ※絞り込み解除で、他の品番も表示されます。

画像 品番 注文 ¥価格(税抜) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 仕様 仕上/色 主な仕上 主な材料 注文コード 旧注文コード 新注文コード ¥価格(税込) JANコード
画像
S-AT02W
¥4,200/本 側板付背板付 素地/ブラック 素地 ステンレス鋼(SUS430)/ポリアセタール(POM) 180-025-461 ¥4,536/本 4510932084666

CADダウンロード

本体

絞り込み検索結果  1件 / 全1件中 ※絞り込み解除で、他の品番も表示されます。

品番 2D 3D 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
S-AT02W
DXF DWG SAT IGES X_T STEP ¥4,200/本 180-025-461
  • ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

施工例・使用例 施工例・使用例へ

取説

取扱説明書 0684-1_s_atw.pdf(3191.51KB)

注意

●取扱い上のご注意を必ずご確認ください。
●上蓋に対し、開き角度以上にあおりを加えないように別途ストッパーなどを設けてください。
●本品は高反力のため、取り付ける筐体・蝶番によっては、異音・変型・破損などが発生する可能性があります。筐体に十分な強度・剛性があることをご確認の上、使用してください。
●連続開閉の目的には設計されておりません。
●経年変化により、反力が若干変化します。また、上蓋の質量や、重心位置などによっては保持できない場合があります。詳細はお問い合わせください。
●スライドヒンジ(多軸蝶番)との併用はおやめください。
