背板付

パワーアシストステーシリーズ

バランス調整式パワーアシストステー

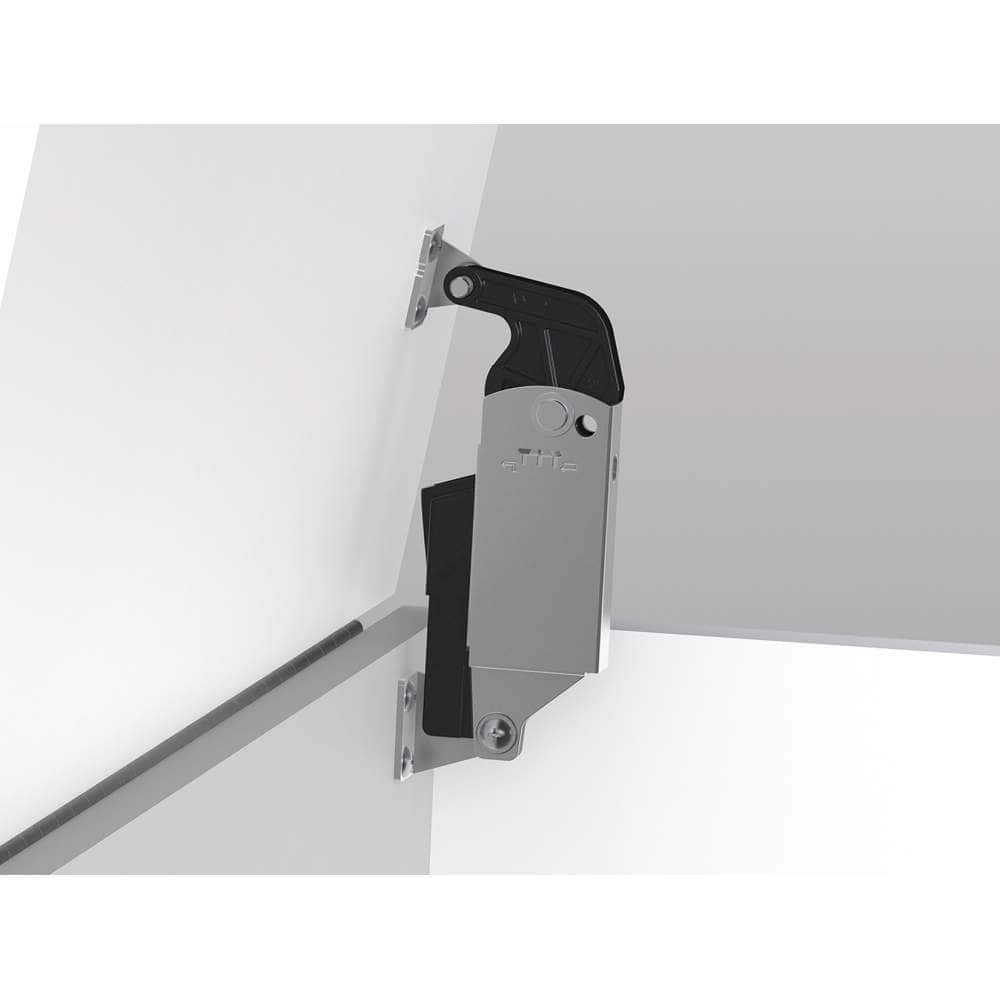

Name: S-ATJ02D バランス調整式パワーアシストステー S-ATJD型 背板付 本体
Brand: スガツネ工業株式会社
Price: 4200.00 JPY

S-ATJD型

背板付 PAT

●スプリングの反力により、上蓋を軽く持ち上げられます。
●上蓋を簡易的に保持します。
●調整機能により従来のS-ATステーよりも、対応できる範囲が広がりました。
●不意に上蓋が閉まらないように、ロック穴にドライバーなどを挿してロックできます。
●S-ATDダンパーを併用することで、上蓋を閉める際に手を離しても、ゆっくりと閉まり安全です(ソフトクローズ機能)。

弊社1万回開閉試験クリア
パワーアシスト
ソフトクローズ

左右勝手兼用

モーションデザインテック製品

仕様: ●使用温度：0℃～40℃
●使用湿度：90%RH以下
●上記範囲を超える場合はお問い合わせください。

オプション品: ●S-ATDダンパー

推奨ねじ: ●十字穴付トラス小ねじ　M4

- 特長

CADBIM、IESなど
カタログ
取説

製品情報・購入
CAD・データダウンロード
カタログ
選定ツール・WEB
使用例・採用事例
ブランド・シリーズ特長
取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体本体

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	注文コード	旧注文コード	新注文コード	JANコード
S-ATJ01D 品番 S-ATJ01D 3Dビュー	S-ATJ01D	カート	￥4,100/本 (￥4,510/本)	ログイン後表示	－	－		－	－	－	180-043-516	－	－	4510932185141
S-ATJ02D 品番 S-ATJ02D 3Dビュー	S-ATJ02D	カート	￥4,200/本 (￥4,620/本)	ログイン後表示	－	－		－	－	－	180-043-519	－	－	4510932185172

右にスライドするとさらに情報が見られます

●取付面の材質もご考慮ください。剛性が低いと変形または破損することがあります。●屋外で使用しないでください。

オプションダンパーユニットS-ATD　オプション品

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	注文コード	旧注文コード	新注文コード	JANコード
S-ATD-30 品番 S-ATD-30 3Dビュー	S-ATD-30	カート	￥1,400/ヶ (￥1,540/ヶ)	ログイン後表示	－	－		－	－	－	180-043-521	－	－	4510932185196
S-ATD-20 品番 S-ATD-20 3Dビュー	S-ATD-20	カート	￥1,400/ヶ (￥1,540/ヶ)	ログイン後表示	－	－		－	－	－	180-054-093	－	－	4510932228015

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●スライドヒンジ（多軸蝶番）のご使用はおやめください。
●ステーを2本以上使用する場合、各ステーの調整位置を揃えてください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

CAD・BIMリクエストフォーム

品番CAD・その他データダウンロード

本体本体

絞り込み検索結果

品番	2D		3D				PDF	環境対応(RoHS)	￥価格(税込)	販売情報	注文コード
S-ATJ01D	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥4,100/本 (￥4,510/本)	－	180-043-516
S-ATJ02D	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥4,200/本 (￥4,620/本)	－	180-043-519

右にスライドするとさらに情報が見られます

オプションダンパーユニットS-ATD　オプション品

品番	2D		3D				PDF	環境対応(RoHS)	￥価格(税込)	販売情報	注文コード
S-ATD-30	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥1,400/ヶ (￥1,540/ヶ)	－	180-043-521
S-ATD-20	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥1,400/ヶ (￥1,540/ヶ)	－	180-054-093

右にスライドするとさらに情報が見られます

カタログを開く（見開き版）

カタログ訂正・更新のご案内

弊社ではデジタルブック版総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。

設計支援・選定ツール

S-ATステー選定・計算ツールさスガくん

バーフィーダ

使用場所：

バーフィーダ

備考：

バーフィーダのカバーにパワーアシストステー、ASシリーズ（アルミフレームサポートシステム）をご採用いただきました。採用ポイントパワーアシスト：ステー以前は、ガススプリングを使用していましたが、経年劣化によるガス抜けが問題でした。パワーアシストステーは、スプリングの反力を利用しているため、ガス抜けの心配がなく使用できる点を評価いただきました。また、ソフトクローズ機能がついているため、安全性向上につながりました。 ASシリーズ装置のカバーにアルミフレームと同じ規格の溝を設けることで、アルミフレーム用部品を取付易く設計しました。そのため、ASシリーズから選ぶことができ、部品選定の手間を削減することができました。
バーフィーダ

使用場所：

バーフィーダ

備考：

バーフィーダのカバーにパワーアシストステー、ASシリーズ（アルミフレームサポートシステム）をご採用いただきました。採用ポイントパワーアシスト：ステー以前は、ガススプリングを使用していましたが、経年劣化によるガス抜けが問題でした。パワーアシストステーは、スプリングの反力を利用しているため、ガス抜けの心配がなく使用できる点を評価いただきました。また、ソフトクローズ機能がついているため、安全性向上につながりました。 ASシリーズ装置のカバーにアルミフレームと同じ規格の溝を設けることで、アルミフレーム用部品を取付易く設計しました。そのため、ASシリーズから選ぶことができ、部品選定の手間を削減することができました。
バーフィーダ

使用場所：

バーフィーダ

備考：

バーフィーダのカバーにパワーアシストステー、ASシリーズ（アルミフレームサポートシステム）をご採用いただきました。採用ポイントパワーアシスト：ステー以前は、ガススプリングを使用していましたが、経年劣化によるガス抜けが問題でした。パワーアシストステーは、スプリングの反力を利用しているため、ガス抜けの心配がなく使用できる点を評価いただきました。また、ソフトクローズ機能がついているため、安全性向上につながりました。 ASシリーズ装置のカバーにアルミフレームと同じ規格の溝を設けることで、アルミフレーム用部品を取付易く設計しました。そのため、ASシリーズから選ぶことができ、部品選定の手間を削減することができました。
バーフィーダ

使用場所：

バーフィーダ

備考：

バーフィーダのカバーにパワーアシストステー、ASシリーズ（アルミフレームサポートシステム）をご採用いただきました。採用ポイントパワーアシスト：ステー以前は、ガススプリングを使用していましたが、経年劣化によるガス抜けが問題でした。パワーアシストステーは、スプリングの反力を利用しているため、ガス抜けの心配がなく使用できる点を評価いただきました。また、ソフトクローズ機能がついているため、安全性向上につながりました。 ASシリーズ装置のカバーにアルミフレームと同じ規格の溝を設けることで、アルミフレーム用部品を取付易く設計しました。そのため、ASシリーズから選ぶことができ、部品選定の手間を削減することができました。
