ドロップ丁番
SDH-P型
PAT
●３方向の調整ができるドロップ丁番です。
●下開き扉用です。
●扉が開いた際にキャビネット内部とフラットにすることができます。
●ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
●従来品と比べてガタが少ない構造です。
●下開き扉用です。
●扉が開いた際にキャビネット内部とフラットにすることができます。
●ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
●従来品と比べてガタが少ない構造です。
- 推奨ねじ
- ●皿または丸皿タッピンねじ3.5×15
- #キーワード
- #シンクス（SHINX）加工機用データ対応 #ホマッグ（HOMAG）woodWOP対応 #PYTHA（パイタ・ピタ）対応 #ビエッセ（BIESSE）B_SOLID対応 #丸仲商事サブプロ対応
4件
／4件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
4件
4件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
ドロップ丁番＋ソケットカバー＋マウンティングプレートカバー
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 主な色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDH-P-BL-SET
閉時
品番
3Dビュー
|
SDH-P-BL-SET | カート |
￥630/セット
(￥693/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | ブラック | 170-035-444 | − | − | − |
|
SDH-P-WT-SET
閉時
品番
3Dビュー
|
SDH-P-WT-SET | カート |
￥630/セット
(￥693/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 白・アイボリー | 170-037-357 | − | − | − |
|
SDH-P-NI-SET
閉時
品番
3Dビュー
|
SDH-P-NI-SET | カート |
￥770/セット
(￥847/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | シルバー・グレー | 170-037-358 | − | − | − |
右にスライドするとさらに情報が見られます
ドロップ丁番
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDH-P
閉時
品番
3Dビュー
|
SDH-P | カート |
￥380/ヶ
(￥418/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 170-034-200 | − | − | 4510932168014 |
右にスライドするとさらに情報が見られます
カバーセット ソケットカバー＋マウンティングプレートカバー
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDH-PC-BL
マウンティングプレートカバー
品番
3Dビュー
|
SDH-PC-BL | カート |
￥250/セット
(￥275/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | ABS樹脂 | 170-034-769 | − | − | 4510932174565 |
|
SDH-PC-WT
マウンティングプレートカバー
品番
3Dビュー
|
SDH-PC-WT | カート |
￥250/セット
(￥275/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | ABS樹脂 | 170-034-828 | − | − | 4510932176507 |
|
SDH-PC-NI
マウンティングプレートカバー
品番
3Dビュー
|
SDH-PC-NI | カート |
￥390/セット
(￥429/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | ABS樹脂 | 170-034-829 | − | − | 4510932176514 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●コンパクトソフトダウンステーCSD-10-TV型、ソフトダウンステーSDS-100型、SDS-C100型、ソフトダウンステーSDS-100-TV型、SDS-C100-TV型、ソフトダウンステーNSDX-10（R/L）Ｋ 、ソフトダウンステーNSDX-10（R/L）Ｋ-TVなどのステーを併用し、下開き扉用の丁番としてご使用ください。
●取付の際に扉を開いた状態で丁番の開き方向の負荷が掛からないようにしてください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | ||||
|---|---|---|---|---|---|---|---|
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ホマッグwoodWOP用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| PYTHA（パイタ）用データ （CAD/CAMソフト） | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ビエッセ B_SOLID用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| 丸仲商事 加工機用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
ドロップ丁番＋ソケットカバー＋マウンティングプレートカバー
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDH-P-BL-SET | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥630/セット (￥693/セット) | − | 170-035-444 |
| SDH-P-WT-SET | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥630/セット (￥693/セット) | − | 170-037-357 |
| SDH-P-NI-SET | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥770/セット (￥847/セット) | − | 170-037-358 |
右にスライドするとさらに情報が見られます
カバーセット ソケットカバー＋マウンティングプレートカバー
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDH-PC-BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥250/セット (￥275/セット) | − | 170-034-769 |
| SDH-PC-WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥250/セット (￥275/セット) | − | 170-034-828 |
| SDH-PC-NI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥390/セット (￥429/セット) | − | 170-034-829 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
-

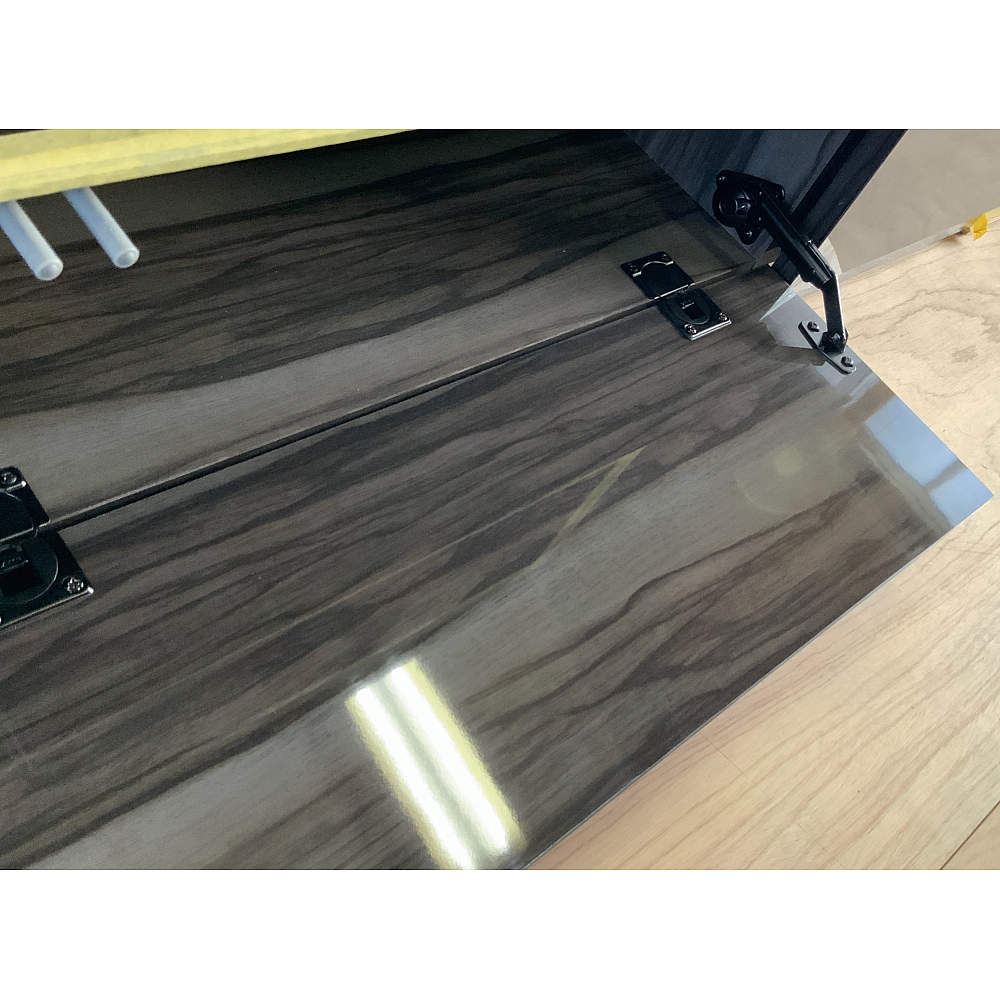

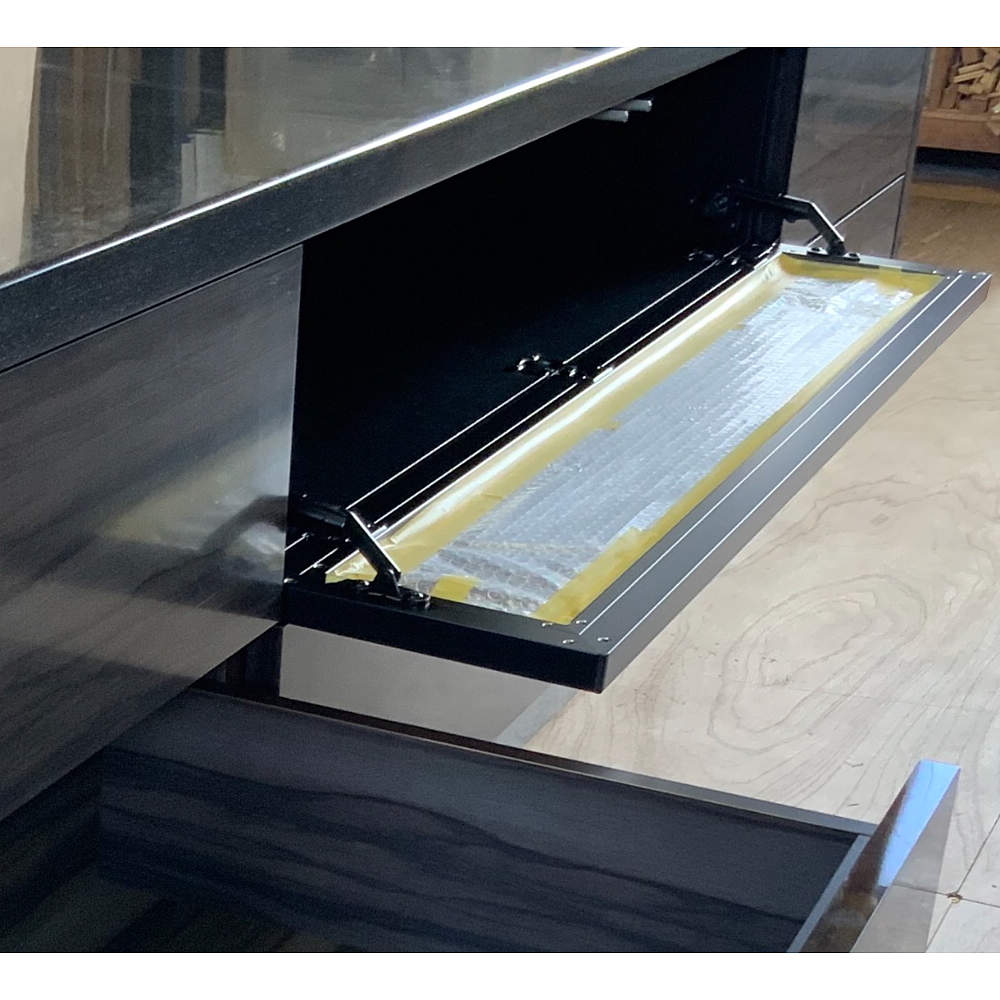

CUCINA代官山ショールーム
- 使用場所：
- CUCINA代官山ショールーム
- 備考：
- 扉はゆっくりと静かに開きます。
-
CUCINA代官山ショールーム
- 使用場所：
- CUCINA代官山ショールーム
-
CUCINA代官山ショールーム
- 使用場所：
- CUCINA代官山ショールーム
