スイングリフトアップ
SLUL型
PAT
●ラプコンを搭載した、リフトアシスト・ソフトクローズ機能を持ったステーです。

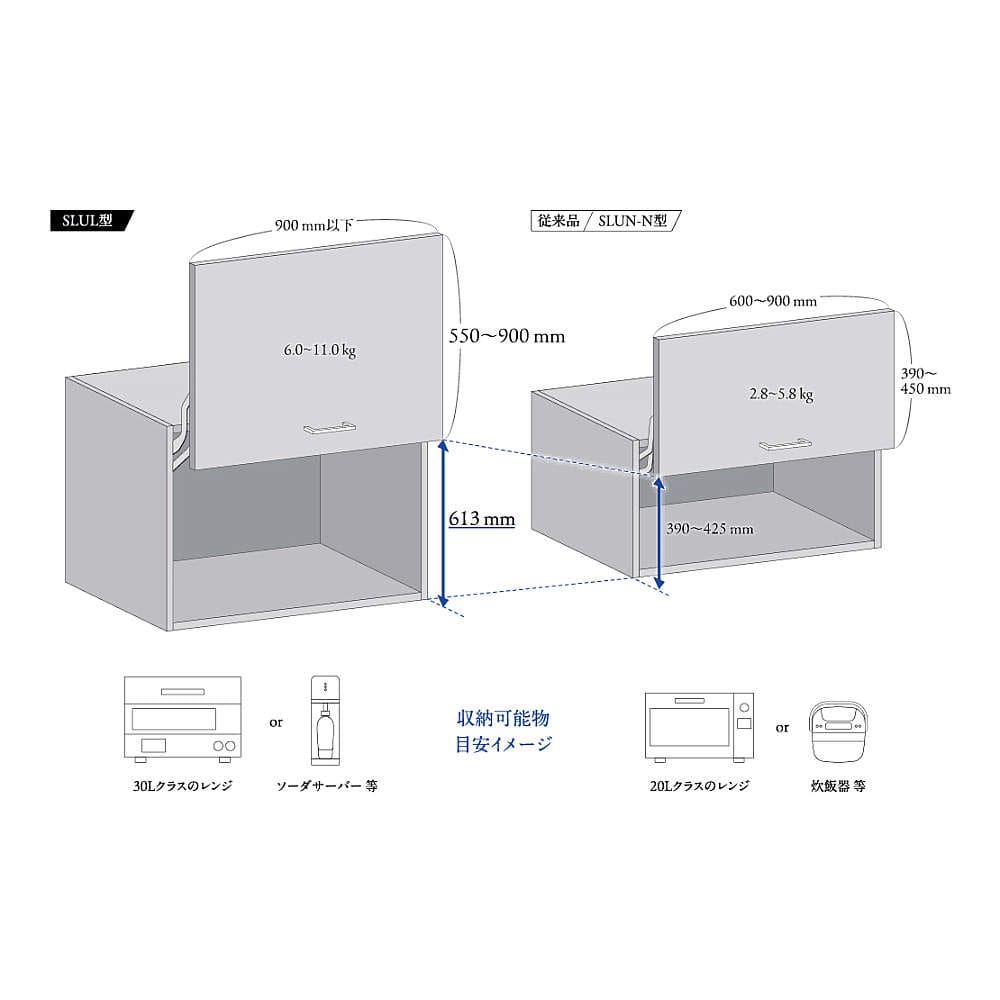

●従来品より扉移動量を増やしたため、高さ方向の開口を広く取れます。
●扉は手前に約120〜150mm開くと、スプリングの力で軽く開きます。
●キャビネット天板下部に取り付けるため、施工の位置出しが簡単です。
●扉アシスト力の調整機能により、従来品よりも扉に合わせた動きの調整ができます。
●扉は上下、左右、角度の調整が可能です。
●従来品より扉移動量を増やしたため、高さ方向の開口を広く取れます。
●扉は手前に約120〜150mm開くと、スプリングの力で軽く開きます。
●キャビネット天板下部に取り付けるため、施工の位置出しが簡単です。
●扉アシスト力の調整機能により、従来品よりも扉に合わせた動きの調整ができます。
●扉は上下、左右、角度の調整が可能です。
- 弊社4万回開閉試験クリア
- リフトアシスト
- ソフトクローズ
ラプコン機構搭載製品
モーションデザインテック製品
- 仕様
- ●使用温度：0〜40℃
- 用途
- ●キッチン収納など
- 付属品
- ●十字穴付皿タッピンねじ3.5×45（本体取付用）
●十字穴付バインドタッピンねじ3.5×15（座金取付用）
- #キーワード
- #ダンパーステー
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 開き方 | 最小扉質量 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SLUL-8
品番
3Dビュー
|
SLUL-8 | カート |
￥43,000/セット
(￥47,300/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | 垂直上開き | 5 | 180-054-943 | − | − | 4510932226011 |
|
SLUL-11
品番
3Dビュー
|
SLUL-11 | カート |
￥43,000/セット
(￥47,300/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 垂直上開き | 8 | 180-054-944 | − | − | 4510932226028 |
右にスライドするとさらに情報が見られます
本品は1セットでの販売です。ご注文数「1」で左右各1本ずつです。
本体カバー 別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SLUL-C-WT
品番
3Dビュー
|
SLUL-C-WT | カート |
￥4,600/セット
(￥5,060/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | ホワイト | 180-054-947 | − | − | 4510932226059 |
|
SLUL-C-DGR
品番
3Dビュー
|
SLUL-C-DGR | カート |
￥4,600/セット
(￥5,060/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | ダークグレー | 180-054-948 | − | − | 4510932226066 |
右にスライドするとさらに情報が見られます
本品は1セットでの販売です。ご注文数「1」で左右各1本ずつです。
連動バー 別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SLUL-B535
品番
3Dビュー
|
SLUL-B535 | カート |
￥2,300/本
(￥2,530/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 扉幅600用 | 180-054-949 | − | − | 4510932226073 |
|
SLUL-B685
品番
3Dビュー
|
SLUL-B685 | カート |
￥2,600/本
(￥2,860/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 扉幅750用 | 180-054-950 | − | − | 4510932226080 |
|
SLUL-B835
品番
3Dビュー
|
SLUL-B835 | カート |
￥2,900/本
(￥3,190/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 扉幅900用 | 180-054-951 | − | − | 4510932226097 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●本体1セットにつき、別売の連動バーが1本必要です。
●扉幅方向の中央に必ずハンドル（別売）を取り付けてください。扉を開きやすくするため、扉上端より700mm以内に取り付けてください。
●元に戻ろうとする力が働くため、製品単体で操作しないでください。
●扉を取り付けるまで、固定テープをはがさないでください。アームが跳ね上がり、けがをするおそれがあります。
