リフトアシストステー Wind（ウィンド）
ソフトクローズ式 ヒンジレスタイプ PAT.P
●ワンタッチで取り付けられるヒンジレスのリフトアシストステーです。
●重い扉にも適しています。
●コンパクトなデザインでキャビネットにすっきりと納まります。
●3次元調整機能付きです。（前後−1〜+3 mm、左右±2 mm、上下−2〜+3 mm）
●重い扉にも適しています。
●コンパクトなデザインでキャビネットにすっきりと納まります。
●3次元調整機能付きです。（前後−1〜+3 mm、左右±2 mm、上下−2〜+3 mm）
- 弊社10万回開閉試験クリア
- リフトアシスト
- ソフトクローズ
- 仕様
- ●天板取付用ブラケットを使えばステーの数を増やせるため、扉幅の制限なくご利用いただけます。また、このブラケットでコーナー取り付けも可能です。
●通常の開き角度は85°ですが、本体に取り付けてあるストッパーを外せば、94°まで開くことができます。
- 付属品
- ●ユーロねじ6.4×12 7本(Wind本体)
- オプション品
- ●天板取付ブラケット
●天板取付ブラケット用カバー
スガツネ工業はSALICE(サリチェ)社Windの日本総代理店です。
- #キーワード
- #キッチン、リビング、オフィス、洗面所、ベッドルーム、ダンパーステー
10件
／10件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
10件
10件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
【本体】
絞り込み検索結果
10件
／10件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 開き方 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 SFRAKI-NX-W-SN9-R
品番
3Dビュー
|
SFRAKI-NX-W-SN9-R | カート |
￥13,000/ヶ
(￥14,300/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 右用 | 上開き | 180-046-957 | − | − | 4510932197526 |
|
SFRAKI-NX-D-SN9-R
品番
3Dビュー
|
SFRAKI-NX-D-SN9-R | カート |
￥13,500/ヶ
(￥14,850/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 右用 | 上開き | 180-046-958 | − | − | 4510932197533 |
|
SFRAKI-NX-I-SN9-R
品番
3Dビュー
|
SFRAKI-NX-I-SN9-R | カート |
￥16,500/ヶ
(￥18,150/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 右用 | 上開き | 180-046-959 | − | − | 4510932197540 |
|
SFRAKI-NX-F-SN9-R
品番
3Dビュー
|
SFRAKI-NX-F-SN9-R | カート |
￥16,700/ヶ
(￥18,370/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 右用 | 上開き | 180-046-960 | − | − | 4510932197557 |
|
SFRAKI-NX-S-SN9-R
品番
3Dビュー
|
SFRAKI-NX-S-SN9-R | カート |
￥17,100/ヶ
(￥18,810/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 右用 | 上開き | 180-046-961 | − | − | 4510932197564 |
|
SFRAKI-NX-W-SN9-L
品番
3Dビュー
|
SFRAKI-NX-W-SN9-L | カート |
￥13,000/ヶ
(￥14,300/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 左用 | 上開き | 180-046-962 | − | − | 4510932197571 |
|
SFRAKI-NX-D-SN9-L
品番
3Dビュー
|
SFRAKI-NX-D-SN9-L | カート |
￥13,500/ヶ
(￥14,850/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 左用 | 上開き | 180-046-963 | − | − | 4510932197588 |
|
SFRAKI-NX-I-SN9-L
品番
3Dビュー
|
SFRAKI-NX-I-SN9-L | カート |
￥16,500/ヶ
(￥18,150/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 左用 | 上開き | 180-046-964 | − | − | 4510932197595 |
|
SFRAKI-NX-F-SN9-L
品番
3Dビュー
|
SFRAKI-NX-F-SN9-L | カート |
￥16,700/ヶ
(￥18,370/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 左用 | 上開き | 180-046-965 | − | − | 4510932197601 |
|
SFRAKI-NX-S-SN9-L
品番
3Dビュー
|
SFRAKI-NX-S-SN9-L | カート |
￥17,100/ヶ
(￥18,810/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 左用 | 上開き | 180-046-966 | − | − | 4510932197618 |
右にスライドするとさらに情報が見られます
左右1ヶずつ、同じばねタイプのものをお選びください。3個使いの場合3つめのステーは左右どちらを選んでも問題ありません。

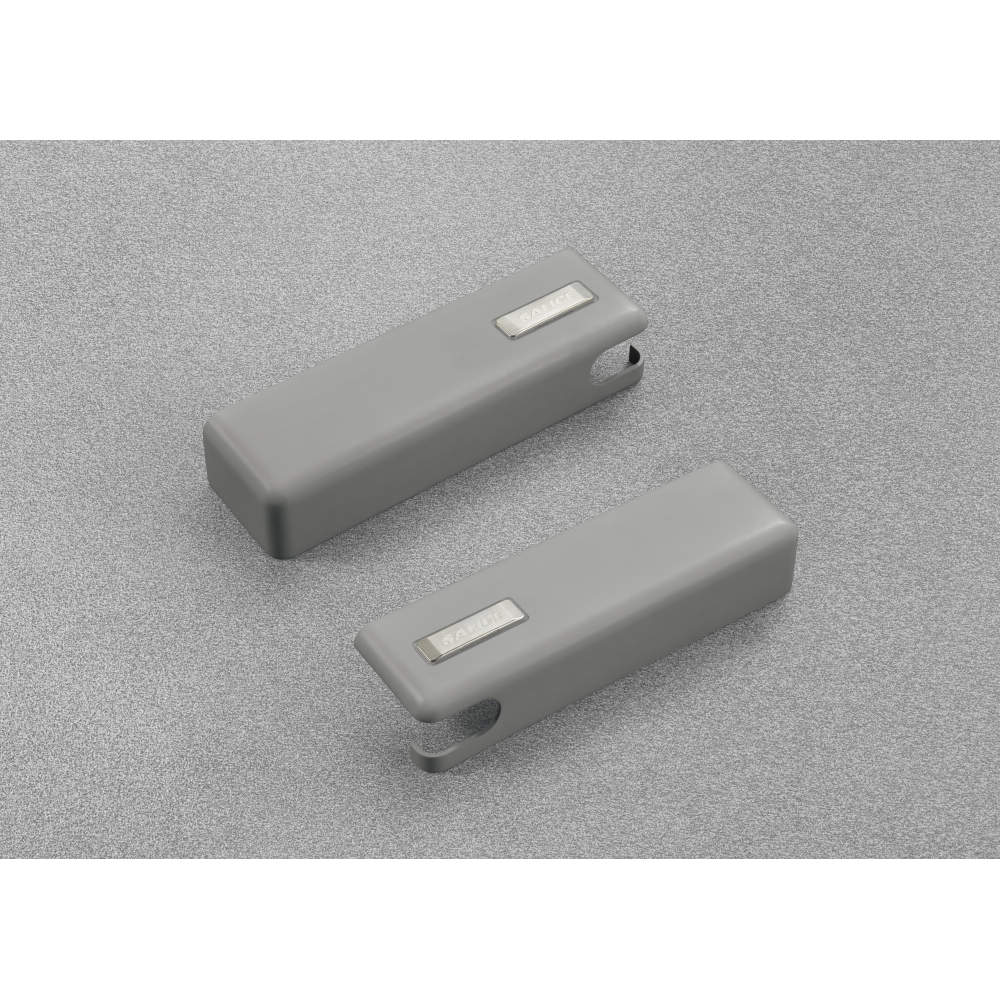

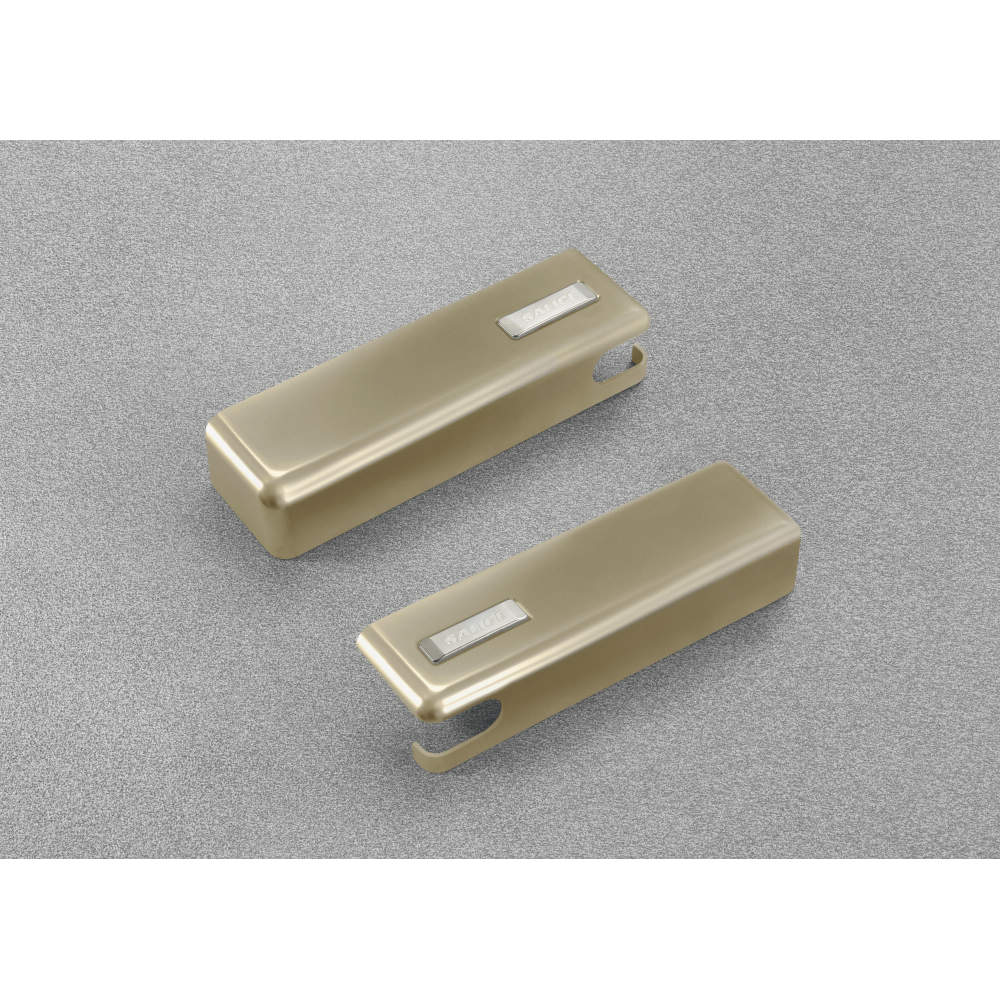

【本体用カバー】別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
SSRXA78-A1-SNXXI | カート |
￥2,600/セット
(￥2,860/セット)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-977 | − | − | 4510932197724 |
|
|
SSRXA78-AQ-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-980 | − | − | − |
|
|
SSRXA78-A0-SNXXI | カート |
￥2,600/セット
(￥2,860/セット)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-978 | − | − | 4510932197731 |
|
|
SSRXA78-AN-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-983 | − | − | − |
|
|
SSRXA78-AM-SNXXI | カート |
￥1,080/セット
(￥1,188/セット)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-979 | − | − | 4510932197748 |
|
|
SSRXA78-AI-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-981 | − | − | − |
|
|
SSRXA78-AC-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-982 | − | − | − |
右にスライドするとさらに情報が見られます
本品は1セットでの販売です。ご注文数「1」で左右各1ヶずつです。
※は受注対応品です。ロット18セット単位でご注文いただけます。
【天板取付ブラケット】別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SFRA-UIN-XXXX5
品番
3Dビュー
|
SFRA-UIN-XXXX5 | カート |
￥2,570/ヶ
(￥2,827/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 180-046-984 | − | − | 4510932197793 |
右にスライドするとさらに情報が見られます
【天板取付ブラケット用カバー】別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
SSRUA78-A1-SNXXI | カート |
￥2,220/ヶ
(￥2,442/ヶ)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-985 | − | − | 4510932197809 |
|
|
SSRUA78-AQ-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-988 | − | − | − |
|
|
SSRUA78-A0-SNXXI | カート |
￥2,300/ヶ
(￥2,530/ヶ)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-986 | − | − | 4510932197816 |
|
|
SSRUA78-AM-SNXXI | カート |
￥760/ヶ
(￥836/ヶ)
|
ログイン後 表示 |
- | − | |
− | − | − | 180-046-987 | − | − | 4510932197823 |
|
|
SSRUA78-AI-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-989 | − | − | − |
|
|
SSRUA78-AC-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-990 | − | − | − |
|
|
SSRUA78-AN-SNXXI |
カート
|
別途見積
(別途見積)
|
お問い合わせください | 受注対応品 | ※ | |
− | − | − | 180-046-991 | − | − | − |
右にスライドするとさらに情報が見られます
※は受注対応品です。ロット18ヶ単位でご注文いただけます。
【プッシュラッチ】別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IT5700-2020AB
品番
3Dビュー
|
IT5700-2020AB | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-953 | − | − | 4510932196772 |
|
IT5700-2020IJ
品番
3Dビュー
|
IT5700-2020IJ | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-954 | − | − | 4510932196789 |
|
IT5700-2020EE
品番
3Dビュー
|
IT5700-2020EE | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-955 | − | − | 4510932196796 |
|
IT5700-4020AB
品番
3Dビュー
|
IT5700-4020AB | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-959 | − | − | 4510932196833 |
|
IT5700-4020IJ
品番
3Dビュー
|
IT5700-4020IJ | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-960 | − | − | 4510932196840 |
|
IT5700-4020EE
品番
3Dビュー
|
IT5700-4020EE | カート |
￥795/ヶ
(￥875/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-961 | − | − | 4510932196857 |
|
IT5700-8020AB
品番
3Dビュー
|
IT5700-8020AB | カート |
￥1,010/ヶ
(￥1,111/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-965 | − | − | 4510932196895 |
|
IT5700-8020IJ
品番
3Dビュー
|
IT5700-8020IJ | カート |
￥1,010/ヶ
(￥1,111/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-966 | − | − | 4510932196901 |
|
IT5700-8020EE
品番
3Dビュー
|
IT5700-8020EE | カート |
￥1,010/ヶ
(￥1,111/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネット付（キャッチなし丁番と併用） | 140-035-967 | − | − | 4510932196918 |
|
IT5700-2040AB
品番
3Dビュー
|
IT5700-2040AB | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-956 | − | − | 4510932196802 |
|
IT5700-2040IJ
品番
3Dビュー
|
IT5700-2040IJ | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-957 | − | − | 4510932196819 |
|
IT5700-2040EE
品番
3Dビュー
|
IT5700-2040EE | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-958 | − | − | 4510932196826 |
|
IT5700-4040AB
品番
3Dビュー
|
IT5700-4040AB | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-962 | − | − | 4510932196864 |
|
IT5700-4040IJ
品番
3Dビュー
|
IT5700-4040IJ | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-963 | − | − | 4510932196871 |
|
IT5700-4040EE
品番
3Dビュー
|
IT5700-4040EE | カート |
￥560/ヶ
(￥616/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-964 | − | − | 4510932196888 |
|
IT5700-8040AB
品番
3Dビュー
|
IT5700-8040AB | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-968 | − | − | 4510932196925 |
|
IT5700-8040IJ
品番
3Dビュー
|
IT5700-8040IJ |
カート
|
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-969 | − | − | 4510932196932 |
|
IT5700-8040EE
品番
3Dビュー
|
IT5700-8040EE | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | 140-035-970 | − | − | 4510932196949 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●必ず本体、カバーをセットでご購入ください。
●左右の勝手違いがあります。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
【本体】
絞り込み検索結果
10件
／10件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFRAKI-NX-W-SN9-R | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,000/ヶ (￥14,300/ヶ) | − | 180-046-957 |
| SFRAKI-NX-D-SN9-R | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,500/ヶ (￥14,850/ヶ) | − | 180-046-958 |
| SFRAKI-NX-I-SN9-R | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,500/ヶ (￥18,150/ヶ) | − | 180-046-959 |
| SFRAKI-NX-F-SN9-R | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,700/ヶ (￥18,370/ヶ) | − | 180-046-960 |
| SFRAKI-NX-S-SN9-R | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥17,100/ヶ (￥18,810/ヶ) | − | 180-046-961 |
| SFRAKI-NX-W-SN9-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,000/ヶ (￥14,300/ヶ) | − | 180-046-962 |
| SFRAKI-NX-D-SN9-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,500/ヶ (￥14,850/ヶ) | − | 180-046-963 |
| SFRAKI-NX-I-SN9-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,500/ヶ (￥18,150/ヶ) | − | 180-046-964 |
| SFRAKI-NX-F-SN9-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,700/ヶ (￥18,370/ヶ) | − | 180-046-965 |
| SFRAKI-NX-S-SN9-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥17,100/ヶ (￥18,810/ヶ) | − | 180-046-966 |
右にスライドするとさらに情報が見られます
【本体用カバー】別売品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSRXA78-A1-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,600/セット (￥2,860/セット) | - | 180-046-977 |
| SSRXA78-AQ-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-980 |
| SSRXA78-A0-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,600/セット (￥2,860/セット) | - | 180-046-978 |
| SSRXA78-AN-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-983 |
| SSRXA78-AM-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,080/セット (￥1,188/セット) | - | 180-046-979 |
| SSRXA78-AI-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-981 |
| SSRXA78-AC-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-982 |
右にスライドするとさらに情報が見られます
【天板取付ブラケット】別売品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFRA-UIN-XXXX5 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,570/ヶ (￥2,827/ヶ) | − | 180-046-984 |
右にスライドするとさらに情報が見られます
【天板取付ブラケット用カバー】別売品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSRUA78-A1-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,220/ヶ (￥2,442/ヶ) | - | 180-046-985 |
| SSRUA78-AQ-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-988 |
| SSRUA78-A0-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,300/ヶ (￥2,530/ヶ) | - | 180-046-986 |
| SSRUA78-AM-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥760/ヶ (￥836/ヶ) | - | 180-046-987 |
| SSRUA78-AI-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-989 |
| SSRUA78-AC-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-990 |
| SSRUA78-AN-SNXXI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
別途見積 (別途見積) | 受注対応品 | 180-046-991 |
右にスライドするとさらに情報が見られます
【プッシュラッチ】別売品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IT5700-2020AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-953 |
| IT5700-2020IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-954 |
| IT5700-2020EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-955 |
| IT5700-4020AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-959 |
| IT5700-4020IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-960 |
| IT5700-4020EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥795/ヶ (￥875/ヶ) | − | 140-035-961 |
| IT5700-8020AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥1,010/ヶ (￥1,111/ヶ) | − | 140-035-965 |
| IT5700-8020IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥1,010/ヶ (￥1,111/ヶ) | − | 140-035-966 |
| IT5700-8020EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥1,010/ヶ (￥1,111/ヶ) | − | 140-035-967 |
| IT5700-2040AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-956 |
| IT5700-2040IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-957 |
| IT5700-2040EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-958 |
| IT5700-4040AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-962 |
| IT5700-4040IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-963 |
| IT5700-4040EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥560/ヶ (￥616/ヶ) | − | 140-035-964 |
| IT5700-8040AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-968 |
| IT5700-8040IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-969 |
| IT5700-8040EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-970 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
-
住宅 収納
- 使用場所：
- 住宅 収納
施工例・採用事例サイトのご紹介
施工例・採用事例・使用イメージなどを空間シーンや、製品カテゴリ、キーワード検索で探せるWEBサイトもございます。
ぜひご利用ください。
-
取付説明書（日本語版）
関連製品
関連製品
- ※ スガツネ工業では、正確な製品情報を表示するよう最善の努力をしておりますが、WEBカタログの正確性や有用性については、何ら法律上の保証を行うものではなく、法的な義務や責任を負うものではありません。
- ※ スガツネ工業は、WEBカタログの情報を予告なく変更（価格及び仕様・寸法・色など）し、またはWEBカタログの運営を中断または中止させて頂くことがあります。あらかじめご了承ください。
- ※ CADデータを含む本WEBサイトに掲載されている全ての情報は、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
- ※ 本WEBサイト製品情報のご利用にあたっては、WEBサイト利用規約、プライバシーポリシー、製品情報ガイドをご確認いただき、内容のすべてにご同意いただいた上で各サービスをご利用ください。ご利用いただく場合、各サービスの注意事項や規約にご同意、承諾いただいたものとします。
