ジョイントシステム PJ型
アルミフレームを簡単にジョイント
-
1本溝用
-
2本溝用
-
- ナットが不要で、事前の位置決めも不要なため、作業時間が短縮できます。
- 各社アルミフレームに幅広く使用できます（一部使用できない物もあります）。
- すっきりした外観で、筐体や装置を美しく見せます。
- パネルを取り付けるねじ穴付きのタイプもあります。
ワンタッチジョイント
1本溝用
-
アルミフレーム対応溝幅 溝幅 6mm 8mm 10mm 品番 ねじ穴なし PJ-60 PJ-80 PJ-100 ねじ穴M4あり PJ-60T PJ-80T PJ-100T -
アルミフレーム対応溝幅 溝幅 6mm 8mm 10mm 品番 ねじ穴なし PJ-60A PJ-80A — PJ-60AE PJ-80AE — ねじ穴M4あり PJ-60AT PJ-80AT — PJ-60ATE PJ-80ATE — ねじ穴M5あり — PJ-80HA PJ-100HA -
- ねじ1本でアルミフレームに取り付けできます。
- 部品点数3点で簡単に取り付けできます。
- 後付けでアルミフレームに追加取付できるタイプもあります。
2本溝用
-
アルミフレーム対応溝幅 溝幅 6mm 8mm 品番 ねじ穴なし PJ-60W30 PJ-80W30 ねじ穴M4あり PM-60W30T PJ-80W30T -
- 2本溝のアルミフレームに取り付けできます。
- 部品点数5点で簡単に取り付けできます。
使用例

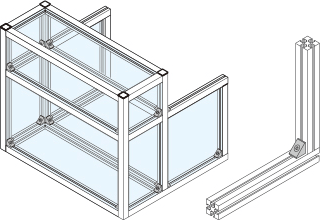

1本溝アルミフレームに取付時

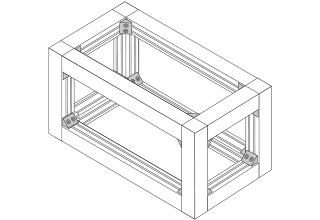

2本溝アルミフレームに取付時

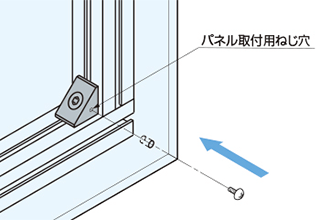

パネルの取付機能
製品の横（片側）にねじ穴が付いたタイプは、図のようにアクリルパネルなどを取り付けできます。
丁番やキャッチ類から扉金物まで、様々な機能部品をアルミフレームに後付けできるシステムです。
詳細はASシリーズ紹介をご覧ください。
