産業機器用機構部品/蝶番・ヒンジ/スイベルヒンジ（スイベルトルクヒンジ）【スガツネ工業】

スイベルヒンジとは360°水平方向に回転する蝶番です。
スイベルヒンジにトルク（フリーストップ）機構が付加されたスイベルトルクヒンジは任意の角度で保持できます。

操作パネルや液晶モニターの稼働部に採用することで、誰にとっても見やすい角度に調整・加工状況の確認が容易になり、作業効率をアップできます。

本ページでは円形状のものを中心にご紹介。円形状のスイベルヒンジは、中央の穴に配線を通せるため便利です。配線を通す際は、配線の太さに合わせて穴径をお選びください。

スイベルヒンジの使用事例よくある質問・FAQ

便利なサービス

操作力の考え方・計算ツール

トルクヒンジ特注のご相談はこちら

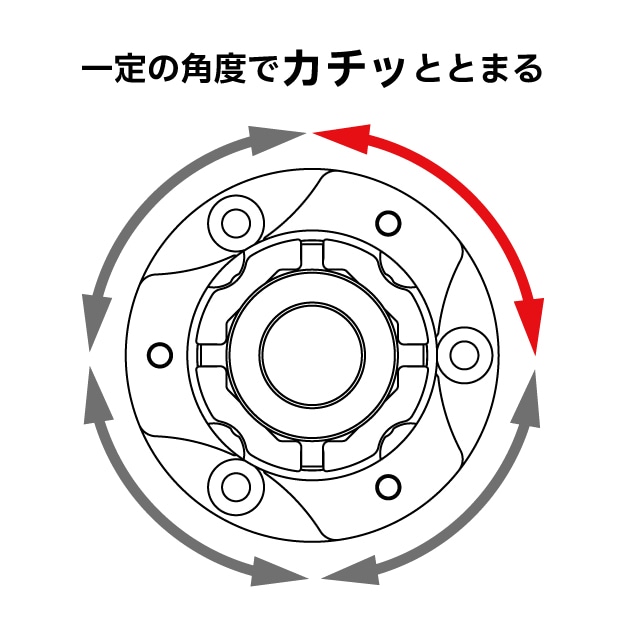

	スイベルトルクヒンジクリックスイベルヒンジ HG-S15-16C型水平：弊社往復試験2万回クリア垂直：弊社往復試験1万回クリア	スイベルトルクヒンジ高剛性スイベルトルクヒンジ HG-S-HR50型偏荷重対応タイプフリーストップ弊社3万回開閉試験クリア	スイベルトルクヒンジ HG-CG2409 フリーストップ	スイベルトルクヒンジスイベルトルクヒンジ HG-S-50型穴径φ50タイプフリーストップ弊社2万回開閉試験クリア	スイベルトルクヒンジスイベルトルクヒンジ HG-S-75型穴径φ75タイプフリーストップ弊社2万回開閉試験クリア	スイベルトルクヒンジスイベルヒンジ用角度規制プレートセット HG-S-ARP型	スイベルトルクヒンジスイベルトルクヒンジ HG-S-34型穴径φ34タイプフリーストップ弊社2万回開閉試験クリア	スイベルトルクヒンジスイベルトルクヒンジ HG-S-21型穴径φ21.5タイプフリーストップ弊社2万回開閉試験クリア	スイベルトルクヒンジスイベルトルクヒンジ HG-S-12型穴径φ12タイプフリーストップ弊社2万回開閉試験クリア	スイベルトルクヒンジスイベルトルクヒンジ HG-S-MN型小型タイプフリーストップ弊社2万回開閉試験クリア

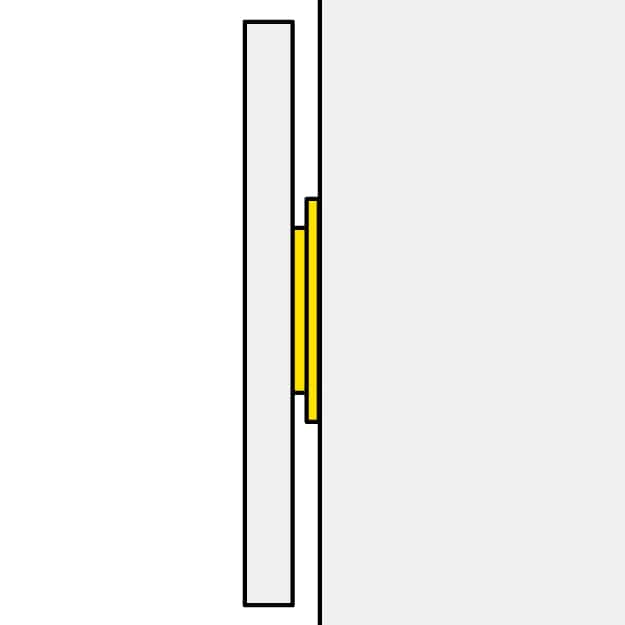

取付方向	水平 / 垂直	水平 / 垂直	水平	水平	水平	－	水平	水平	水平	水平
材料	ステンレス鋼	－	鋼（SK）	ステンレス鋼（SUS430）	ステンレス鋼（SUS430）	－	ステンレス鋼（SUS430）	ステンレス鋼（SUS430）	ステンレス鋼（SUS430）	ステンレス鋼（SUS430）
内径説明	16	50	5.1	50	75	－	34	21.5	12	－
トルクN・m（参考値）	1.5	5.0 / 10.0 / 15	0.25	7.0 / 10.0	5.0 / 7.0	－	5.0 / 7.0	3.0 / 5.0	5.0 / 3.0	0.7 / 2.0
外径説明	－	－	－	103	128	－	87	60	54	56
仮保持角度説明	30°ごと / 90°ごと（4か所）	－	－	－	－	－	－	－	－	－
価格	¥10,100/ヶ	¥35,000/ヶ～	¥570/ヶ	¥10,000/ヶ～	¥13,600/ヶ	¥1,100/ヶ～	¥8,700/ヶ	¥5,300/ヶ	¥3,000/ヶ	¥1,600/ヶ～

こちらもおすすめ

多彩な動きを創造する
モーションデザインテック

二軸トルクヒンジはこちら

操作力の考え方

スイベル（水平）方向に回転する場合、蓋・扉の質量は理論上関係ないため、以下の計算式で算出できます。

操作力 = トルク値^※ ÷ 回転中心から操作点までの水平距離

※回転中心にトルク発生軸があることが前提です。

例
スイベルトルクヒンジHG-S50-34（トルク値 5.0±20％N・m）、質量=3kg、回転中心から操作点までの水平距離＝450ｍｍだった場合、操作力は5.0N・m÷450mm×1000＝11.11Nとなります。
さらにトルクのバラつきが±20％あるため、
下限値に振れた場合は5.0N・m×0.8÷450mm×1000＝8.89N、
上限値に振れた場合は5.0N・m×1.2÷450mm×1000＝13.33Nとなります。
すなわち、8.89N?13.33N で操作できると考えられます。

スイベルトルクヒンジ操作力の計算

上から見た図

回転中心から操作点までの距離		mm
スイベルヒンジのトルク値スイベルヒンジトルク値一覧		N・m
操作力	0	N

半角数字でご入力ください。

回転中心にトルク発生軸がないトルクステーは、計算式が異なります。トルクステー選定ツールをご利用ください。

スイベルヒンジ（スイベルトルクヒンジ）

便利なサービス

こちらもおすすめ

操作力の考え方

スイベルトルクヒンジ 操作力の計算

スイベルトルクヒンジ操作力の計算
