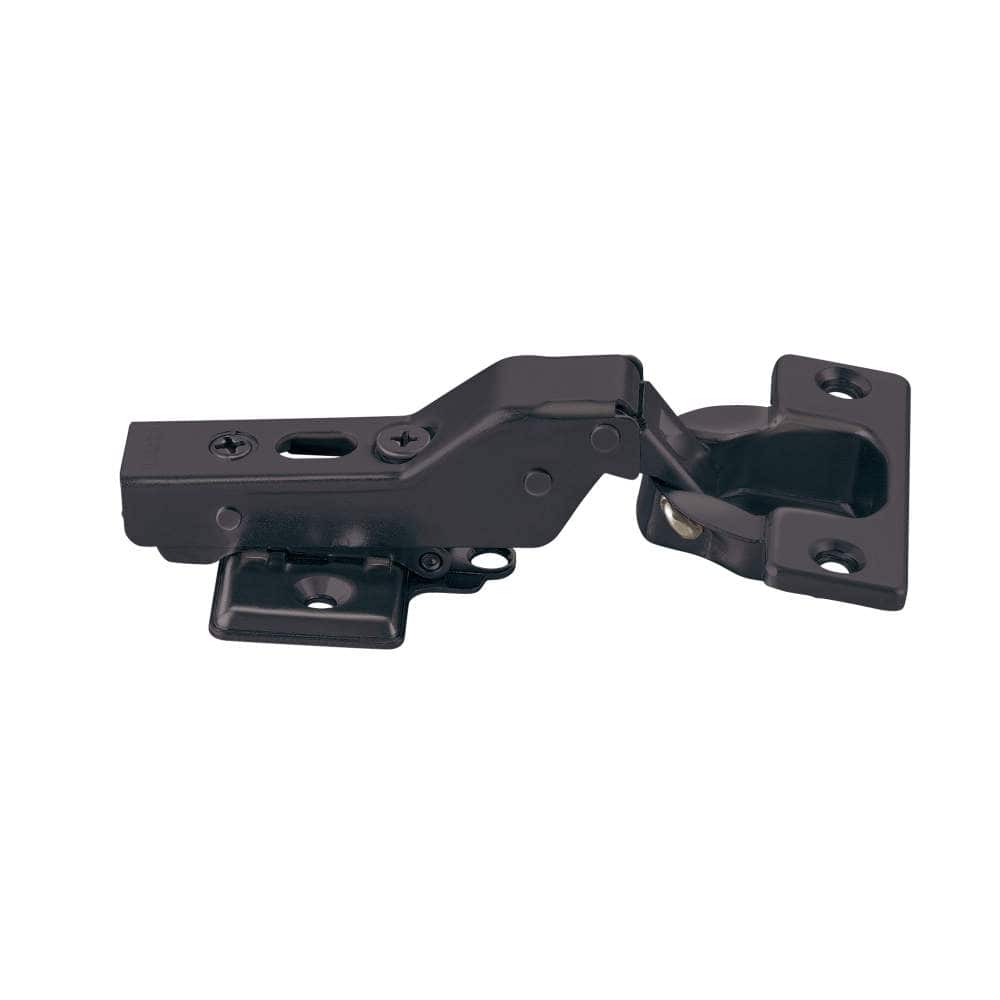

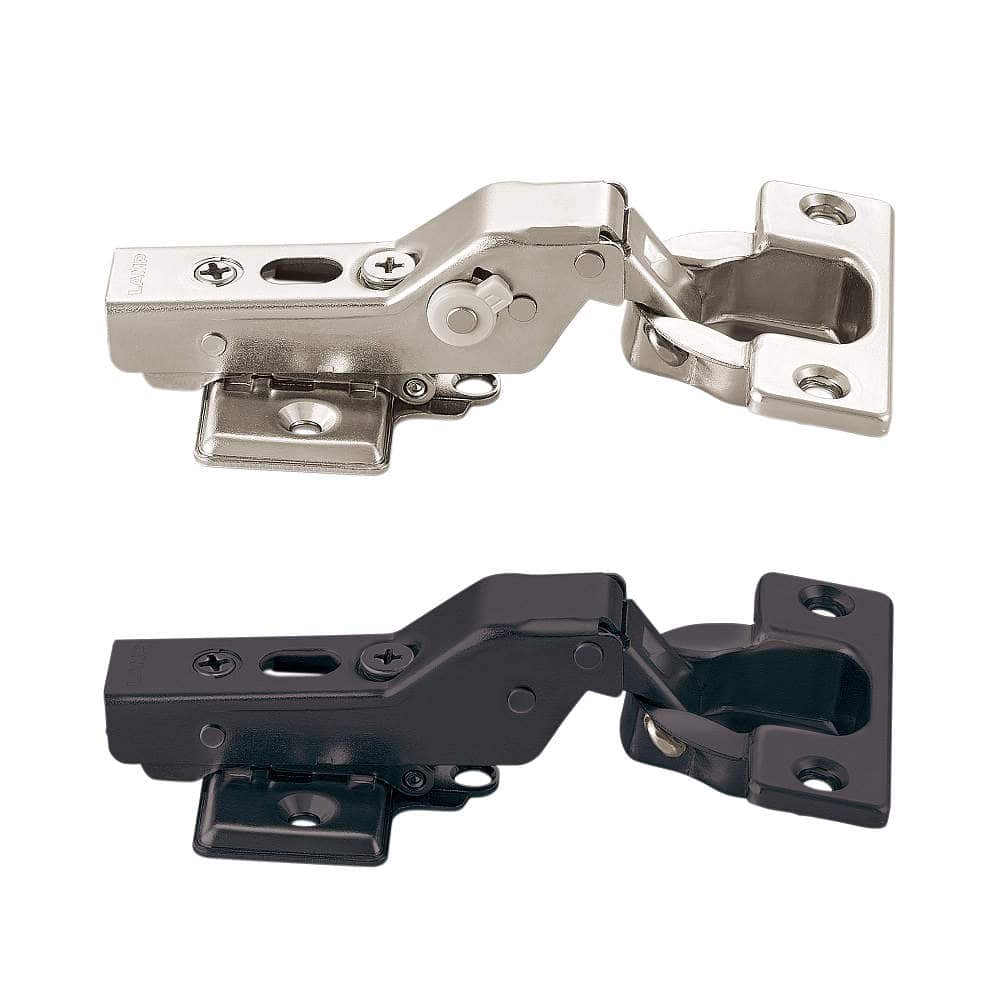

写真は別売のマウンティングプレートとの組み合わせです。
３Dビュー
拡大したり、ぐるぐる回したり製品外形をご確認いただけます。
表示中の製品品番
表示中の製品品番
360-D26-9T
閉時
品番
- 360-D26-9T
- 360-26-9T
- 360-C26-9T
- 360-U26-9T
- 360-D26-9T+360-P4W-30T
- 360-D26-9T+360-P4W-32T
- 360-D26-9T+360-P6WT
- 360-26/C26-9T+360-P4W-30T
- 360-26/C26-9T+360-P4W-32T
- 360-26/C26-9T+360-P6WT
- 360-26/C26-9T+360-P4W-30+5
- 360-26/C26-9T+360-P4W-32+5
- 360-26/C26-9T+360-P6WT+5
- 360-26/C26-9T+360-P4W-30-DS
- 360-26/C26-9T+360-P4W-32-DS
- 360-26/C26-9T+360-P6W-30-32T
- 360-D26-9T+360-P4W-30T+5
- 360-D26-9T+360-P4W-32T+5
- 360-D26-9T+360-P6WT+5
- 360-D26-9T+360-P4W-30-DS
- 360-D26-9T+360-P4W-32-DS
- 360-D26-9T+360-P6W-30-32T
- 360-(C/U)26-9T+360-P6W-30-32T+5
- 360-26/C26/U26-9T+360-P6WT-NA
- 360-D26-9T+360-P6WT-NA
表示3Dビュー選択
読み込みに時間がかかる場合がございます。データが表示されるまでしばらくお待ちください。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
ラプコン搭載 オリンピア スライド丁番
360
105°開き/9mmかぶせ/ダンパー内蔵タイプ PAT
●ダンパー機能付はスピードを5段階で調節できます。
●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。
●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。
- 弊社20万回開閉試験クリア
- ソフトクローズ
ラプコン機構搭載製品
モーションデザインテック製品
- 仕様
- ●扉の三次元調整機能（前後＋1.5mm、−2.5mm、上下±2.5mm、かぶせ〔左右〕＋0mm、−4mm）
●使用温度：0℃〜40℃
- 別売品
- ●オリンピアシリーズ マウンティングプレート（取付座金）
●丸皿タッピンねじ 3.5×15NI
- 推奨ねじ
- ●呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ
- #キーワード
- #シンクス（SHINX）加工機用データ対応 #ホマッグ（HOMAG）woodWOP対応 #PYTHA（パイタ・ピタ）対応 #ビエッセ（BIESSE）B_SOLID対応
4件
／4件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
4件
4件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
4件
／4件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 付加機能 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
360-D26-9T
閉時
品番
3Dビュー
|
360-D26-9T | カート |
￥1,200/ヶ
(￥1,320/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | ダンパー内蔵（5段階） | ソフトクローズ（内蔵） | 160-026-842 | − | − | 4510932140355 |
|
360-26-9T
閉時
品番
3Dビュー
|
360-26-9T | カート |
￥405/ヶ
(￥446/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | キャッチなし | キャッチなし | 160-026-838 | − | − | 4510932140317 |
|
360-C26-9T
閉時
品番
3Dビュー
|
360-C26-9T | カート |
￥405/ヶ
(￥446/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | キャッチ付 | キャッチ付 | 160-026-834 | − | − | 4510932140270 |
|
360-U26-9T
閉時
品番
3Dビュー
|
360-U26-9T | カート |
￥485/ヶ
(￥534/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | オープンタイプ | オープンタイプ | 160-042-391 | − | − | 4510932181754 |
右にスライドするとさらに情報が見られます
取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
アクリル等を扉とする際は取付図をご覧ください。
