モノフラット
FAD-5
軽量扉用 PAT

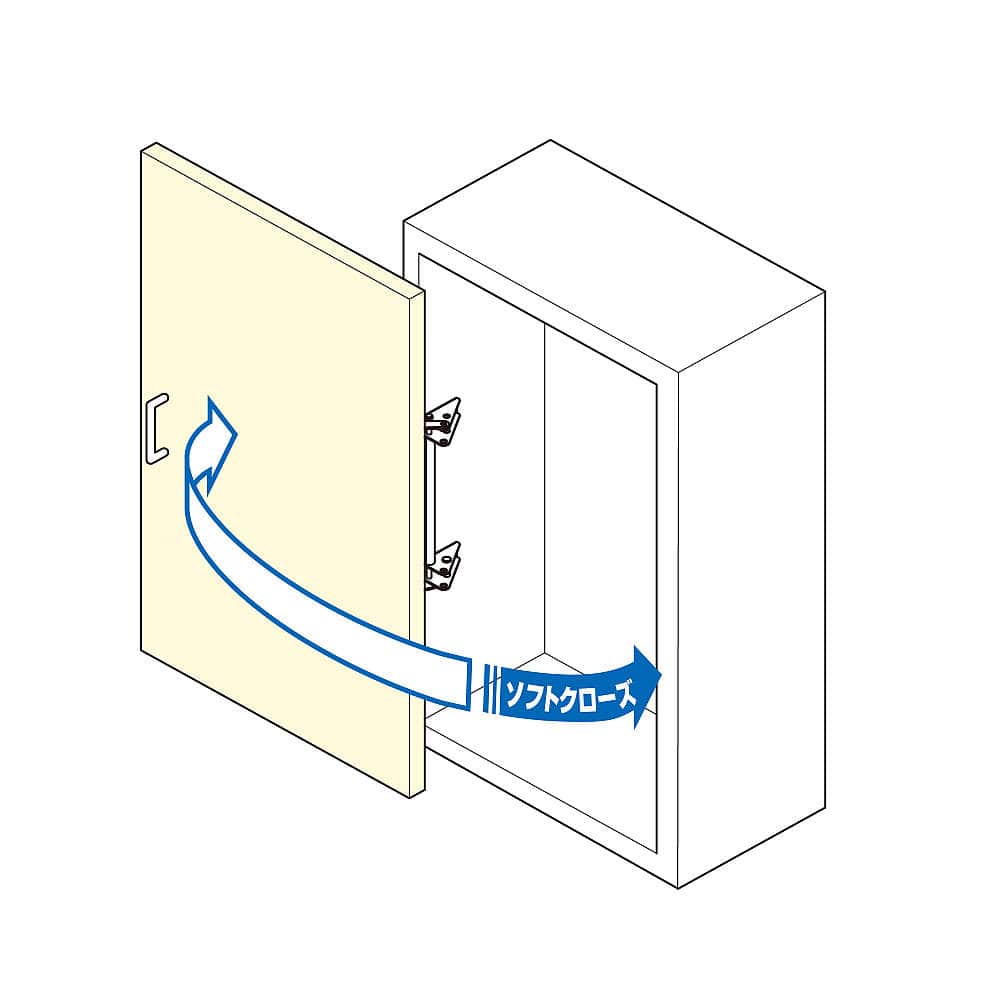

開き戸よりも小さい軌跡で開き、開いた後も扉が邪魔にならない、トイレなどの小型収納に最適なアーム式フラットドア。
●扉の持ち出しが開き戸に比べて小さく、キャビネット前のスペースが狭くても使用できます。
●片開き、観音開きなどの開き方の組み合わせが可能です。
●扉はゆっくりと静かに閉まります。
●扉は上下（±3mm）、左右（±2.5mm）、平行（約5°）の調整が可能です。
●片開き、観音開きなどの開き方の組み合わせが可能です。
●扉はゆっくりと静かに閉まります。
●扉は上下（±3mm）、左右（±2.5mm）、平行（約5°）の調整が可能です。
- 弊社4万回開閉試験クリア
- ソフトクローズ
- 仕様
- ●扉幅：270〜350mm
●扉高さ：260〜650mm
●扉厚：15〜20mm
●扉質量：5kg以下(扉1枚当り)
●製品仕様：1枚扉仕様(かぶせ)
- 用途
- トイレ、キッチン周りの戸棚、カウンターテーブル下や下駄箱などの収納家具。
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 扉質量kg | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 FAD-5
品番
3Dビュー
|
FAD-5 |
カート
|
￥6,200/セット
(￥6,820/セット)
|
お問い合わせください | − | − |  |
− | − | 部品セット | 0〜5 | 250-016-605 | − | − | 4510932110631 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
230-P4W-32T | カート |
￥180/ヶ
(￥198/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 160-070-041 | − | − | 4510932020138 |
右にスライドするとさらに情報が見られます
ご注意
●扉の操作感は取付位置により変わる場合があります。実際の取り付けにてご確認ください。
●連続扉となる場合の詳細は、弊社営業担当者までお問い合わせください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
カタログ訂正・更新のご案内
-
取付説明書（日本語版）
-
Installation Manual (English)
