上吊式引戸
FD25SP
戸袋対応/デュアルソフトクローザー仕様/上ローラー木口掘込 PAT
FDシリーズ最上の「引き際の軽さ」を実現。さらに施工も簡単。施工後のメンテナンスがしやすい分割連結式上レールを採用したデュアルソフトクローザー仕様の引戸金物。
●軽い力で開けられる。引込量は約60mmです。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
- 弊社30万回開閉試験クリア
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：464〜1000mm
●扉高さ：2400mm以下
●扉厚：30mm以上
●扉質量：25kg以下（扉1枚当り）
- #キーワード
- #ハンガーレール #2wayソフトクローズ #2ウェイソフトクローズ #シンクス（SHINX）加工機用データ対応
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD25SPDHCP-PD |
カート
|
￥12,020/セット
(￥13,222/セット)
|
お問い合わせください | − | − |  |
− | − | − | 250-054-981 | − | − | − |
右にスライドするとさらに情報が見られます

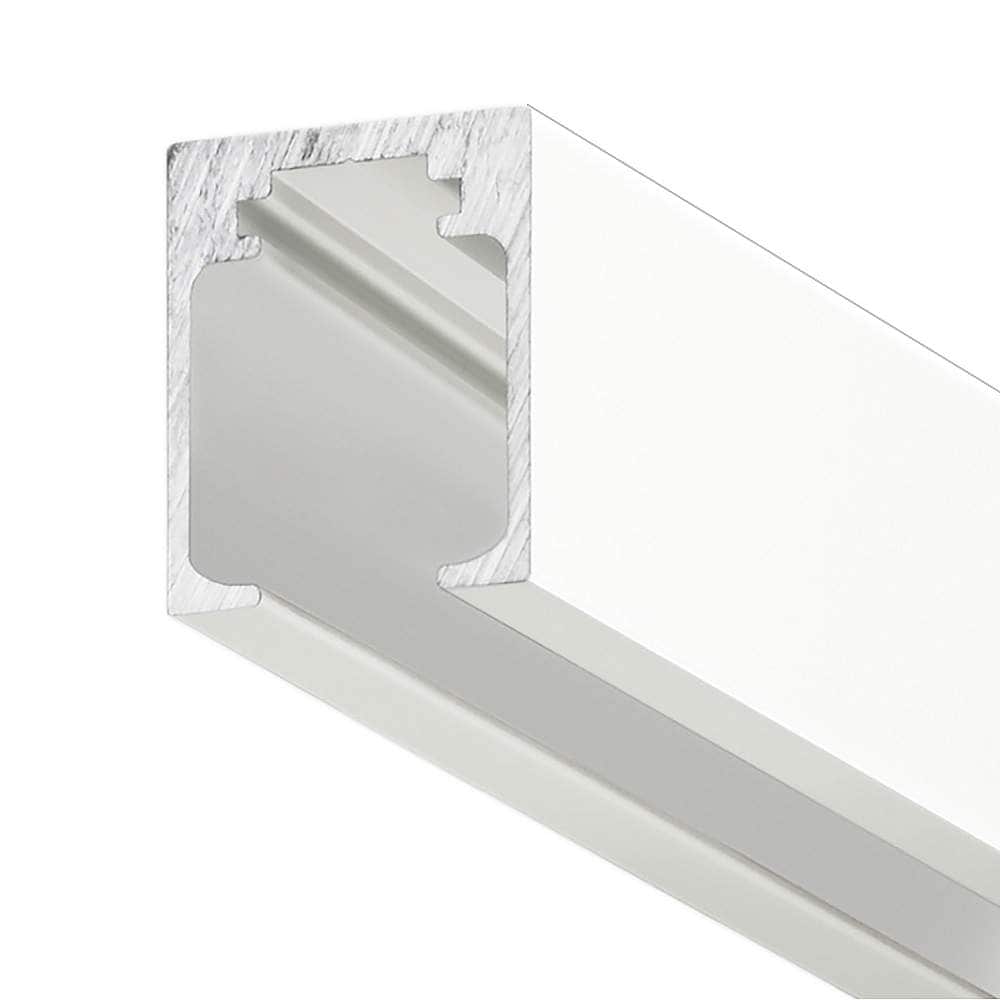

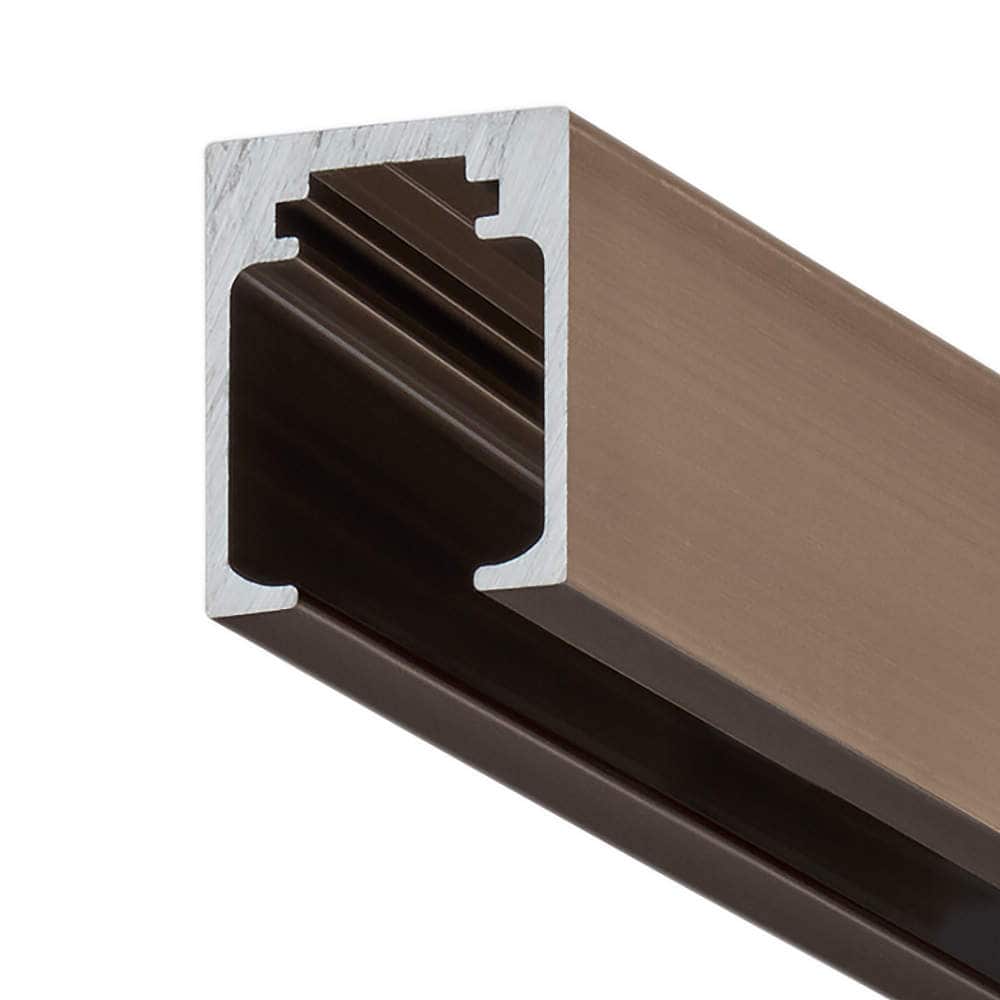

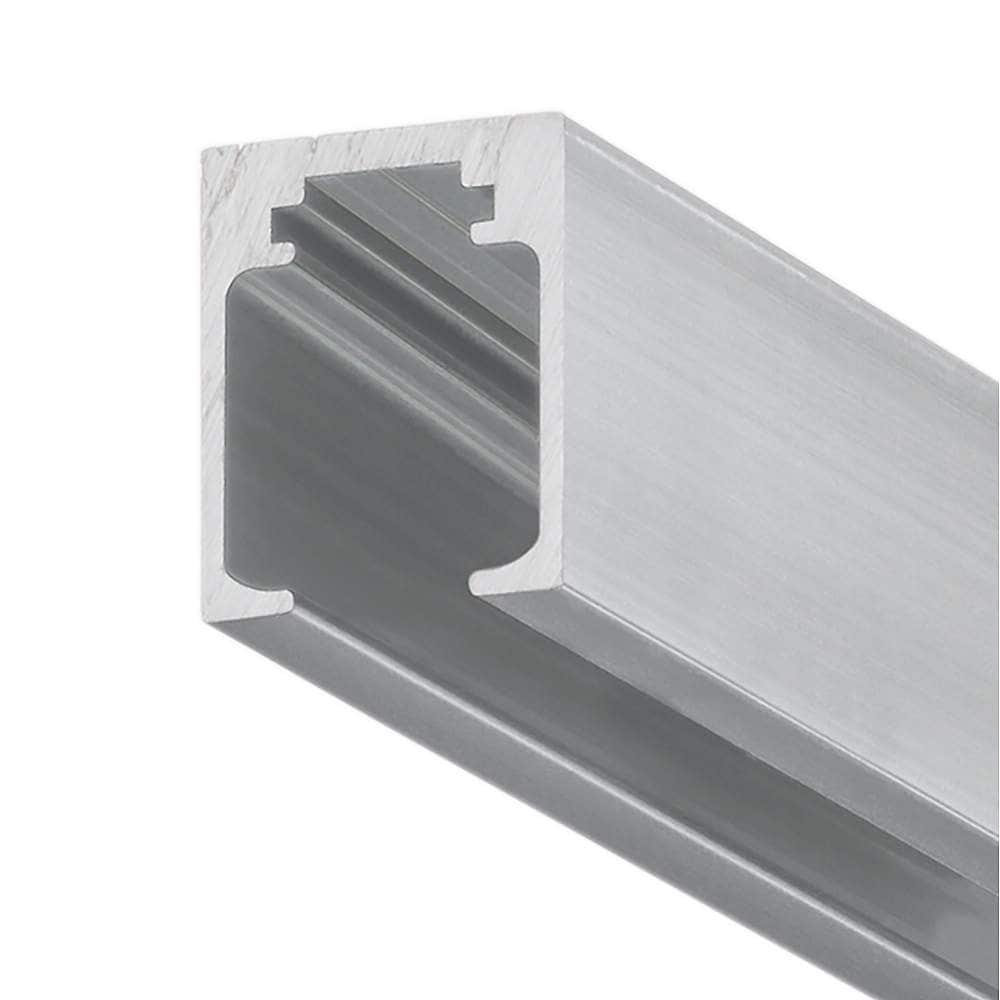

戸袋専用上レール（面付用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-35EV-TRMP860-SL |
カート
|
￥2,910/本
(￥3,201/本)
|
お問い合わせください | − | − |  |
− | − | − | 戸袋専用上レール（面付用） | 860 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-035-283 | − | − | 4510932173575 |
|
|
FD30-35EV-TRMP1260-SL |
カート
|
￥3,670/本
(￥4,037/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1260 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-035-284 | − | − | 4510932173582 |
|
|
FD30-35EV-TRMP1860-SL |
カート
|
￥5,230/本
(￥5,753/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1860 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-035-285 | − | − | 4510932173599 |
|
|
FD30-35EV-TRMP2760-SL |
カート
|
￥7,570/本
(￥8,327/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 2760 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-035-286 | − | − | 4510932173605 |
|
|
FD30-35EV-TRMP3960-SL |
カート
|
￥11,130/本
(￥12,243/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 3960 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-035-287 | − | − | 4510932173612 |
|
|
FD30-35EV-TRMP860-UM |
カート
|
￥3,100/本
(￥3,410/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 860 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-035-288 | − | − | 4510932173629 |
|
|
FD30-35EV-TRMP1260-UM |
カート
|
￥4,030/本
(￥4,433/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1260 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-035-289 | − | − | 4510932173636 |
|
|
FD30-35EV-TRMP1860-UM |
カート
|
￥5,640/本
(￥6,204/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1860 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-035-290 | − | − | 4510932173643 |
|
|
FD30-35EV-TRMP2760-UM |
カート
|
￥8,260/本
(￥9,086/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 2760 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-035-291 | − | − | 4510932173650 |
|
|
FD30-35EV-TRMP3960-UM |
カート
|
￥12,000/本
(￥13,200/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 3960 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-035-292 | − | − | 4510932173667 |
|
|
FD30-35EV-TRMP860-WT |
カート
|
￥3,130/本
(￥3,443/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 860 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-035-293 | − | − | 4510932173674 |
|
|
FD30-35EV-TRMP1260-WT |
カート
|
￥4,070/本
(￥4,477/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1260 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-035-294 | − | − | 4510932173681 |
|
|
FD30-35EV-TRMP1860-WT |
カート
|
￥6,360/本
(￥6,996/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 1860 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-035-295 | − | − | 4510932173698 |
|
|
FD30-35EV-TRMP2760-WT |
カート
|
￥7,830/本
(￥8,613/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 2760 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-035-296 | − | − | 4510932173704 |
|
|
FD30-35EV-TRMP3960-WT |
カート
|
￥10,940/本
(￥12,034/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（面付用） | 3960 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-035-297 | − | − | 4510932173711 |
右にスライドするとさらに情報が見られます
戸袋専用上レール（掘込用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-35EV-TRHP860-SL |
カート
|
￥2,910/本
(￥3,201/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 860 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-043-802 | − | − | 4510932187299 |
|
|
FD30-35EV-TRHP1260-SL |
カート
|
￥3,670/本
(￥4,037/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1260 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-043-803 | − | − | 4510932187305 |
|
|
FD30-35EV-TRHP1860-SL |
カート
|
￥5,230/本
(￥5,753/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1860 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-043-804 | − | − | 4510932187312 |
|
|
FD30-35EV-TRHP2760-SL |
カート
|
￥7,570/本
(￥8,327/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 2760 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-043-805 | − | − | 4510932187329 |
|
|
FD30-35EV-TRHP3960-SL |
カート
|
￥11,130/本
(￥12,243/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 3960 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-043-806 | − | − | 4510932187336 |
|
|
FD30-35EV-TRHP860-UM |
カート
|
￥3,100/本
(￥3,410/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 860 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-043-807 | − | − | 4510932187343 |
|
|
FD30-35EV-TRHP1260-UM |
カート
|
￥4,030/本
(￥4,433/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1260 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-043-808 | − | − | 4510932187350 |
|
|
FD30-35EV-TRHP1860-UM |
カート
|
￥5,640/本
(￥6,204/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1860 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-043-809 | − | − | 4510932187367 |
|
|
FD30-35EV-TRHP2760-UM |
カート
|
￥8,260/本
(￥9,086/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 2760 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-043-810 | − | − | 4510932187435 |
|
|
FD30-35EV-TRHP3960-UM |
カート
|
￥12,000/本
(￥13,200/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 3960 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-043-811 | − | − | 4510932187374 |
|
|
FD30-35EV-TRHP860-WT |
カート
|
￥3,130/本
(￥3,443/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 860 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-043-812 | − | − | 4510932187381 |
|
|
FD30-35EV-TRHP1260-WT |
カート
|
￥4,070/本
(￥4,477/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1260 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-043-813 | − | − | 4510932187398 |
|
|
FD30-35EV-TRHP1860-WT |
カート
|
￥6,360/本
(￥6,996/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 1860 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-043-814 | − | − | 4510932187404 |
|
|
FD30-35EV-TRHP2760-WT |
カート
|
￥7,830/本
(￥8,613/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 2760 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-043-815 | − | − | 4510932187411 |
|
|
FD30-35EV-TRHP3960-WT |
カート
|
￥10,940/本
(￥12,034/本)
|
お問い合わせください | − | − | |
− | − | − | 戸袋専用上レール（掘込用） | 3960 | アルマイト処理+塗装/ホワイト | アルミニウム合金 | ホワイト | 250-043-816 | − | − | 4510932187428 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD25SP-WRH-DSC |
カート
|
￥7,200/ヶ
(￥7,920/ヶ)
|
お問い合わせください | − | − | |
− | − | − | デュアルソフトクローザー（後付トリガー、トリガー取付治具、スパナ付） | 有色クロメート処理（三価） | − | グレー | 250-050-820 | − | − | 4510932216616 |
|
|
FD25SP-WRH-N |
カート
|
￥2,400/ヶ
(￥2,640/ヶ)
|
お問い合わせください | − | − | |
− | − | − | デュアルソフトクローザー対応上ローラー （掘込用） | 有色クロメート処理（三価） | 鋼/ポリアセタール（POM） | グレー | 250-050-822 | − | − | 4510932216630 |
|
FD30-HBG-WT
品番
3Dビュー
|
FD30-HBG-WT |
カート
|
￥300/ヶ
(￥330/ヶ)
|
お問い合わせください | − | − | − | − | − | − | 下ガイド（ローラー付） | 有色クロメート処理 | 鋼/ポリアミド（PA） | ホワイト | 250-018-895 | − | − | 4510932113465 |
|
FD30-HBG-LBR
品番
3Dビュー
|
FD30-HBG-LBR |
カート
|
￥300/ヶ
(￥330/ヶ)
|
お問い合わせください | − | − | |
FD30-HBG | − | − | 下ガイド（ローラー付） | 有色クロメート処理 | 鋼/ポリアミド（PA） | ライトブラウン | 250-017-151 | − | − | 4510932111300 |
|
FD30-HBG-DB
品番
3Dビュー
|
FD30-HBG-DB |
カート
|
￥290/ヶ
(￥319/ヶ)
|
お問い合わせください | − | − | − | − | − | − | 下ガイド（ローラー付） | 有色クロメート処理 | 鋼/ポリアミド（PA） | ダークブラウン | 250-018-896 | − | − | 4510932113472 |
|
|
FD25SP-TRGPF |
カート
|
￥500/ヶ
(￥550/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸袋用トリガー（戸先用） | 有色クロメート処理（三価）、黒色クロメート処理（三価） | 鋼 | − | 250-054-915 | − | − | 4510932226226 |
|
|
FD25SP-TRGPB |
カート
|
￥1,620/ヶ
(￥1,782/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸袋用トリガー（戸尻用） | 有色クロメート処理（三価）、黒色クロメート処理（三価） | 鋼 | − | 250-054-916 | − | − | 4510932226233 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD25SP-WRH-DSC | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥7,200/ヶ (￥7,920/ヶ) | − | 250-050-820 |
| FD25SP-WRH-N | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥2,400/ヶ (￥2,640/ヶ) | − | 250-050-822 |
| FD30-HBG-WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥300/ヶ (￥330/ヶ) | − | 250-018-895 |
| FD30-HBG-LBR | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥300/ヶ (￥330/ヶ) | − | 250-017-151 |
| FD30-HBG-DB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥290/ヶ (￥319/ヶ) | − | 250-018-896 |
| FD25SP-TRGPF | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥500/ヶ (￥550/ヶ) | − | 250-054-915 |
| FD25SP-TRGPB | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥1,620/ヶ (￥1,782/ヶ) | − | 250-054-916 |
右にスライドするとさらに情報が見られます
最新の価格は「製品情報・購入」のタブでご確認ください
2025年4月価格改定をしております
2025年4月価格改定をしております
カタログ訂正・更新のご案内
設計支援・選定ツール
-
施工説明書（日本語版）
-
Installation Manual (English)
-
専用・不要部品について（日本語版/英語版）_Required and Unnecessary Parts (English/Japanese)
