FDシリーズ
上吊式引戸
FD50 戸袋対応/デュアルソフトクローザー仕様/上ローラー木口面付 PAT.P
特長
キーワード：ハンガーレール
施工後のメンテナンスがしやすい、分割連結式上レールを採用したデュアルソフトクローザー仕様の引戸金物。
- 弊社20万回開閉試験クリア
●引込量が約115mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。引込量は戸尻側約115mm。
●注意などの詳細はデジタルカタログをご覧ください。
仕様
●扉幅：扉高さ2400mm以下の場合774〜1500mm、扉高さ2401〜2700mmの場合800〜1500mm
●扉高さ：2700mm以下
●扉厚：30mm以上
●扉質量：50kg以下（扉１枚当り）※推奨25kg〜
仕様表・購入
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。
部品セット
絞り込み検索結果 1件 ／ 1件中 ※絞り込み解除で、他の品番も表示されます。
| 画像 | 品番 | 注文 | ￥価格(税抜) | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像 | FD50DHCMP-PD |
 |
￥24,030/セット | ￥26,433/セット |
|
− | − | − | − | − | − | 250-029-770 | − | − | − |
別売品戸袋専用上レール
| 画像 | 品番 | 注文 | ￥価格(税抜) | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像 | FD50-TRP1260-SL |
|
￥5,730/本 | ￥6,303/本 |
|
− | − |  |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-680 | − | − | 4510932164368 |
| 画像 | FD50-TRP1260-UM |
|
￥6,050/本 | ￥6,655/本 |
|
− | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-684 | − | − | 4510932164405 |
| 画像 | FD50-TRP1260-WT |
|
￥6,590/本 | ￥7,249/本 |
|
− | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール | 250-029-688 | − | − | 4510932164443 |

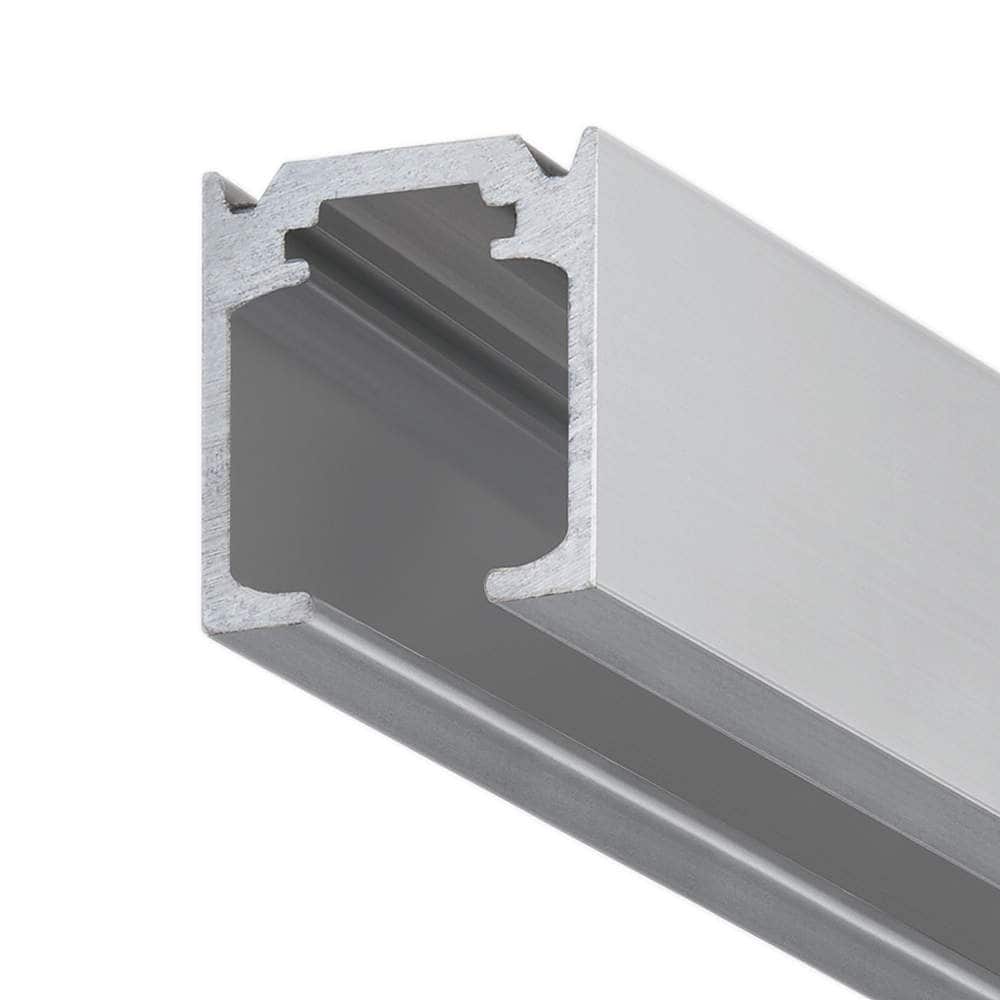

| 画像 | FD50-TRP1860-SL |
|
￥8,430/本 | ￥9,273/本 |
|
− | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-681 | − | − | 4510932164375 |

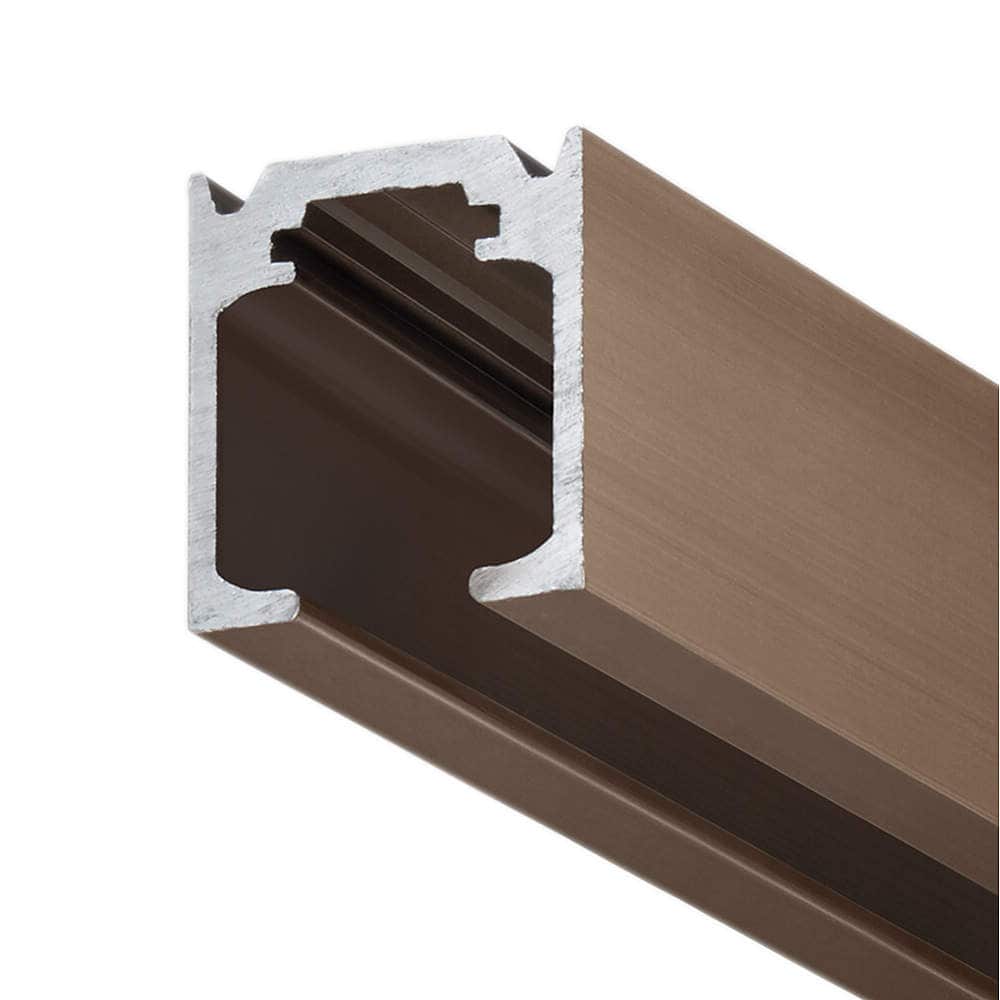

| 画像 | FD50-TRP1860-UM |
|
￥8,860/本 | ￥9,746/本 |
|
− | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-685 | − | − | 4510932164412 |

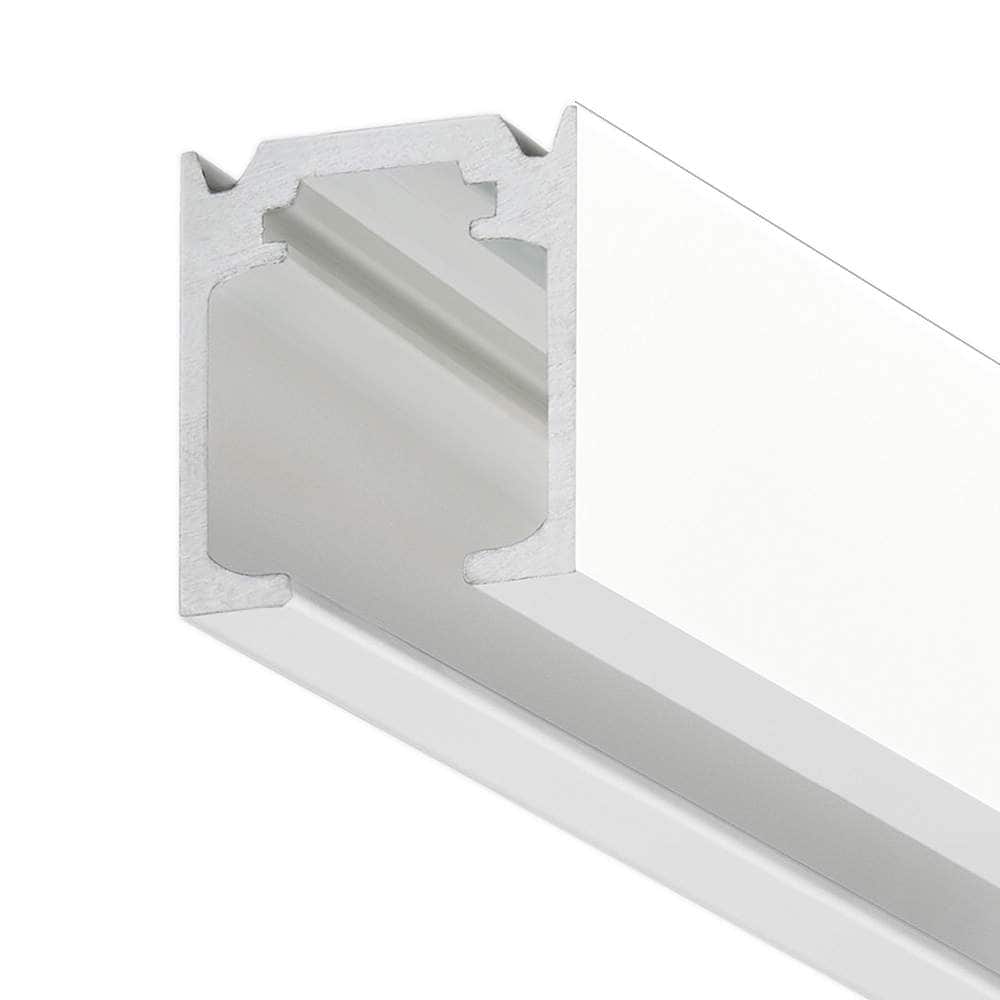

| 画像 | FD50-TRP1860-WT |
|
￥9,720/本 | ￥10,692/本 |
|
− | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 戸袋専用上レール | 250-029-689 | − | − | 4510932164450 |
| 画像 | FD50-TRP2760-SL |
|
￥12,320/本 | ￥13,552/本 |
|
− | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-682 | − | − | 4510932164382 |
| 画像 | FD50-TRP2760-UM |
|
￥12,960/本 | ￥14,256/本 |
|
− | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-686 | − | − | 4510932164429 |
| 画像 | FD50-TRP2760-WT |
|
￥14,260/本 | ￥15,686/本 |
|
− | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルマイト処理＋塗装/ホワイト | 戸袋専用上レール | 250-029-690 | − | − | 4510932164467 |
| 画像 | FD50-TRP3960-SL |
|
￥17,280/本 | ￥19,008/本 |
|
− | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-683 | − | − | 4510932164399 |
| 画像 | FD50-TRP3960-UM |
|
￥18,150/本 | ￥19,965/本 |
|
− | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 戸袋専用上レール | 250-029-687 | − | − | 4510932164436 |
| 画像 | FD50-TRP3960-WT |
|
￥19,880/本 | ￥21,868/本 |
|
− | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルマイト処理＋塗装/ホワイト | 戸袋専用上レール | 250-029-691 | − | − | 4510932164474 |
セット部品単品
| 画像 | 品番 | 注文 | ￥価格(税抜) | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 主材料 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像 | FD30-HBRT1500SIL |
|
￥1,660/本 | ￥1,826/本 |
|
− | − | |
− | − | − | − | − | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 扉下側埋込ガイドレール（1500mm） | 250-019-971 | − | − | 4510932113571 |
| 画像 | FD50-BGR18 |
|
￥650/ヶ | ￥715/ヶ |
|
− | − | − | − | − | − | ナチュラル | ステンレス鋼（SUS430）/ポリアセタール（POM） | バレル研磨 | − | 下ガイド（ローラー付） | 250-029-718 | − | − | 4510932164511 |
| 画像 | FD50-TRGPF |
|
￥450/ヶ | ￥495/ヶ |
|
− | − | |
− | − | − | − | − | 有色クロメート処理（三価） | 鋼 | 戸袋用トリガー（戸先用） | 250-029-707 | − | − | 4510932164498 |
| 画像 | FD50-WRM |
|
￥3,080/ヶ | ￥3,388/ヶ |
|
− | − | − | − | − | − | ナチュラル | − | ニッケルめっき | 亜鉛合金/ポリアセタール（POM） | 上ローラー（面付用） | 250-022-901 | − | − | 4510932115940 |
| 画像 | FD50-WRM-DSC |
|
￥16,340/ヶ | ￥17,974/ヶ |
|
− | − | − | − | − | − | ナチュラル | 鋼/ポリアセタール（POM） | クロメート処理 | − | デュアルソフトクローザー（面付用 トリガー、トリガー取付治具付） | 250-022-902 | − | − | 4510932115957 |
| 画像 | FD50-TRGPB-MB |
|
￥1,850/ヶ | ￥2,035/ヶ |
|
− | − | |
− | − | − | − | − | 有色クロメート処理（三価） | 鋼 | 戸袋用トリガー（戸尻用、面付用） | 250-029-738 | − | − | 4510932164504 |
CADダウンロードCAD・BIMリクエストフォーム
納まり図、軌跡図、加工図など
| 図面名 | 2D | 3D | |||||
|---|---|---|---|---|---|---|---|
FD50DHCMP-PD_納まり図 |
DXF | DWG |
SAT |
IGES |
X_T |
STEP |
PDF |
部品セット
絞り込み検索結果 1件 ／ 1件中 ※絞り込み解除で、他の品番も表示されます。
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税抜) | 販売情報 | 注文コード | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FD50DHCMP-PD |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
− | ￥24,030/セット | − | 250-029-770 |
別売品戸袋専用上レール
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税抜) | 販売情報 | 注文コード | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FD50-TRP1260-SL |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥5,730/本 | − | 250-029-680 |
FD50-TRP1260-UM |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥6,050/本 | − | 250-029-684 |
FD50-TRP1260-WT |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥6,590/本 | − | 250-029-688 |
FD50-TRP1860-SL |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥8,430/本 | − | 250-029-681 |
FD50-TRP1860-UM |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥8,860/本 | − | 250-029-685 |
FD50-TRP1860-WT |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥9,720/本 | − | 250-029-689 |
FD50-TRP2760-SL |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥12,320/本 | − | 250-029-682 |
FD50-TRP2760-UM |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥12,960/本 | − | 250-029-686 |
FD50-TRP2760-WT |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥14,260/本 | − | 250-029-690 |
FD50-TRP3960-SL |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥17,280/本 | − | 250-029-683 |
FD50-TRP3960-UM |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥18,150/本 | − | 250-029-687 |
FD50-TRP3960-WT |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥19,880/本 | − | 250-029-691 |
セット部品単品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税抜) | 販売情報 | 注文コード | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FD30-HBRT1500SIL |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥1,660/本 | − | 250-019-971 |
FD50-BGR18 |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
予備３ |
予備４ |
予備５ |
− | ￥650/ヶ | − | 250-029-718 |
FD50-TRGPF |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥450/ヶ | − | 250-029-707 |
FD50-WRM |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
予備３ |
予備４ |
予備５ |
− | ￥3,080/ヶ | − | 250-022-901 |
FD50-WRM-DSC |
DXF | DWG | SAT | IGES | X_T | STEP | IES |
Revit |
予備３ |
予備４ |
予備５ |
− | ￥16,340/ヶ | − | 250-022-902 |
FD50-TRGPB-MB |
DXF |
DWG |
SAT |
IGES |
X_T |
STEP |
IES |
Revit |
予備３ |
予備４ |
予備５ |
|
￥1,850/ヶ | − | 250-029-738 |
- ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
カタログ
取説
| 施工説明書（日本語版） | 0934_7_fd50dhcmp_pd_j.pdf（1151.44KB） | |
| Installation Manual (English) | 0935_7_fd50dhcmp_pd_e.pdf（904.56KB） | |
| 専用・不要部品について（日本語版/英語版）_Required and Unnecessary Parts (English/Japanese) | 0970_1_fd50trp.pdf（158.94KB） | |
| 建具金物注意書き（日本語版） | 0561_2_tyuui.pdf（981.09KB） |
注意
●注意などの詳細はデジタルカタログをご覧ください。
