重量用上吊式引戸
FD80
戸袋対応/デュアルソフトクローザー仕様/上ローラー木口面付 PAT
施工後のメンテナンスがしやすい分割連結式上レールを採用したデュアルソフトクローザー仕様の重量扉用引戸金物。
●引込量が約115mmで安心！軽い力で開けられる。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。扉を開閉する方向に、ゆっくりと引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2500mm以下の場合784〜1500mm、扉高さ2501〜2700mmの場合850〜1500mm
●扉高さ：2700mm以下
●扉厚：30mm以上
●扉質量：80kg以下（扉1枚当り）※推奨35kg〜
- #キーワード
- #ハンガーレール #BIM（Revit）対応 #2wayソフトクローズ #2ウェイソフトクローズ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD80DHCMP-PD |
カート
|
￥34,310/セット
(￥37,741/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-029-722 | − | − | − |
右にスライドするとさらに情報が見られます
戸袋専用上レール
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD80-TRP1260-SL |
カート
|
￥12,540/本
(￥13,794/本)
|
お問い合わせください | − | − |  |

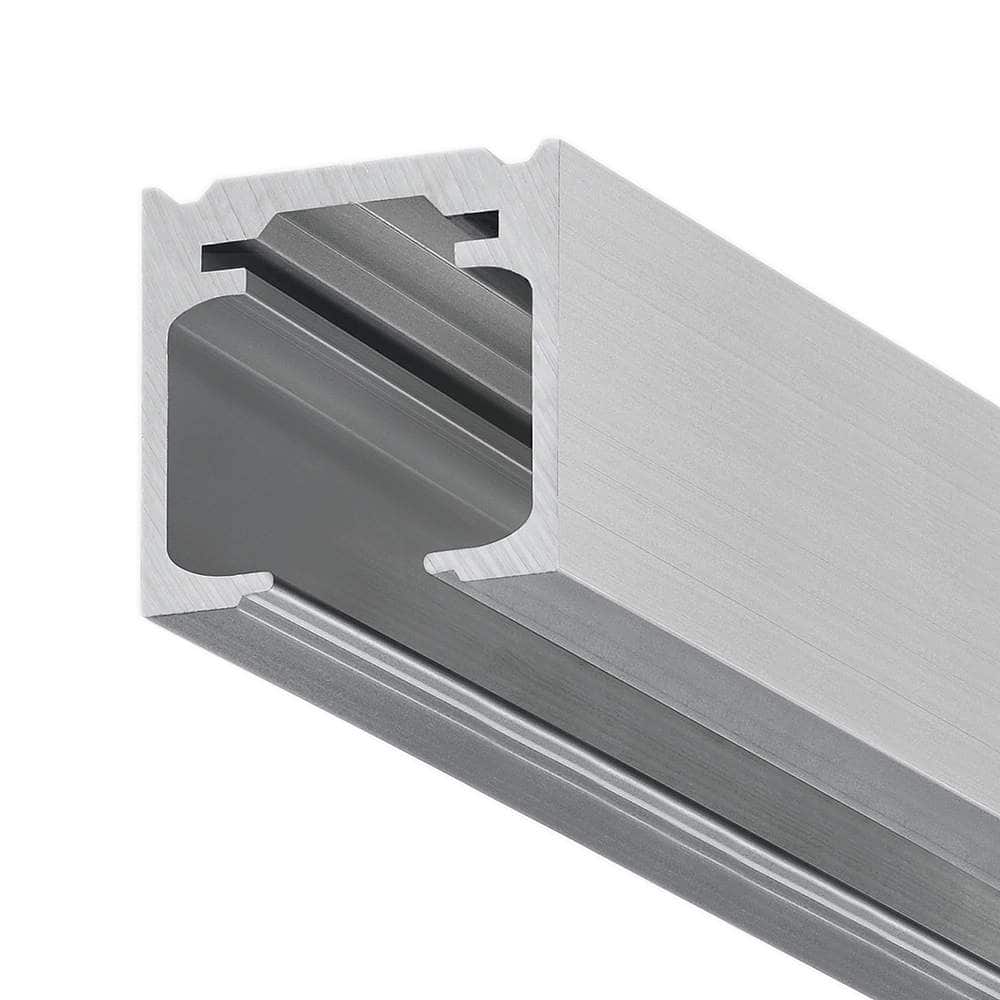

− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-692 | − | − | 4510932174084 |
|
|
FD80-TRP1260-UM |
カート
|
￥14,150/本
(￥15,565/本)
|
お問い合わせください | − | − | |

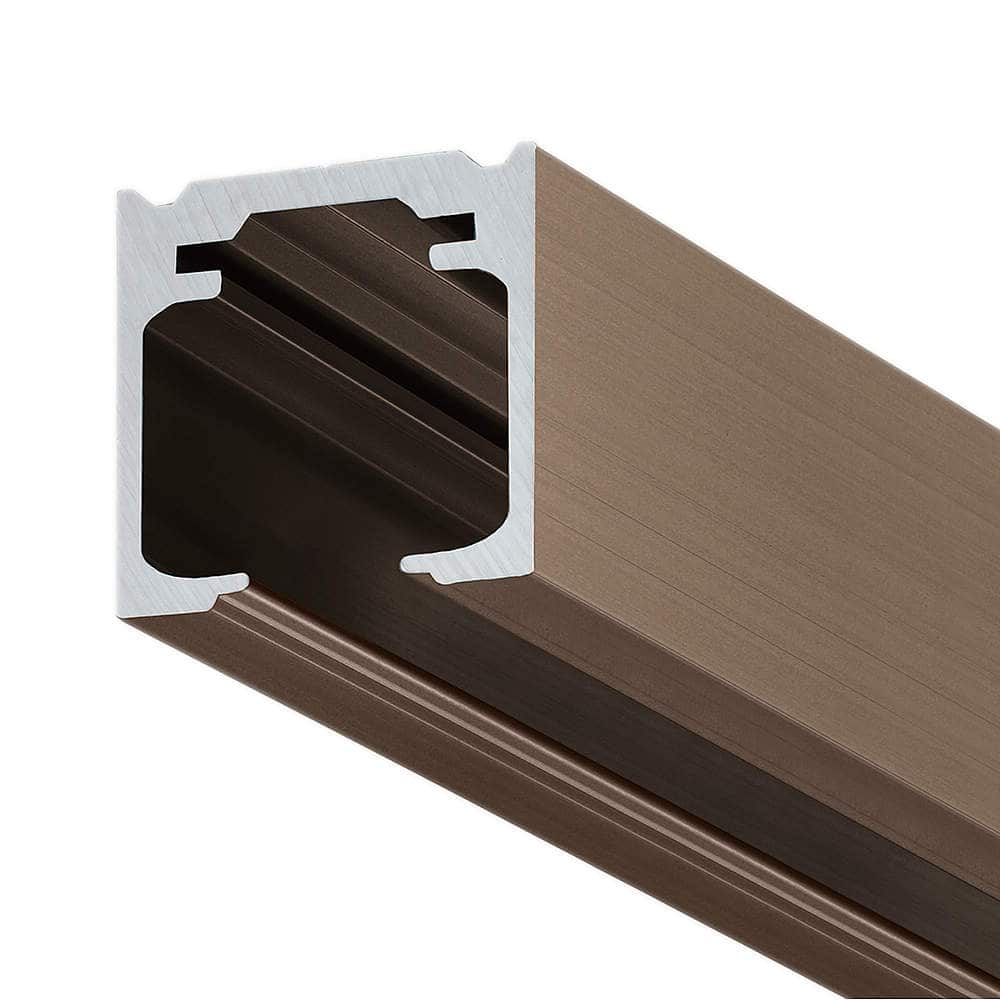

− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-696 | − | − | 4510932174121 |
|
|
FD80-TRP1260-WT |
カート
|
￥13,160/本
(￥14,476/本)
|
お問い合わせください | − | − | |

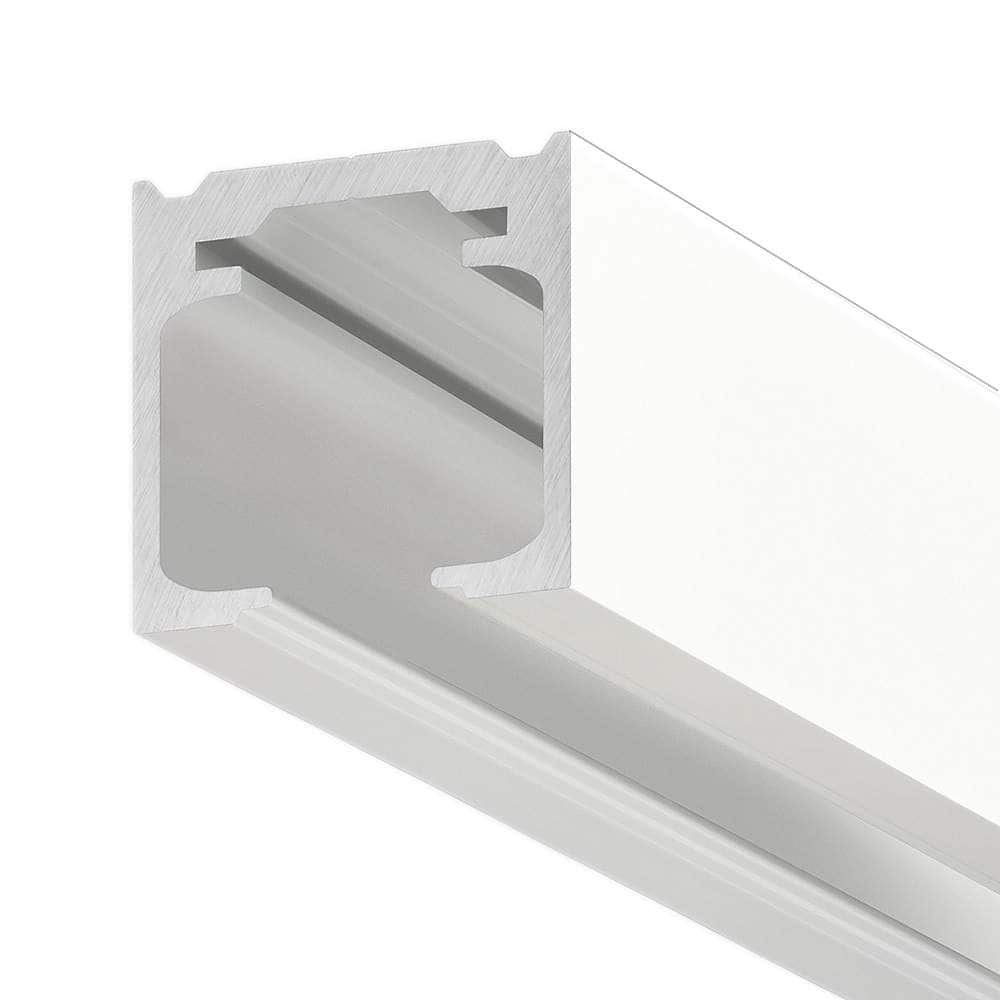

− | − | − | 上レール（戸袋用・連結用）（面付用） | 1260 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-700 | − | − | 4510932174169 |
|
|
FD80-TRP2160-SL |
カート
|
￥21,110/本
(￥23,221/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-SL | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-693 | − | − | 4510932174091 |
|
|
FD80-TRP2160-UM |
カート
|
￥24,060/本
(￥26,466/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-UM | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-697 | − | − | 4510932174138 |
|
|
FD80-TRP2160-WT |
カート
|
￥22,520/本
(￥24,772/本)
|
お問い合わせください | − | − | |
FD80-TRP1860-WT | − | − | 上レール（戸袋用・連結用）（面付用） | 2160 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-701 | − | − | 4510932174176 |
|
|
FD80-TRP2760-SL |
カート
|
￥29,470/本
(￥32,417/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-694 | − | − | 4510932174107 |
|
|
FD80-TRP2760-UM |
カート
|
￥30,690/本
(￥33,759/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-698 | − | − | 4510932174145 |
|
|
FD80-TRP2760-WT |
カート
|
￥32,290/本
(￥35,519/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 2760 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-702 | − | − | 4510932174183 |
|
|
FD80-TRP3960-SL |
カート
|
￥43,200/本
(￥47,520/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-029-695 | − | − | 4510932174114 |
|
|
FD80-TRP3960-UM |
カート
|
￥43,660/本
(￥48,026/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-029-699 | − | − | 4510932174152 |
|
|
FD80-TRP3960-WT |
カート
|
￥45,540/本
(￥50,094/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール（戸袋用・連結用）（面付用） | 3960 | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-029-703 | − | − | 4510932174190 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
￥2,040/本
(￥2,244/本)
|
お問い合わせください | − | − | |
− | − | − | 扉下側埋込ガイドレール | シルバーアルマイト処理＋塗装 | アルミニウム合金 | クリア | 250-019-971 | − | − | 4510932113571 |
|
FD50-BGR18
品番
3Dビュー
|
FD50-BGR18 |
カート
|
￥800/ヶ
(￥880/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | 下ガイド（ローラー付） | 素地 | ステンレス鋼（SUS430）/ポリアセタール | ナチュラル | 250-029-718 | − | − | 4510932164511 |
|
|
FD80-TRGPF |
カート
|
￥920/ヶ
(￥1,012/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸袋用・連結用トリガー | 有色クロメート処理（三価） | 鋼 | − | 250-029-709 | − | − | 4510932175081 |
|
FD80-WRM
品番
3Dビュー
|
FD80-WRM |
カート
|
￥5,600/ヶ
(￥6,160/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 上ローラー（面付用） | ニッケルめっき | 亜鉛合金（ZDC）／ポリアセタール（POM） | ナチュラル | 250-022-242 | − | − | 4510932114462 |
|
FD80-WRM-DSC
品番
3Dビュー
|
FD80-WRM-DSC |
カート
|
￥21,700/ヶ
(￥23,870/ヶ)
|
お問い合わせください | − | − | |
− | − | − | デュアルソフトクローザー（面付用 トリガー付） | クロメート処理 | − | ブラック | 250-022-240 | − | − | 4510932114448 |
|
|
FD80-TRGPB-MB |
カート
|
￥3,250/ヶ
(￥3,575/ヶ)
|
お問い合わせください | − | − | |
FD80-TRGPB | − | − | 上ローラー面付用戸袋用トリガー（戸尻用） | 黒色クロメート処理（三価） | 鋼 | − | 250-029-708 | − | − | 4510932175074 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
品番CAD・その他データダウンロード
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,040/本 (￥2,244/本) | − | 250-019-971 |
| FD50-BGR18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥800/ヶ (￥880/ヶ) | − | 250-029-718 |
| FD80-TRGPF | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥920/ヶ (￥1,012/ヶ) | − | 250-029-709 |
| FD80-WRM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,600/ヶ (￥6,160/ヶ) | − | 250-022-242 |
| FD80-WRM-DSC | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥21,700/ヶ (￥23,870/ヶ) | − | 250-022-240 |
| FD80-TRGPB-MB | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥3,250/ヶ (￥3,575/ヶ) | − | 250-029-708 |
右にスライドするとさらに情報が見られます
最新の価格は「製品情報・購入」のタブでご確認ください
カタログ訂正・更新のご案内
設計支援・選定ツール
-
住宅 リビング
- 使用場所：
- 住宅 リビング
-
住宅 リビング
- 使用場所：
- 住宅 リビング
-
住宅
- 使用場所：
- 住宅
- 備考：
- 最大で扉高さ2700mmに対応できることで、天井と扉の高さが同じ「ハイドア」にできます。
