モノフラット ユニゾン
MFU1200型
2021年進化型 フラット引戸/デュアルソフトクローザー仕様 PAT
隠し扉のように壁と一体になる、最大扉質量70kgのフラット引戸金物。ゆっくり静かに開閉し高級感を演出するデュアルソフトクローザーが搭載。
●閉じた時に、扉と壁がフラットになる引戸金物です。
●扉を押して開くため、扉の表側にハンドルは不要です。
●デュアルダンパーを搭載したクローザーにより扉は戸先と戸尻、双方向にゆっくり引き込まれます。
●部品点数が少なく、施工性に優れています。
●床面にレールや溝加工の必要がありません。
●調整方法を従来品より改良し、施工性を向上させています。
●その他のモノフラットシリーズについては、ラインアップ一覧をご覧ください。
●扉を押して開くため、扉の表側にハンドルは不要です。
●デュアルダンパーを搭載したクローザーにより扉は戸先と戸尻、双方向にゆっくり引き込まれます。
●部品点数が少なく、施工性に優れています。
●床面にレールや溝加工の必要がありません。
●調整方法を従来品より改良し、施工性を向上させています。
●その他のモノフラットシリーズについては、ラインアップ一覧をご覧ください。
- 弊社10万回開閉試験クリア
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：800〜1200mm
●扉高さ：2700mm以下
●扉厚：30〜40mm
●扉質量（MFU1200-40）：20〜40kg
●扉質量（MFU1200-70）：40〜70kg
●調整代：前後 …… ±4mm、上下 …… ±4mm
- 用途
- ●ウォークインクローゼット、店舗ストックヤードドアなど
-
- 説明
-
-
-
- #キーワード
- #BIM（Revit）対応 #PYTHA（パイタ・ピタ）対応
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 MFU1200-L-BL
品番
3Dビュー
|
MFU1200-L-BL |
カート
|
￥32,000/セット
(￥35,200/セット)
|
お問い合わせください | − | − | − | − | − | 左引き用 | 250-047-832 | − | − | 4510932194631 |
|
MFU1200-R-BL
品番
3Dビュー
|
MFU1200-R-BL |
カート
|
￥32,000/セット
(￥35,200/セット)
|
お問い合わせください | − | − | − | − | − | 右引き用 | 250-047-833 | − | − | 4510932194648 |
右にスライドするとさらに情報が見られます
クローザーセット
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
MFU1200-40DSC-BL |
カート
|
￥46,000/セット
(￥50,600/セット)
|
お問い合わせください | − | − | − | − | − | − | ブラック | 250-047-834 | − | − | 4510932194655 |
|
|
MFU1200-70DSC-BL |
カート
|
￥55,000/セット
(￥60,500/セット)
|
お問い合わせください | − | − | − | − | − | − | ブラック | 250-047-835 | − | − | 4510932194662 |
右にスライドするとさらに情報が見られます
レールセット
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
MFU1200-RS-BL |
カート
|
￥21,000/セット
(￥23,100/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-047-836 | − | − | 4510932194679 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|

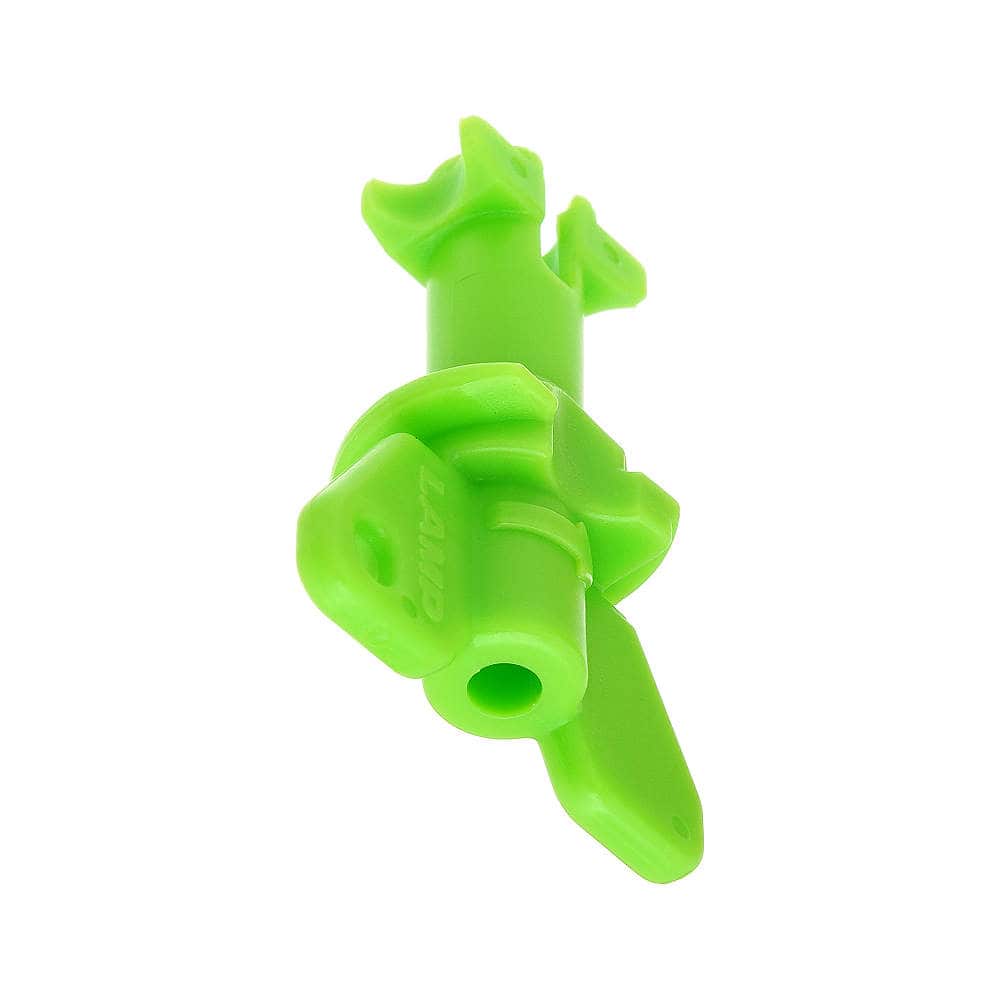

FD80-TRJ |
カート
|
￥260/ヶ
(￥286/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | グリーン | 250-036-530 | − | − | 4510932178730 |
右にスライドするとさらに情報が見られます
ご注意
●下カーブレールは扉取付面より出っ張っているため開閉時は足をぶつけないようご注意ください。また、付属の注意ラベルを貼り付けてください。
●旧型のモノフラットユニゾンネオから部品取付寸法・扉加工方法が変更になっています。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | |||||
|---|---|---|---|---|---|---|---|---|
| 納まり図（左引き用） | DXF | DWG | STEP |
X_T |
IGES |
SAT |
ZIP |
|
| 納まり図（右引き用） | DXF | DWG | STEP |
X_T |
IGES |
SAT |
ZIP |
|
| PYTHA（パイタ）用データ （CAD/CAMソフト） | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
PDF |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
レールセット
| 品番 | 2D | 3D | その他 | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MFU1200-RS-BL | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
Revit | − | ￥21,000/セット (￥23,100/セット) | − | 250-047-836 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
-

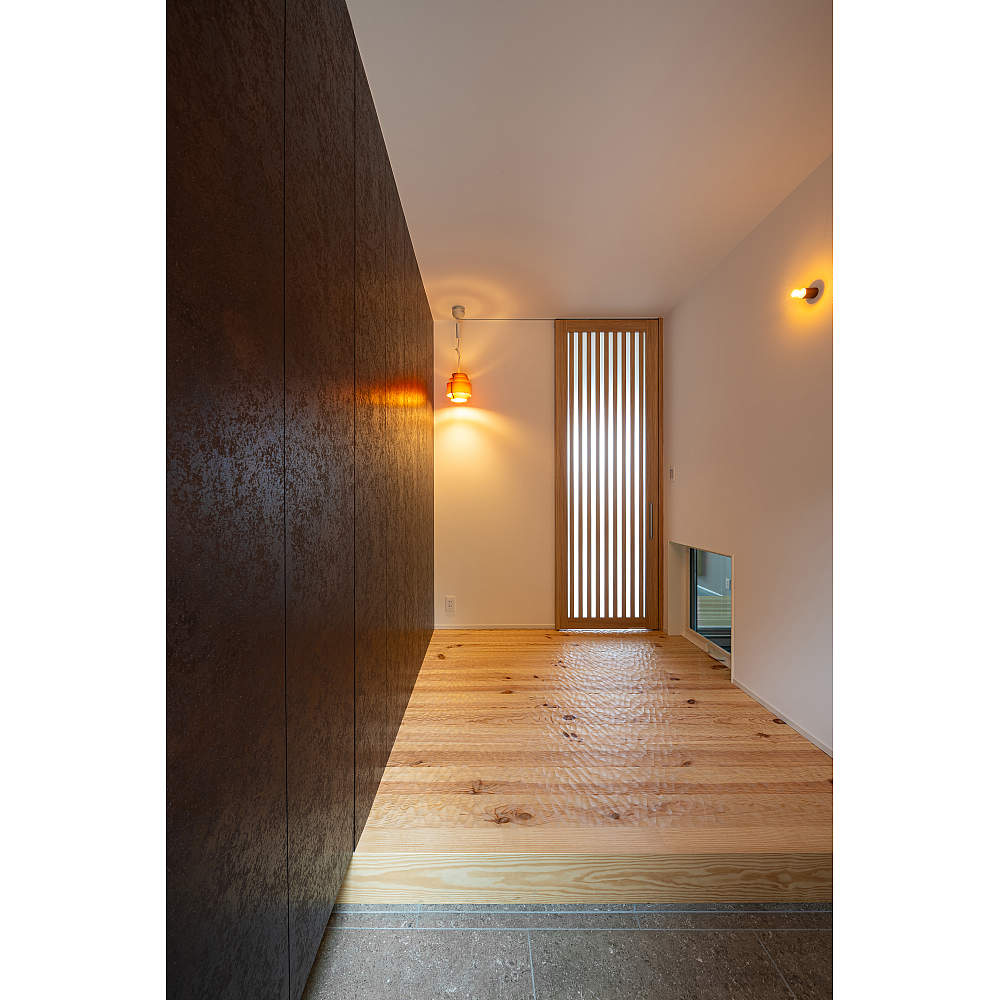

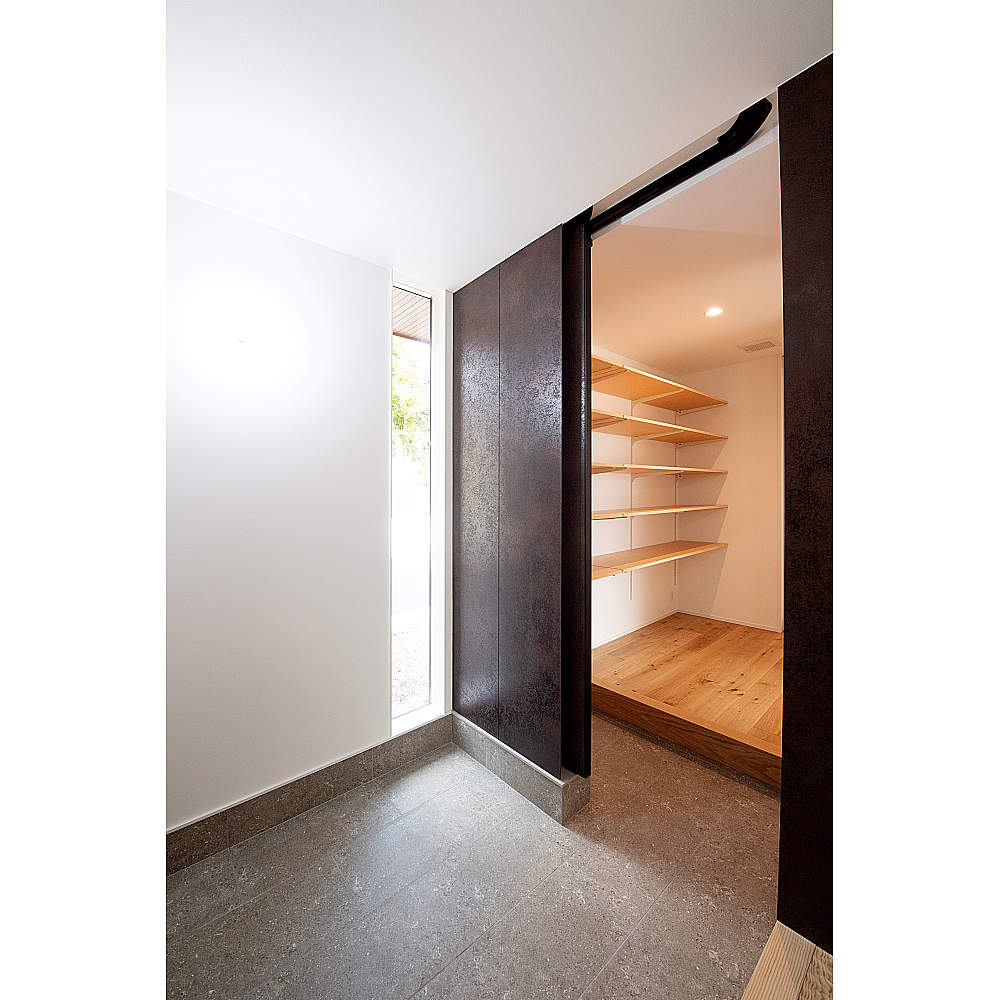

住宅 玄関
- 使用場所：
- 住宅 玄関
- 備考：
- 満足度高まる「隠す収納」、「魅せる収納」。物が多い空間も、造作の工夫でスマートに納められます。#金具見えない # 忍者屋敷
-

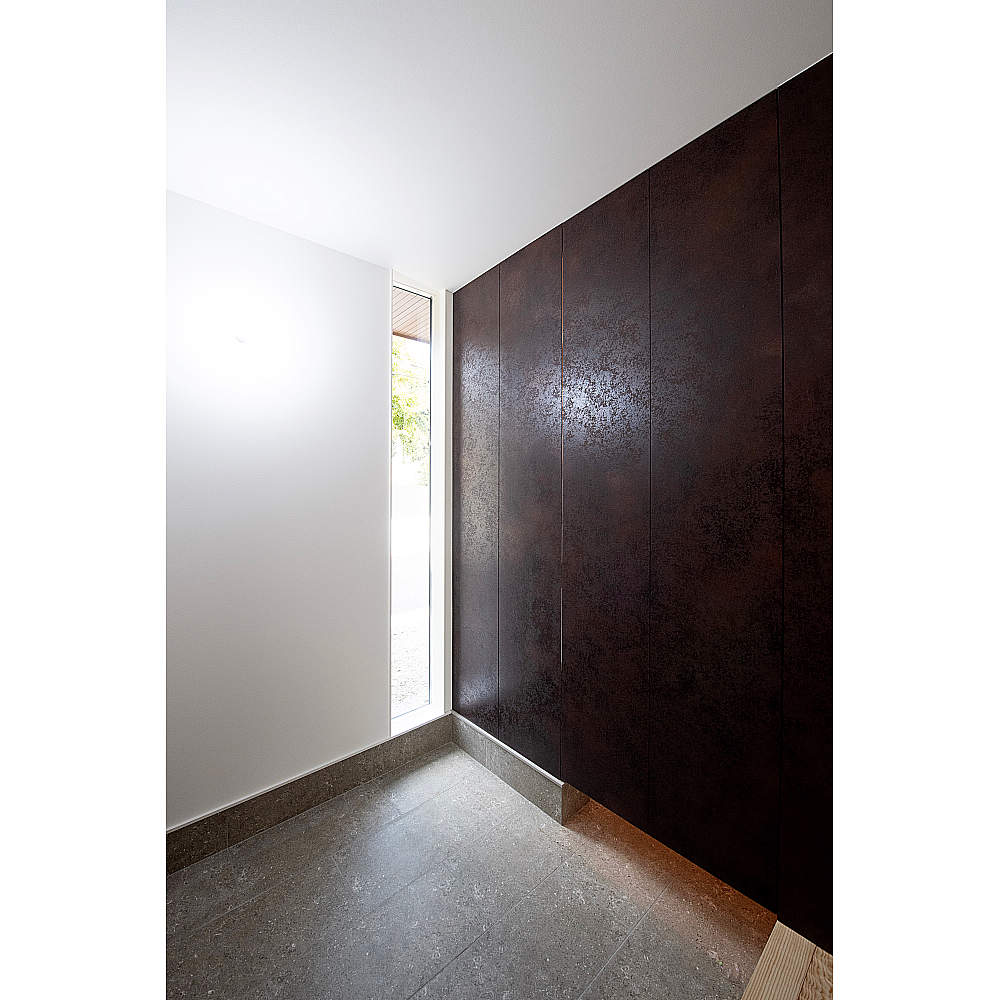

住宅 玄関
- 使用場所：
- 住宅 玄関
- 備考：
- 満足度高まる「隠す収納」、「魅せる収納」。物が多い空間も、造作の工夫でスマートに納められます。#金具見えない # 忍者屋敷
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
住宅
- 使用場所：
- 住宅
- 提供：
- ユリデザイン工房 合同会社
- 備考：
- 住宅のリノベーションにモノフラット ユニゾン MFU1200型を採用いただきました。美しくスッキリとした空間をご要望のお施主様。SOLIDOという壁面素材とモノフラット ユニゾンの組み合わせによって、壁面とドアに連続性を持たせたシームレスな空間が完成しました。外側に引手やハンドルが不要な点もご満足いただけました。※本施工例はお客様の許可をいただいて掲載しています。
-
DOHI HOUSE モデルハウス
- 使用場所：
- DOHI HOUSE モデルハウス
- 提供：
- ドヒハウス株式会社
- 備考：
- フラットな納まりで隠し扉を実現。
-
DOHI HOUSE モデルハウス
- 使用場所：
- DOHI HOUSE モデルハウス
- 提供：
- ドヒハウス株式会社
- 備考：
- 玄関側の洗面台を隠す扉に採用いただきました。
-
玄関クローゼット
- 使用場所：
- 玄関クローゼット
- 提供：
- 株式会社モデーロ
- 備考：
- 個人邸宅の玄関クローゼットに、建具用ドア金物 モノフラット ユニゾン MFU1200型を採用いただきました。閉じた時に扉と壁がフラットになり、丁番などの金物部分がなにも見えないので、扉が壁と一体化する隠し扉がつくれます。
-
玄関クローゼット
- 使用場所：
- 玄関クローゼット
- 提供：
- 株式会社モデーロ
- 備考：
- 個人邸宅の玄関クローゼットに、建具用ドア金物 モノフラット ユニゾン MFU1200型を採用いただきました。閉じた時に扉と壁がフラットになり、丁番などの金物部分がなにも見えないので、扉が壁と一体化する隠し扉がつくれます。
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
- 備考：
- 閉じた時に、扉と壁がフラットに
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
- 備考：
- 扉を押して開くため、扉の表側にハンドルは不要です
-
住宅 ワードローブ
- 使用場所：
- 住宅 ワードローブ
- 備考：
- 床面にレールや溝加工の必要はありません
-
石友ホーム ハウスセレクション彦根展示場
- 使用場所：
- 石友ホーム ハウスセレクション彦根展示場
- 備考：
- 石友ホーム株式会社のハウスセレクション彦根 展示場に、隠し扉を作れるモノフラット ユニゾンやワイン棚を作れる棚柱などを採用いただきました。
-
石友ホーム ハウスセレクション彦根展示場
- 使用場所：
- 石友ホーム ハウスセレクション彦根展示場
- 備考：
- 石友ホーム株式会社のハウスセレクション彦根 展示場に、隠し扉を作れるモノフラット ユニゾンやワイン棚を作れる棚柱などを採用いただきました。
-
石友ホーム ハウスセレクション彦根展示場
- 使用場所：
- 石友ホーム ハウスセレクション彦根展示場
- 備考：
- 石友ホーム株式会社のハウスセレクション彦根 展示場に、隠し扉を作れるモノフラット ユニゾンやワイン棚を作れる棚柱などを採用いただきました。
-
石友ホーム ハウスセレクション彦根展示場
- 使用場所：
- 石友ホーム ハウスセレクション彦根展示場
- 備考：
- 石友ホーム株式会社のハウスセレクション彦根 展示場に、隠し扉を作れるモノフラット ユニゾンやワイン棚を作れる棚柱などを採用いただきました。
