アーム式フラットドアシリーズ
開く時も開いた後も扉が邪魔にならない斬新な開き扉
製品特長
開き戸の場合
アーム式フラットドアの場合
扉の持ち出しが開き戸に比べて小さく、開いた状態でも邪魔にならないため、キャビネット前のスペースが狭い場所でも使用できます。
片開き、両開きなどの組み合わせが可能なため、さまざまなキャビネットに対応できます。
業界最大級 重量用扉用モノフラットリンクスヒンジ LIN-X 1000は、2016年グッドデザイン賞に加え、世界最大級のデザイン賞「レッド・ドット デザイン賞」をも受賞しました。
適応扉サイズ
- 扉サイズは扉の質量を優先して決めてください。
- 試験結果は、すべての使用条件下における数値を保証するものではありません。
- 耐久性の確認が必要な場合は、実際に取り付けてお確かめください。
特長動画
製品一覧
-
-
-

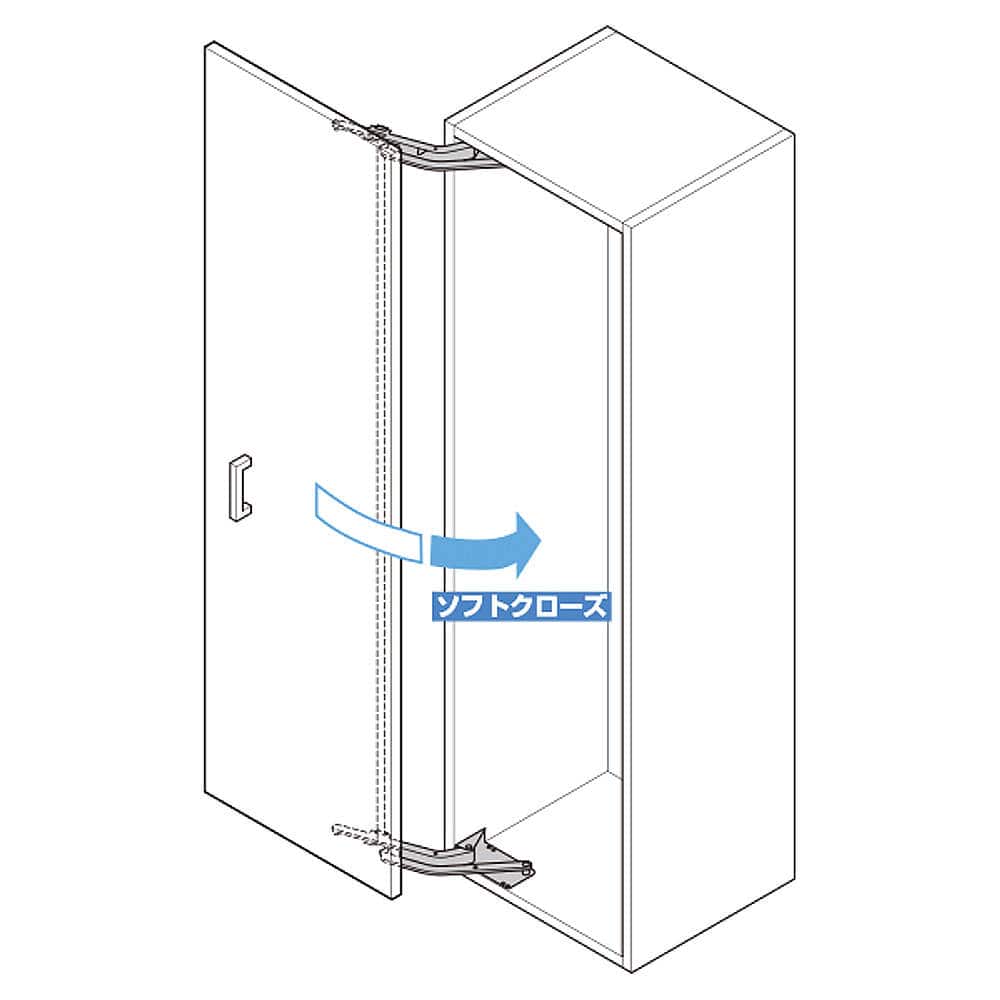

- ソフトクローズ
- 弊社10万回開閉試験クリア
開いても扉が邪魔にならない、ユニークな開き方のヒンジ。最大扉質量40kgの扉に対応。
●隣り合う扉に対してフラットに納まり、せり出すように開くヒンジです。●扉の持ち出しが開き戸の約1/2で、開閉時も邪魔にならないため、狭い場所での使用に最適です。●開口を広くとれるため、内部の確認や作業がしやすくなります。●床面にレールや溝加工の必要がありません。●吊元はアルミフレーム（市販の溝ピッチ120mm）が使用可能です。カタログを開く（見開き版）
ラプコン機構搭載製品
かぶせ扉用
モーションデザインテック製品
-
-
- ソフトクローズ
- 弊社4万回開閉試験クリア
開いても扉が邪魔にならない、ユニークな開き方のヒンジ。最大扉質量24kgの扉に対応。
●隣り合う扉に対してフラットに納まり、せり出すように開くヒンジです。●扉の持ち出しが開き戸の約1/2で、開閉時も邪魔にならないため、狭い場所での使用に最適です。●開口を広くとれるため、内部の確認や作業がしやすくなります。●ワンタッチで本体を座金に着脱できます。●床面にレールや溝加工の必要がありません。カタログを開く（見開き版）
かぶせ扉用
モーションデザインテック製品
-
-
- 弊社4万回開閉試験クリア
開き戸よりも小さい軌跡で開き、開いた後も扉が邪魔にならない、クローゼットなどに最適なアーム式フラットドア。カタログを開く（見開き版）
●扉を閉じた時に、扉と壁面がフラットになる中量扉用ドアシステムです。●扉を開く時の軌跡が開き戸に比べて小さく、キャビネット前のスぺースが狭くても使用できます。●片開き、観音開きなどの開き方の組み合わせが可能です。●ガススプリングを使用しているため扉の開閉がスムーズで、全開時、全閉時に扉を保持します -
-
- ソフトクローズ
- 弊社4万回開閉試験クリア
開いても扉が邪魔にならない、ユニークな開き方のヒンジ。最大扉質量17kgの扉に対応。
●隣り合う扉に対してフラットに納まり、せり出すように開くヒンジです。●扉の持ち出しが開き戸の約1/2で、開閉時も邪魔にならないため、狭い場所での使用に最適です。●開口を広くとれるため、内部の確認や作業がしやすくなります。●ワンタッチで本体を座金に着脱できます。●床面にレールや溝加工の必要がありません。カタログを開く（見開き版）
かぶせ扉用
モーションデザインテック製品
-
-
- ソフトクローズ
- 弊社4万回開閉試験クリア
開き戸よりも小さい軌跡で開き、開いた後も扉が邪魔にならない、小型収納に最適なアーム式フラットドア。
●扉の持ち出しが開き戸に比べて小さく、キャビネット前のスペースが狭くても使用できます。●片開き、観音開きなどの開き方の組み合わせが可能です。●扉は下図のように任意の位置で静止します。また、閉めるときはゆっくりと静かに閉まります。●扉は上下（±3mm）、左右（±2.5mm）、平行（約5°）の調整が可能です。カタログを開く（見開き版）
かぶせ扉用
-
●隣り合う扉に対してフラットに納まり、せり出すように開くヒンジです。●扉の持ち出しが開き戸の約1/2で、開閉時も邪魔にならないため、狭い場所での使用に最適です。●開口を広くとれるため、内部の確認や作業がしやすくなります。●シンプルな部品構成で施工時間を大幅に短縮できます。●床面にレールや溝加工の必要がありません。●吊元はアルミフレーム（市販品の溝ピッチ120mm）が使用可能です。
