クリックヒンジ・ストッパーヒンジ
クリックヒンジとは開閉中の扉や蓋、カバーを、独特の感触(クリック感)とともに一定の角度で仮保持(またはロック)するヒンジです。ストッパーヒンジとも呼ばれます。
扉のふらつきを抑え、他の器具にぶつかって倒してしまうこともありません。「カチッ」という感触が、開閉に確かな手応えをもたらします。
23件
/23件中
- 表示切替:
-
- 詳細
- 画像
- 比較
- 表示件数:
- 24
- 60
- 120
-
スイベルトルクヒンジ
- 水平:弊社往復試験2万回クリア
- 垂直:弊社往復試験1万回クリア
●360°回転するクリックヒンジです。●30°ごとに仮保持するタイプと、90°ごとに仮保持するタイプがあります。●中央の穴から配線を通せます。●クリックしない区間はフリクションが生じます。モーションデザインテック製品カタログを開く(見開き版) -
- ソフトモーション
●開き角度が0°と100°の2ヶ所でキャッチ機構が働くダンパーヒンジです。●クリック感とともに扉などを簡易的に保持します。●ダンパーなしのクリックストップだけのタイプもあります。●ダンパーの効く方向は時計まわり、反時計まわりの2方向あります。ラプコン機構搭載製品 モーションデザインテック製品カタログを開く(見開き版) -
●開き角度が60°、120°で仮保持するクリック機構付です。●取付後に前後・左右の方向に六角棒スパナにて調整できます。●取付ねじを隠すカバー付です。●回転部にはフッ素樹脂ワッシャが入っており、滑らかに回転します。モーションデザインテック製品カタログを開く(見開き版)
-
-
-
●-3°、±90°、177°の4箇所で仮保持します。(出荷時)●90°の仮保持角度は、45°、135°へ切り替えできます。●軸の向きを水平・垂直にして使用できます。モーションデザインテック製品カタログを開く(見開き版)
-
●90°ごとに4箇所で仮保持できます。●樹脂部品と金属部品を分別できます。●ねじを隠すキャップ付きです。キャップ(アイボリー:KD-772-3I、ブラック:KD-772-3B)のみもご用意できます。モーションデザインテック製品カタログを開く(見開き版)
-
-
●キャッチが扉を開いた状態で保持するため、補助のステーは不要です。●蝶番と一体となった裏カバー付きで取り付けやすく、また取付相手を傷付けません。モーションデザインテック製品カタログを開く(見開き版)
-
●開閉時のキャッチ機能付です。●全開時の衝撃や思わぬ外力を吸収するブリージング(クッション)機能付です。●脱着式ヒンジピンの採用により扉の吊込みが楽にできます。モーションデザインテック製品カタログを開く(見開き版)
-
●□20×□20及び□30×□30のアルミフレームに対応。●開閉時のキャッチ機能付です。●全開時の衝撃や思わぬ外力を吸収するブリージング(クッション)機能付です。●脱着式ヒンジピンの採用により扉の吊込みが楽にできます。●専用ブラケットを使用することにより、アルミフレーム取り付け可能。カタログを開く(見開き版)
-
●□20×□20及び□30×□30のアルミフレームに対応。●センターヒンジCH-75型をアルミフレームに取り付けるためのブラケットです。●ASナットを使用して取り付けます。カタログを開く(見開き版)
-
-
- 弊社10万回開閉試験クリア
●二つ折れタイプの携帯電話など、小型折りたたみケースの開閉に適したフリーストップタイプのヒンジです。●筐体開き角度は160°で、開時・閉時にキャッチ力が働きます。●ワンタッチ装着により、筐体への取り付けが簡単です。モーションデザインテック製品カタログを開く(見開き版) -
ちょうどいい角度でしっかり支えるヒンジカタログを開く(見開き版)
●開位置から閉位置まで、ラチェット機構により5°刻みで角度を保持します。●ラチェット域の最上位置まで持ち上げるとガチャンと音がします。それより上に持ち上げるとラチェット機構が解除されます。●解除時もフリクション(抵抗)機能が働き、安全に操作できます。 -
-
●レバー操作で簡単に角度調整ができるストッパー付のヒンジです。●ギアによるロック(10°刻み)で、負荷をかけても動きません。●レバーを押している間は、ロックが解除されます。●レバーを引き上げると、ロック解除状態が保持されます。●ストッパー付となしのタイプは併用できます。カタログを開く(見開き版)
-
●レバー操作で簡単に角度調整ができるストッパー付のヒンジです。●ギアによるロック(10°刻み)で、負荷をかけても動きません。●レバーを押している間は、ロックが解除されます。●レバーを引き上げると、ロック解除状態が保持されます。●ストッパー付となしのタイプは併用できます。カタログを開く(見開き版)
-
●操作が簡単な押しボタンで角度調節とロックができるヒンジです。 角度調節が必要なパイプのジョイント部に最適です。●押しボタンを押すとロックが解除され、10°毎に180°まで角度調節が可能です。●角度調節後に押しボタンから手を離すと、しっかりロックされます。カタログを開く(見開き版)
-
- フリーストップ
- パワーアシスト
- チルト:弊社5万回開閉試験クリア
- スイベル:弊社2万回開閉試験クリア
●傾き方向(チルト方向)と回転方向(スイベル方向)共に任意の角度を保持できます。●傾き方向は120°回転し、ばねのアシストで上蓋を軽く操作できます。●傾き方向の保持トルクは調整できます(0〜4N・m)。●回転方向は±180°回転し、0°、±90°、±180°で仮保持します。仮保持しない区間はフリクションが生じます。●オプションのプレートで、回転角度を±90°に規制できます。●中央の穴から配線を通せます。モーションデザインテック製品カタログを開く(見開き版) -
- 弊社10万回開閉試験クリア

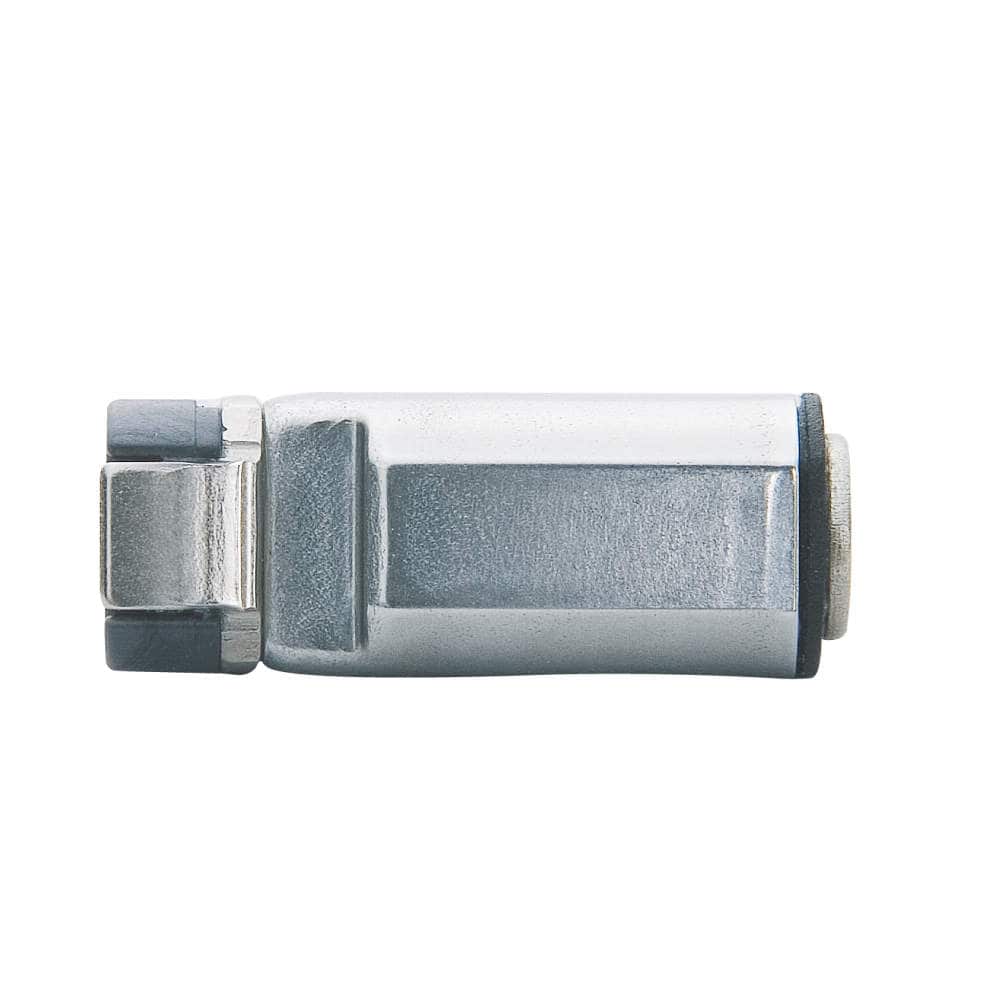

●耐水・防塵性に優れています。●小型折りたたみケースの開閉に適したフリーストップタイプのヒンジです。●外径φ5の小型で、ヒンジ取付部が小さくでき、筐体の小型化が図れます。●筐体の開き角度は165°で開時、閉時にキャッチ力が働きます。モーションデザインテック製品カタログを開く(見開き版) -
- 弊社10万回開閉試験クリア
●二つ折れタイプの携帯電話など、小型折りたたみケースの開閉に適したフリーストップタイプのヒンジです。●ヒンジ1個で従来品の2個分のトルクがあり、片側のヒンジスペースが必要ないため、さまざまな筐体のデザインが可能です。●外径φ5の小型で、ヒンジ取付部が小さくでき、筐体の小型化が図れます。●筐体開き角度は160°で、開時・閉時にキャッチ力が働きます。モーションデザインテック製品 -
- 開発中
●任意の角度で回転をロックします。●解除レバーを操作するだけで、ロックが解除されます。●内輪(シャフト)の外径はφ60で、φ40程度のケーブル通し穴を作成することができます。●機械式のため、停電時でもロック・ロック解除が可能です。●ホルダ付はより軽く解除レバーを操作できます。カタログを開く(見開き版)
|
|
|
|
|
|
|
|
||||||||||||||||
種類 |
スイベルヒンジ
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
平蝶番型
|
インサート型
|
特殊形状
|
特殊形状
|
特殊形状
|
特殊形状
|
特殊形状
|
二軸型
|
インサート型
|
インサート型
|
−
|
仮保持角度 |
30°ごと / 90°ごと(4か所)
|
−
|
60° / 120°
|
ー5° / 85° / 175°
|
30°ごと
|
45° / 90° / 135°
|
90°ごと(4か所)
|
30°ごと
|
約115°
|
0° / 90° / 180°
|
0° / 90° / 180°
|
0° / 90° / 180°
|
ー10° / 120° / 170°
|
0° / 160°
|
5°刻み / 18ヶ所 / 90°
|
90°
|
10°刻み
|
10°刻み
|
10°刻み
|
−
|
0° / 165°
|
0° / 160°
|
−
|
価格 |
¥9,600/ヶ
|
¥2,700/ヶ〜
|
¥8,730/ヶ
|
¥5,180/ヶ
|
¥9,100/ヶ〜
|
¥3,830/ヶ
|
¥630/ヶ
|
¥3,250/ヶ
|
¥1,680/ヶ
|
¥900/ヶ〜
|
¥3,520/セット
|
¥850/ヶ
|
¥580/ヶ
|
¥370/ヶ
|
¥11,300/セット
|
¥6,700/セット
|
¥3,200/ヶ〜
|
¥3,000/ヶ〜
|
¥3,800/ヶ
|
¥19,800
|
¥420/ヶ
|
¥290/ヶ
|
別途見積
|
