家具金物・建築金物/丁番・ヒンジ/ガラス丁番【スガツネ工業】

ガラス丁番はとは、ガラス扉を支えて開閉をスムーズにするためのヒンジです。ショーケースや家具・店舗什器、シャワーブース、オフィスの会議室など幅広い場面で使われています。

ショーケース向けに意匠性が優れたタイプやシャワーブースなど人の出入りするガラス扉に最適なタイプ、ソフトクローズ機能付きなど、幅広く取り揃えています。扉重量、使用シーンに合わせてお選びください。なお欄間や壁に取り付ける建具用の金物をお探しの方はガラスコーナー金具・フロアヒンジカテゴリもおすすめです。

ガラス丁番の施工事例基礎知識

便利なサービス

ガラス丁番選定ツールはこちら

扉重量の簡易計算

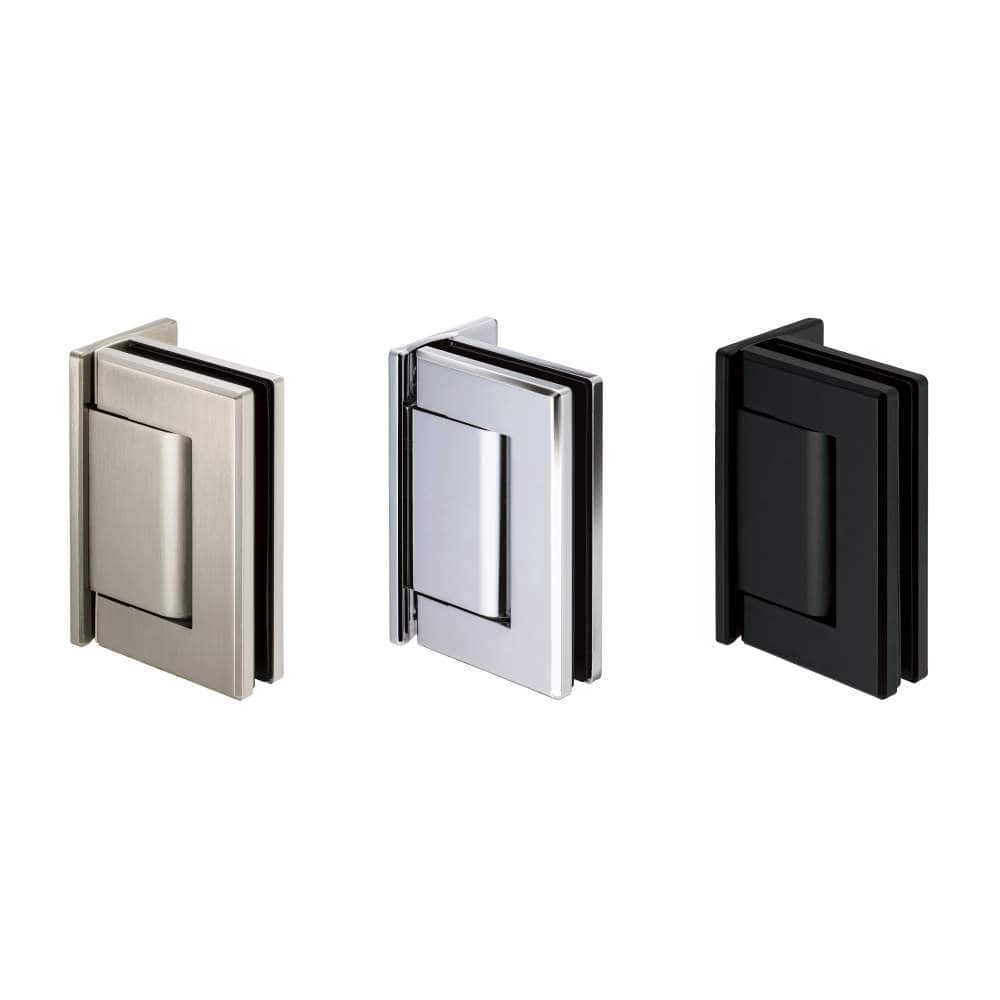

	ガラス側板取付プレート F03-10型 MFH-100型ガラス扉用	ステンレス大型ガラス用スライド丁番 MICROMASTER MFH-200、MFH-300 インセット・かぶせ扉兼用	ステンレス大型扉用スライド丁番 MICROMASTER MFH-300P	ステンレス鋼製ソフトクロージング機構付ガラスドア用自由丁番 GI-1100型壁取付タイプ	ガラス丁番 GH36-NCR型インセット扉用抜き差しタイプ	UV接着用キャッチ付ガラス丁番 336KHG51N インセット扉用	ガラスドア用自由丁番 DG-CS0M 壁取付タイプ	ガラスドア用自由丁番 DG-CS2MH 壁取付タイプ	ガラスドア用丁番 CS-726I 壁取付タイプ	ガラスドア用自由丁番 SGH85型壁取付タイプ	ステンレス鋼製ガラスドア用丁番 XL-GH02AF-120型弊社10万回試験クリア	ガラスドア用自由丁番 DG-CS2000 壁取付タイプ	ガラスドア用自由丁番 4861型壁取付タイプ	三次元調整機能付隠し丁番 HESシリーズガラス扉用ブラケット HES3D-G90BKT型	UV接着シリーズ UV接着用ピボットヒンジ 52-062-62 インセット扉用	UV接着シリーズ UV接着用ピボットヒンジ 52-062-63 インセット扉用	UV接着用ピボットヒンジ 55-002-82 インセット扉用	UV接着用ピボットヒンジ 55-002-84 インセット扉用	UV接着シリーズ UV接着用ピボットヒンジ 52-062-60、52-062-61 インセット扉用	UV接着用ピボットヒンジ 55-002-81、55-002-83 インセット扉用	三次元調整機能付隠し丁番 HESシリーズガラス扉用ブラケット HES3D-G120BKT型	ソフトクロージング機構付ガラスドア用自由丁番 M8011BTJC型壁取付タイプ開発中ソフトクローズ 50万回開閉試験クリア	ソフトクロージング機構付ガラスドア用自由丁番 GH-J1301型壁取付両座タイプソフトクローズ弊社20万回開閉試験クリア	ソフトクロージング機構付ガラスドア用自由丁番 GH-J1302型壁取付片座タイプソフトクローズ弊社20万回開閉試験クリア
形状	－	スライド（多軸）丁番型	スライド（多軸）丁番型	－	通常型	通常型	通常型	通常型	通常型	通常型	通常型	通常型	通常型	隠し丁番型	－	－	－	－	－	－	隠し丁番型	通常型	通常型	通常型
用途	－	家具・ショーケース用	家具・ショーケース用	建具用	家具・ショーケース用	家具・ショーケース用	建具用	建具用	建具用	建具用	建具用	建具用	建具用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	家具・ショーケース用	建具用	建具用	建具用
水回りでの使用（シャワーブースなど）	－	－	－	－	－	－	水回り対応	水回り対応	水回り対応	水回り対応	水回り対応	水回り対応	－	－	－	－	－	－	－	－	－	水回り対応	水回り対応	水回り対応
取付位置	－	その他	その他	その他	側付	側付	壁付	壁付	壁付	壁付	壁付	壁付	壁付	－	天地付	天地付	天地付	天地付	－	天地付	－	壁付	壁付	壁付
取付相手と扉の材質	－	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	－	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス	－	その他（木など）+ガラス	その他（木など）+ガラス	その他（木など）+ガラス
主な色	－	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー / ゴールド / ブラック	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー	シルバー・グレー / ゴールド / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック
主な材料	－	ステンレス鋼	ステンレス鋼	ステンレス鋼	その他金属	ステンレス鋼	真鍮（黄銅）	真鍮（黄銅）	真鍮（黄銅）	真鍮（黄銅）	ステンレス鋼	真鍮（黄銅）	真鍮（黄銅）	その他金属	ステンレス鋼	ステンレス鋼	ステンレス鋼	ステンレス鋼	ステンレス鋼	ステンレス鋼	－	その他金属 / ステンレス鋼	その他金属	その他金属
仕上	－	梨地仕上	－	－	クロムめっき	ニッケルめっき	クロムめっき	クロムめっき	クロムめっき	クロムめっき	鏡面研磨	クロムめっき	クロムめっき / サテンステンレス調	クロムめっき / 24K金めっき / 焼付塗装/ブラック	光沢研磨	光沢研磨	サテン仕上	サテン仕上	光沢研磨	サテン仕上	クロムめっき / 24K金めっき / 焼付塗装/ブラック	クロムめっき / サテン仕上 / 塗装／ブラック	クロムめっき / サテンニッケル / ブラック	クロムめっき / サテンニッケル / ブラック
付加機能	－	－	－	－	－	キャッチ付	自閉機能 / ゼロポジション調整機能	自閉機能 / ゼロポジション調整機能	自閉機能 / ゼロポジション調整機能	自閉機能	－	自閉機能 / ゼロポジション調整機能	－	－	－	－	－	－	－	－	－	自閉機能 / ゼロポジション調整機能 / 閉止速度調整機能	自閉機能 / 閉止速度調整機能	自閉機能 / 閉止速度調整機能 / ゼロポジション調整機能
前後各90度開閉（自由丁番）	－	－	－	－	－	－	あり	あり	－	あり	－	あり	あり	－	－	－	－	－	－	－	－	あり	あり	あり
ガラス加工	－	－	－	－	－	不要	－	－	－	－	－	－	－	－	不要（UV接着）	不要（UV接着）	不要（UV接着）	不要（UV接着）	不要（UV接着）	不要（UV接着）	－	－	－	－
適応ガラス厚（mm）	－	10 / 12 / 15	－	－	4 / 5 / 6	6	8	8	8 / 10	6 / 8 / 10 / 12	－	8 / 10	8 / 10	－	8	8	8	8	8	8	－	8 / 10 / 12 / 13.5	8 / 10 / 12	8 / 10 / 12
耐荷重kgf/2ヶ（参考）	－	200 / 300	300	－	4	－	35	35	35	40	45	45	60	－	10	20	10	20	10 / 20	10 / 20	－	100	80	80
耐荷重N/2ヶ（参考）	－	1960 / 2940	2940	－	39	－	343	343	343	392	441	441	588	－	100	200	98	196	100 / 200	98 / 198	－	981	785	785
耐荷重kgf/3ヶ	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	100	100
耐荷重N/3ヶ	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	980	980
扉幅/2ヶ	－	－	－	－	～ 450	～ 500	～ 800	～ 800	～ 800	～ 760	－	～ 900	～ 900	－	～ 450	～ 500	～ 450	～ 500	～ 450 / ～ 500	～ 450 / ～ 500	－	～ 1000	～ 1000	～ 1000
扉高さ/2ヶ	－	－	－	－	～ 700	～ 700	～ 2000	～ 2000	～ 2000	～ 1980	－	～ 2000	～ 2500	－	～ 600	～ 700	～ 600	～ 700	～ 600 / ～ 700	～ 600 / ～ 700	－	－	－	－
扉高さ/3ヶ	－	－	－	－	－	－	－	－	～ 2200	～ 2200	－	～ 2400	－	－	－	－	－	－	－	－	－	－	－	－
扉幅/3ヶ	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	～ 1000	－
最大扉幅	－	－	－	－	450 / 700	500 / 700	2000 / 800	2000 / 800	800	760	12 / 2000 / 750 / 10	900	2500 / 900	1000 / 600 / 6 / シルバー / 5 / ゴールド / ブラック	600 / 8 / 450	8 / 500 / 700	600 / 8 / 450	8 / 500 / 700	600 / 8 / 450 / 500 / 700	600 / 8 / 450 / 500 / 700	8 / 1800 / シルバー / 6 / 650 / ゴールド / ブラック	700 / 1000	－	1000
価格	¥9,100/セット	¥267,800/セット～	¥253,600/セット	別途見積	¥650/ヶ	¥5,250/ヶ	¥58,100/ヶ	¥58,100/ヶ	¥88,500/セット	¥13,600/ヶ	¥19,500/セット	¥32,200/ヶ	¥45,400/ヶ～	¥4,170/ヶ～	¥23,000/セット	¥28,200/セット	¥24,200/セット	¥31,600/セット	¥17,200/セット～	¥22,000/セット～	¥8,800/ヶ～	別途見積	¥60,710/ヶ～	¥72,000/ヶ
