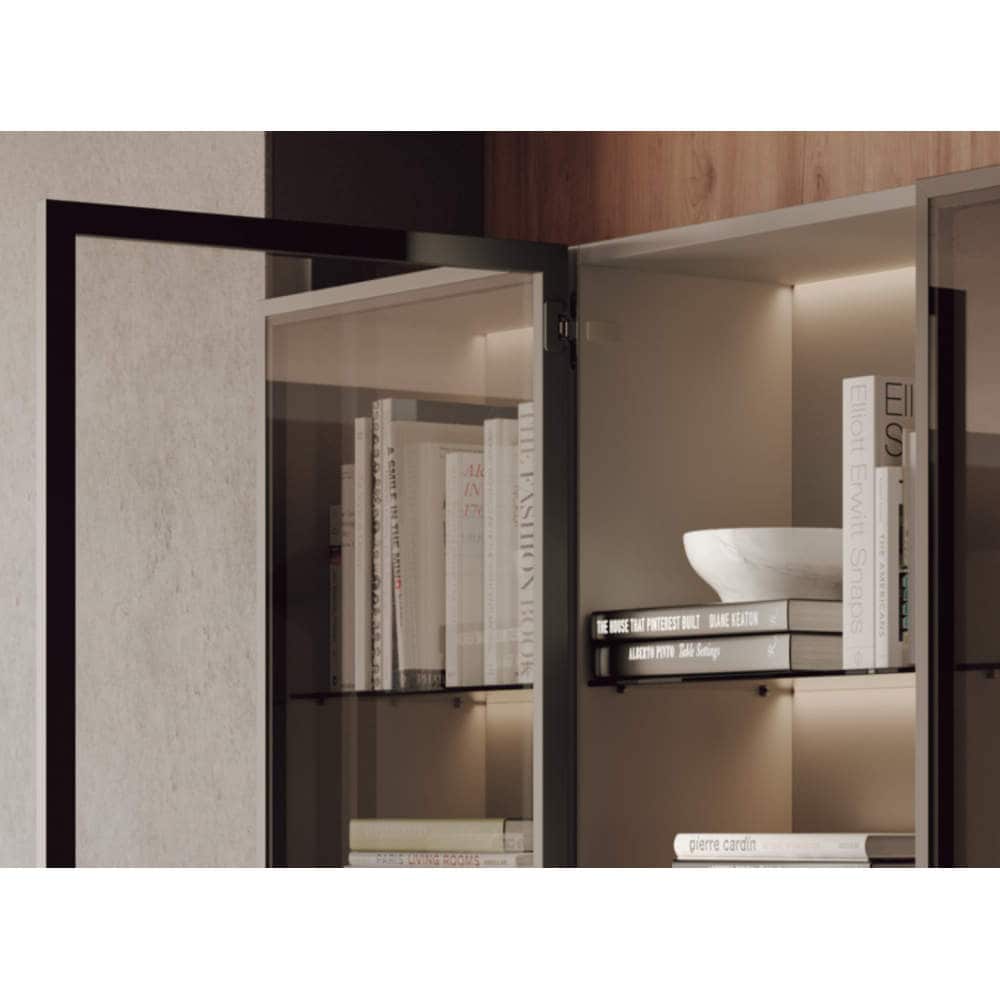

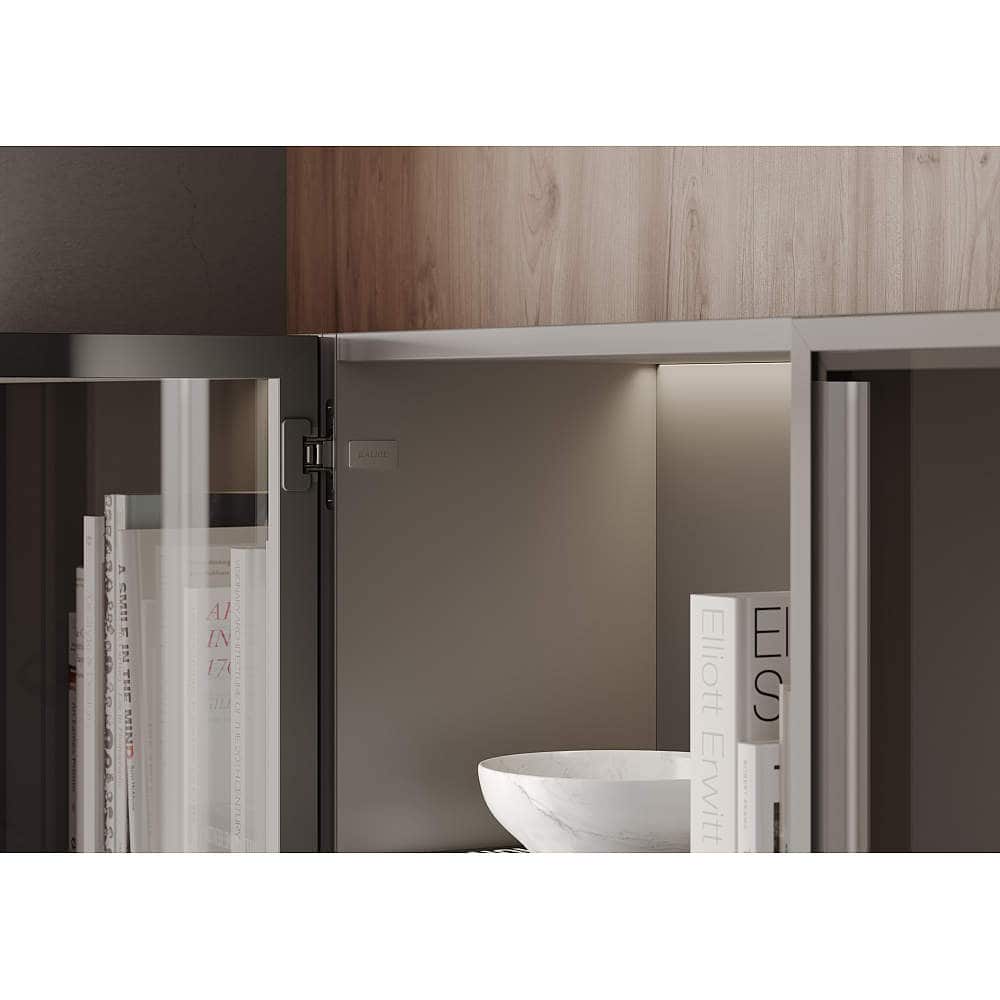

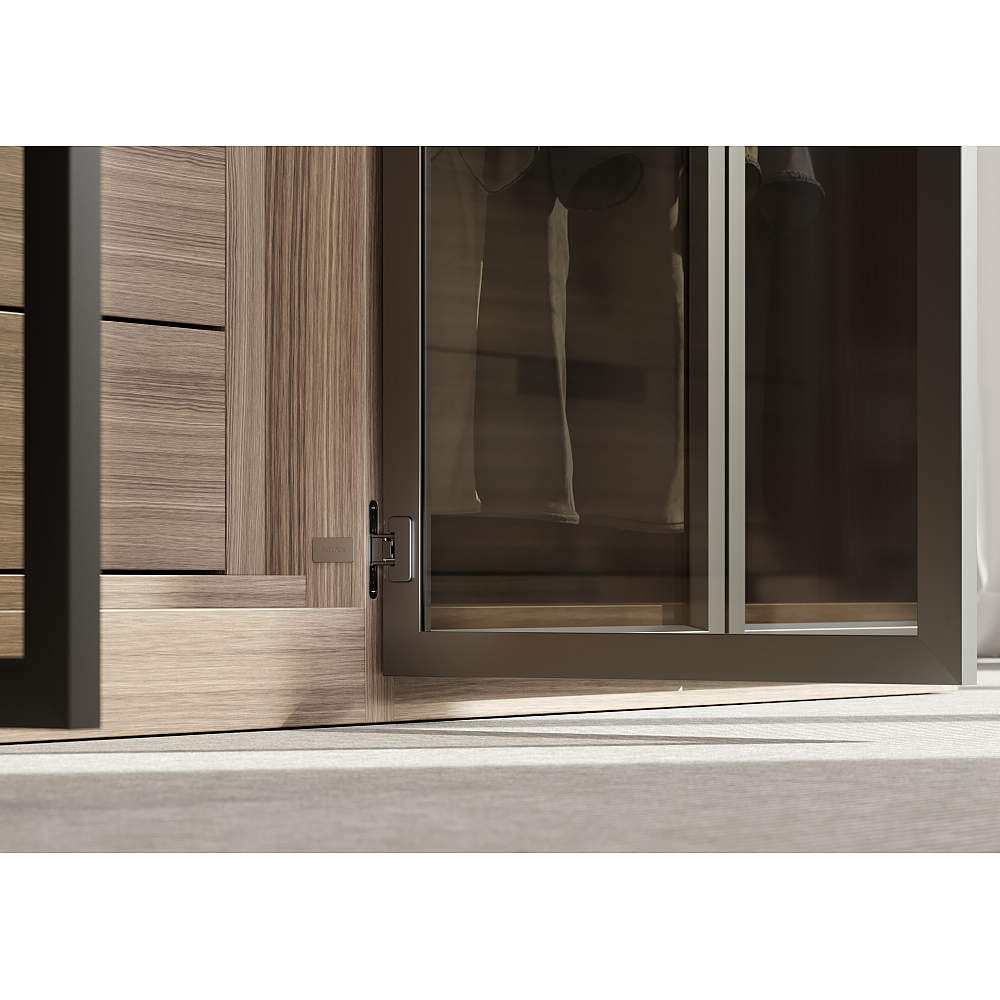

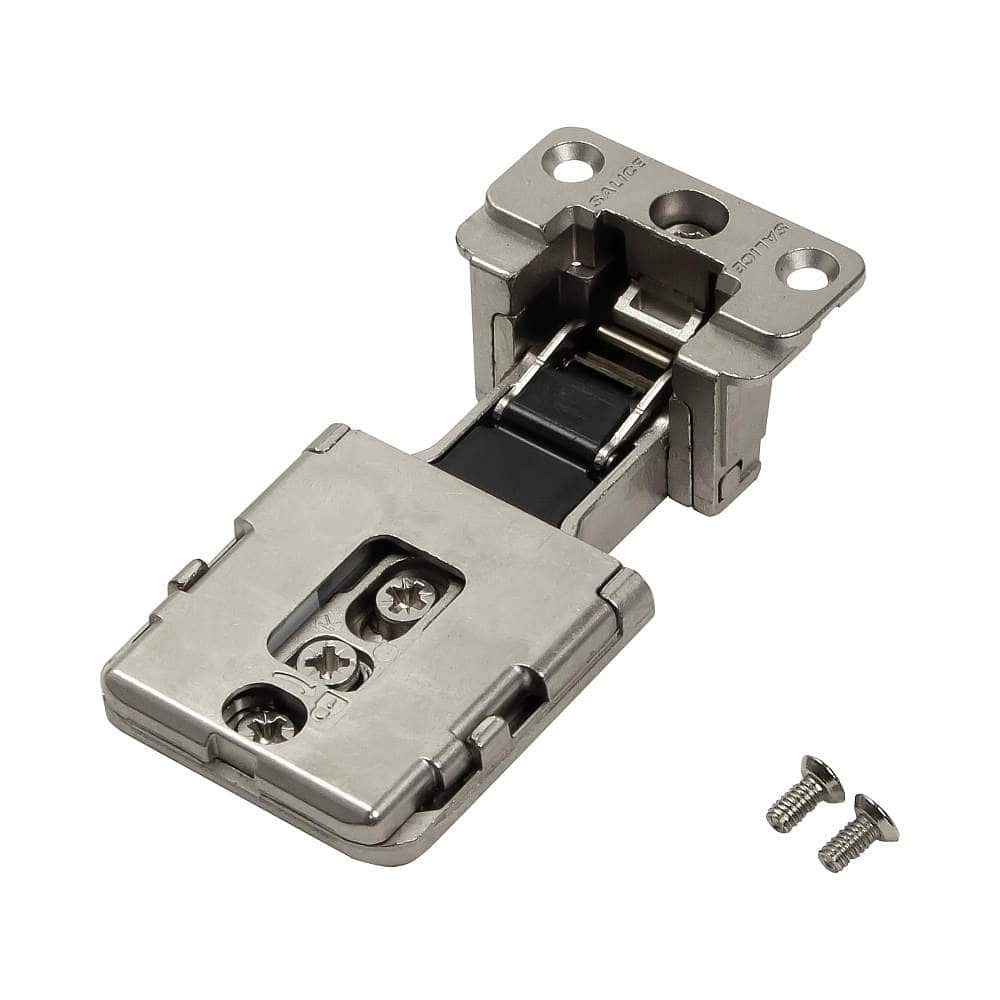

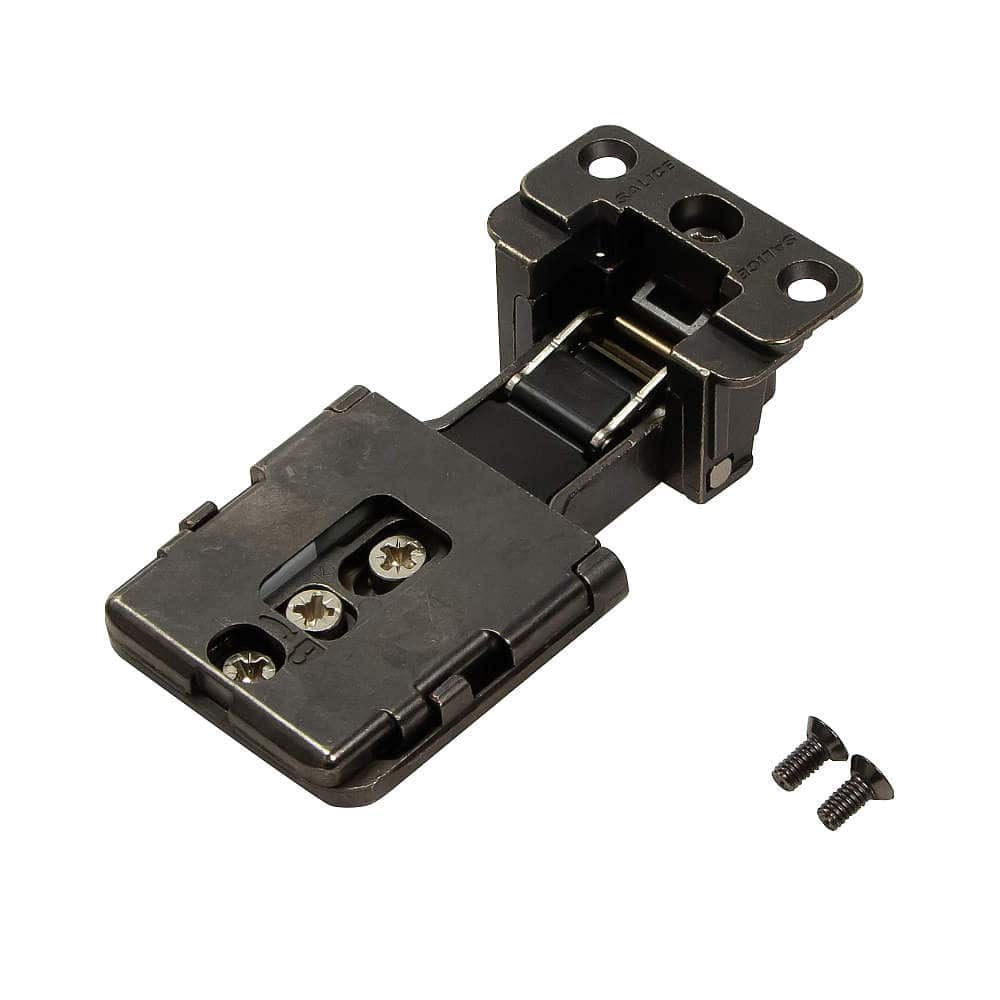

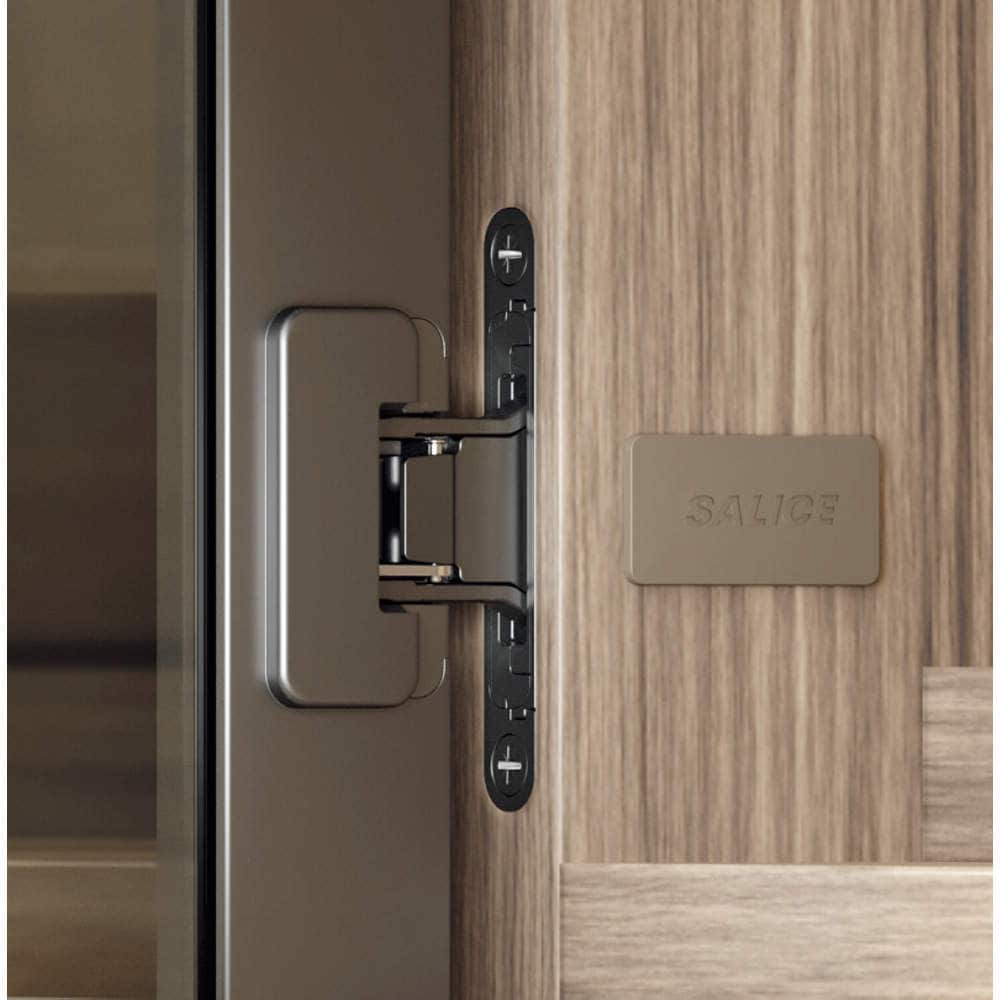

隠し丁番 コネクタ
アルミフレーム扉用/16.5mmかぶせ/側板埋込タイプ
●ソフトクローズ機構付きで、扉がゆっくりと閉まります。

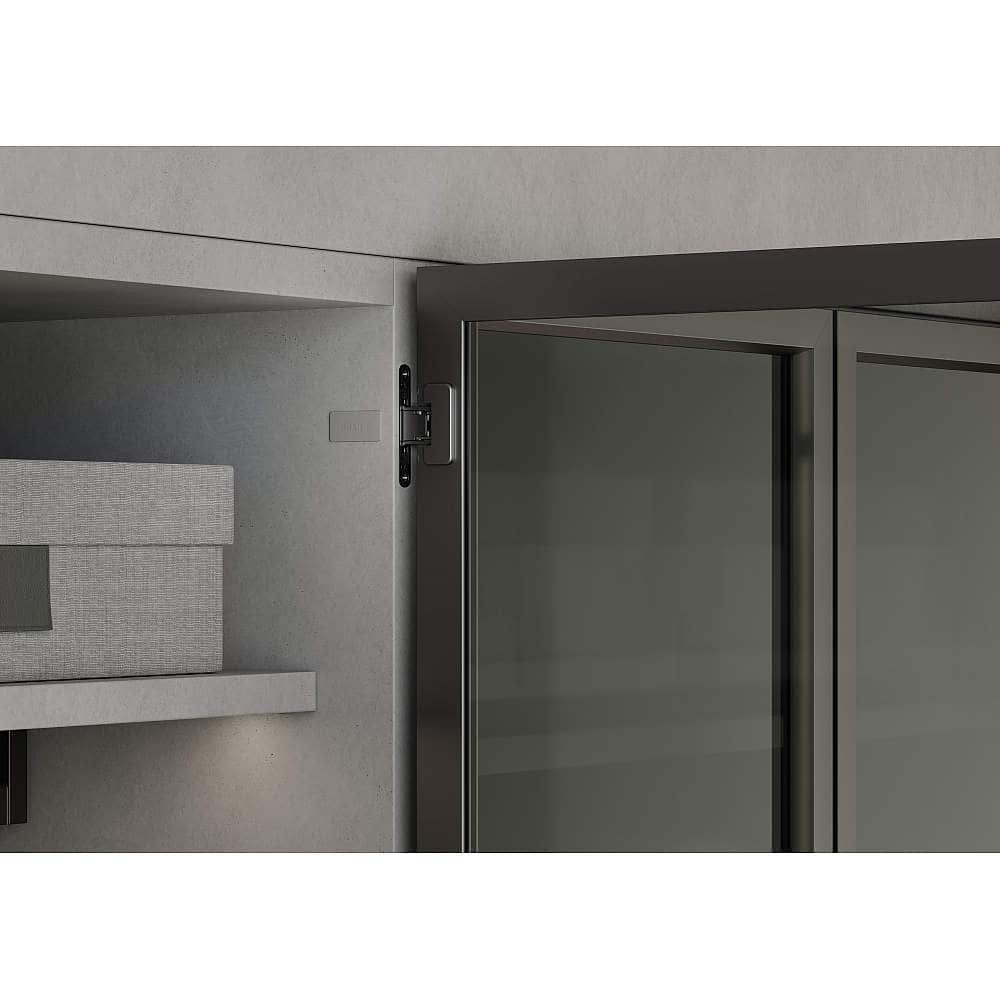

●コンパクトかつ、キャビネットの側板に掘り込んで取り付けるため、扉を開いたときも金物が目立ちません。
●コンパクトかつ、キャビネットの側板に掘り込んで取り付けるため、扉を開いたときも金物が目立ちません。
- 弊社10万回開閉試験クリア
- ソフトクローズ
- 仕様
- ●開き角度：94°
●三次元調整機能付き
上下（±2.5mm)、左右（−1〜 +2mm)、前後（0mm 〜 +3mm)方向
- その他
- ●本製品以外にも、かぶせ量違い・木扉用・側板半埋込タイプなどのラインアップがあります。詳細はシリーズ紹介ページでご確認ください。
- 付属品
- ●十字穴付き皿タップタイトねじ4×8 丁番用
●十字穴付皿タッピンねじ4×25 ケース用
- オプション品
- ●扉用ねじキャップ（アルミフレーム扉用）
●側板用ねじキャップ（埋込用）
スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
丁番
絞り込み検索結果
2件
／2件中

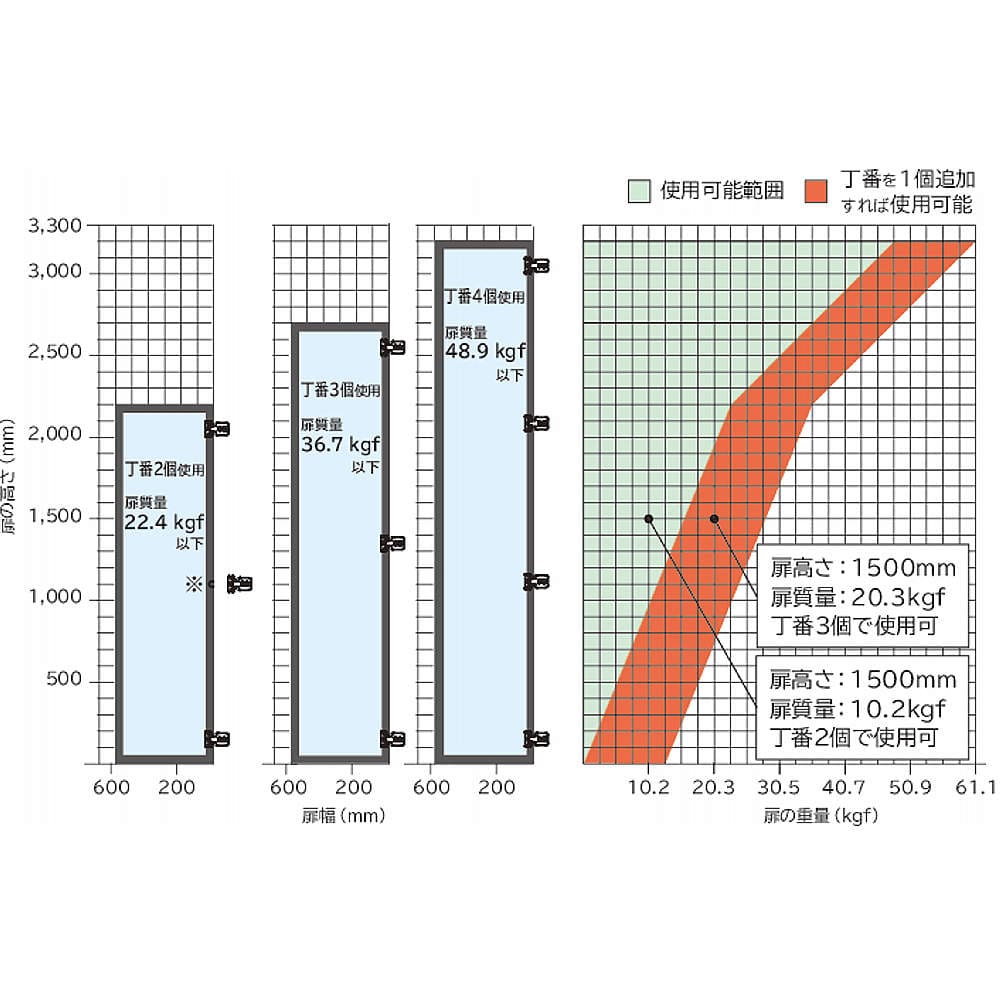

| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕上/色 | 仕様 | 扉厚 | 扉幅 | 扉高さ | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ | 耐荷重kgf/3ヶ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
SCQZ3KE9XXI | カート |
￥5,300/ヶ
(￥5,830/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | ニッケルめっき | ソフトクローズ | 25〜30 | 600以下 | 3200以下 | 219.7 | 22.4 | 36.7 | 170-056-784 | − | − | − |
|
|
SCQZ3KE6XXI | カート |
￥5,750/ヶ
(￥6,325/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 黒ニッケルめっき(チタンカラー) | ソフトクローズ | 25〜30 | 600以下 | 3200以下 | 219.7 | 22.4 | 36.7 | 170-056-783 | − | − | − |
右にスライドするとさらに情報が見られます

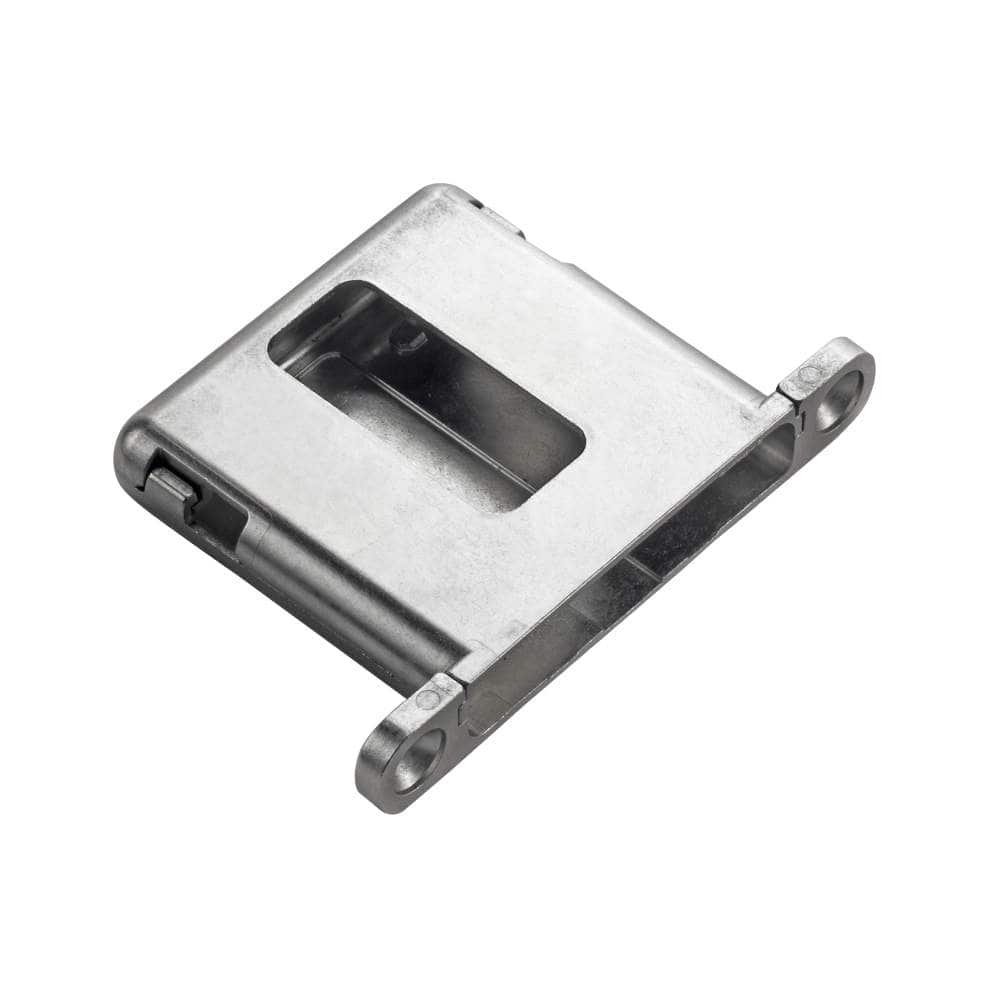

ケース（側板埋込用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕上/色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDQG3BX9XI
品番
3Dビュー
|
SDQG3BX9XI | カート |
￥475/ヶ
(￥523/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ニッケルめっき | 170-056-786 | − | − | − |
|
SDQG3BX6XI
品番
3Dビュー
|
SDQG3BX6XI | カート |
￥510/ヶ
(￥561/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 黒ニッケルめっき(チタンカラー) | 170-056-785 | − | − | − |
右にスライドするとさらに情報が見られます
側板用ねじキャップ（埋込用）
●隠し丁番コネクタ用の側板ねじキャップです。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。
- [その他]
- ●チタンカラー、シルバー、ゴールド色も別注品としてご用意できます。
- スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SPQFXAA1
品番
3Dビュー
|
SPQFXAA1 | カート |
￥40/ヶ
(￥44/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアミド（PA) | ホワイト | 170-056-795 | − | − | − |
|
SPQFXAA3
品番
3Dビュー
|
SPQFXAA3 | カート |
￥40/ヶ
(￥44/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアミド（PA) | ブラック | 170-056-796 | − | − | − |
右にスライドするとさらに情報が見られます

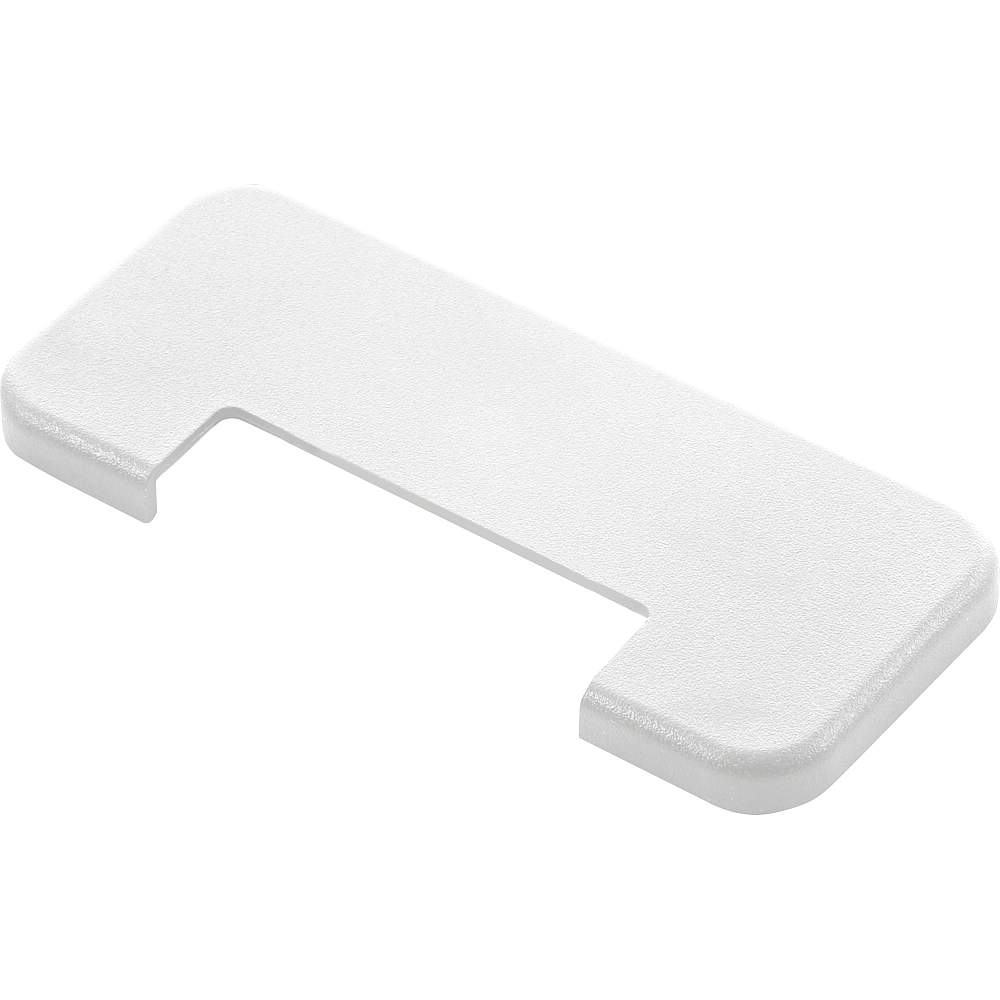

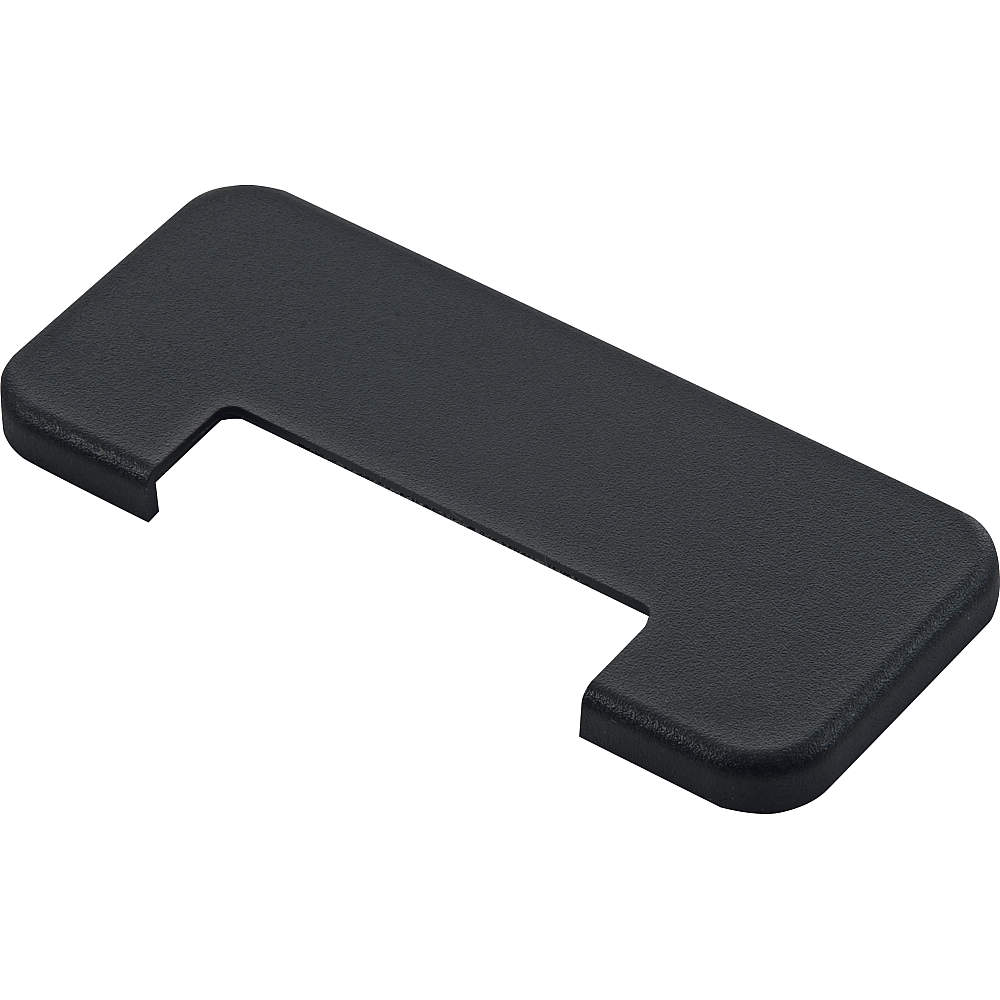

扉用ねじキャップ（アルミフレーム扉用）
●隠し丁番コネクタ用の扉ねじキャップです。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。
●ねじ穴を隠してすっきりとした外観にできます。また、調整部が不意に動くことを防ぎます。
- [その他]
- ●チタンカラー、シルバー、ゴールド色も別注品としてご用意できます。
- スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SPQSZAA1
品番
3Dビュー
|
SPQSZAA1 | カート |
￥45/ヶ
(￥50/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアミド（PA) | ホワイト | 170-056-801 | − | − | − |
|
SPQSZAA3
品番
3Dビュー
|
SPQSZAA3 | カート |
￥45/ヶ
(￥50/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアミド（PA) | ブラック | 170-056-802 | − | − | − |
右にスライドするとさらに情報が見られます

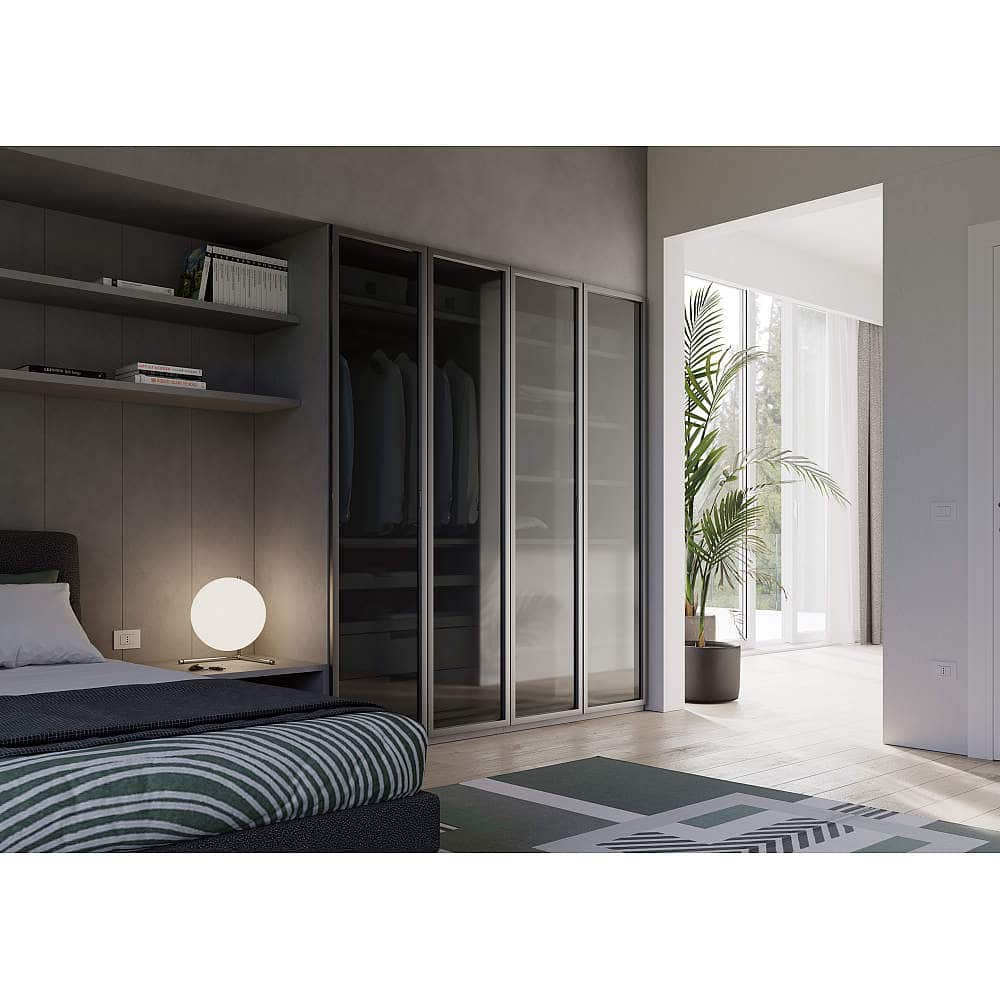

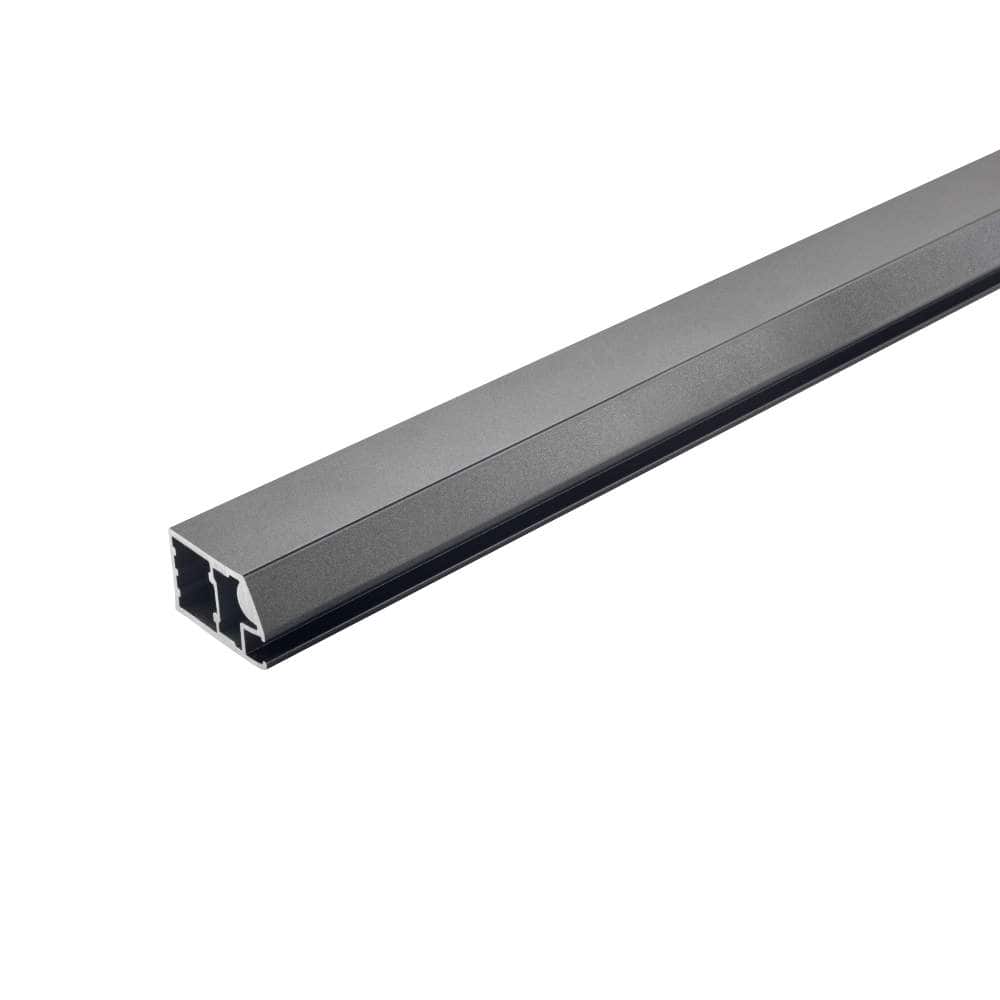

アルミフレーム
●隠し丁番コネクタをガラス扉用に使用する際お使いください。

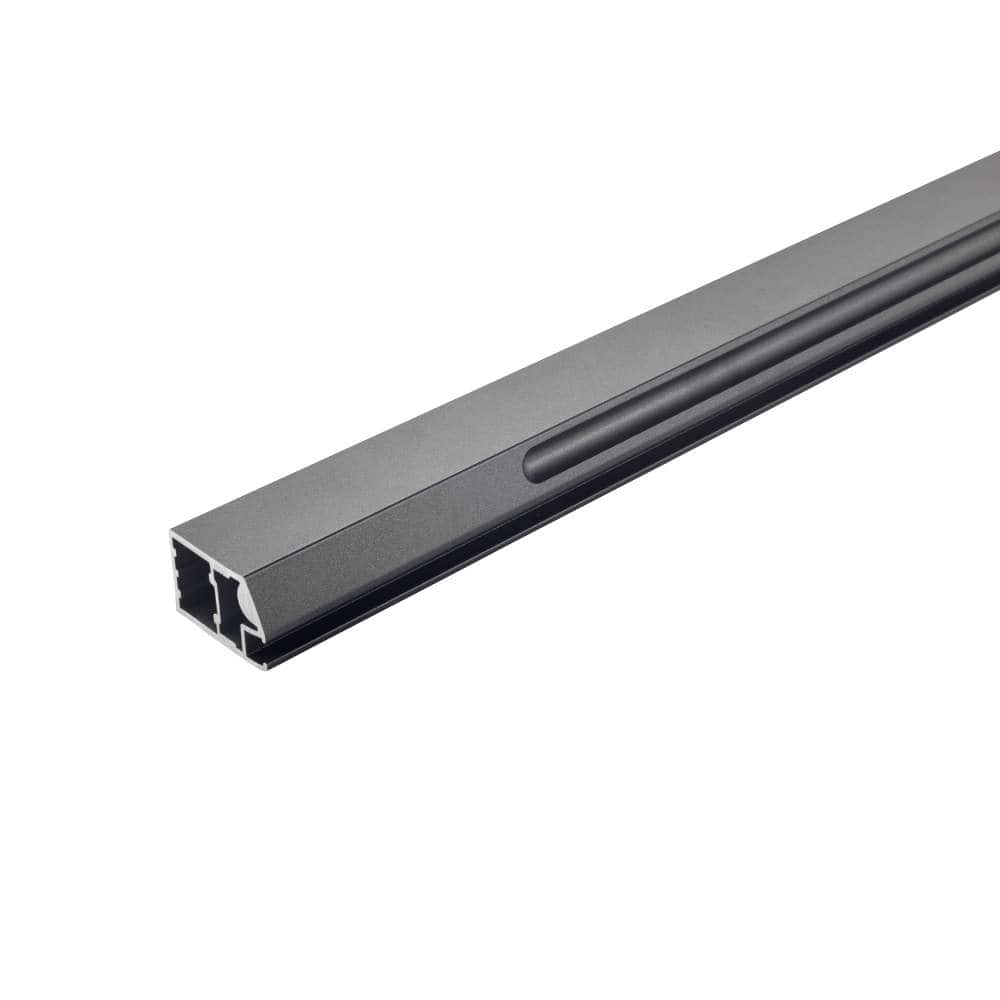

●掘り込みハンドル付きタイプもございます。
●掘り込みハンドル付きタイプもございます。
- [別売品]
- ●エッジシール
●アルミフレームコーナーコネクター
- スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 材料 | 色 | 適応ガラス厚 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 SDQZ6LP300P
品番
3Dビュー
|
SDQZ6LP300P | カート |
￥16,100/本
(￥17,710/本)
|
ログイン後 表示 |
− | − | |
− | − | − | − | アルミニウム合金 | シルバー | 4 | 170-056-791 | − | − | − |
|
SDQZ6LP300T
品番
3Dビュー
|
SDQZ6LP300T | カート |
￥20,350/本
(￥22,385/本)
|
ログイン後 表示 |
− | − | |
− | − | − | − | アルミニウム合金 | チタン色 | 4 | 170-056-792 | − | − | − |
|
SDQZ6LF300P
品番
3Dビュー
|
SDQZ6LF300P | カート |
￥21,350/本
(￥23,485/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 掘り込みハンドル付 | アルミニウム合金 | シルバー | 4 | 170-056-793 | − | − | − |
|
SDQZ6LF300T
品番
3Dビュー
|
SDQZ6LF300T | カート |
￥25,600/本
(￥28,160/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 掘り込みハンドル付 | アルミニウム合金 | チタン色 | 4 | 170-056-794 | − | − | − |
右にスライドするとさらに情報が見られます

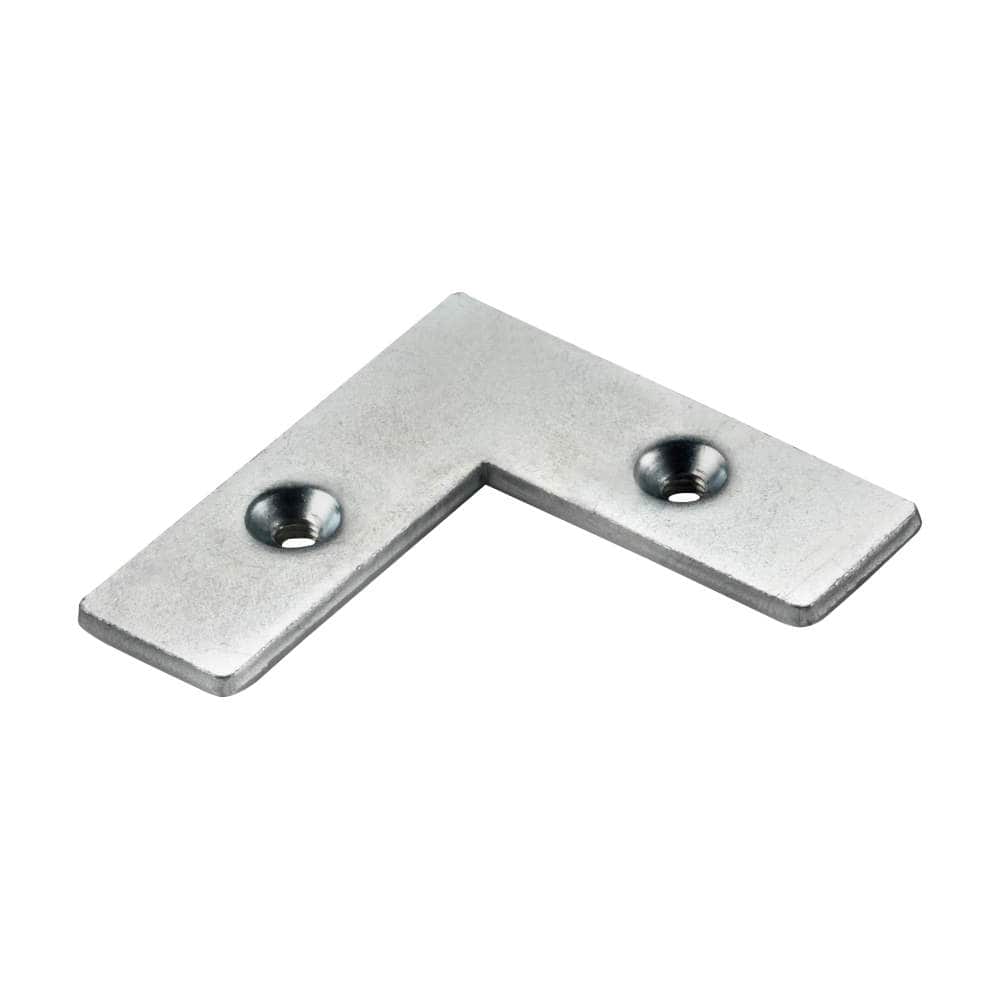

アルミフレームコーナーコネクター
●隠し丁番コネクタのアルミフレーム扉を組み立てる際の四隅の連結とヒンジの固定に使用します。
- [付属品]
- ●十字穴付き皿タップタイトねじ4×8
- [別売品]
- ●アルミフレーム
●エッジシール
- スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDQZ3HS5V04
品番
3Dビュー
|
SDQZ3HS5V04 | カート |
￥1,900/ヶ
(￥2,090/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 170-056-789 | − | − | − |
右にスライドするとさらに情報が見られます

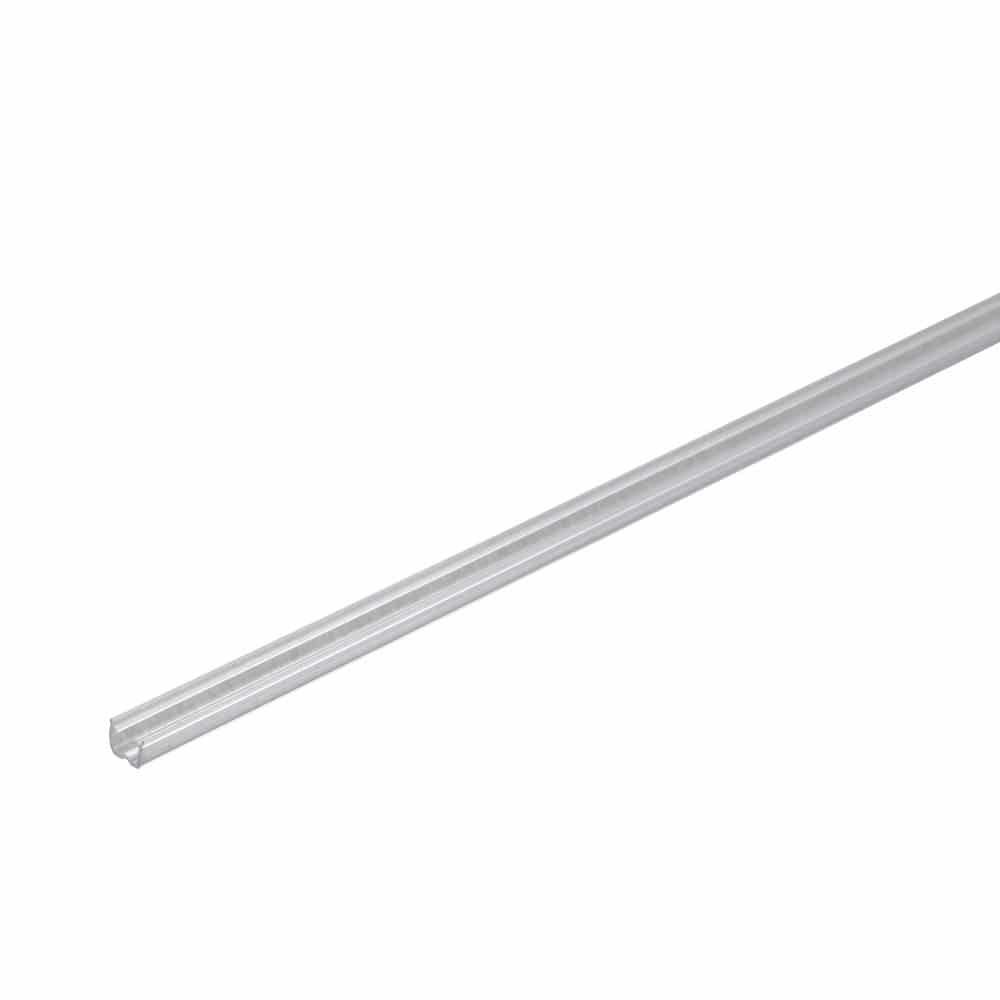

エッジシール
●ガラス扉の小口を保護するシール材です。
- [別売品]
- ●アルミフレーム
●アルミフレームコーナーコネクター
- [注意]
- ●定尺3000mmでの販売です。必要な長さにカットしてご使用ください。
- スガツネ工業はSALICE(サリチェ）社の正規代理店です。代理店としての責任を全うするため社内でも試験を行うなど、より日本市場に即した体制を整えています。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SDQZ6AG3000T
品番
3Dビュー
|
SDQZ6AG3000T | カート |
￥1,100/ヶ
(￥1,210/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 塩化ビニル | ナチュラル | 170-056-790 | − | − | − |
右にスライドするとさらに情報が見られます
ご注意
●取り扱い上のご注意をご確認ください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
