三次元調整機能付隠し丁番
HES3D-120-A100型
100°開き PAT

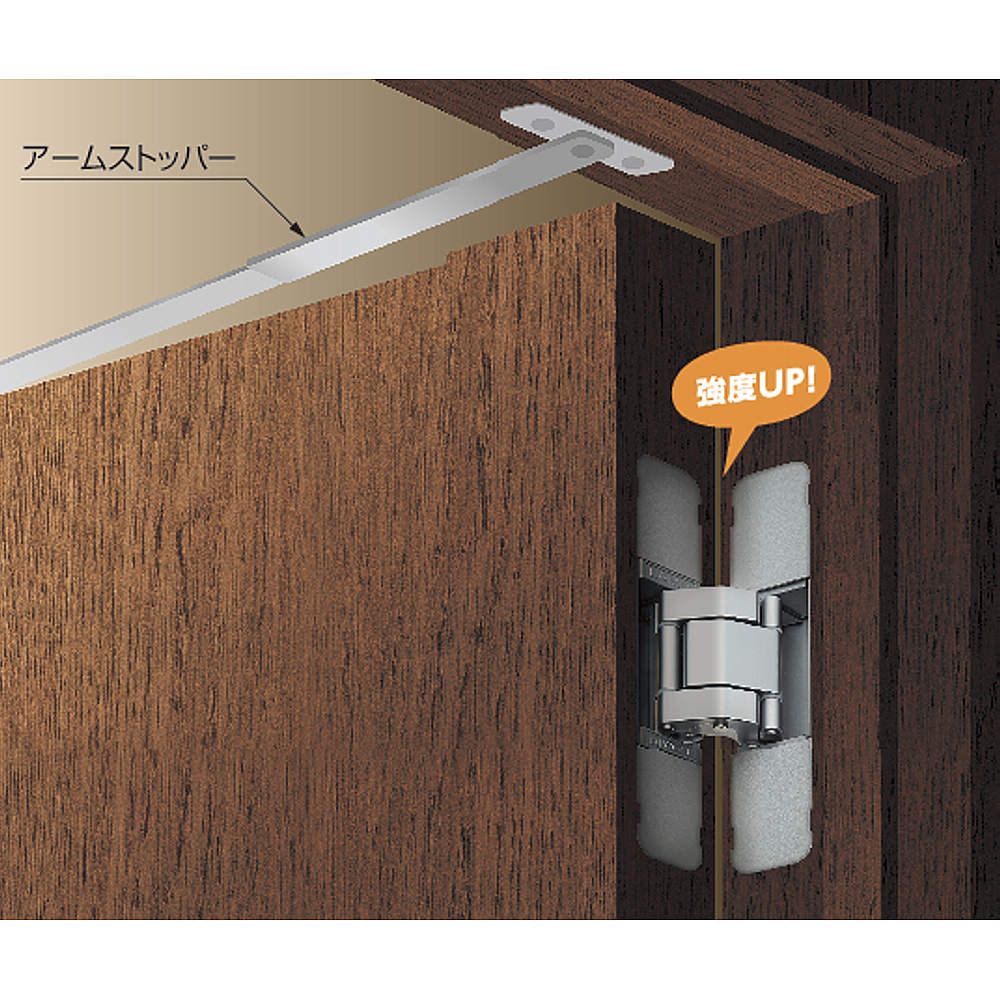

●アームストッパーと併用できます。
●掘込深さが浅く（21mm）、扉や枠の掘込加工が簡単です。
●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
●掘込深さが浅く（21mm）、扉や枠の掘込加工が簡単です。
●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
- 弊社30万回開閉試験クリア
モーションデザインテック製品
- 付属品
- ●十字穴付皿タッピンねじ5×20（4本/丁番1ヶ）ステンレス鋼
●六角棒スパナ呼び3
●掘込加工テンプレート
- 別売品
- ●加工治具 HES3D-120-TMP
※使い回しが可能で、ルーターを使った木扉・枠の掘込加工が簡単に行えます。
●スチールドア・スチール枠用ブラケット HES3D-120BKT型
- オプション品
- ●破損や紛失時の交換用に、ねじカバーのみでもご用意できます。詳細はお問い合わせください。
-
-
- 特長
-
- 取付
-
-
-
- #キーワード
- #アームストッパー併用 #壊れにくい #室内ドア #ヒンジ #蝶番 #丁番 #取付治具あり #建具 #見えない #重量用 #建築ドア用 #シンクス（SHINX）加工機用データ対応 #ホマッグ（HOMAG）woodWOP対応 #ビエッセ（BIESSE）B_SOLID対応 #ステルスヒンジ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 主な色 | 最小扉厚 | 耐荷重kgf/2ヶ | 耐荷重kgf/3ヶ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HES3D-120-A100DC
品番
3Dビュー
|
HES3D-120-A100DC | カート |
￥6,480/ヶ
(￥7,128/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | シルバー | 29 | 30 | 40 | 170-044-569 | − | − | 4510932188135 |
|
HES3D-120-A100DN
品番
3Dビュー
|
HES3D-120-A100DN | カート |
￥6,480/ヶ
(￥7,128/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | シャンパンゴールド | 29 | 30 | 40 | 170-044-570 | − | − | 4510932188142 |
|
HES3D-120-A100BL
品番
3Dビュー
|
HES3D-120-A100BL | カート |
￥6,480/ヶ
(￥7,128/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 29 | 30 | 40 | 170-044-571 | − | − | 4510932188159 |
右にスライドするとさらに情報が見られます
加工治具 別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
HES3D-120-TMP | カート |
￥5,700/セット
(￥6,270/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | クリアー | 170-024-569 | − | − | 4510932068840 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●選定の際は、隠し丁番選定ツールをご利用ください。
●100°以上開かないよう、アームストッパー、戸当たりなどを併用してください。
●ドアダンパー・クローザーを併用する場合は、LDD-S型、LDD-V型、LDC-N2の中からお選びください。丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で設定してください。それ以外は事前にご確認ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | ||||
|---|---|---|---|---|---|---|---|
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ホマッグwoodWOP用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ビエッセ B_SOLID用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
本体
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HES3D-120-A100DC | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥6,480/ヶ (￥7,128/ヶ) | − | 170-044-569 |
| HES3D-120-A100DN | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥6,480/ヶ (￥7,128/ヶ) | − | 170-044-570 |
| HES3D-120-A100BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥6,480/ヶ (￥7,128/ヶ) | − | 170-044-571 |
右にスライドするとさらに情報が見られます
