モノフラット リンクスヒンジ

LIN-X450型
PAT
開く時も開いた後も扉が邪魔にならない、斬新な開き扉金物
●扉を閉めると左右の扉に対してフラットに納まる、かぶせ仕様扉用金物です。
・開く時も開いた後も、扉が邪魔にならない
扉の持ち出しが開き戸に比べて小さいため、開いた状態でも邪魔にならないため、キャビネット前のスペースが狭い場所でも使用できます。
・フルオープン!内部スペースを有効活用

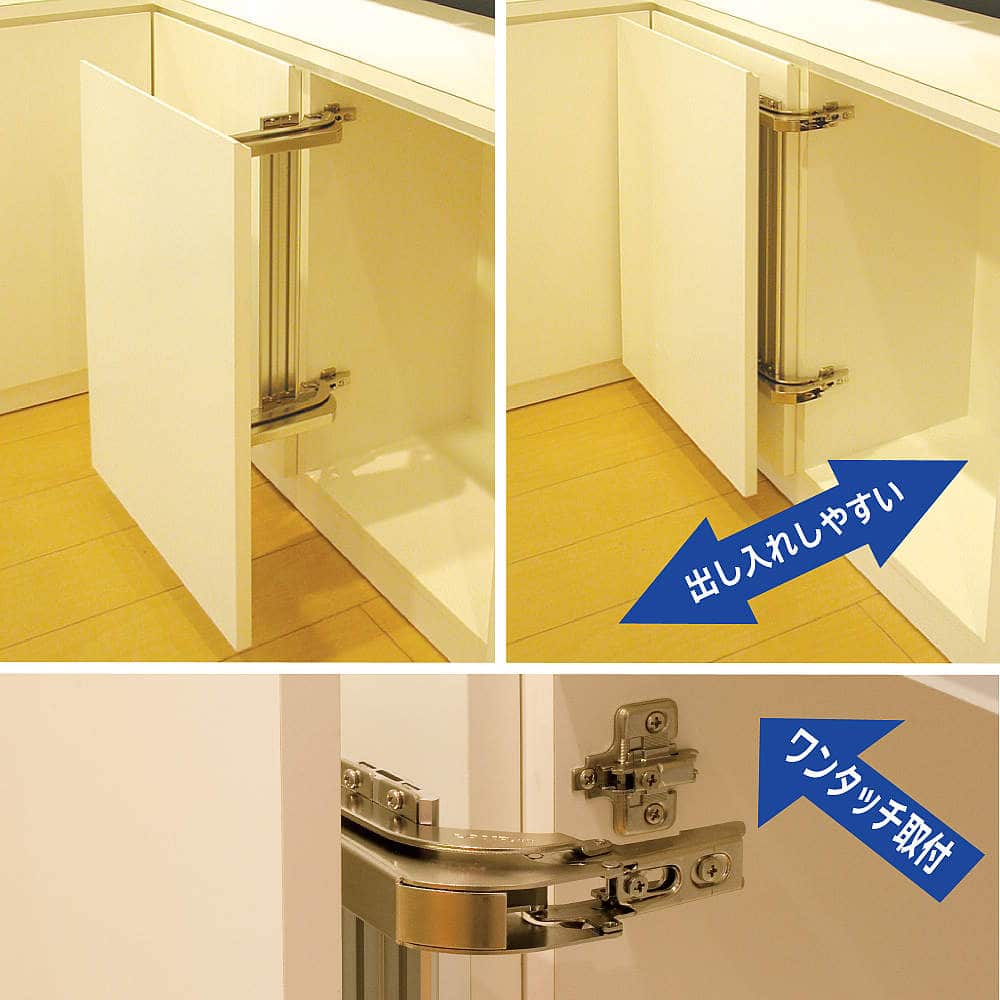

キャビネットの側板に取り付けるため、内部スペースが上下部分を有効に活用できます。
・スムーズな操作感
扉はどの位置から操作してもスムーズに開閉できます。
・フリーストップ&ソフトクロージング
扉は任意の位置で静止します。また、閉めるときはダンパーによりゆっくりと静かに閉まります。
・画期的なワンタッチ取付
スライド丁番230と同じワンタッチ取付方式を採用しています。また、取り付け・取り外しが簡単なうえ、スライド丁番230を使用している扉と簡単に取り替えができます。
・4方向の扉位置調整が可能
スライド丁番を調整する要領で、上下・左右・前後・平行の4方向に対して調整ができます。
・さまざまなキャビネットに対応
片開き、両開きなどの組み合わせが可能なため、さまざまなキャビネットに対応できます。L型コーナースペースにも有効です。
  • 弊社4万回開閉試験クリア
  • ソフトクローズ
仕様
●扉幅:400〜500 mm
●扉高さ:600〜2400 mm
●扉厚:15〜24 mm
●扉質量:17kg 以下(扉1枚当り)
●適応かぶせ量:19 mm
●製品仕様:1枚扉仕様(かぶせ)
