モノフラット リンクスヒンジ
LIN-X800型
PAT
開く時も開いた後も扉が邪魔にならない、斬新な開き扉金物
●扉を閉じた時に扉と壁面がフラットになり、すっきりとしたスマートな空間を演出します。
●床面にレールや溝加工の必要がありません。
●吊元はアルミフレーム（市販品の溝ピッチ120mm）が使用可能です。
・開く時も開いた後も、扉が邪魔にならない
扉の持ち出しが開き戸に比べて小さいため、キャビネット前のスペースが狭い場所でも使用できます。
・フルオープン！内部スペースを有効活用
キャビネットの側板に取り付けるため、内部スペースが有効に活用できます。
・ソフトクロージング
閉めるときはダンパーによりゆっくりと静かに閉まります。
・4方向の扉位置調整が可能
スライド丁番を調整する要領で、上下・左右・前後・平行の4方向に対して調整ができます。

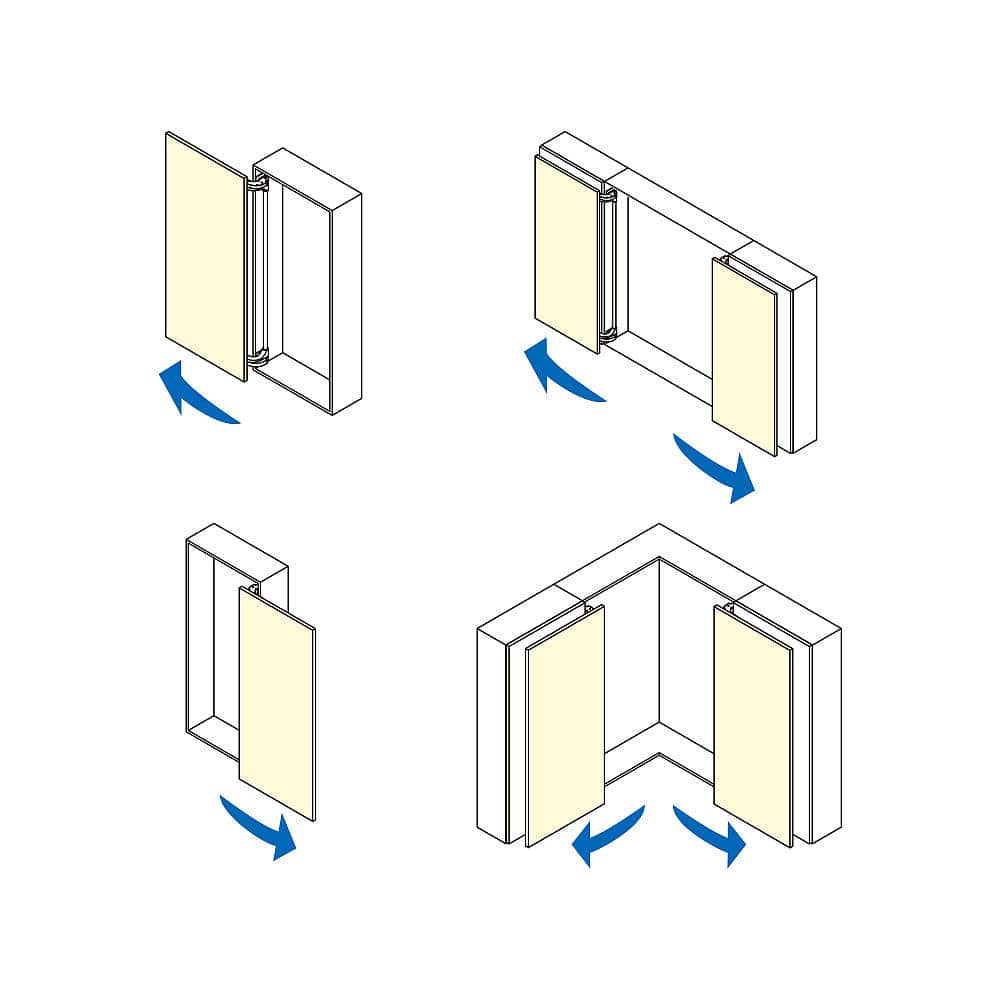

・さまざまなキャビネットに対応
片開き、両開きなどの組み合わせが可能なため、さまざまなキャビネットに対応できます。L型コーナースペースにも有効です。
●床面にレールや溝加工の必要がありません。
●吊元はアルミフレーム（市販品の溝ピッチ120mm）が使用可能です。
・開く時も開いた後も、扉が邪魔にならない
扉の持ち出しが開き戸に比べて小さいため、キャビネット前のスペースが狭い場所でも使用できます。
・フルオープン！内部スペースを有効活用
キャビネットの側板に取り付けるため、内部スペースが有効に活用できます。
・ソフトクロージング
閉めるときはダンパーによりゆっくりと静かに閉まります。
・4方向の扉位置調整が可能
スライド丁番を調整する要領で、上下・左右・前後・平行の4方向に対して調整ができます。
・さまざまなキャビネットに対応
片開き、両開きなどの組み合わせが可能なため、さまざまなキャビネットに対応できます。L型コーナースペースにも有効です。
- 弊社10万回開閉試験クリア
- ソフトクローズ
ラプコン機構搭載製品
モーションデザインテック製品
- 仕様
- ●扉幅：750〜850mm
●扉高さ：1600※〜2400mm（LIN-X800）、1600※〜2980mm（LIN-X800H）
●扉厚：24〜40mm
●扉質量：40kg以下(扉1枚当り)
●製品仕様：1枚扉仕様(かぶせ)※ 連結ロッドを切断してご使用ください。
詳細は納まり図記載の計算式をご確認ください。
- 付属品
- ●十字穴付きトラスタッピンねじ6×25
●十字穴付きトラスねじM5×10
●四角ナットM5
●片口スパナ
- #キーワード
- #BIM（Revit）対応|平行移動扉
4件
／4件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
4件
4件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
4件
／4件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 扉質量kg | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 LIN-X800-BL-S
閉時
品番
3Dビュー
|
LIN-X800-BL-S |
カート
|
￥95,100/セット
(￥104,610/セット)
|
お問い合わせください | − | − |  |
− | − | − | 0〜40 | 250-043-897 | − | − | − |
|
LIN-X800-WT-S
閉時
品番
3Dビュー
|
LIN-X800-WT-S |
カート
|
￥95,100/セット
(￥104,610/セット)
|
お問い合わせください | − | − | |
− | − | − | 0〜40 | 250-043-898 | − | − | − |
|
LIN-X800H-BL-S
閉時
品番
3Dビュー
|
LIN-X800H-BL-S |
カート
|
￥98,500/セット
(￥108,350/セット)
|
お問い合わせください | − | − | |
− | − | − | 0〜40 | 250-043-899 | − | − | − |
|
LIN-X800H-WT-S
閉時
品番
3Dビュー
|
LIN-X800H-WT-S |
カート
|
￥98,500/セット
(￥108,350/セット)
|
お問い合わせください | − | − | |
− | − | − | 0〜40 | 250-043-900 | − | − | − |
右にスライドするとさらに情報が見られます
ヒンジ＋座金カバー＋ロッドカバー
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
LIN-X800-BL
ヒンジB閉時
品番
3Dビュー
|
LIN-X800-BL |
カート
|
￥77,000/セット
(￥84,700/セット)
|
お問い合わせください | − | − | |
− | − | − | 250-043-834 | − | − | 4510932187640 |
|
LIN-X800-WT
ヒンジB閉時
品番
3Dビュー
|
LIN-X800-WT |
カート
|
￥77,000/セット
(￥84,700/セット)
|
お問い合わせください | − | − | |
− | − | − | 250-043-835 | − | − | 4510932187657 |
右にスライドするとさらに情報が見られます
連結ロッド
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
LIN-X80-L2100-BL
品番
3Dビュー
|
LIN-X80-L2100-BL |
カート
|
￥18,100/本
(￥19,910/本)
|
お問い合わせください | − | − | |
− | − | − | 250-043-842 | − | − | 4510932187664 |
|
LIN-X80-L2100-SL
品番
3Dビュー
|
LIN-X80-L2100-SL |
カート
|
￥18,100/本
(￥19,910/本)
|
お問い合わせください | − | − | |
− | − | − | 250-043-843 | − | − | 4510932187671 |
|
LIN-X80-L2500-BL
品番
3Dビュー
|
LIN-X80-L2500-BL |
カート
|
￥21,500/本
(￥23,650/本)
|
お問い合わせください | − | − | |
− | − | − | 250-043-844 | − | − | 4510932187688 |
|
LIN-X80-L2500-SL
品番
3Dビュー
|
LIN-X80-L2500-SL |
カート
|
￥21,500/本
(￥23,650/本)
|
お問い合わせください | − | − | |
− | − | − | 250-043-845 | − | − | 4510932187695 |
右にスライドするとさらに情報が見られます
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
扉1枚当り
絞り込み検索結果
4件
／4件中
| 品番 | 2D | 3D | その他 | 外部サイト | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LIN-X800-BL-S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | Revit | IFC | BIMobject | |
￥95,100/セット (￥104,610/セット) | − | 250-043-897 |
| LIN-X800-WT-S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | Revit | IFC | BIMobject | |
￥95,100/セット (￥104,610/セット) | − | 250-043-898 |
| LIN-X800H-BL-S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | Revit | IFC | BIMobject | |
￥98,500/セット (￥108,350/セット) | − | 250-043-899 |
| LIN-X800H-WT-S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | Revit | IFC | BIMobject | |
￥98,500/セット (￥108,350/セット) | − | 250-043-900 |
右にスライドするとさらに情報が見られます
ヒンジ＋座金カバー＋ロッドカバー
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| LIN-X800-BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥77,000/セット (￥84,700/セット) | − | 250-043-834 |
| LIN-X800-WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥77,000/セット (￥84,700/セット) | − | 250-043-835 |
右にスライドするとさらに情報が見られます
連結ロッド
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| LIN-X80-L2100-BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥18,100/本 (￥19,910/本) | − | 250-043-842 |
| LIN-X80-L2100-SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥18,100/本 (￥19,910/本) | − | 250-043-843 |
| LIN-X80-L2500-BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥21,500/本 (￥23,650/本) | − | 250-043-844 |
| LIN-X80-L2500-SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥21,500/本 (￥23,650/本) | − | 250-043-845 |
右にスライドするとさらに情報が見られます
