電子機器の物理セキュリティ対策・物理アクセス対策（フィジカルセキュリティー対策）
EUサイバーレジリエンス法（CRA）やIEC 62443、EU機械規則（Machinery Regulation）、IEC 62443（産業オートメーションおよび制御システム（IACS）のサイバーセキュリティに関する国際標準規格）
なぜ物理セキュリティ対策が重要なのか
サイバーセキュリティ対策では、製品の設計段階からセキュリティや安全性を考慮する「Security by Design」の考え方が重要です。
不正アクセスされにくい設計には、ソフトウェア対策だけでなく、装置の扉やパネルから内部へ侵入されることを抑止する、物理的なアクセス対策も含まれます。

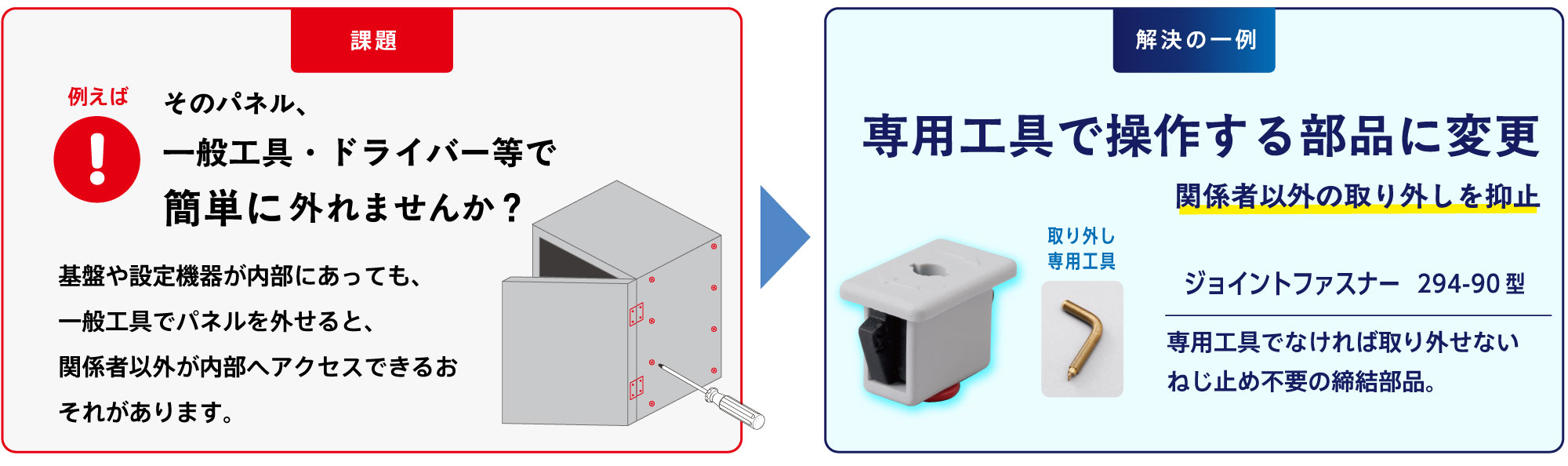

内部への不正アクセスを防ぐ
一般工具で簡単に外せる構造は、関係者以外による内部アクセスのリスクにつながります。

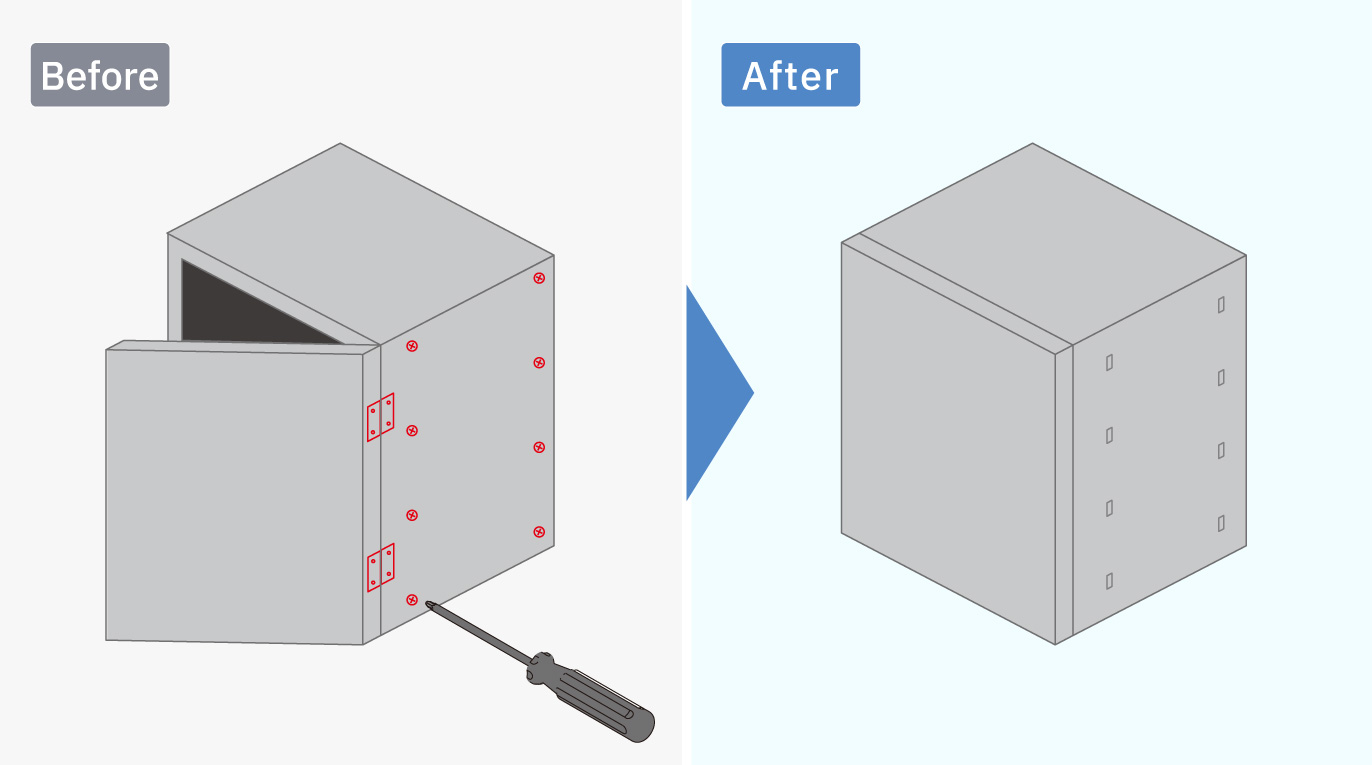

- Before
露出したねじや一般工具で外せるパネルにより、内部の基板や設定機器に触れられる可能性があります。
- After
専用工具で操作する部品や、ねじを見せない構造にすることで、内部へアクセスしにくくします。
設定変更・改ざんを抑止する
装置の設定部や内部構造に容易に触れられる状態は、無断の設定変更や改ざんにつながるおそれがあります。

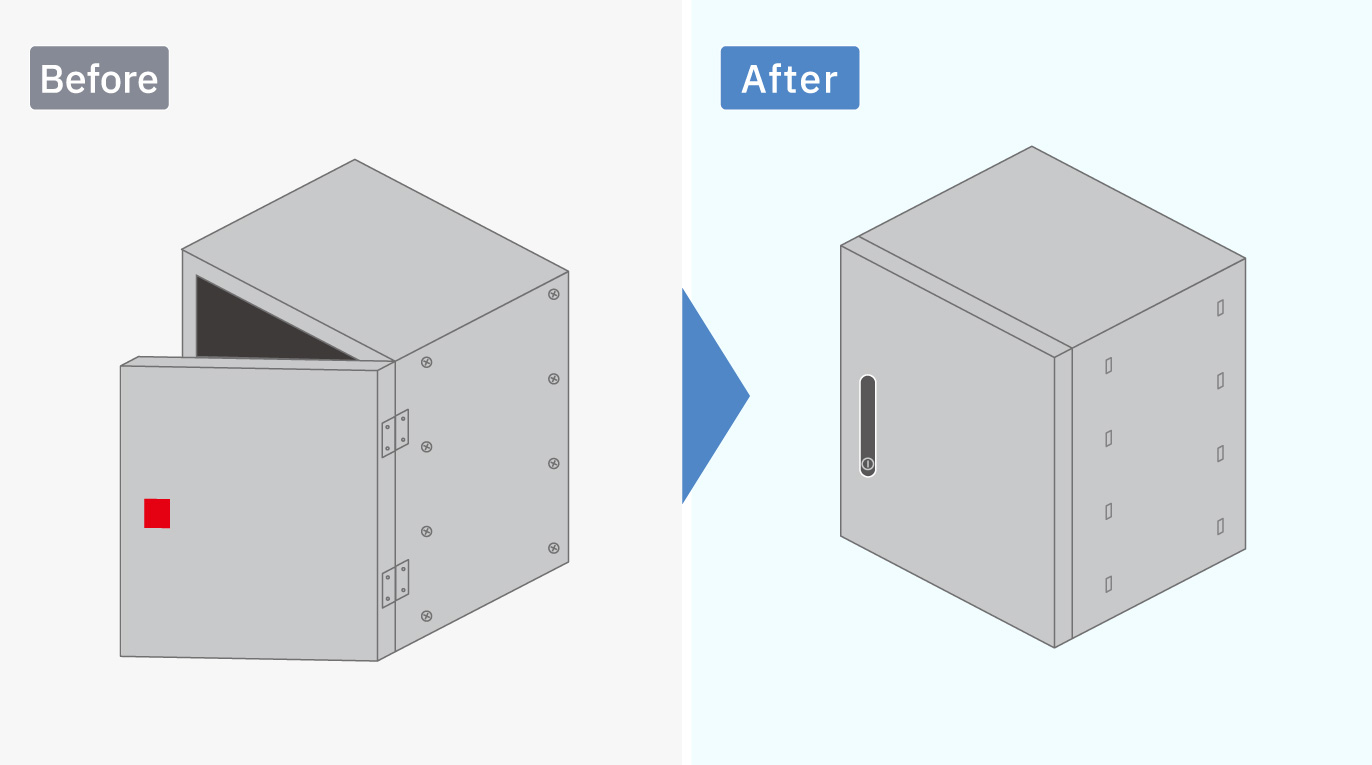

- Before
設定機器や内部構造が見えやすく、誰でも触れられる状態。
- After
鍵や隠し構造を用いることで、設定変更や改ざんをしにくくします。
保守・点検時のアクセスを管理する
保守・点検時には、必要な担当者だけがアクセスできる状態にすることが重要です。

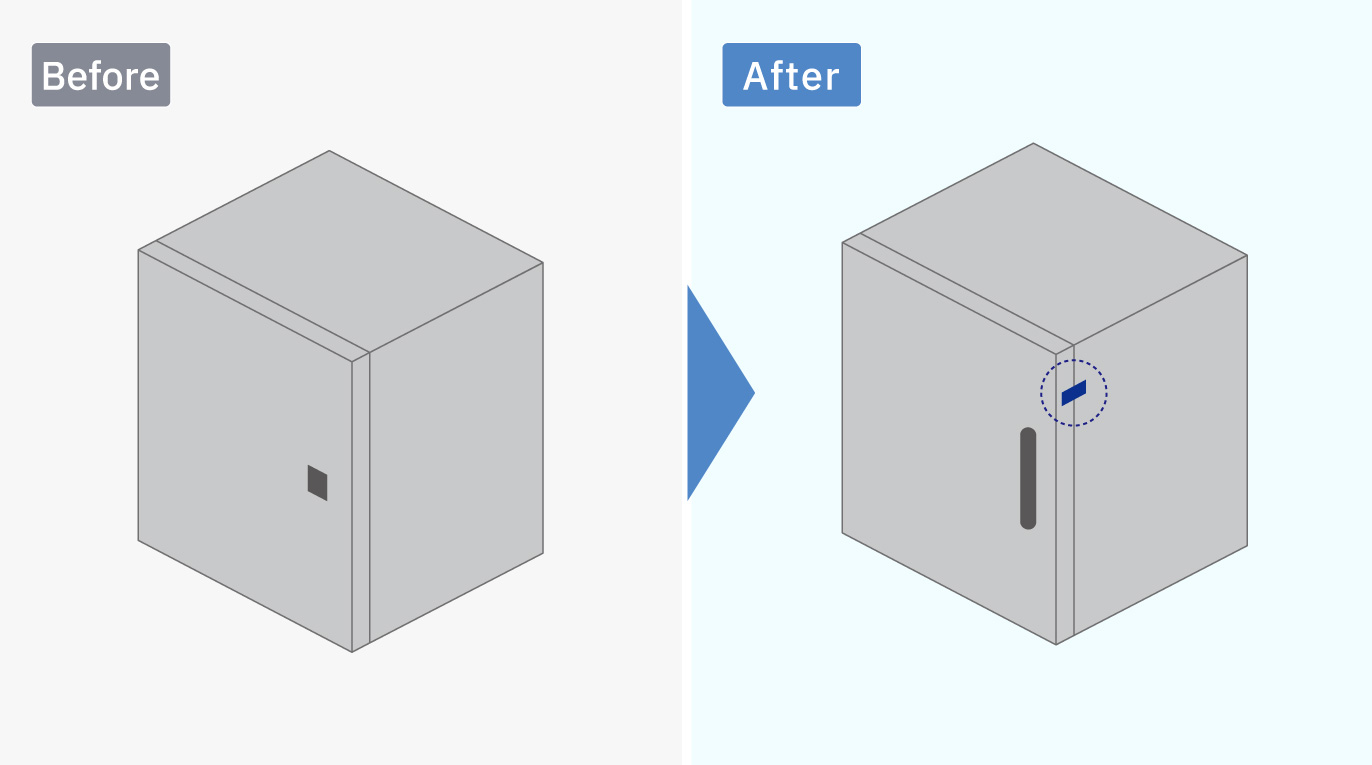

- Before
鍵がなく、誰でも開けられる、または開封の有無が分からない状態。
- After
鍵や専用工具、封印具を活用し、アクセスできる担当者を限定して管理します。
こうしたリスクを抑えるために、
機構部品でできる4つの物理セキュリティ対策をご紹介します。
機構部品でできる物理セキュリティ対策
設計の工夫と部品の組み合わせで、物理セキュリティを高めます。
01
開けにくくする
鍵や専用工具を用いて、扉やカバーへのアクセスを制限します。担当者だけが開けられる状態にすることで関係者以外の侵入リスクを低減します。

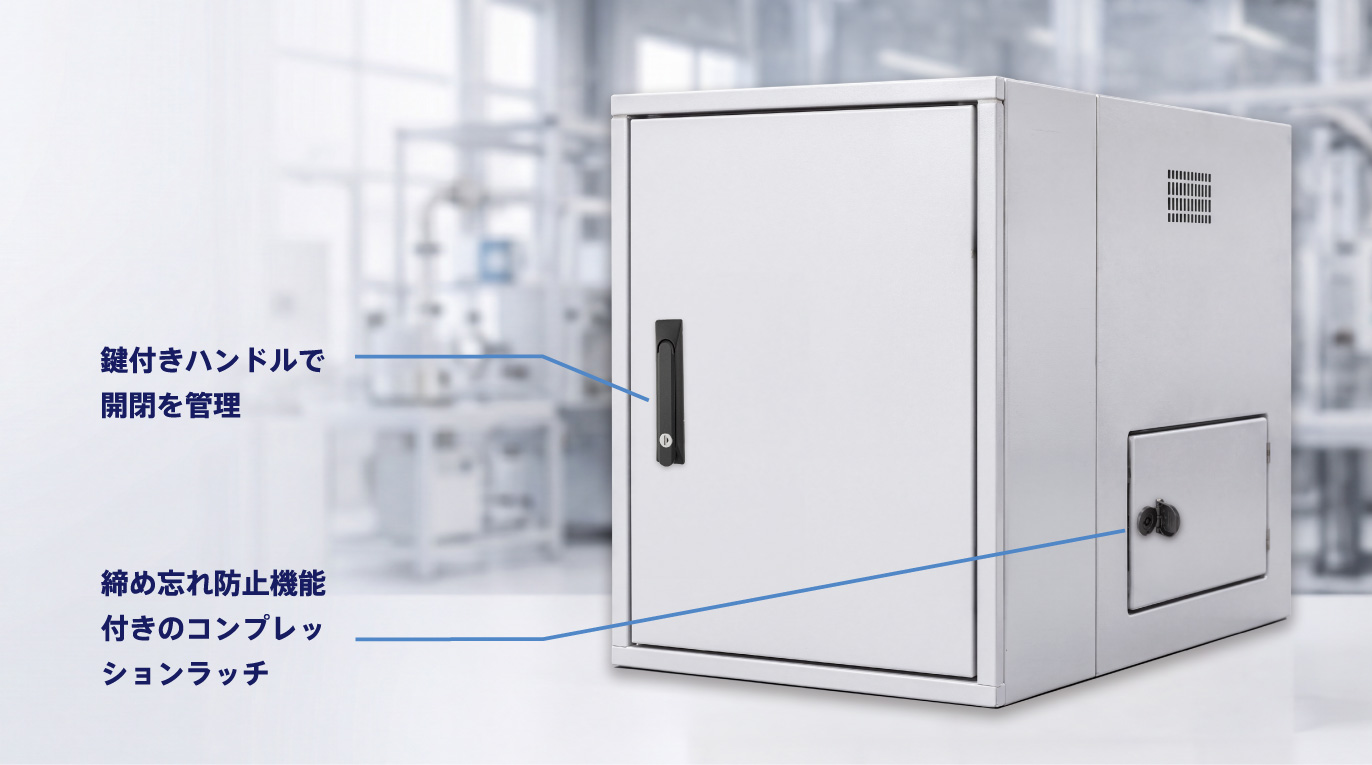

- 主な対策例
- ・鍵付きハンドルで開閉管理
- ・締め忘れ防止機能付きのコンプレッションラッチで管理
代表製品

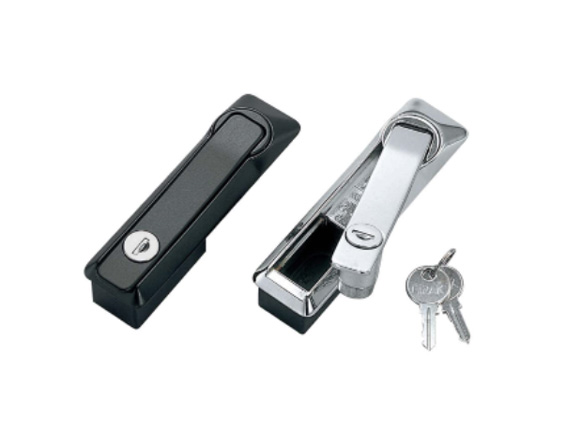

スイングハンドル
507-90型

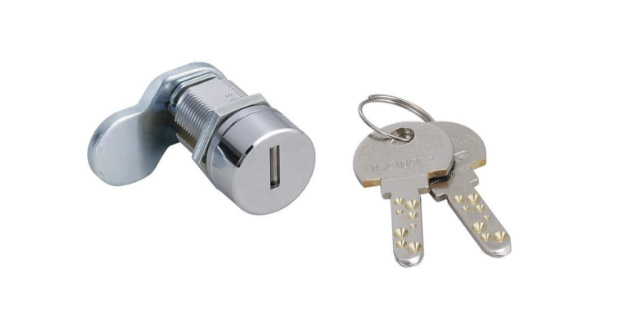

- 鍵によるアクセス管理に
鍵を持つ担当者だけが扉やカバーを開けられるようにし、関係者以外による内部アクセスを抑止します。

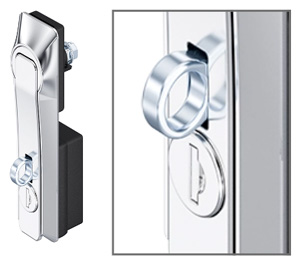

鍵と南京錠を併用できる「二重ロックタイプ」も用意できます、お問い合わせください。
その他の開閉管理部品
02
外しにくくする
通常のねじとは異なり、パネルなどの取り外しは専用工具で行うため、 内部への不正アクセスや改良を抑止できます。
代表製品

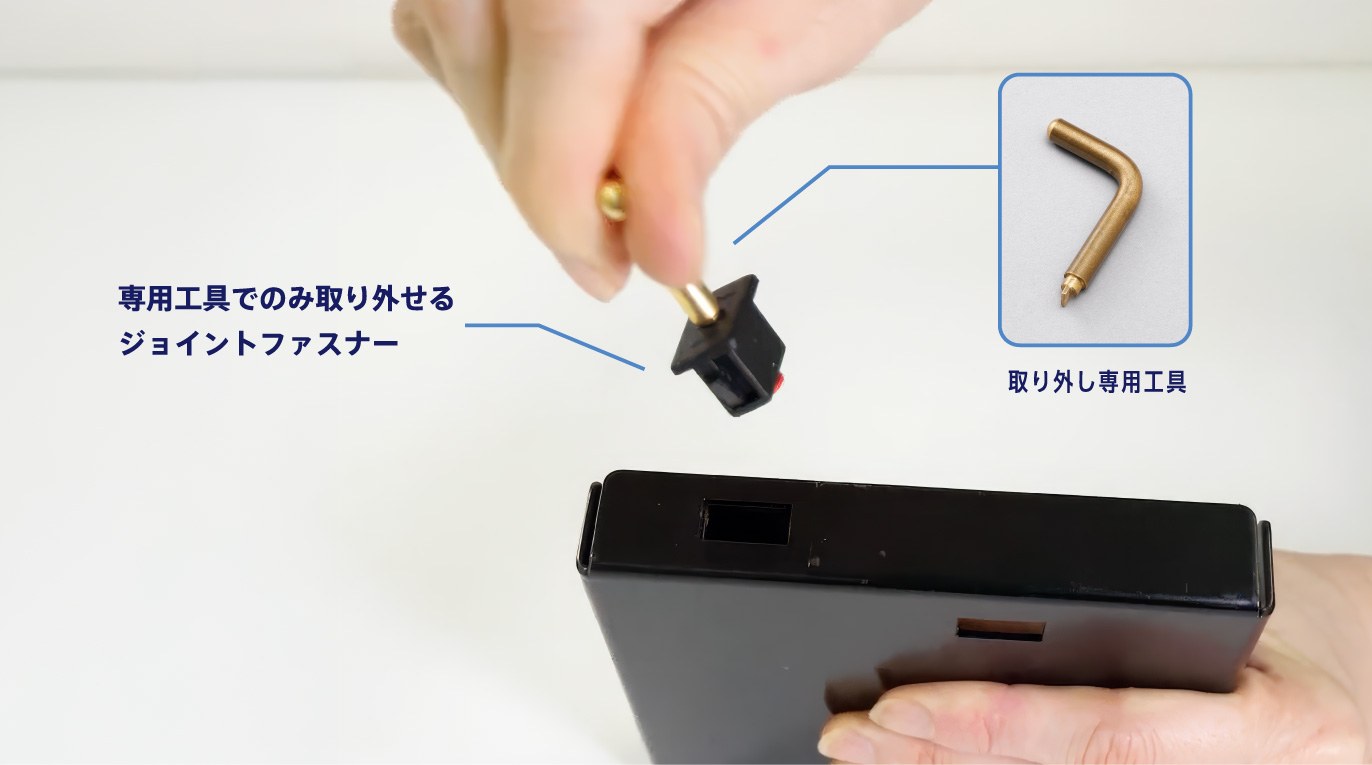

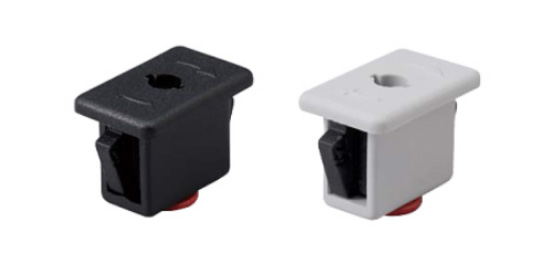

ジョイントファスナー
294-90型
パネルなどをねじの代わりにワンタッチで締結でき、筐体の組み立てやパネルの取り付けをスムーズに行えます。
取り外しには専用工具を使用するため、関係者以外によるパネルの取り外しや、内部への不正アクセスを抑止します。
04
不正な開封を見える化する
一度開封すると元に戻せない封印具を使うことで、不正な開封を抑止し、異常を早期に発見できます。
開封の痕跡を残すことで、扉やパネルだけでなく、輸送時・保管時の状態管理にも役立ちます。
- 主な対策例

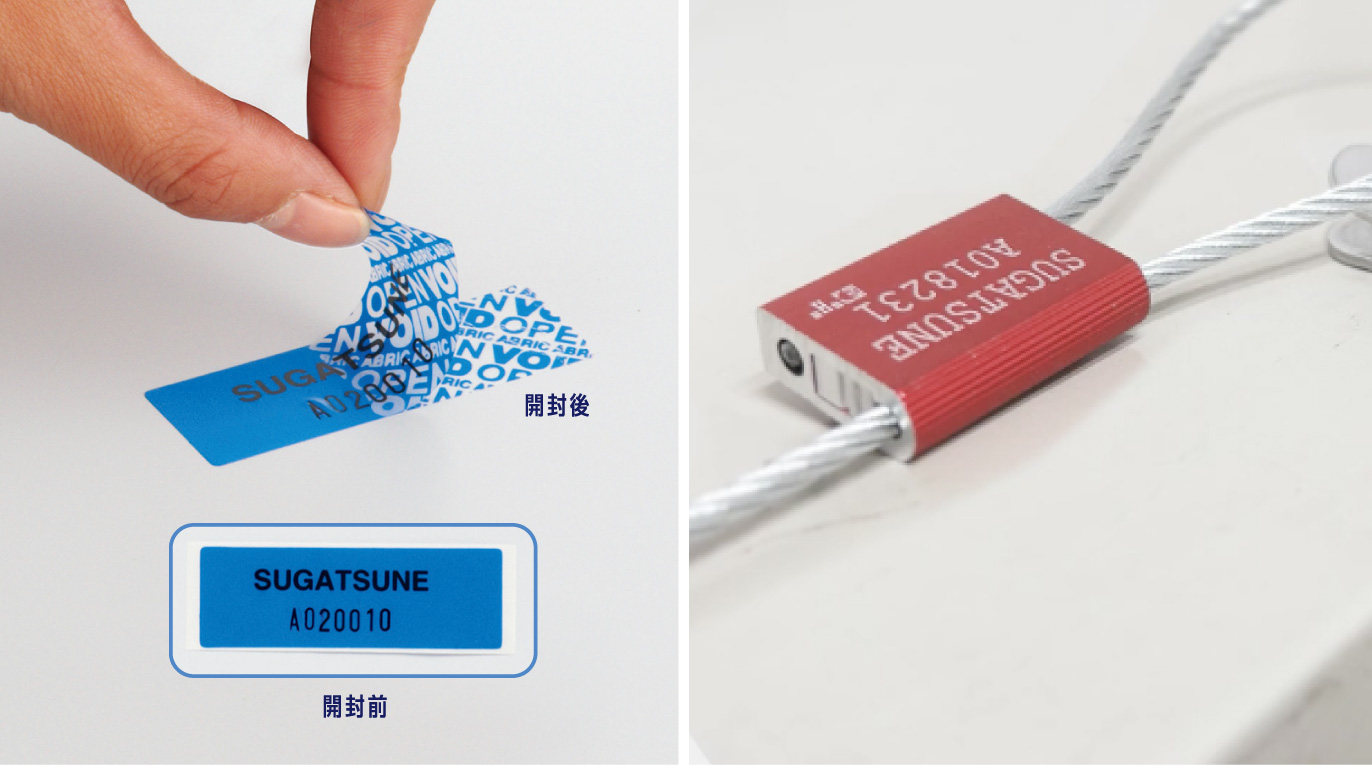

- ・封印具の活用
- 一度開封すると元に戻せず、封印状態を一目で確認できます。シリアルNo.を管理することで、封印し直した場合も把握できます。
代表製品
- □ プラスドライバーだけで内部へアクセスできる
- □ 市販工具だけでパネルが外せる
- □ 鍵が付いていない

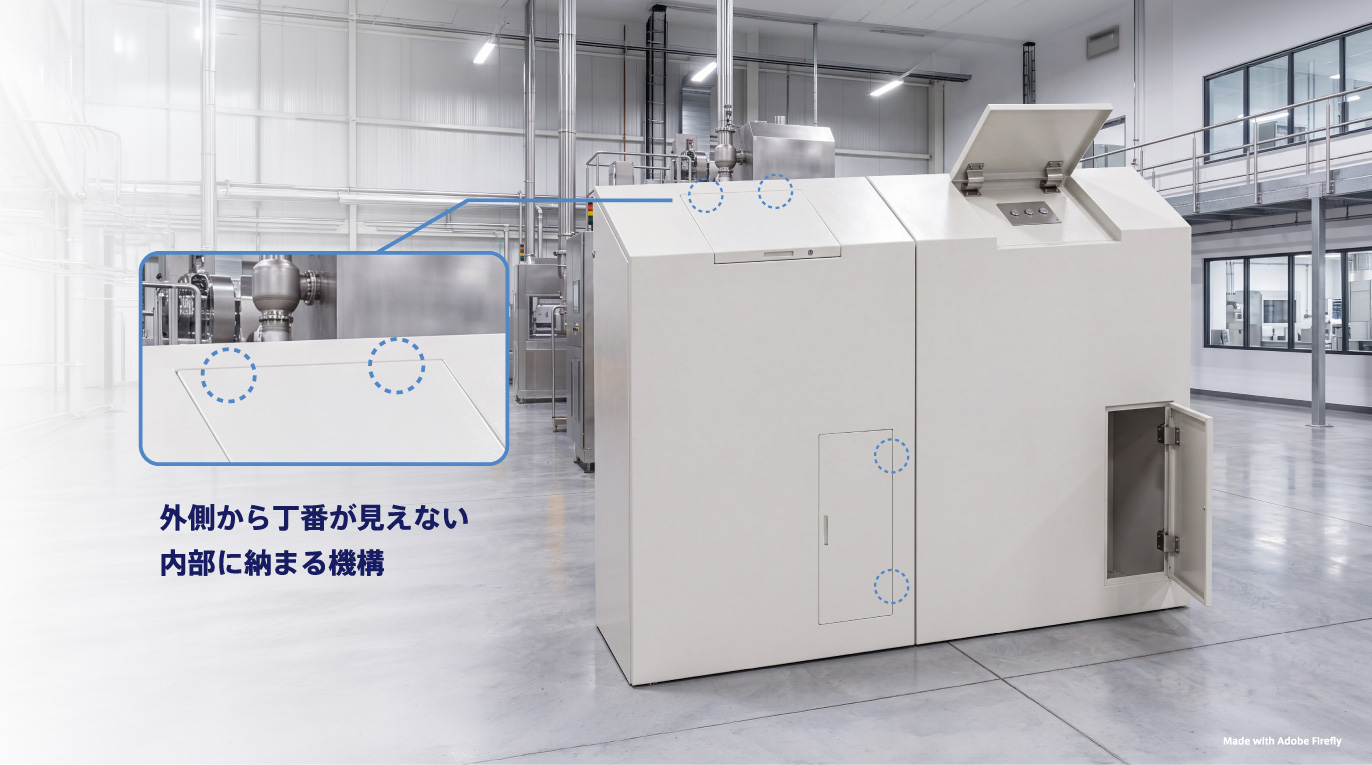

- □ ヒンジ位置が外側から分かる
- □ ネジが露出している
- □ 開封履歴を確認できない
1つでも当てはまる場合は、
機構部品による物理セキュリティ対策をご検討ください。
-
-
-
●日本市場向け小型仕様のスイングハンドルです。●厚みが薄く本来のデザインを損ないません。●別売のロッドラッチやロッド、カムなどと併用し、1〜4点ロックとして使用します。●鍵穴をほこりから守る防塵シャッター（ステンレス鋼製）付です。●IP65に適応しています。●別売のキャッチを組み込むことで、ハンドル収納時にキャッチ機構が働きます。カタログを開く（見開き版）
IP規格対応(防水・防塵)
-
-
●日本市場向け小型仕様のスイングハンドルです。●厚みが薄く本来のデザインを損ないません。●別売のラウンドロッドやカムなどと併用し、2〜3点ロックとして使用します。●鍵穴をほこりから守る防塵シャッター（ステンレス鋼製）付です。●IP65に適応しています。●別売のキャッチを組み込むことで、ハンドル収納時、キャッチ機構が働きます。カタログを開く（見開き版）
IP規格対応(防水・防塵)
-
-

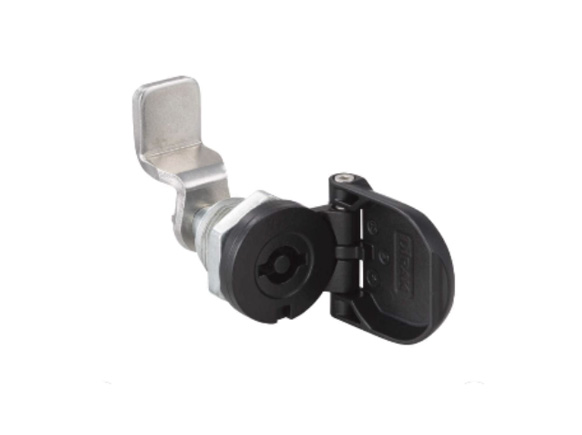

●ストロークが6mmあり、大きく締め付けできるクオーターターンです。●解錠時にカバーが開いた状態になります（締め忘れ防止機能）。高いセキュリティーが求められる場所に最適です。●ばね入りのカバーが施錠時に閉まるため、雨や汚れがインサートに付着するのを防ぎます。●IP65およびIP67に適応しています。●国際鉄道連合（UIC）の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。カタログを開く（見開き版）
IP規格対応(防水・防塵)
カムを外さず取付穴へ挿入・ナットの接着が可能
-
-
●ストロークが6mmあり、大きく締め付けできるクオーターターンです。●解錠時にカバーが開いた状態になります（締め忘れ防止機能）。●ばね入りのカバーが施錠時に閉まります。●IP65およびIP67に適応しています。●国際鉄道連合（UIC）の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。●鉄道業界向けの耐震・耐衝撃規格DIN EN61373（ドイツ工業規格）適合しています。カタログを開く（見開き版）
IP規格対応(防水・防塵)
SUS316 のステンレス鋼または相当の材料を使用
カムを外さず取付穴へ挿入・ナットの接着が可能
-
-

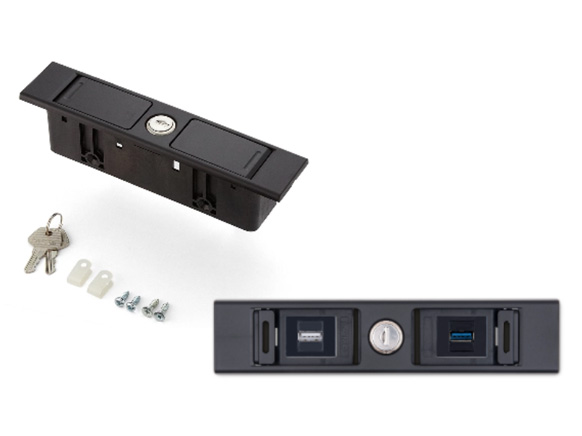

- LAN・USBコネクタ対応
●屋内用の配線マルチタップです。●電源コンセント付タイプは、コンセントプラグ付のため、電気工事不要。コンセントに差し込むだけで使用できます。●ほこりよけのカバー付きです。カバーは本体の横に収納でき、使用時も邪魔になりません。●DML型はセキュリティに配慮した鍵付仕様があります。カタログを開く（見開き版） -
-
-
-

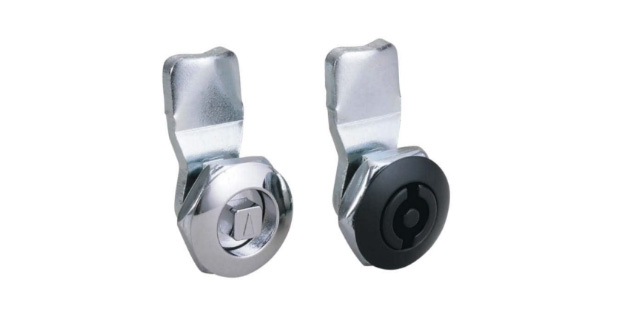

●筐体内部のスペースをとらず、扉からの出っ張りも小さい、薄型です。●別売のインサート、回転カムなどと組み合わせて使用します。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。（ダイレクトイン）●別売の外部シール／内部Oリングの使用で、IP65に適応できます。●アースナット付もあります。カタログを開く（見開き版）
IP規格対応(防水・防塵)
カムを外さず取付穴へ挿入・ナットの接着が可能
-
-
●ワンタッチ取り付けできます。●ケースはラッチ付きです。ラッチ無しもご用意できます。お問い合わせください。●パブリック仕様とプライベート仕様の2仕様からお選びいただけます。カタログを開く（見開き版）
-
-

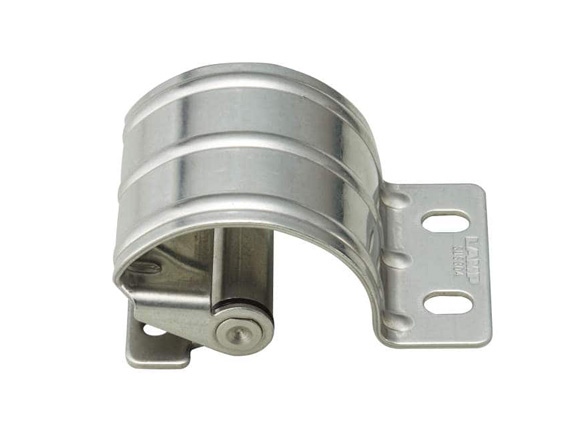

●アームには錆に強いステンレス鋼（SUS304）を使用し、十分な強度と耐食性があります。●R-100のみ、ガイドピンにローラーを採用し、高負荷時においても滑らかな動きを実現しています。カタログを開く（見開き版）
モーションデザインテック製品
-
-
- フリーストップ
- グリスレス
- 弊社2万回開閉試験クリア

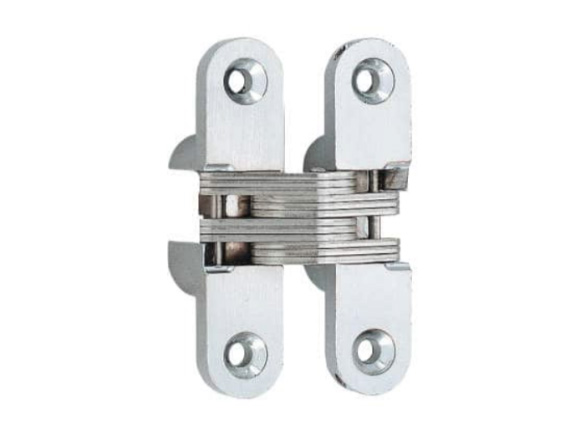

●表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。●軸の向きを水平・垂直にして使用できます。●複数個のヒンジを使用する場合、トルクフリータイプを組み合わせて使用することでトルクを調整できます。カタログを開く（見開き版）
モーションデザインテック製品
-
-

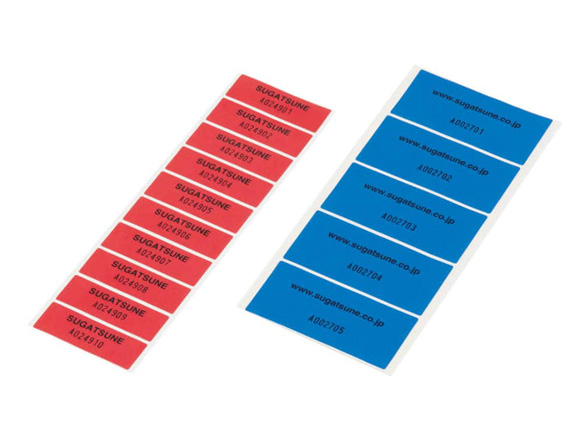

●シールタイプの封印具です。剥がすと開封跡が残り、開封したことがわかります。●レッド色は、シールを剥がすとシールに模様が浮かび上がります。●ブルー色は、シールを剥がすと剥いだ後に模様とその背景がすべて付着します。●本体表面にボールペンなどで記入できます。カタログを開く（見開き版）
-
-

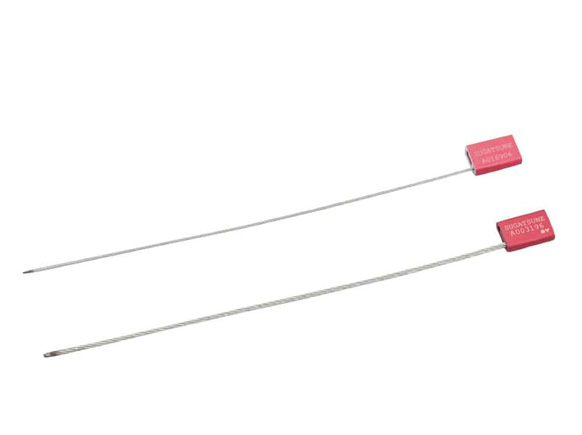

●封印状態が一目でわかります。ワイヤーを切断しないと開封できません。●品番AL-35は、C-TPAT（米国政府と民間企業が協力して設立した、貿易港湾の警備強化基準）、ISO17712（コンテナを安全に封印するための封印具規格）の適合製品です。●ケーブルは航空機で使われる特殊な亜鉛合金製ケーブルを使用しています。●一度締めると緩めることができない、逆戻り防止機能付きです。●ステンレス鋼製コーナーファスナーSTF-C64A、STF-C64B、樹脂製ファスナー WB-900984と併せて使用できます。他の対応ファスナーについては、お問い合わせください。カタログを開く（見開き版）
-
