特長
開時
- 開時
- ホワイト
- ブラック
扉幅1100 mm、扉質量90 kgの大型扉に対応できるアーム式フラットドア
- 弊社10万回開閉試験クリア
●扉を閉じた時に扉と壁面がフラットになり、すっきりとしたスマートな空間を演出します。
●最大有効開口が930 mmと広いため、車イスも通行可能です。
●床面にレールや溝加工の必要がありません。
●シンプルな部品構成で施工時間を大幅に短縮できます。
●2016年度グッドデザイン賞を受賞しました。
●2021年度レッド・ドットを受賞しました。
仕様
●扉幅：750〜1100 mm
●扉高さ：2400※(1)〜2980 mm
●扉厚：24〜40 mm
●扉質量：90 kg以下（扉1枚当り）※(2)
※(1)連動パイプを切断して使用すれば2400 mm以下も可能です。詳細はお問い合わせください。
※(2)扉の質量に応じて、扉と床との隙間を設定してください。詳細は図面をご覧ください。
用途
●ブティック、レストラン、オフィスの収納扉、ウォークインクローゼットなど

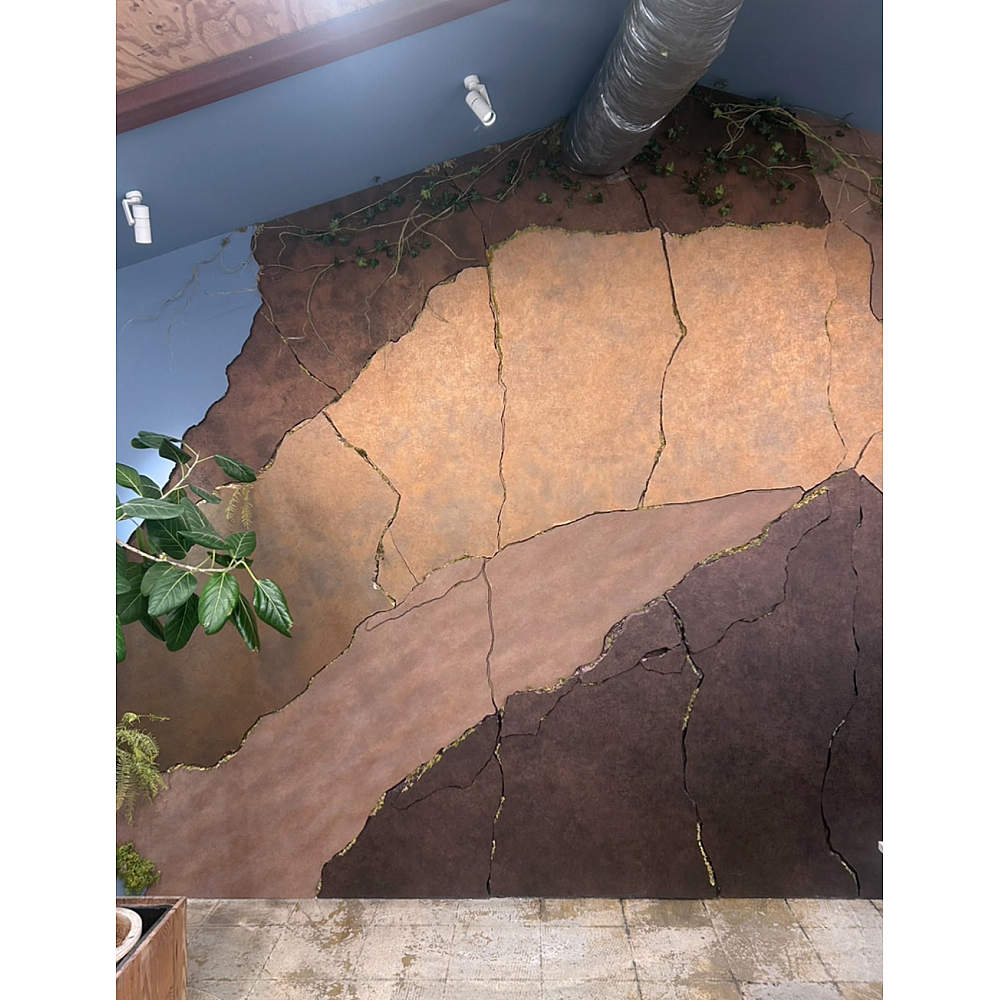

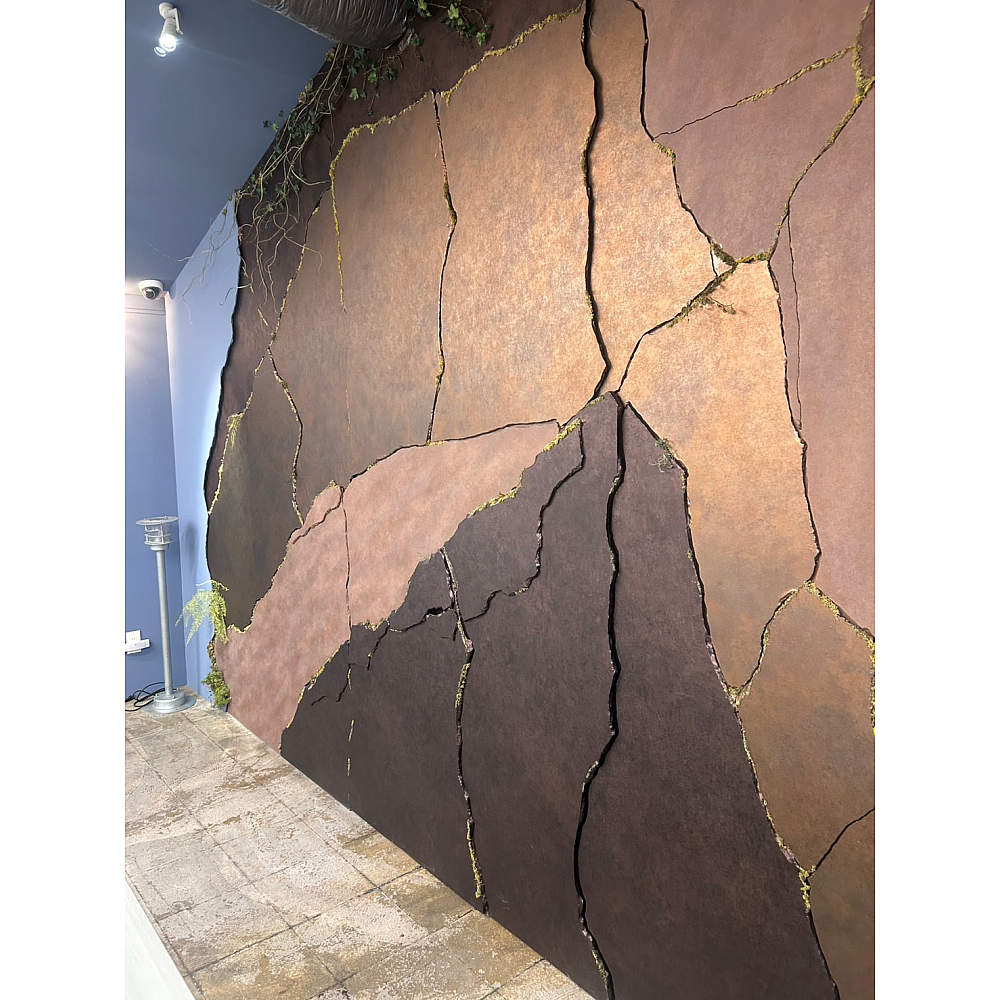

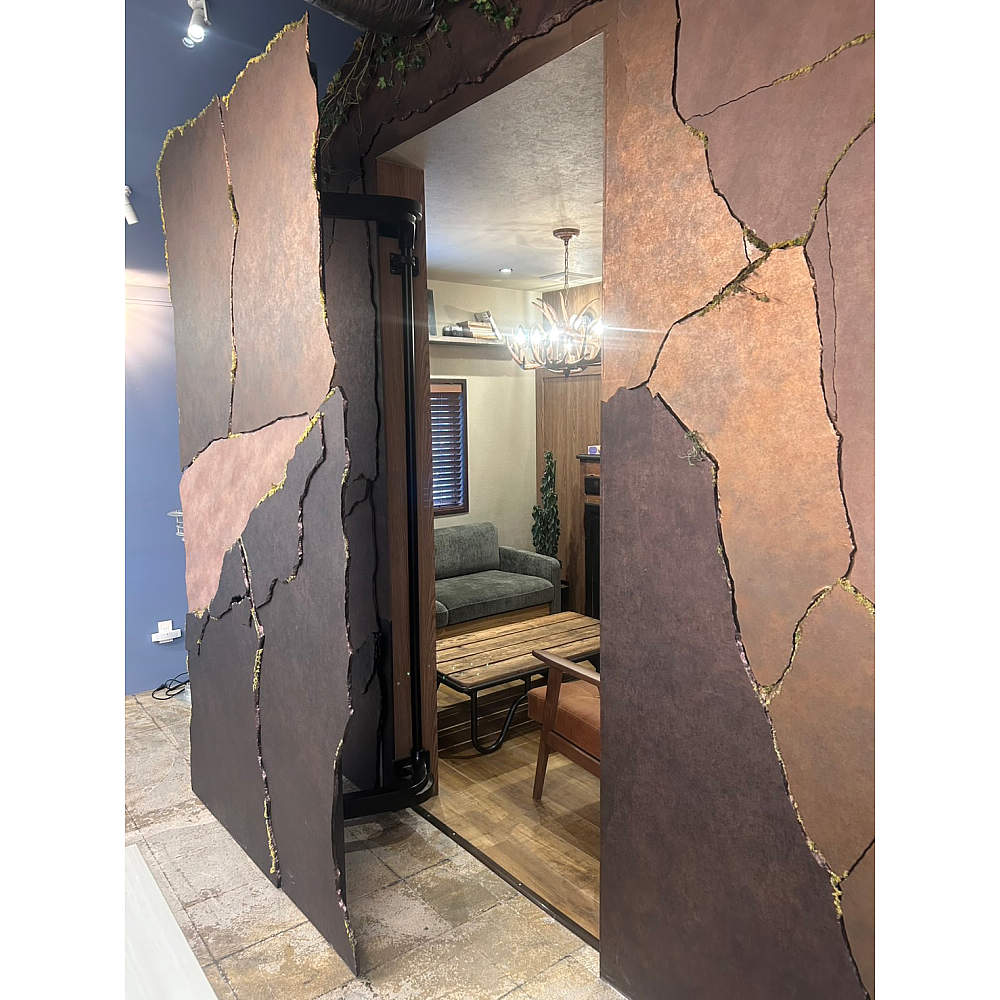

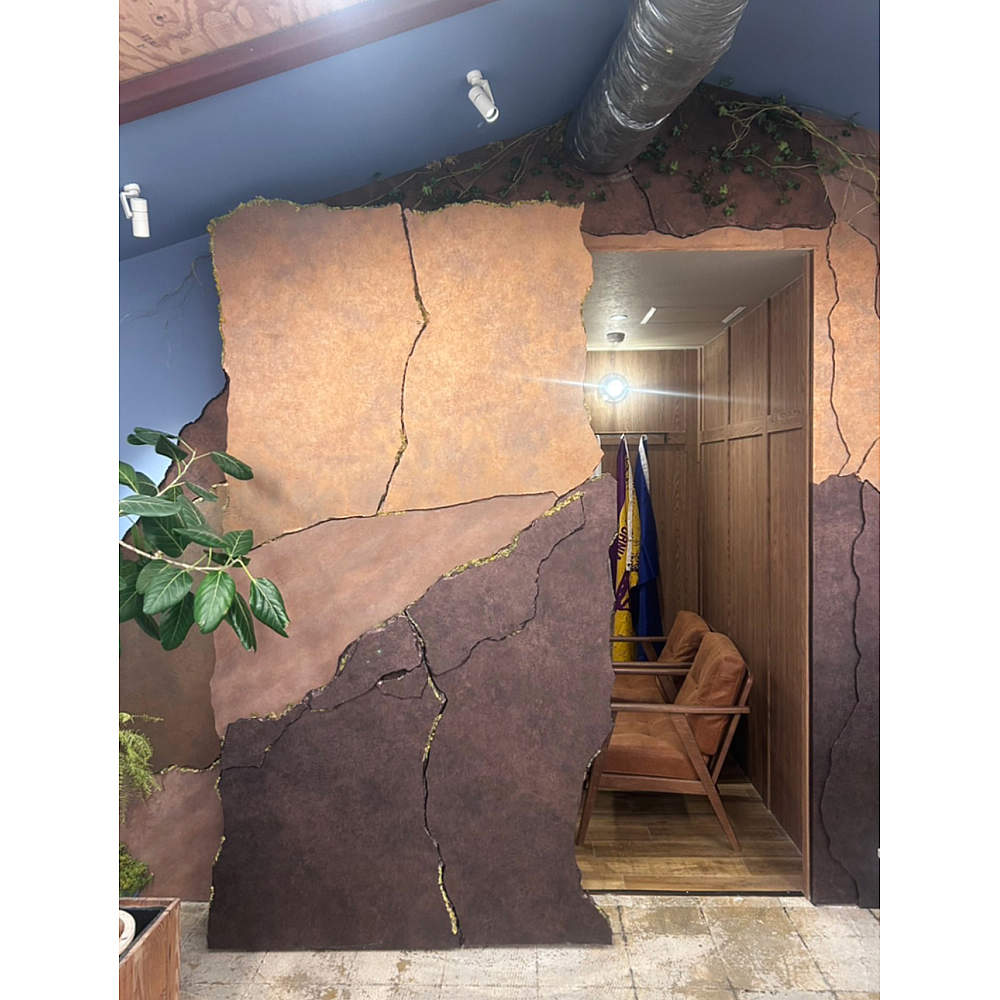

施工例・採用事例 施工例・採用事例の一覧へ
-
使用場所 ：住宅 ウォークインクローゼット -
使用場所 ：住宅 ウォークインクローゼット 備考 ：扉を閉じた時に扉と壁面がフラットになります。 -
使用場所 ：店舗 収納扉 -
使用場所 ：店舗 収納扉 備考 ：扉を閉じた時に扉と壁面がフラットになります。 -
使用場所 ：食品包装機械 -
使用場所 ：食品包装機械 -
使用場所 ：食品包装機械 -
使用場所 ：神社 -
使用場所 ：神社 備考 ：扉の持ち出しが開き戸に比べて小さいため、狭い通路でも使用できます。 -
使用場所 ：神社 備考 ：廊下の壁の一部が隠し扉になっています。 -
使用場所 ：神社 備考 ：廊下の壁の一部が隠し扉になっています。
仕様表・購入
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。
部品セット扉1枚当り
絞り込み検索結果 2件 ／ 2件中 ※絞り込み解除で、他の品番も表示されます。
| 画像 | 品番 | 注文 | ￥価格(税抜) | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像 | LIN-X1000-WT |
 |
￥152,000/台 | ￥167,200/台 |
|
− | − |  |
LIN-X1000 | − | − | 250-034-706 | − | − | 4510932171175 |
| 画像 | LIN-X1000-BL |
|
￥162,800/台 | ￥179,080/台 |
|
− | − | |
− | − | − | 250-042-288 | − | − | 4510932181662 |
別売品連動パイプ
| 画像 | 品番 | 注文 | ￥価格(税抜) | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕上 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像 | LIN-X100-L2000-WT |
|
￥14,300/本 | ￥15,730/本 |
|
− | − | |
LIN-X100-L2000 | − | − | ホワイトアルマイト処理 | アルミニウム合金 | 250-034-707 | − | − | 4510932171182 |
| 画像 | LIN-X100-L2000-BL |
|
￥13,200/本 | ￥14,520/本 |
|
− | − | |
− | − | − | ブラックアルマイト処理 | アルミニウム合金 | 250-042-289 | − | − | 4510932181679 |
CADダウンロードCAD・BIMリクエストフォーム
納まり図、軌跡図、加工図など
部品セット扉1枚当り
絞り込み検索結果 2件 ／ 2件中 ※絞り込み解除で、他の品番も表示されます。
別売品連動パイプ
- ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
カタログ
取説
| ハンドル設計の注意事項(日本語） | 1115_1_lin_x1000_handle_j.pdf（351.26KB） | |
| 開きダンパー 施工説明書（日本語） | 1163_1_lin_x1000_dm_j.pdf（702.72KB） | |
| 取付説明書（日本語版） | 1029_8_lin_x1000_j.pdf（3932.49KB） | |
| Remarks on Door Size and Handle Position (English) | 1118_1_lin_x1000_handle_e.pdf（407.55KB） | |
| Opening Damper Installation Instructions (English) | 1164_1_lin_x1000_dm_e.pdf（911.01KB） | |
| Installation Instructions (English) | 1030_8_lin_x1000_e.pdf（3326.25KB） |
注意
●本製品は、扉重量90 kgまで使用できる重量扉用ヒンジです。筐体（枠・壁）の吊元の強度と連結強度を十分確保してください。
●吊元の強度と連結強度に不足が案じられる場合には、アルミフレーム（市販品の溝ピッチ120 mm）をご使用ください。
