クオーターターン
扉などを締め込む動き
曲げ加工を施したカムが回転することで、扉などを締め込みます。パッキンを併用することで隙間をふさぎます。

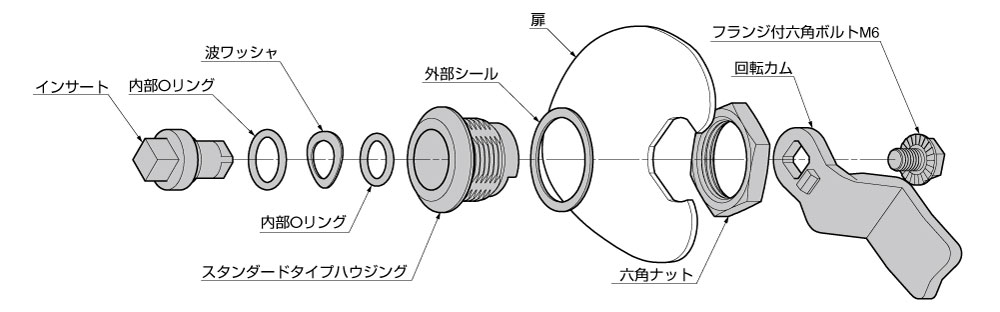

インサートやカムが選べる
インサートはスターノブやウイングノブのキーが不要なタイプから、ダブルビットやスクエアーやコインプルーフなどキーを使って施解錠するタイプまで豊富な種類をご用意しています。カムも回転カムやフックカムを多様なサイズ・奥行きで揃えています。
取付簡単 組み立てたまま取り付けられる!
取付穴への挿入およびナットの装着時、カムの取り外しが不要で、組み立て時間の節約が図れます。
ダイレクトイン機能
その他関連製品はこちら
51件
/51件中
- 表示切替:
-
- 詳細
- 画像
- 比較
- 表示件数:
- 24
- 60
- 120
- 1
- 2
- 3
- 次
-
●クオーターターン専用です。●3点ロック用として使用します。●通常カムのストローク量20mm(90°)に対して、別注仕様カム(別売品)で27.5mm(120°)までストローク可能です。詳細は弊社営業担当までお問い合わせください。
-
●別売のインサートやカム、ラウンドロッドなどと組み合わせて、1点ロックや2点ロック、3点ロックとして使用します。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。(ダイレクトイン)●別売の外部シール/内部Oリングの使用でIP65に、さらに追加Oリングの使用でIP66、IP67に適応できます。IP規格対応(防水・防塵) カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●スイングハンドル、クオーターターンに共通で使用します。●204-0106はフランスの自動車産業規格「CNOMO」に準拠しています。●コニカルスクエアー仕様は国際鉄道連合(UIC)の規格に準拠しています。●2,000本(ポリアミド製は5,000本)から社名、商品名などのロゴ入れを承ります。
-
●ハウジングに装着して使用します。システム組み合わせ一覧をご覧ください。●別売のインサート用キーで施解錠するタイプと、キー不要のノブタイプがあります。●200-9106はフランスの自動車産業規格「CNOMO」に準拠しています。●コインブルーフはスロット仕様ですが、コインなどによる開閉ができない、よりセキュリティの高い仕様です。
-
-
-
●ハンドル・クオーターターンに使用します。対応製品については、組み合わせの表をご覧ください。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。(ダイレクトイン)(厚板への取り付けには、多少制約があります)●回転カムは、カムの先にベンディング加工を施しているため、確実に扉を密閉できます。●H=18mm以上の回転カムは、別売の回転カム用アダプターを使用することで、ロッドラッチに装着できます。●回転カムの特注仕様、組み立てのご依頼を承ります。H寸法は最大50mmまで対応できます。●2点締め、および回転カムとの組み合わせで3点締めできるカムアダプターと、3点締め用の3点カムもあります。カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。●IP65に適応しています。●別番鍵違い数は240通りで、キー番号を指定できます。キーは2本付です。●同番のNo.1333タイプとDS200タイプのシリンダー錠は、鍵穴をほこりから守る防塵シャッター(ステンレス鋼製)付です。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●丸みを帯びた形状で鏡面研磨を施しているため、拭き取りやすく清掃時間の短縮につながります。●外部シールは自然界では珍しいブルー色のため、万一食品などに混入しても発見しやすく、その他の部品はステンレス鋼のため金属検出機で検知できます。●付属の外部シールは、米国食品医薬品局(FDA)の規格に準拠した食品グレードのシリコーンゴムを使用しています。●IP65/67/69Kに適応しています。●鍵穴をほこりから守る防塵シャッター(ステンレス鋼製)付です。●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●丸みを帯びた形状で鏡面研磨を施しているため、拭き取りやすく清掃時間の短縮につながります。●外部シールは自然界では珍しいブルー色のため、万一食品などに混入しても発見しやすく、その他の部品はステンレス鋼のため金属検出機で検知できます。●付属の外部シールは、米国食品医薬品局(FDA)の規格に準拠した食品グレードのシリコーンゴムを使用しています。●IP65/67/69Kに適応しています。●鍵穴をほこりから守る防塵シャッター(ステンレス鋼製)付です。●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●丸みを帯びた形状で鏡面研磨を施しているため、拭き取りやすく清掃時間の短縮につながります。●外部シールは自然界では珍しいブルー色のため、万一食品などに混入しても発見しやすく、その他の部品はステンレス鋼のため金属検出機で検知できます。●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。●食品加工機向けの衛生基準DIN EN1672-2:2009規格に基づいて設計されており、ドイツ法的損害保険(DGUV)NV13091の認証を受けています。●IP65/67/69Kに適応しています。●付属の外部シールは、米国食品医薬品局(FDA)の規格に準拠した食品グレードのシリコーンゴムを使用しています。●同シリーズのクオーターターン100-9503があります。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●丸みを帯びた形状で鏡面研磨を施しているため、拭き取りやすく清掃時間の短縮につながります。●外部シールは自然界では珍しいブルー色のため、万一食品などに混入しても発見しやすく、その他の部品はステンレス鋼のため金属検出機で検知できます。●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。●食品加工機向けの衛生基準DIN EN1672-2:2009規格に基づいて設計されており、ドイツ法的損害保険(DGUV)NV13091の認証を受けています。●IP65/67/69Kに適応しています。●付属の外部シールは、米国食品医薬品局(FDA)の規格に準拠した食品グレードのシリコーンゴムを使用しています。●同シリーズのクオーターターン100-9503があります。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。●IP65に適応しています。●別番鍵違い数は240通りで、キー番号を指定できます。キーは2本付です。●同番のNo.1333タイプとDS200タイプのシリンダー錠は、鍵穴をほこりから守る防塵シャッター(ステンレス鋼製)付です。●特注仕様、組み立てのご依頼も承ります。詳細はお問い合わせください。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●別売のラウンドロッドやカムなどと併用し、1〜3点ロックとして使用します。●錠前なし仕様はIP65に適応しています。●別番鍵違い数240通りで、キー番号を指定できます。キーは2本付です。●特注仕様、組み立てのご依頼も承ります。詳細はお問い合わせください。IP規格対応(防水・防塵) カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●取付カム高さ(H寸法)が10mm以上の場合、取付穴への挿入およびナットの装着時、カムの取り外しは不要です。●アースナットを取り付けると、筐体の塗装面を削り、簡単にアースがとれます。●特注仕様、組み立てのご依頼も承ります。詳細はお問い合わせください。カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●カムの先にベンディング加工を施しているため、確実に扉を密閉できます。●ラウンドロッドを使用して、3点締めにできます。●特注仕様、組み立てのご依頼を承ります。詳細はお問い合わせください。H寸法は最大50mmまで対応できます。●回転カム(1点締め)やフックカムもあります。カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●上下2点締め、または回転カムと組み合わせて3点締めにできるカムアダプターです。●スイングハンドルなどには回り止めなし仕様、クオーターターンなどには回り止め付仕様をお選びください。
-
●強度のあるワンタッチ取付を実現。詳細はDSTシリーズ紹介をご覧ください。●ストローク8mmの締付機構付です。解錠状態からつまみを90°回すとカムが倒れ仮止めし、さらに回すと締め付けます。解錠はつまみを逆に回してください。
-
●十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。詳細はDSTシリーズ紹介をご覧ください。●ストローク6mmの締付機構付です。開錠状態からつまみを90°回すとカムが倒れ、さらに回すと締め付けます。●開閉状態が一目で判る表示器付です。
-
●丸みを帯びた形状で鏡面研磨を施しているため、細菌の繁殖を最小限に抑えられ、衛生レベルの高い場所に最適です。●頭部が凸型でゴミが溜まりにくく、食品機械や厨房機器などの使用に最適です。●外部シールがブルーのため、万一食品などに混入しても発見しやすいです。●外部シールは、米国食品医薬品局(FDA)の規格に準拠した食品グレードのシリコーンゴムを使用しています。●IP65/67/69Kに適合しています。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●ストローク3mmの締付機構付クオーターターンです。●マイナス溝を90°回すとカムも90°回って仮掛状態になり、さらに90°回すと扉を締め付けます。●本体上部の点と三角マークの合った位置が締付(施錠)状態です。●外部シール付きで、IP65に適応しています。●クリップを裏側から差し込むだけで取り付けできます。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。IP規格対応(防水・防塵) カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●ストロークが6mmあり、大きく締め付けできるクオーターターンです。●解錠時にカバーが開いた状態になります(締め忘れ防止機能)。高いセキュリティーが求められる場所に最適です。●ばね入りのカバーが施錠時に閉まるため、雨や汚れがインサートに付着するのを防ぎます。●IP65およびIP67に適応しています。●国際鉄道連合(UIC)の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。IP規格対応(防水・防塵) カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●ストロークが6mmあり、大きく締め付けできるクオーターターンです。●解錠時にカバーが開いた状態になります(締め忘れ防止機能)。●ばね入りのカバーが施錠時に閉まります。●IP65およびIP67に適応しています。●国際鉄道連合(UIC)の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。●鉄道業界向けの耐震・耐衝撃規格DIN EN61373(ドイツ工業規格)適合しています。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
-
●ストロークが6mmあり、大きく締め付けできるクオーターターンです。●国際鉄道連合(UIC)の規格に準拠したコニカルスクエアー仕様と、2サイズのタブルビット仕様があります。●開閉状態が分かるマーク付きです。●Oリング付きで、IP67に適応しています。●別売の回転カムなどと組み合わせて使用します。●取付穴への挿入およびナットの装着時、カムの取り外しは不要です。IP規格対応(防水・防塵) SUS316 のステンレス鋼または相当の材料を使用 カムを外さず取付穴へ挿入・ナットの接着が可能カタログを開く(見開き版)
主な材料 |
−
|
亜鉛合金 / ポリアミド(PA)
|
亜鉛合金 / ポリアミド(PA) / 鋼
|
亜鉛合金
|
ポリアミド(PA)
|
ニトリルゴム(NBR)
|
鋼 / ステンレス鋼(SUS304)
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
亜鉛合金
|
−
|
ステンレス鋼
|
−
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用環境 |
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
ハイジェニック
|
−
|
−
|
−
|
−
|
規格 |
−
|
IP65 / IP66 / IP67
|
−
|
−
|
−
|
IP65 / IP66 / IP67
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
IP65 / IP67 / IP69K
|
IP65
|
IP65 / IP67
|
IP65 / IP67 / DIN61373
|
IP67
|
価格 |
¥2,700/ヶ
|
¥380/ヶ〜
|
¥240/ヶ〜
|
¥420/ヶ
|
¥800/ヶ〜
|
¥60/ヶ〜
|
¥280/ヶ〜
|
¥4,400/ヶ〜
|
¥22,380/ヶ
|
¥23,130/ヶ
|
¥22,000/ヶ
|
¥21,010/ヶ
|
¥3,190/ヶ〜
|
¥2,200/ヶ〜
|
¥2,220/ヶ〜
|
¥1,150/ヶ〜
|
¥620/ヶ〜
|
¥2,840/ヶ
|
¥4,320/ヶ
|
¥16,720/ヶ
|
¥2,650/ヶ
|
¥5,250/ヶ
|
¥13,300/ヶ
|
¥10,200/ヶ
|
51件
/51件中
- 表示切替:
-
- 詳細
- 画像
- 比較
- 表示件数:
- 24
- 60
- 120
- 1
- 2
- 3
- 次
コンプレッションラッチとの違い
クオーターターンはカムが回転することで締め込む構造のため、揺れなどで板の間にすきまができることがあります。一方でコンプレッションラッチは閉時にカムが動いて扉を締め付けるため、さらにしっかりと扉を固定します。
クオーターターンの場合
コンプレッションラッチの場合
