設計支援・選定ツール
スガツネ独自開発の小型・中型・簡易ガイドレール
選択肢を広げるメリット
コスト削減
最適な精度のレールを選択することで、高価な精密ガイドを使う必要がなくなり、コストが削減できます。
取付効率アップ

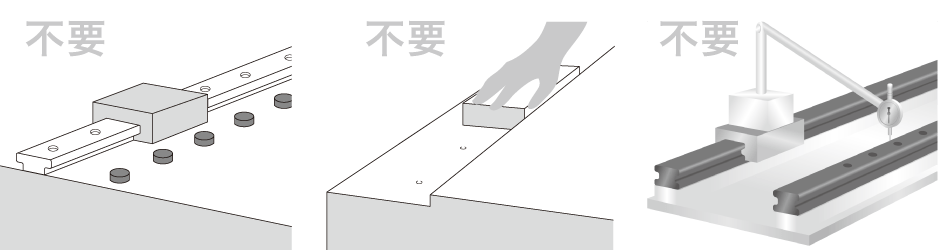

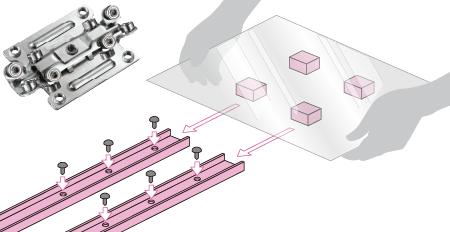

精密ガイドに求められるような取付精度は不要。治具設計や前加工をしなくても、スムーズに走行します。
短納期
簡易的な用途に特化しているため、短納期で安定してお届けできます。
スガツネの豊富な中精度・簡易ガイドレールラインアップ

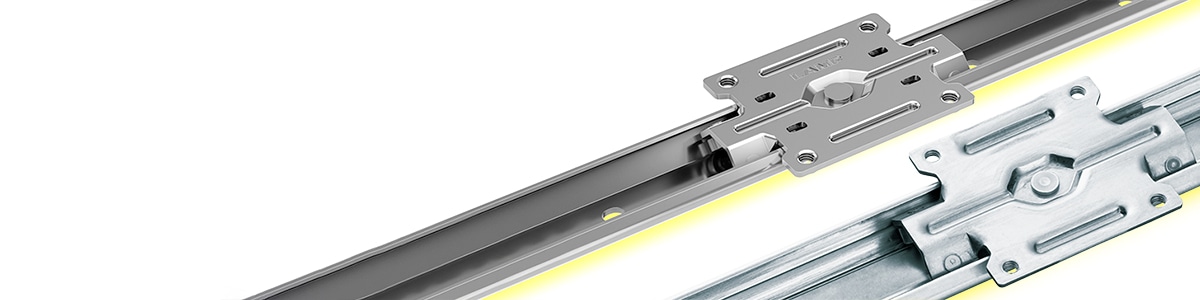

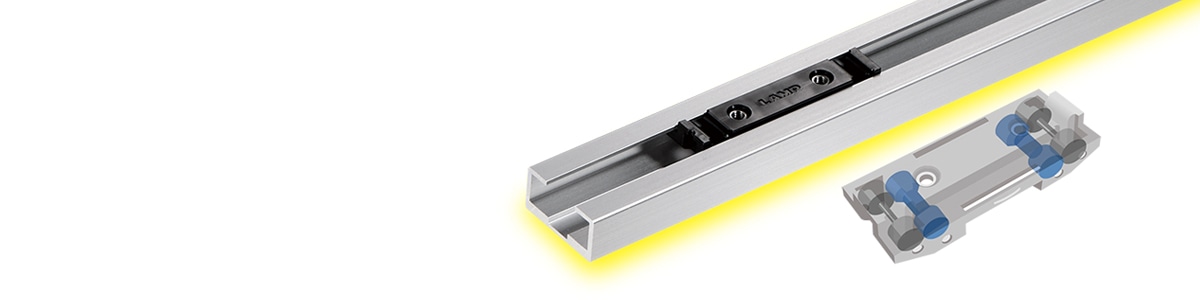

マルチローラーリニアガイドレール
MLGX25型
取付可能方向
独自構造「DUAL-X」採用

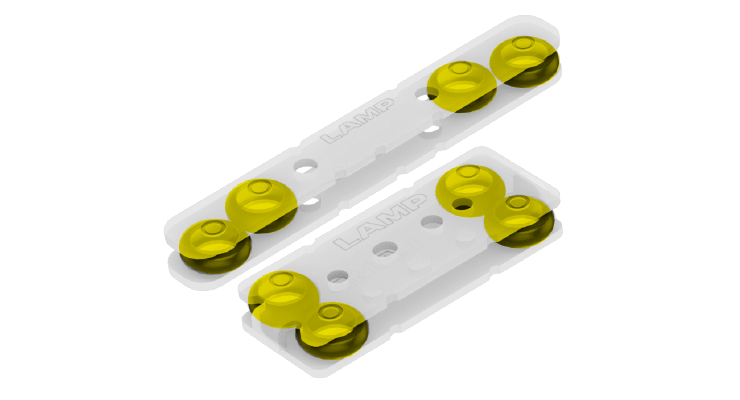

特殊な2枚のプレートと、8つのベアリングによる「デュアルＸ構造」を採用。
予圧が均等になり、さまざまな方向の荷重を受けてもガタつかず、スムーズな動きを実現します。

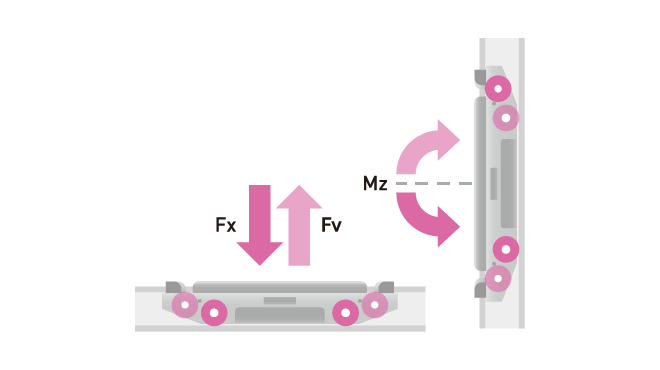

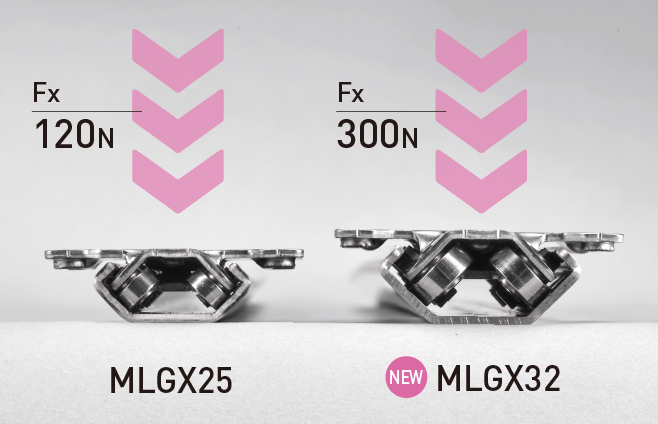

水平・垂直・モーメント、
さまざまな方向の荷重に対応
モーメントを受けても安定した動きを実現。各種自動機、カッティングマシーンなど幅広い場面で使用可能です。

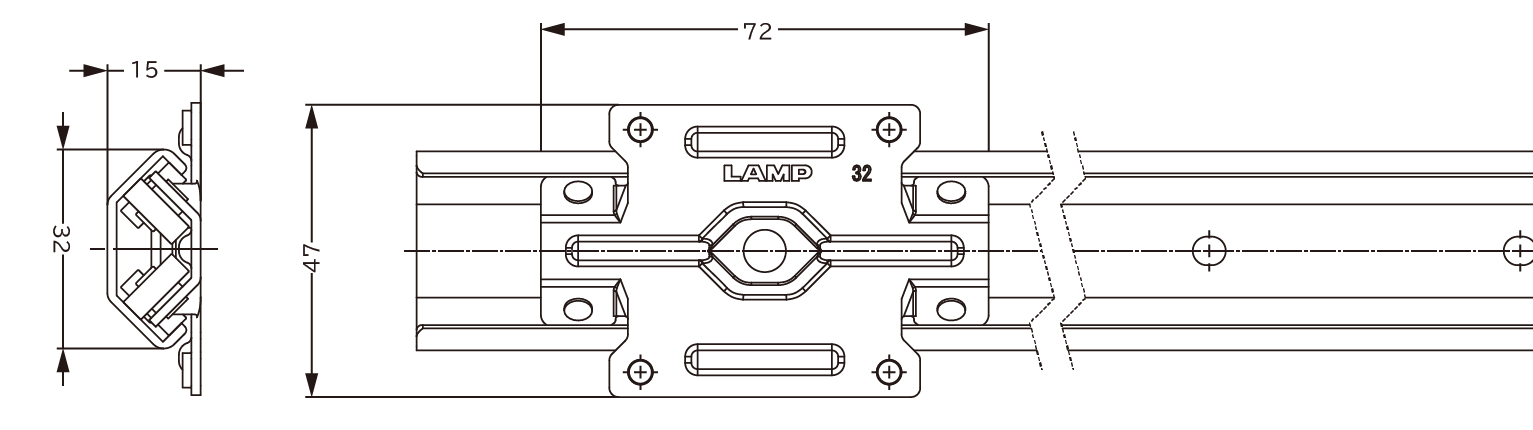

図はガイドレールとキャリッジの組合せ寸法です。
マルチローラーリニアガイドレール
MLG20型 ミニタイプ
取付可能方向
独自のマルチローラー構造で
垂直・水平両方向の荷重に対応

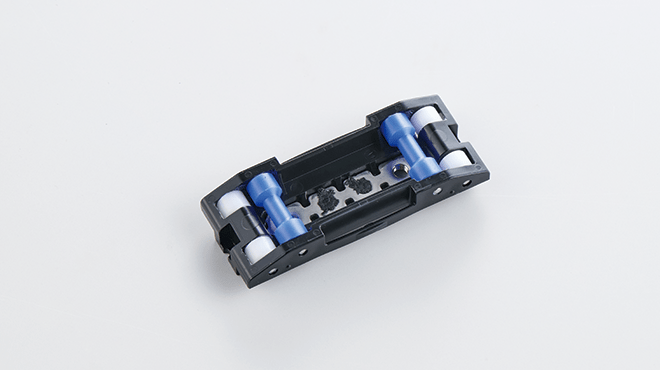

キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。

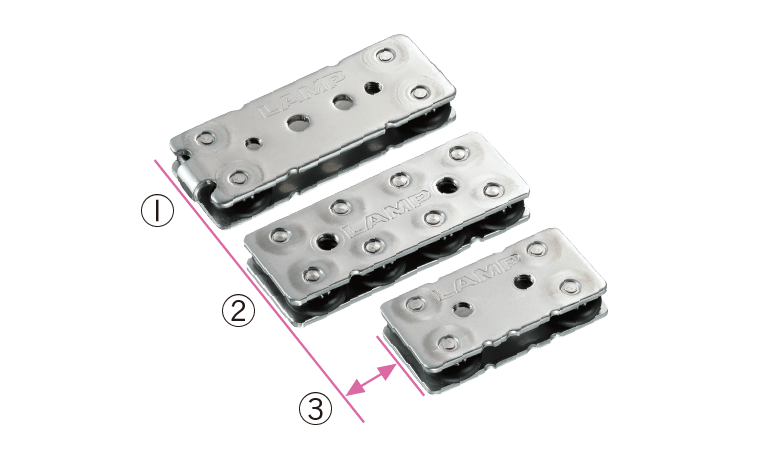

ショートタイプのキャリッジも登場
通常のキャリッジより全長が短く、移動距離を13mm伸ばせます。
図はガイドレール、キャリッジ(MLG-20C)、取付プレートの組合せ寸法です。

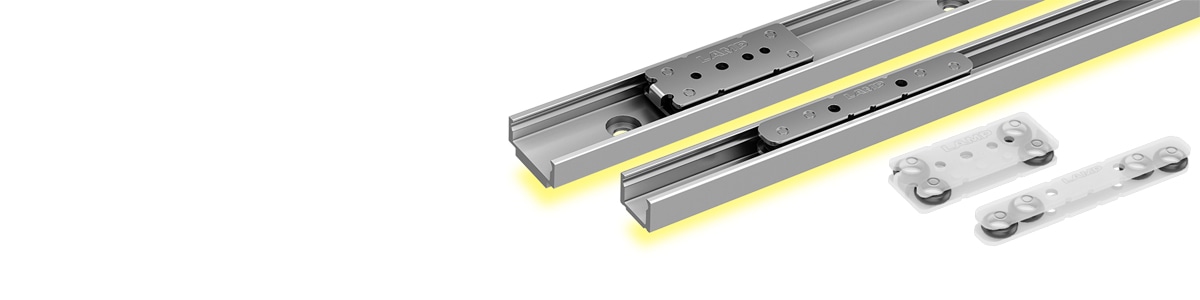

マルチローラーリニアガイドレール
MLG13型 スリムタイプ
取付可能方向

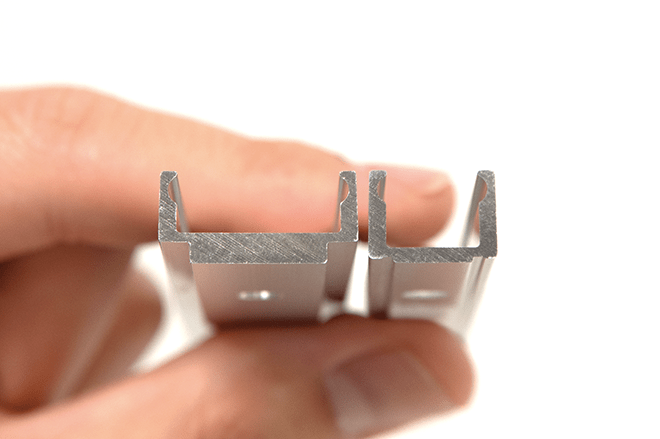

MLGシリーズに幅13mmのスリムタイプ登場
スペースが限られる場所での取付に。キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。
MLGシリーズに幅13mmのスリムタイプ登場
図はガイドレールとキャリッジの組合せ寸法です。
リニアローラーガイドレール
LGB型
取付可能方向
樹脂製ベアリングローラーによる静かでなめらかな動きを実現。
適度なクリアランス設定で取付しやすいガイドレールです。
図はガイドレール、キャリッジ、ストッパー、取付プレートの組合せ寸法です。
ミニガイドレール
MRS型
取付可能方向
滑りタイプの樹脂製キャリッジを搭載し取付の簡素化、
コストダウンを目指したグリスレスのガイドレールです。

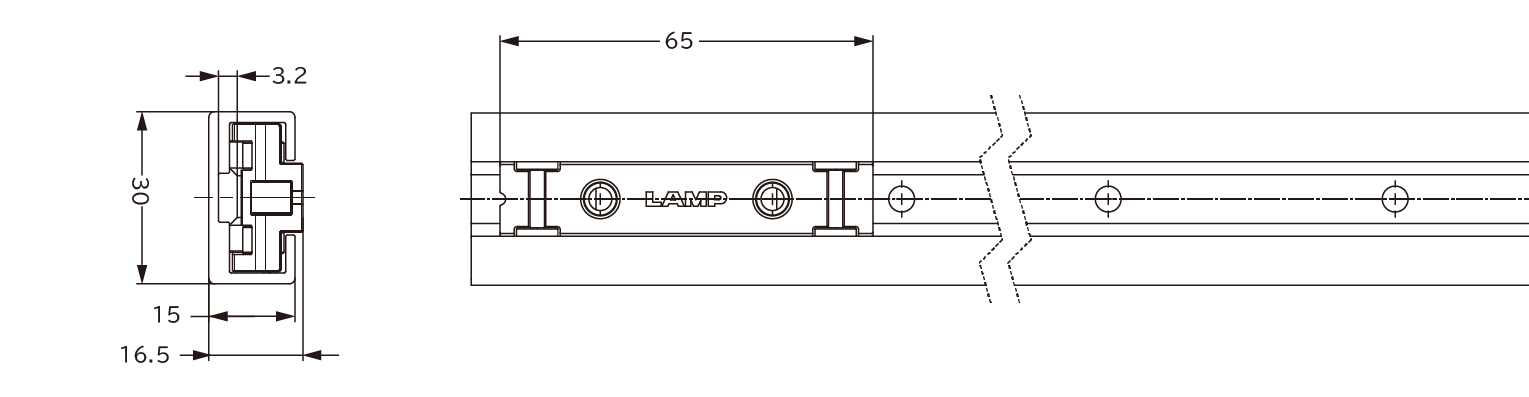

図はガイドレール（MRS30）とキャリッジ（MR-30CNB）の組合せ寸法です。

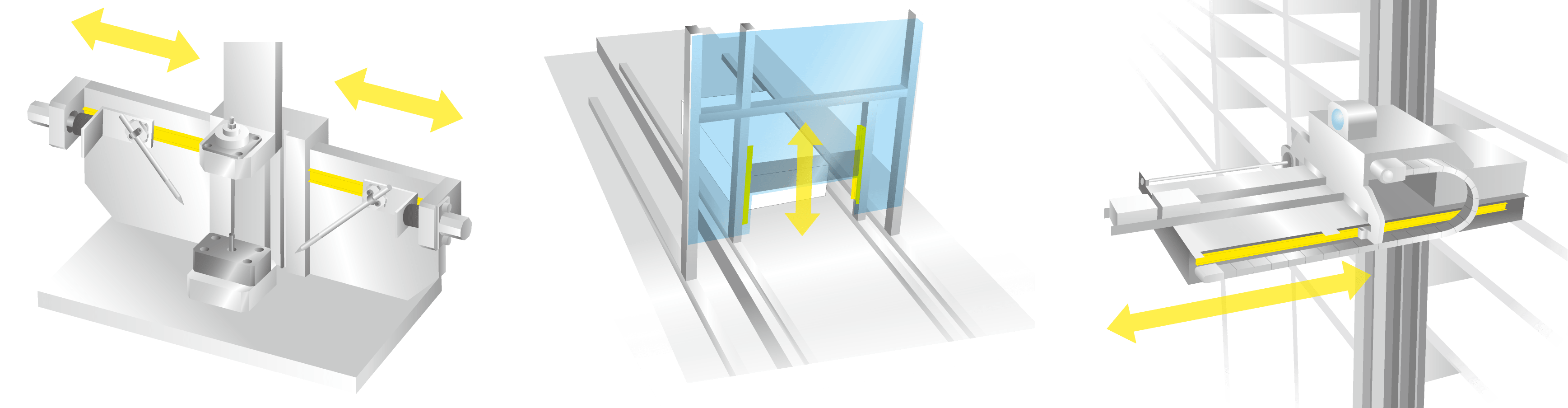

小型・中型ガイドレールが活躍する場所・使用イメージ

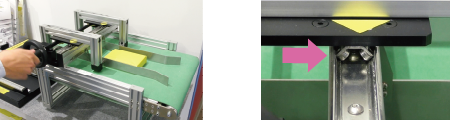

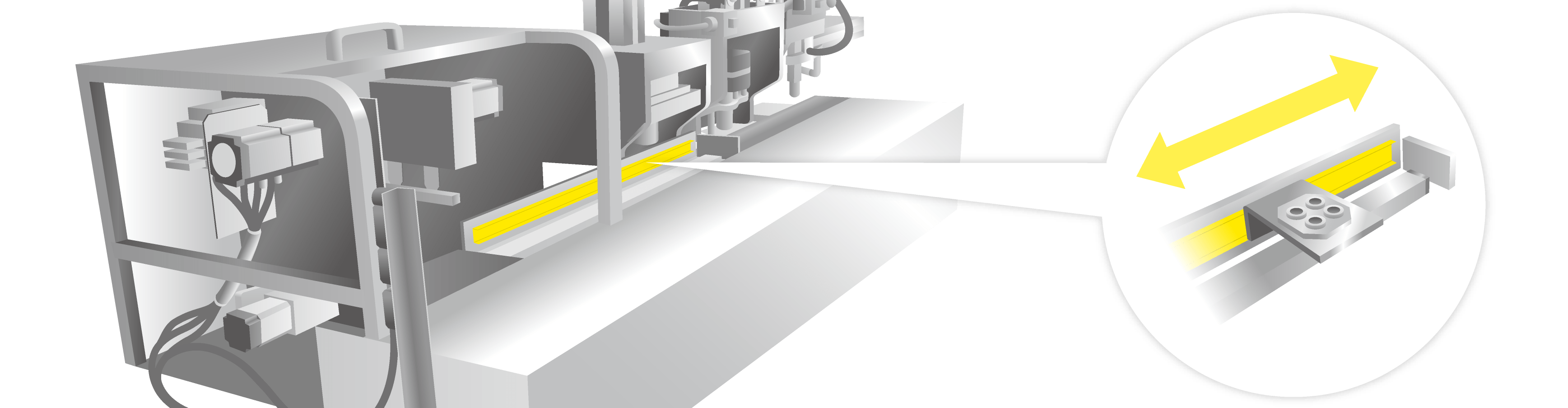

組立装置の小型ワーク搬送部の直動ガイド
ワークへのマーキング装置の直動ガイド、コンベアラインのシャッター機構、軽量搬送機器のアーム可動時のガイド

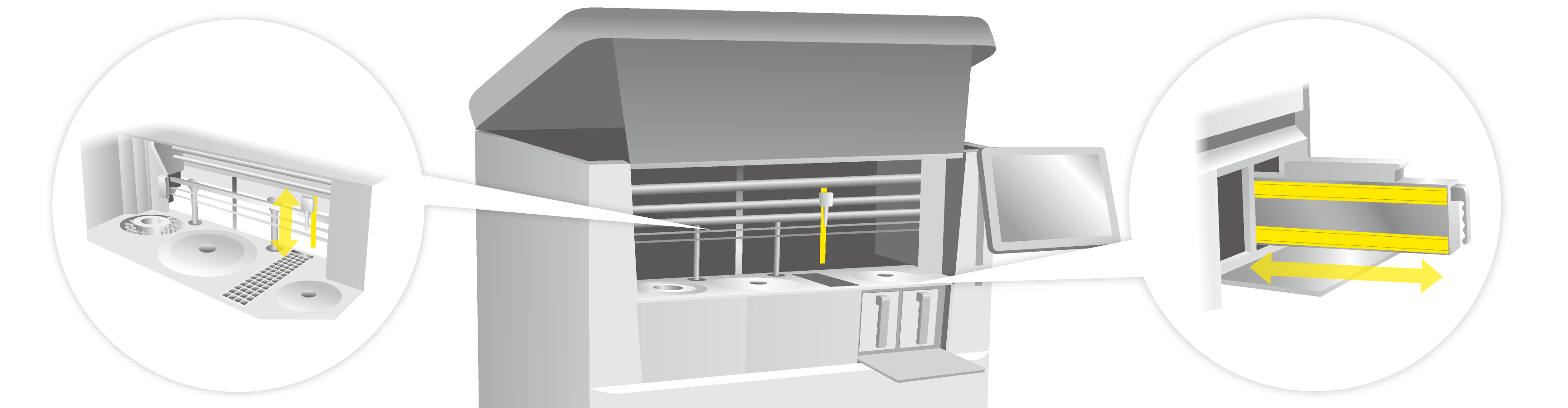

分析装置のピペットの上下部／カートリッジ交換ユニット
スガツネのレールは種類が豊富！
さまざまな用途にお使いいただけるほか、用途に合わせたご提案も可能です。
まずはお気軽にご相談ください。
こちらもオススメ
高耐久・重量用 ガイドレール・スライドレール -
- 弊社100km試験クリア
●当社独自の「デュアルX構造」により、水平・垂直どちらの荷重を受けても動きが滑らかです。●作動荷重が、水平・垂直共に120Nまで対応した中荷重用です。●200mm/secで、100mmを50万回往復する試験（総走行距離100km）を実施しています。●ボールクリープ現象がないためモーター駆動と併用が可能です。●モーメントを受けても軽い作動力で安定した動きを実現します。●キャリッジは、ガタつきの少ない予圧タイプです。カタログを開く（見開き版）
モーションデザインテック製品
-
-
- 弊社60km試験クリア
●キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。●200mm/sで、100mmを30万回（総走行距離60km）往復する試験を実施しています。詳細はお問い合わせください。●ボールクリープ現象がないためモーター駆動と併用が可能です。●レール長さ100mmが追加になりました。●ショートタイプのキャリッジもあります。全長が短く、移動距離が13mm伸ばせます。●8輪タイプのキャリッジもあります。移動距離を維持しつつ、定格荷重が向上しています。カタログを開く（見開き版）
モーションデザインテック製品
-
-
- 弊社60km試験クリア
●キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。●200mm/sで、100mmを30万回往復する試験（総走行距離60km）を実施しています。詳細はお問い合わせください。●ボールクリープ現象がないためモーター駆動と併用が可能です。●ガイドレールの幅が13mmのスリムタイプです。カタログを開く（見開き版）
モーションデザインテック製品
-
-
●キャリッジにベアリングローラーを使用しているため滑らかな動きです。●キャリッジは、樹脂製外輪タイプのベアリングローラーを使用した静音タイプです。●ガイドレールとキャリッジには、汎用性を持たせるためクリアランスを設けています。カタログを開く（見開き版）
-
-
●すべり特性の良い特殊ポリエチレン樹脂を使用しているため、グリスやオイルの塗布が不要です。●特殊ポリエチレン樹脂は耐薬品性に優れ、各種化学薬品に対して安定しています。●難燃性能は、UL94HB相当です。●レールはリサイクルが可能です。●キャリッジを簡易的に固定できるクランプもあります。カタログを開く（見開き版）
難燃性材料を使用 詳細は製品詳細情報へ記載
-
-
●すべり特性の良い特殊ポリエチレン樹脂を使用しているため、グリスやオイルの塗布が不要です。●特殊ポリエチレン樹脂は耐薬品性に優れ、各種化学薬品に対して安定しています。●難燃性能は、UL94HB相当です。●レールはリサイクルが可能です。●ガタつきの少ない予圧タイプのキャリッジもあります。●キャリッジを簡易的に固定できるクランプもあります。カタログを開く（見開き版）
難燃性材料を使用 詳細は製品詳細情報へ記載
-
-
●すべり特性の良い特殊ポリエチレン樹脂を使用しているため、グリスやオイルの塗布が不要です。●特殊ポリエチレン樹脂は耐薬品性に優れ、各種化学薬品に対して安定しています。●難燃性能は、UL94HB相当です。●ガタつきの少ない予圧タイプのキャリッジもあります。●レールはリサイクルが可能です。カタログを開く（見開き版）
難燃性材料を使用 詳細は製品詳細情報へ記載
-
-
●すべり特性の良い特殊ポリエチレン樹脂を使用しているため、グリスやオイルの塗布が不要です。●特殊ポリエチレン樹脂は耐薬品性に優れ、各種化学薬品に対して安定しています。●難燃性能は、UL94HB相当です。●レールはリサイクルが可能です。●ガタつきの少ない予圧タイプのキャリッジもあります。カタログを開く（見開き版）
難燃性材料を使用 詳細は製品詳細情報へ記載
-
